Montage du boîtier électrique

Uniquement en cas d'installation de la commande dans le boîtier électrique

Cette section n'est valable que si la commande de la potence est installée dans un boîtier électrique.



Dysfonctionnement en cas de montage à l'horizontale ! Si le boîtier électrique est monté à l'horizontale, il peut arriver que les contacts du boîtier électrique ne s'activent pas correctement. Cela peut entraîner des dysfonctionnements. Monter le boîtier électrique à la verticale.



Les images montrent le montage d'un boîtier électrique s'étendant vers le bas du côté de l'alimentation du chariot de direction. Le montage d'un boîtier électrique dressé vers le haut ou d'un boîtier électrique accroché de l'autre côté ne diffère pas de manière significative.





Tube carré vertical
Boîtier électrique	Tube carré horizontal







   Poser le tube carré horizontal sur la flèche et le pousser de manière à ce que les chariots porte-câble de l'alimentation du chariot de direction ne heurtent pas le boîtier électrique.

   Visser le tube carré horizontal avec les crapauds. 23 Nm.

   Visser le boîtier électrique au tube carré vertical à l'aide de l'étrier fileté.

   Enfoncer le tube carré vertical et la bride pour tuyau sur le tube carré horizontal.

   Visser la bride pour tuyau. 23 Nm.





Les images montrent le boîtier électrique pour commande directe. L'insertion des câbles pour une commande électronique ne diffère pas de manière significative.



Passe-câble
Câble de connexion	Extrémités des câbles







   Insérer le câble à travers le passe-câble.

   Insérer le passe-câble dans le boîtier électrique.





   Raccorder les câbles dans le boîtier électrique. Voir schéma de circuit électrique.

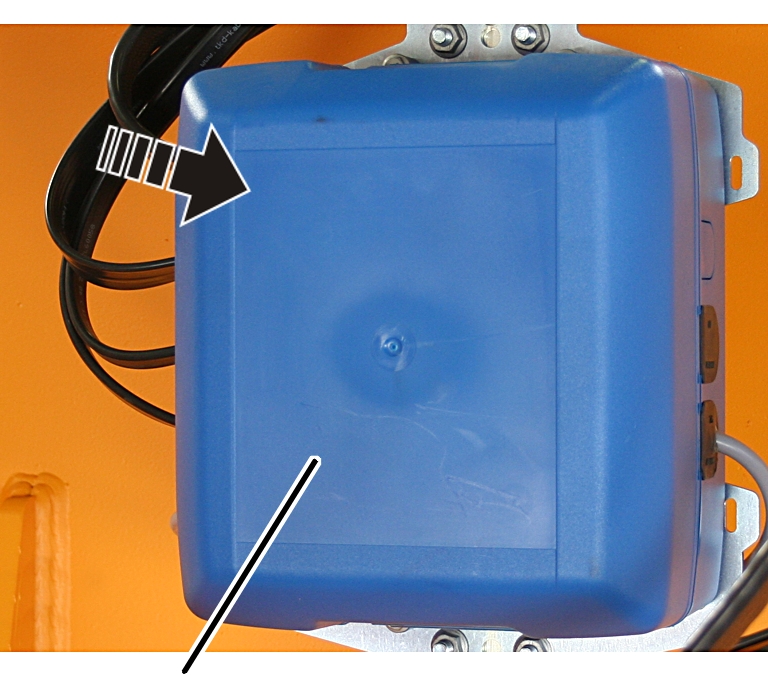

Couvercle du boîtier

   Poser le couvercle sur la partie inférieure du boîtier électrique.

   Appuyer sur le couvercle jusqu'à ce qu'il s'enclenche en haut et en bas.
