Montage de l'entraînement de rotation

Uniquement pour l'entraînement de rotation

Le mécanisme de rotation avec entraînement de rotation doit être monté APRÈS le positionnement de la flèche.



Vis à haute résistance avec rondelles et écrous hexagonaux	Palier mural
Secteur denté

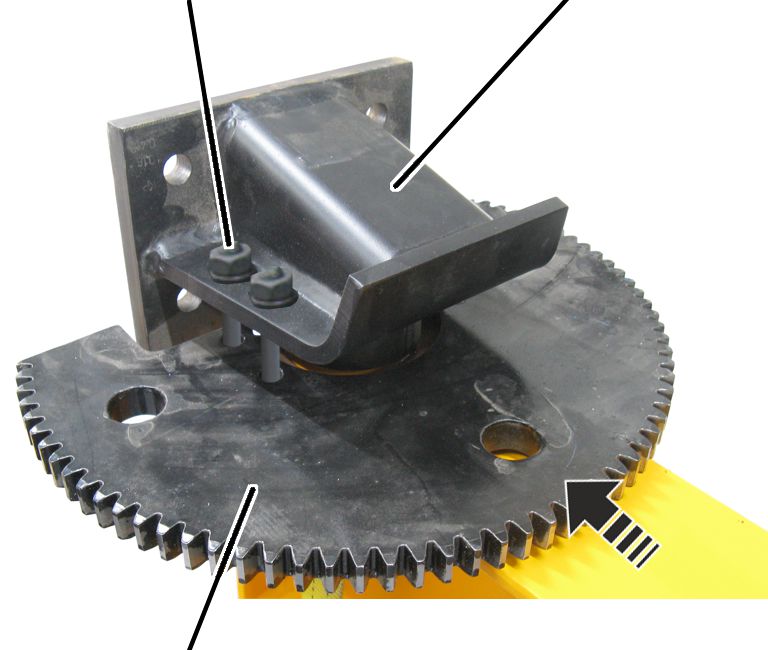

   Visser le secteur denté et le palier mural avec les 4 vis à haute résistance correspondantes, les 8 rondelles et les 4 écrous hexagonaux et les serrer au couple de serrage nécessaire.

Taille	Vis à haute résistance	Couple de serrage
WL 35/WL 50	M12x60	120 Nm
WL 60/WL 70	M16x70	284 Nm





Entraînement de rotation	Mécanisme de rotation

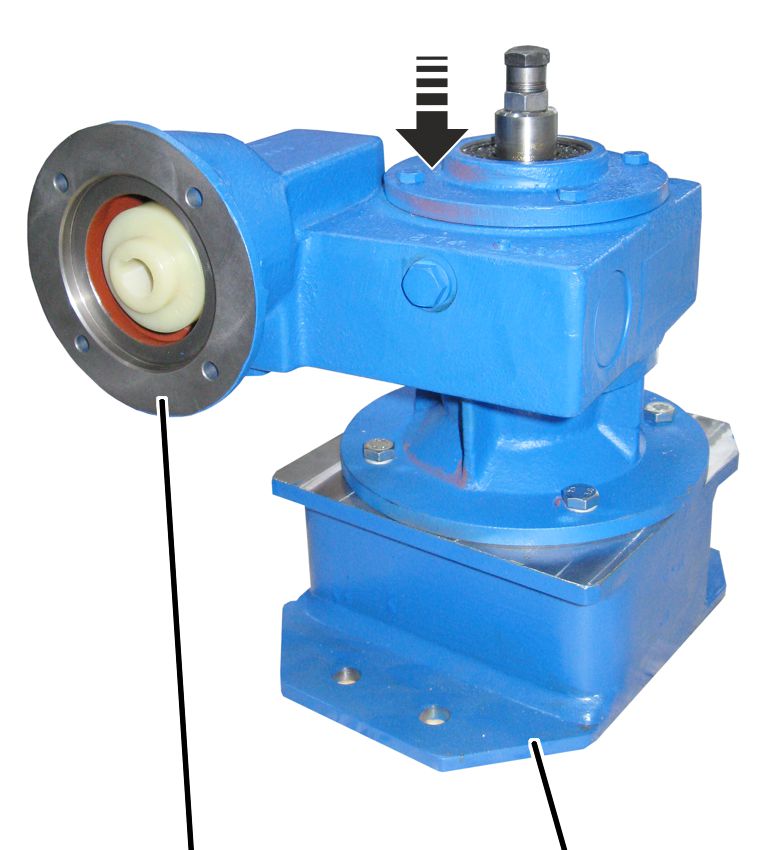

   Placer l'entraînement de rotation sur le mécanisme de rotation.

   Uniquement pour WL 35, WL 60 et WL 70 : visser le réducteur de rotation à l'aide de 4 vis hexagonales et de 4 rondelles.

Taille	Vis hexagonale	Couple de serrage
WL 35	M8x20	8 Nm
WL 60/WL 70	M12x30	35 Nm

   Uniquement pour WL 50 :
Visser le réducteur de rotation à l'aide de 4 vis à côtes M10x25. 35 Nm.





Les images représentent un accouplement avec pignon. Cet accouplement peut varier en fonction du type de moteur. Le montage ne diffère pas de manière significative.



Moteur de rotation	Pignon
	Réducteur de rotation

   Enfoncer le pignon sur l'arbre de sortie du moteur de rotation.

   Fixer le pignon à l'aide d'un goujon fileté.

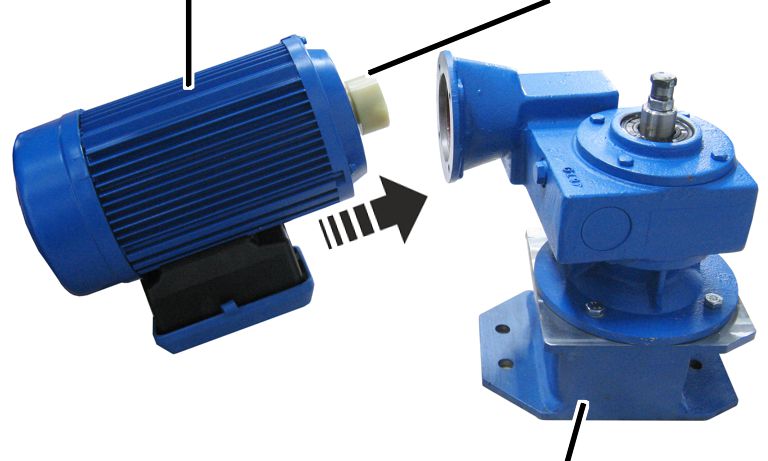

   Monter le moteur de rotation dans le réducteur de rotation.

   Visser le moteur de rotation à l'aide de vis hexagonales M6x20 (4x). 10 Nm.





Mécanisme de rotation	Douilles de serrage

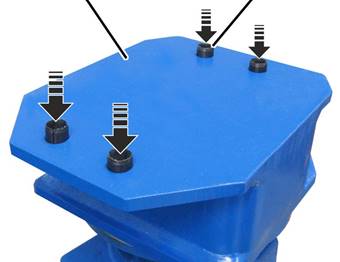

   Enfoncer jusqu'à la moitié les douilles de serrage dans les perçages du mécanisme de rotation.





Palier mural	Moteur de rotation
Secteur denté	Mécanisme de rotation

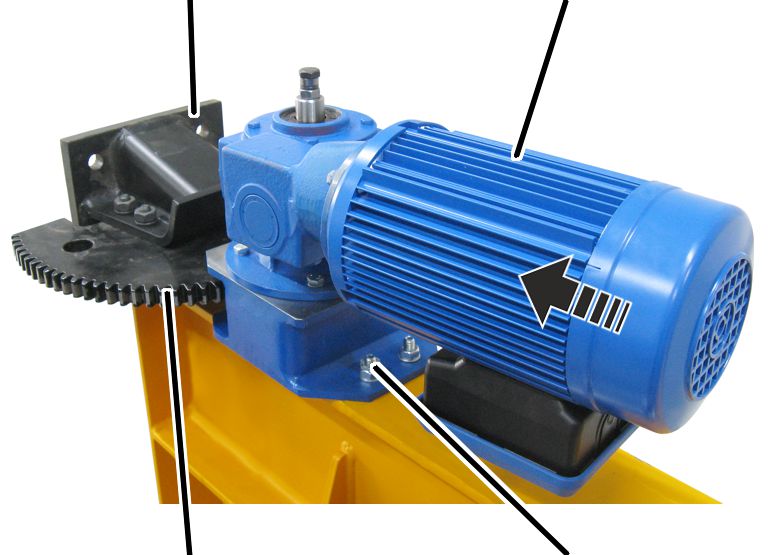

   Placer l'entraînement de rotation contre le secteur denté.

   Visser fermement le mécanisme de rotation sur la flèche avec 4 douilles de serrage, 4 vis hexagonales, 8 rondelles et 4 écrous hexagonaux. 45 Nm.





Mécanisme de rotation	Écrous de sécurité

  Fixer le vissage avec 4 écrous de sécurité.





Partie inférieure du boîtier du connecteur	Moteur de rotation
Passe-câble	Connecteur

   Ouvrir le couvercle du logement.

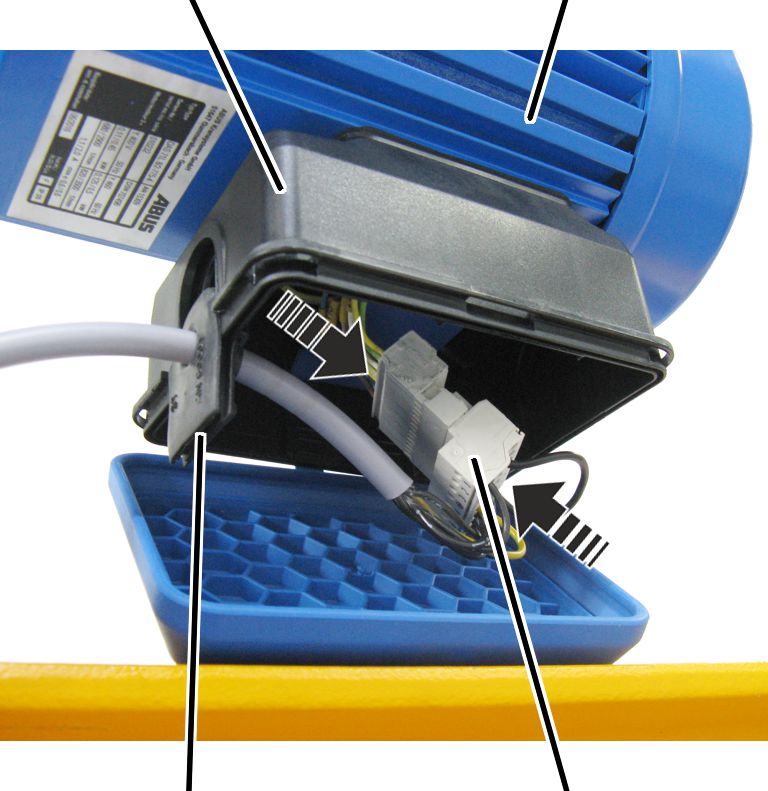

   Insérer le passe-câble et enficher le connecteur.





Couvercle du boîtier	Partie inférieure du boîtier du connecteur

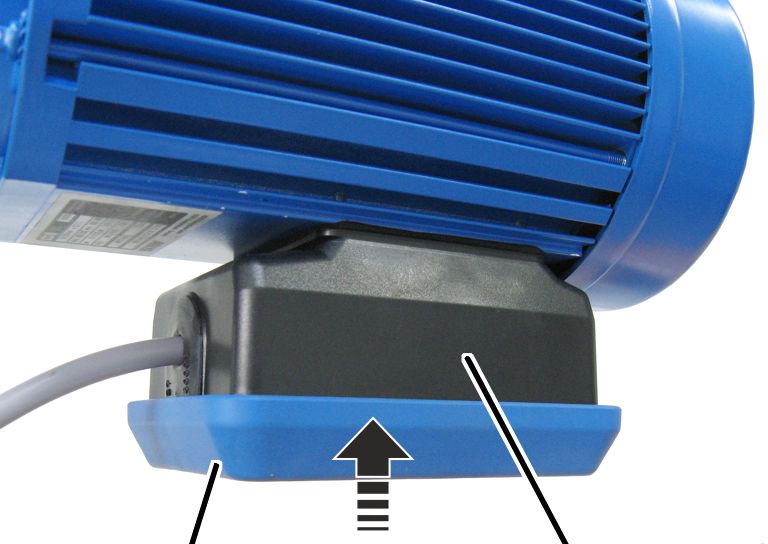

   Poser le couvercle sur la partie inférieure du boîtier du connecteur.
