Uniquement avec console à ceinturage et console de pilier 3 côtés
Remarque
Avant le montage de la sécurité anti-glissement, le chariot de
direction doit être positionné sur le tampon du support de la flèche.
Charger le chariot de direction à capacité nominale et le tourner
dans toutes les directions.
|
| |
|
|
Sécurité anti-glissement |

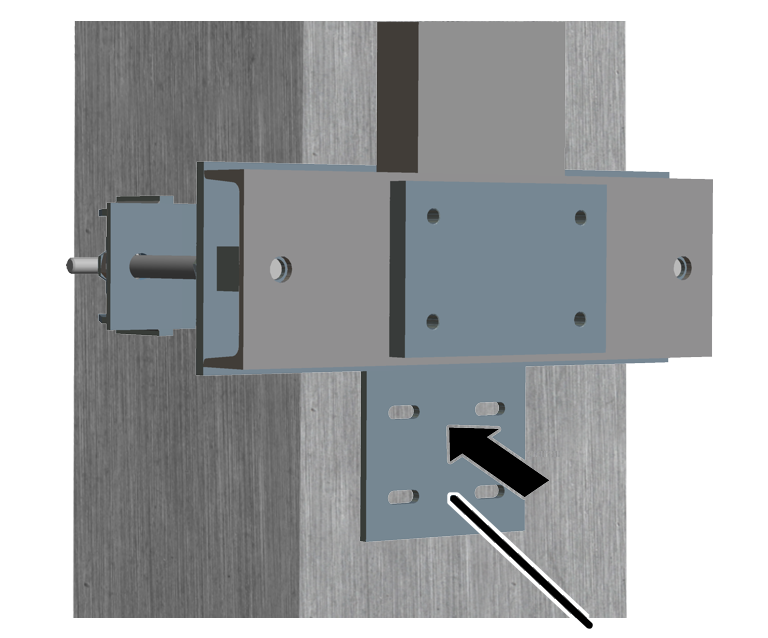

Positionner la sécurité anti-glissement en dessous de la console.
Tracer les positions de perçage pour les 4 clavettes.
|
Perceuse |
Fût |
|
| |

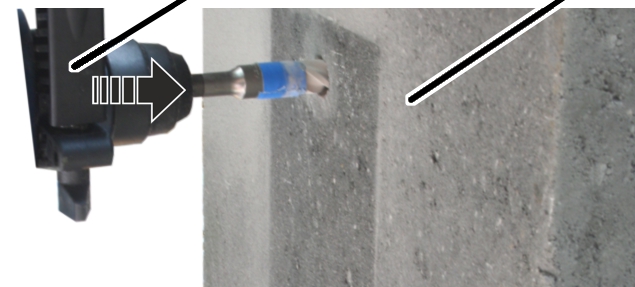

Percer les trous conformément aux indications du formulaire
Autorisation de perçage ; diamètre de perçage : 14 mm
|
|

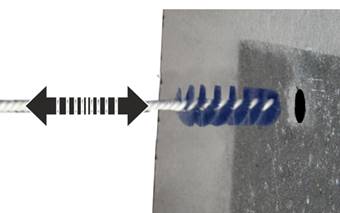

Nettoyer les 2 trous percés avec une brosse métallique
Souffler les 2 trous percés.
Nettoyer soigneusement. Le perçage ne doit plus présenter de souillures ni de poussière.
|
|
Cartouche |
|
| |

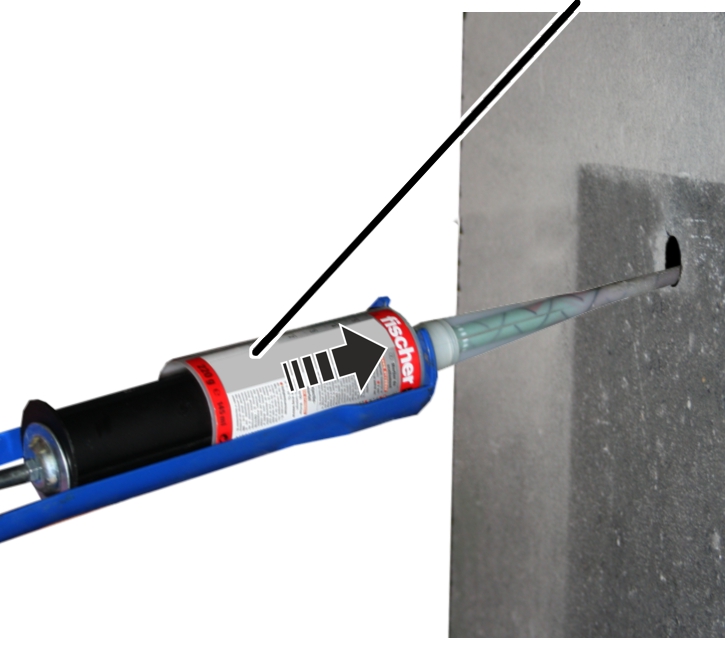

Injecter du mortier d'injection dans les trous percés.
|
|

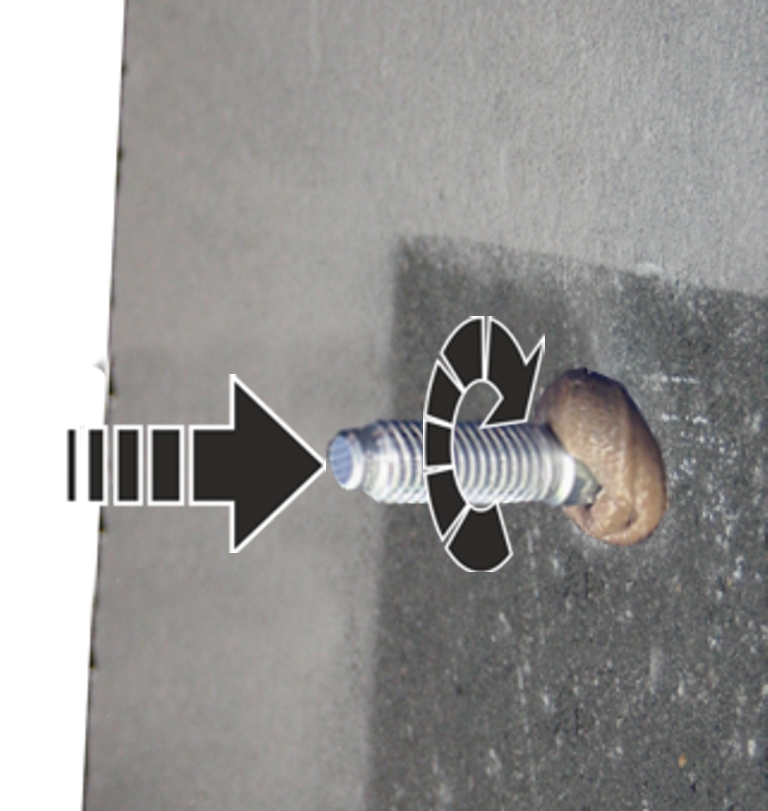

Introduire la tige filetée dans les trous percés.
|
| |
|
|
Sécurité anti-glissement |

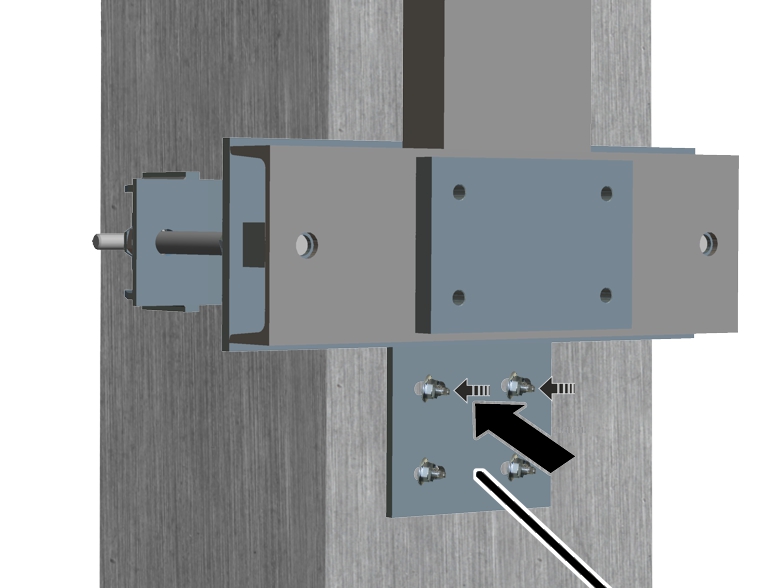

Fixer les tiges filetées dans la sécurité anti-glissement avec les
douilles de serrage.
Veiller à ce que la sécurité anti-glissement soit plaquée sans jeu contre la face inférieure de la console.
Laisser durcir le mortier.
Serrer la tige filetée avec la rondelle à rotule concave, la rondelle
à portée sphérique et l'écrou hexagonal. 40 Nm.
Visser manuellement l'écrou de sécurité sur l'ancrage.
