Installer maintenant l'alimentation du chariot de direction et la commande mobile (option) sur la flèche.

La direction dans laquelle l'alimentation du chariot de direction (à gauche ou à droite de la flèche) doit être montée est indiquée dans la documentation technique.

Les images montrent le montage, du même côté, de l'alimentation du chariot de direction et de la commande mobile. Il n'y a pas de différence notable en cas de montage sur les côtés opposés.

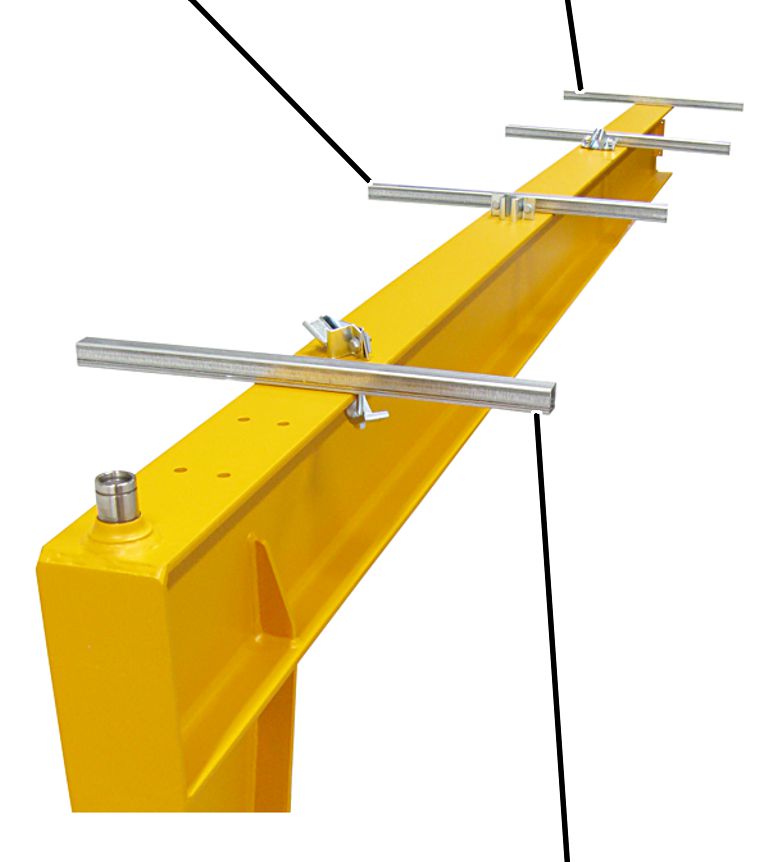

   Positionner le premier et le dernier bras support sur la flèche :

─     Sur la pointe de la flèche : positionner le bras support avant à 200 mm de la pointe de la flèche.

─     Au début de la flèche : placer le premier bras support en position au-dessus du support de la flèche en l'amenant à 50 mm à côté des perçages en direction de la pointe de la flèche.

   Positionner les bras supports restants de manière uniforme entre les deux.

Distance maximale entre deux bras supports : 1700 mm.

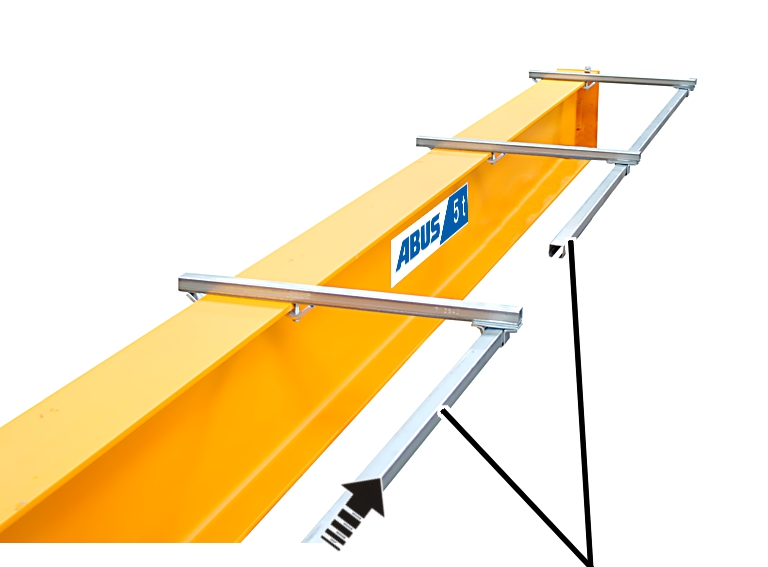

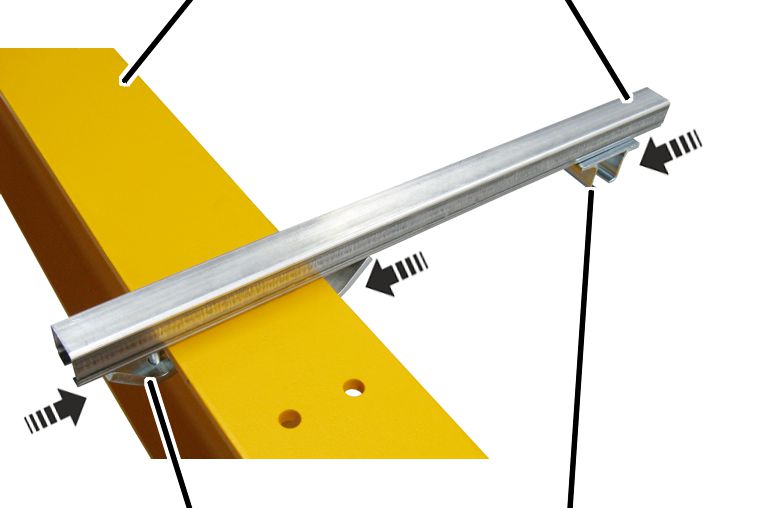

   Enfoncer les rails C pour l'alimentation du chariot de direction dans le support du rail.

Les rails C sont parallèles à la flèche. Ils peuvent légèrement dépasser devant le premier bras support et derrière le dernier bras support.

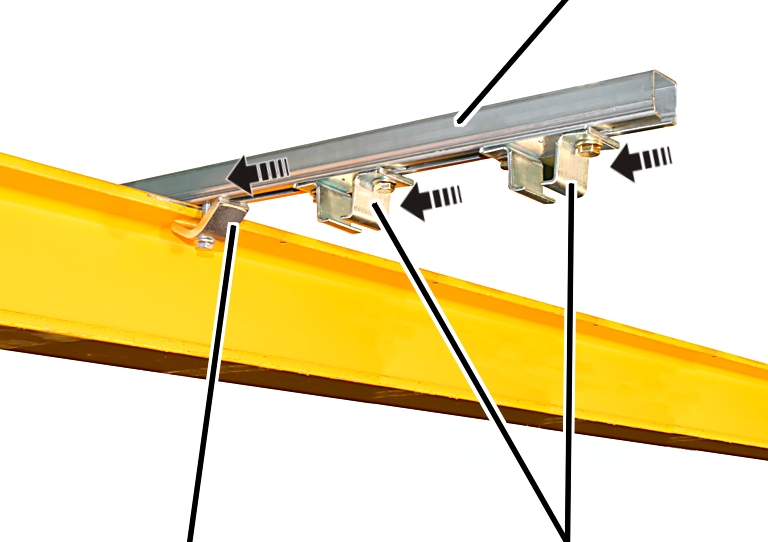

   Uniquement pour la commande mobile : enfoncer les rails C parallèlement à la commande mobile.

   Visser tous les supports de rail. 23 Nm.

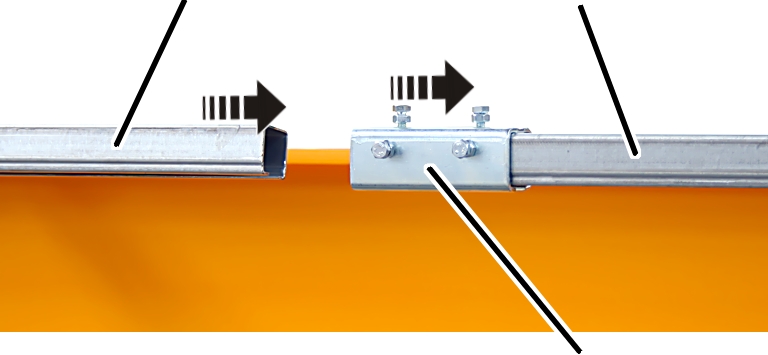

Relier deux rails C entre eux :

   Pousser l'éclisse sur le rail C.

   Insérer le deuxième rail C dans l'éclisse.

   Bien serrer les vis hexagonales M6x12 sur les trois côtés de manière à ce qu'il n'y ait aucun décalage à l'intérieur des rails C.

Plus le décalage des rails C est réduit, plus le comportement dynamique de l'alimentation du chariot de direction ou de la commande mobile est bon.

   Visser les écrous hexagonaux M6. 4 Nm.

Au niveau de la pointe de la flèche :

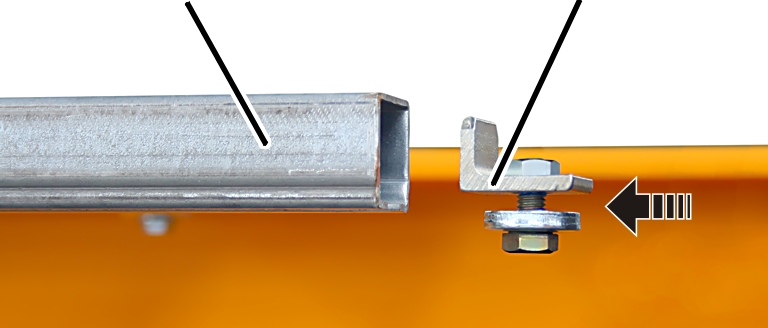

   Pousser la butée de fin de course dans le rail C de l'alimentation du chariot de direction.

   Visser la butée de fin de course à l'aide de la vis hexagonale M8x20. 23 Nm

   Uniquement pour la commande mobile : pousser la butée de fin de course dans le rail C de la commande mobile et bien serrer.

Au début de la flèche :

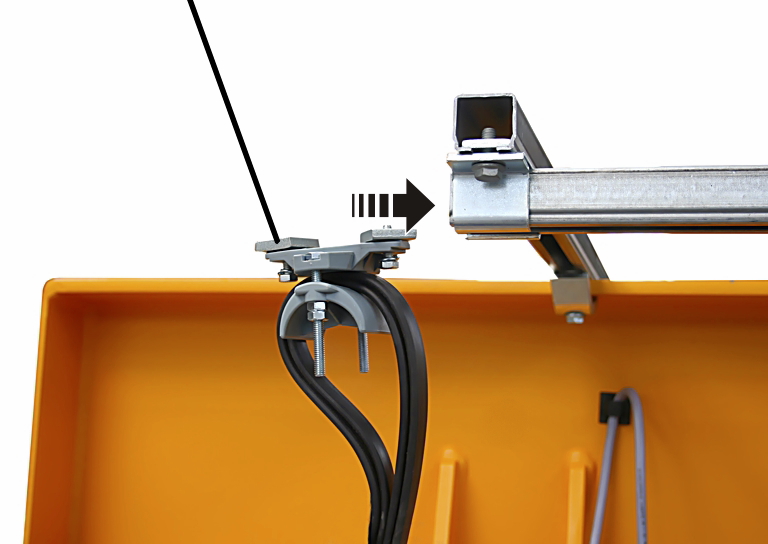

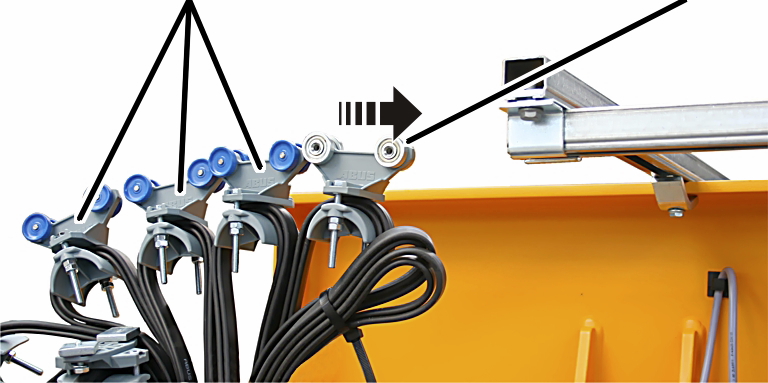

   Pousser en premier le chariot porte-câble avec les roulettes métalliques dans le rail C.

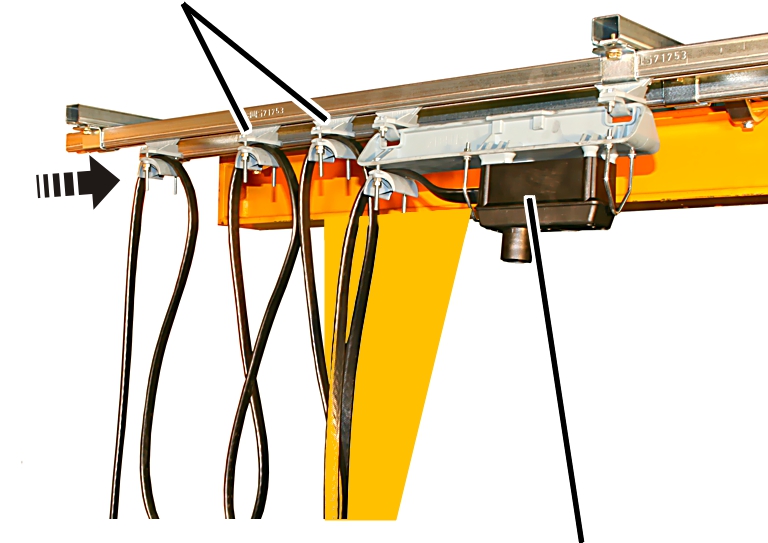

   Pousser ensuite, dans le bon ordre, les chariots porte-câbles dotés de roulettes en plastique dans le rail C.

   Pousser enfin le point fixe d'extrémité dans le rail C.

   Faire glisser le point fixe d'extrémité en veillant à laisser une distance d'à peu près 50 mm jusqu'à la fin du rail C.

   Bien serrer le point fixe d'extrémité. 23 Nm.
