Montage de la coupure de rotation électrique

Selon le modèle de potence, une coupure de rotation électrique permettant de limiter électriquement la zone de rotation de la potence doit maintenant être montée.

La coupure de rotation électrique se compose de deux ou quatre fins de course qui sont fixés sur le support de la flèche, et de cames de contact flexibles en plastique, qui sont fixées sur le segment de voie d'interrupteur avec une bande auto-adhésive velcro® spéciale.



Affectation des fins de course

Le nombre de fins de course qui doivent être installés sur différentes positions varie en fonction du type de commande et de coupure (arrêt progressif et coupure totale).



Uniquement avec commande dans le coffret électrique ou variateur de fréquence ABULiner



Avec arrêt progressif et coupure totale :

Première plaque de fixation (avec deux fins de course), montée en haut sur le tube carré du support de la flèche.

Coupure

Sens de rotation

Position du fin de course

Coupure totale

À droite

En haut

Arrêt progressif

À droite

En bas



Deuxième plaque de fixation (avec deux fins de course), montée en haut sur le tube carré du support de la flèche.

Coupure

Sens de rotation

Position du fin de course

Coupure totale

À gauche

En haut

Arrêt progressif

À gauche

En bas







Uniquement avec commande électronique dans le boîtier électrique



Avec arrêt progressif et coupure totale :

Première plaque de fixation (avec deux fins de course), montée en haut sur le tube carré du support de la flèche.

Coupure

Sens de rotation

Position du fin de course

Arrêt progressif

À gauche et à droite

En bas

Coupure totale

À droite

En haut



Deuxième plaque de fixation (avec un fin de course), montée en haut sur le tube carré du support de la flèche.

Coupure

Sens de rotation

Position du fin de course

Coupure totale

À gauche

En haut









Assemblage du segment de voie d'interrupteur

Si le segment de voie d'interrupteur n'est pas encore assemblé, continuer ici. Sinon, ignorer cette section.





Support de fin de course

Gousset

Vis à côtes M8x25

*   Visser la plaque de fixation au gousset avec 3 vis à côtes M8x25. 35 Nm.





Support de fin de course



Vis à côtes M6x16

Tôle d'âme

*   Visser le gousset à la tôle d'âme avec 6 vis à côtes M6x16. 16 Nm.





Montage du segment de voie d'interrupteur

Uniquement pour palier mural de taille WL60 ou WL70

Dans le cas d'un palier mural de taille WL60 ou WL70, le segment de voie d'interrupteur doit être monté sur un support afin d'éviter qu'il n'appuie sur la soudure du palier mural. Pour ce faire, placer une entretoise sur chacun des trous du palier mural, puis la visser avec le segment de voie d'interrupteur.

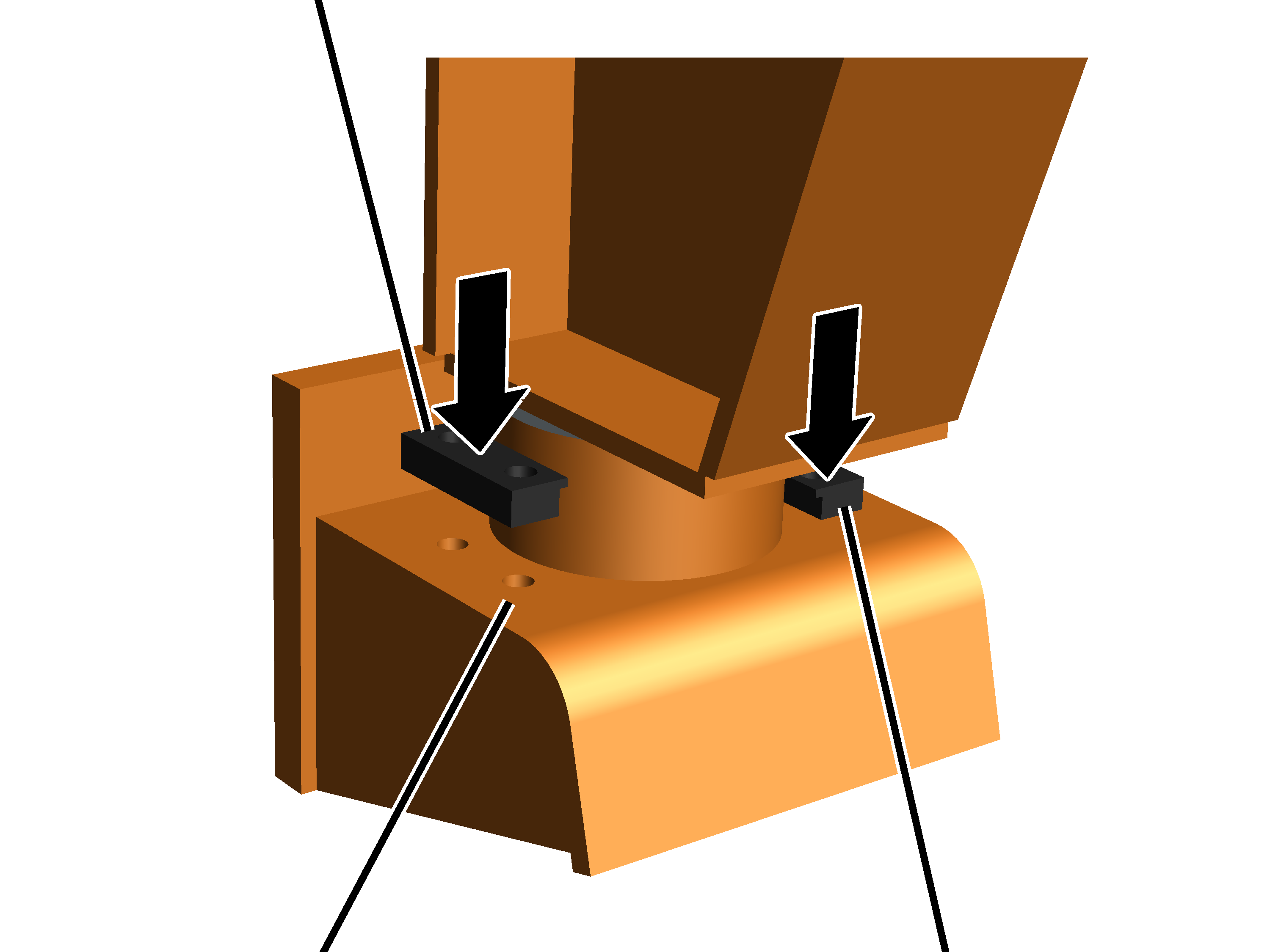

Entretoise



Palier mural

Entretoise

*   Poser les 2 entretoises sur les trous du palier mural.

Les trous du palier mural et les trous des entretoises doivent exactement correspondre.

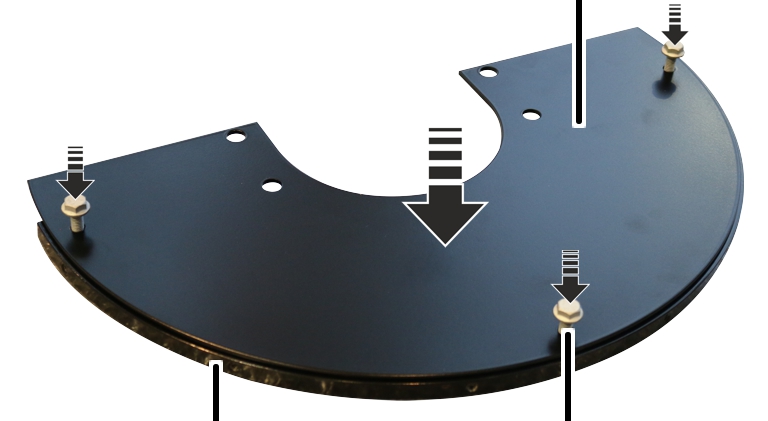

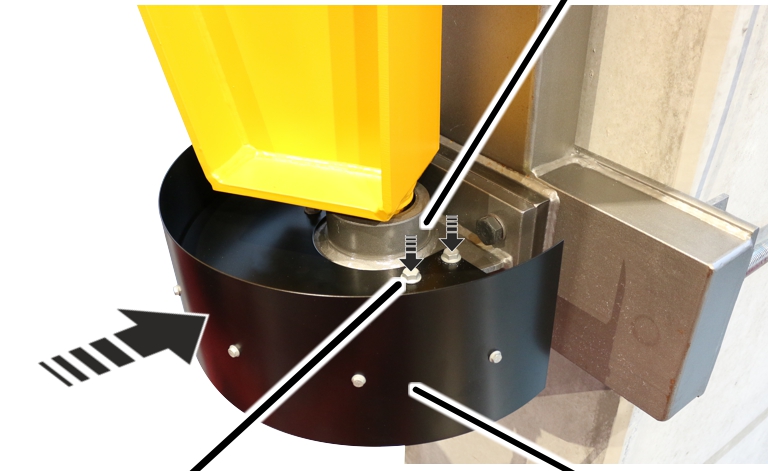

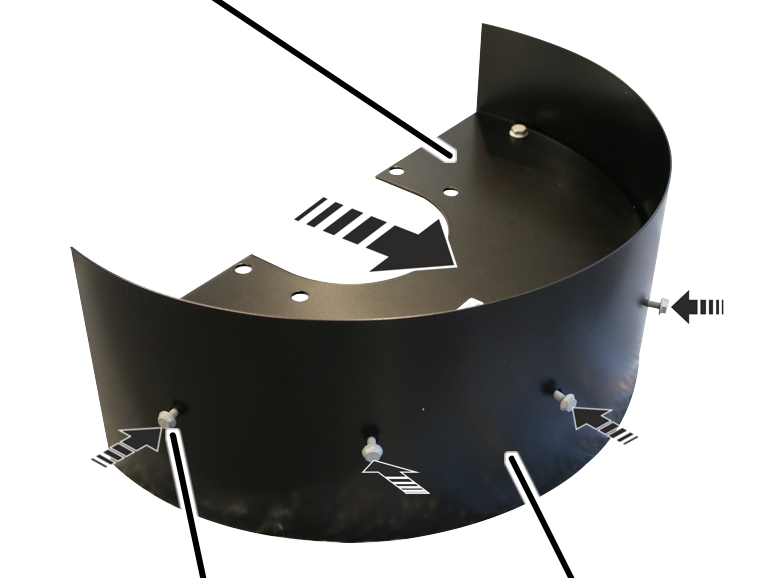

Palier mural

Vis à côtes

Segment de voie d'interrupteur

*   Visser le segment de voie d'interrupteur au palier mural avec 4 vis à côtes et 4 écrous à côtes.

Taille

Vis

Couple de serrage

WL35/WL50

M12x40

100 Nm

WL60/WL70

M16x60

250 Nm





Montage des fins de course

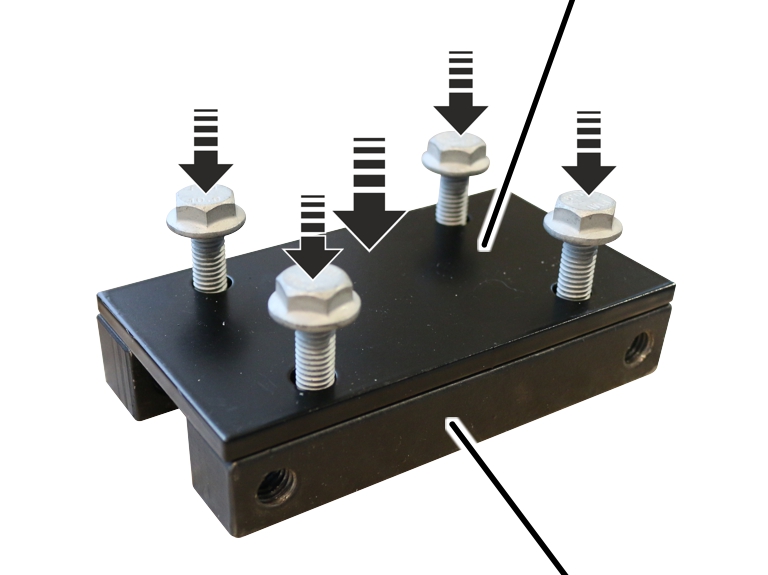

Plaque métallique



Pièce de serrage

*   Visser la plaque aux 2 pièces de serrage avec 4 vis à côtes M8x25. 35 Nm.

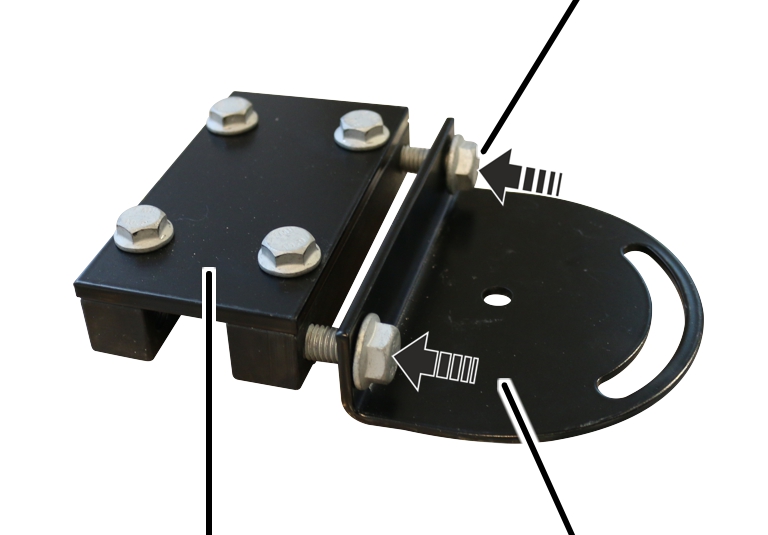

Vis à côtes M10x20

Pièce de serrage

Segment d'orientation

*   Visser le segment d'orientation à la pièce de serrage avec 2 vis à côtes M10x20. 65 Nm.

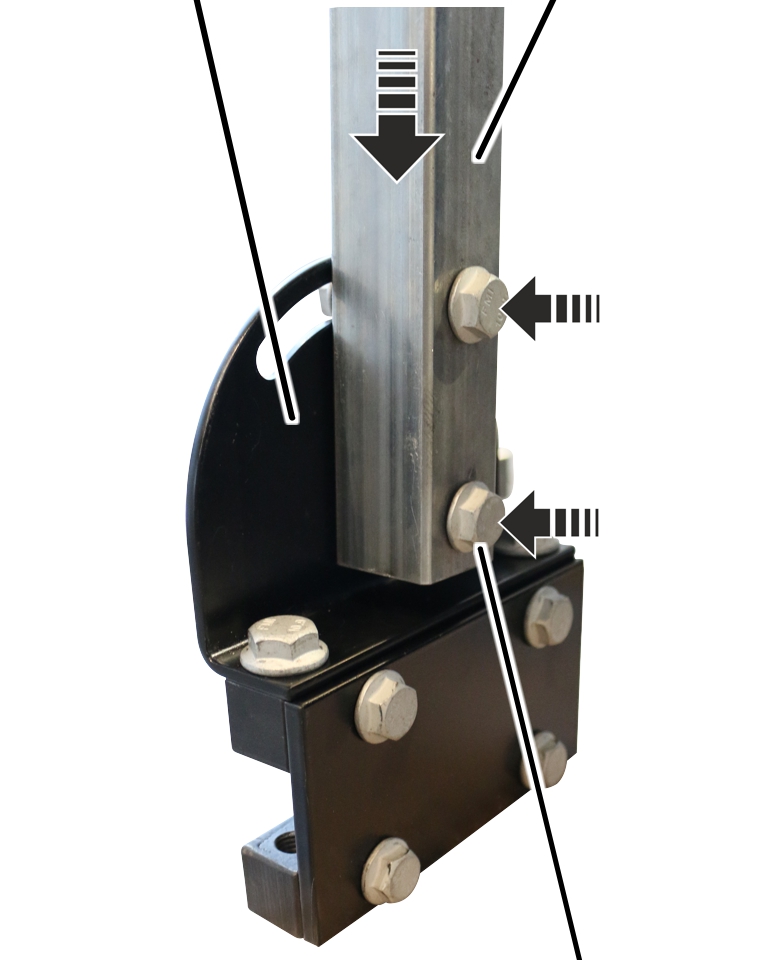

Segment d'orientation

Tube carré



Vis à côtes M8x40

*   Visser le tube carré au segment d'orientation avec 2 vis à côtes M8x40 et 2 écrous à côtes M8. 35 Nm.

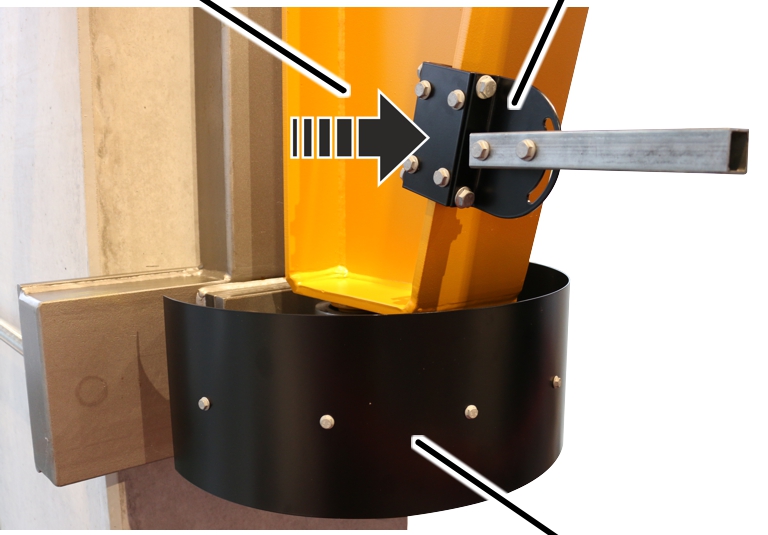

Support de la flèche

Segment d'orientation



Segment de voie d'interrupteur

*   Visser la pièce de serrage avec le segment d'orientation et le tube carré d'un côté du support de la flèche avec 2 vis à côtes M10x40. 65 Nm.

*   Positionner le tube carré à l'horizontale.

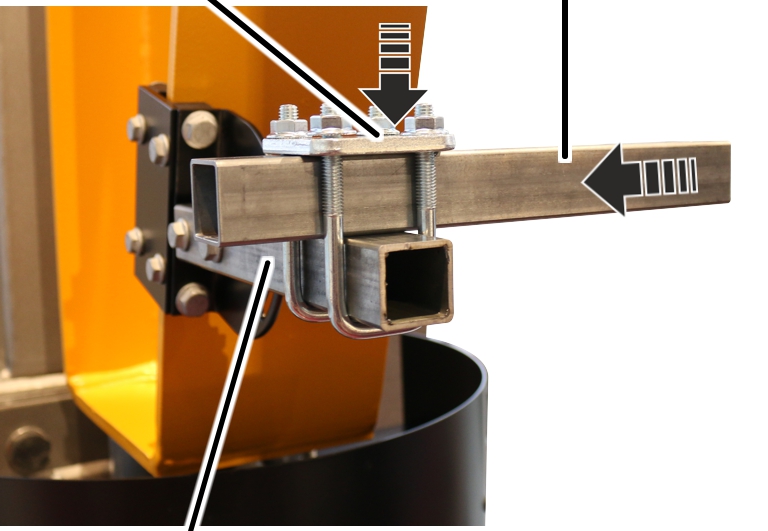

Bride pour tuyau

Tube carré

Tube carré



*   Visser d'abord sans serrer le deuxième tube carré au tube carré horizontal de 90° et de façon décalée, avec la bride pour tuyau et les écrous à côtes M8.

Les fins de course doivent encore être orientés par la suite. C'est pourquoi le tube carré ne doit pas encore être vissé au couple de serrage.

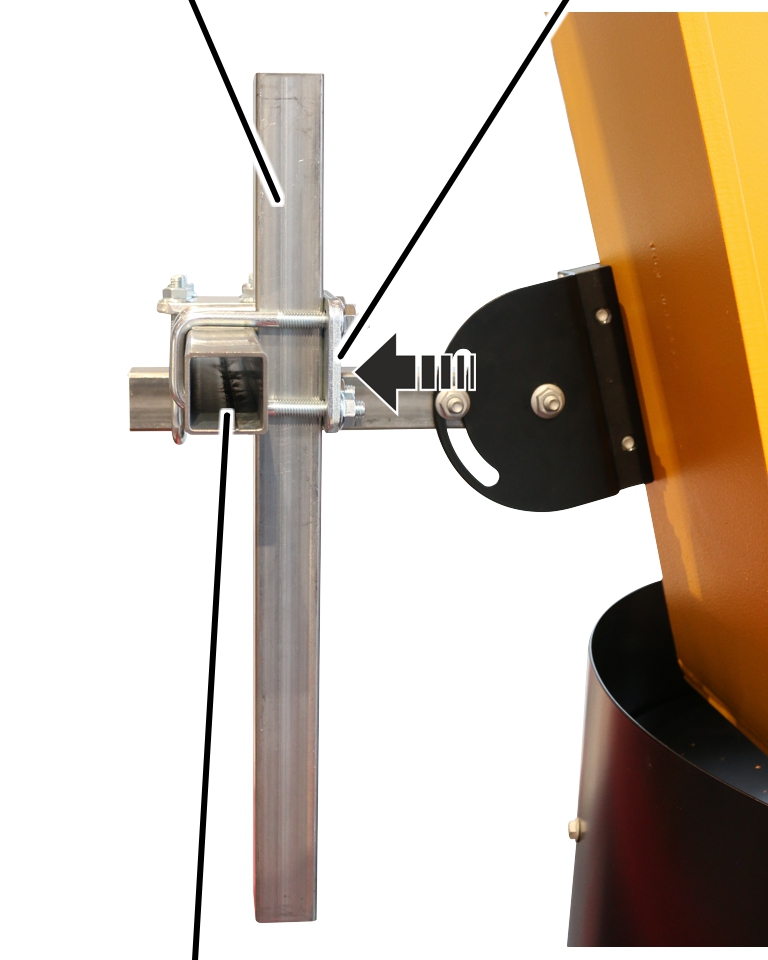

Tube carré vertical

Bride pour tuyau

Tube carré



*   Visser d'abord sans serrer et de l'intérieur le tube carré vertical au tube carré horizontal monté précédemment, avec la bride pour tuyau et les écrous à côtes M8.

Les fins de course doivent encore être orientés par la suite. C'est pourquoi le tube carré ne doit pas encore être vissé au couple de serrage.

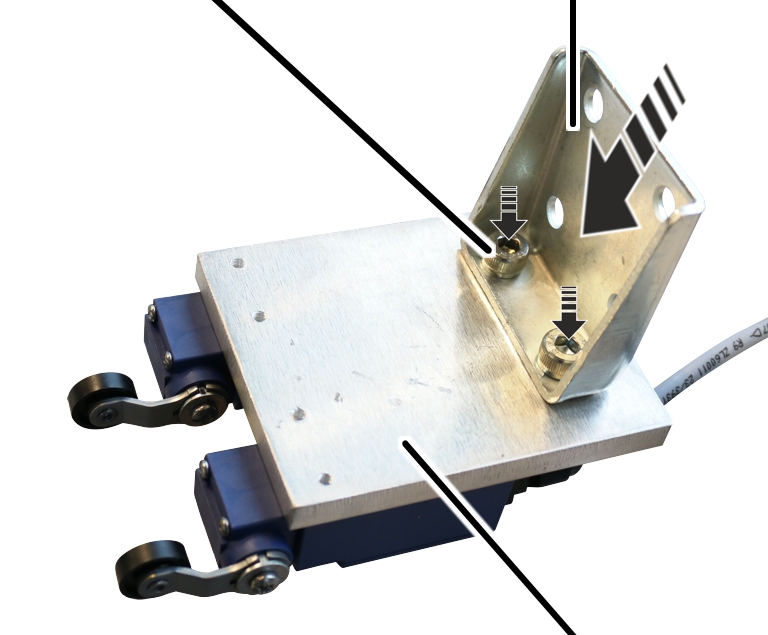

Vis à tête cylindrique M8x10

équerre



Plaque de raccordement avec fins de course

*   Visser les 2 équerres à la plaque de raccordement (2x) avec 4 vis à tête cylindrique M8x10. 35 Nm.







Tube carré vertical

Étrier fileté avec écrous à côtes

Plaque de raccordement avec fin de course et équerre

*   Visser 2 équerres au tube carré vertical avec 4 étriers filetés et 8 écrous à côtes M8. 35 Nm.

Les fins de course doivent être montés du même côté !

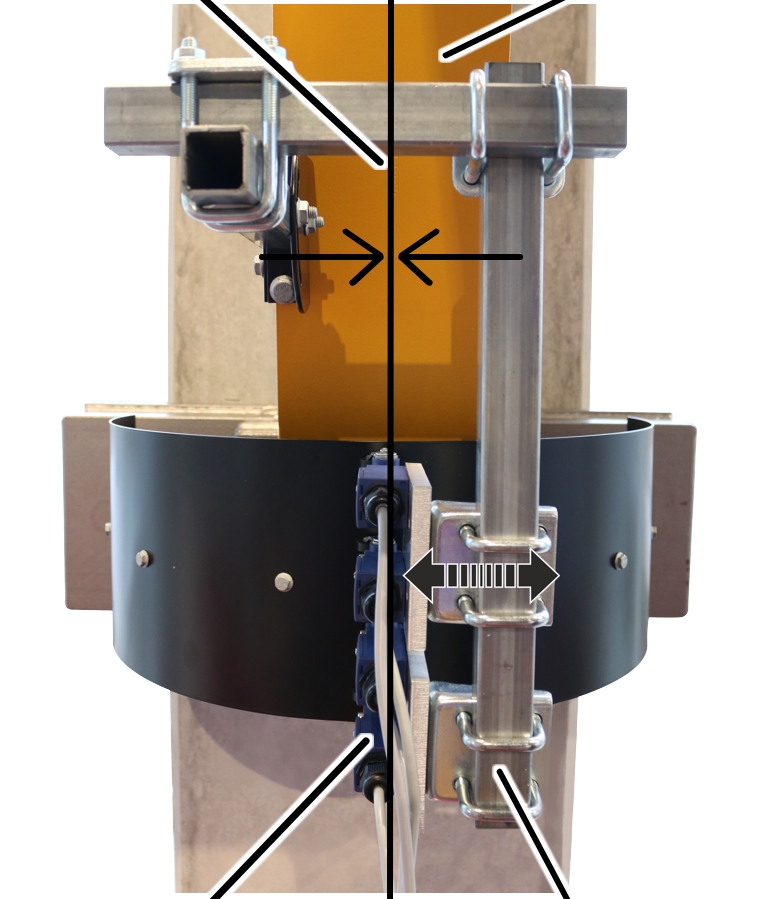

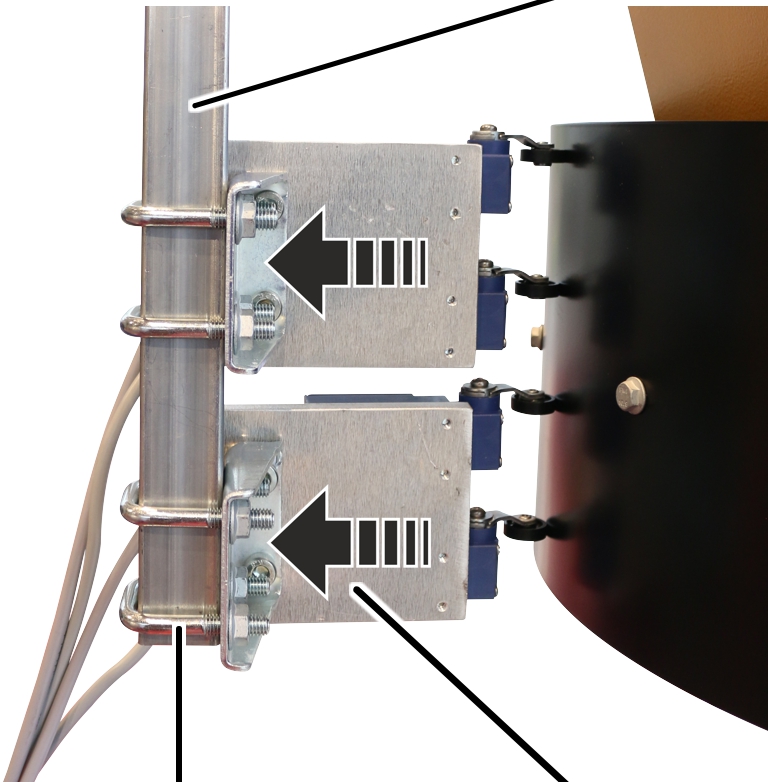

Centre du support de la flèche

Support de la flèche

Fin de course

Tube carré vertical

*   Faire pivoter la flèche de façon à ce que le support de la flèche soit centré sur le segment de voie d'interrupteur.

*   Orienter le tube carré horizontal et vertical de façon à ce que les fins de course pointent vers le centre du support de la flèche et touchent le segment de voie d'interrupteur.

Les galets du fin de course doivent rouler sur le segment de voie d'interrupteur.

*   Serrer les brides pour tuyau. 15 Nm.

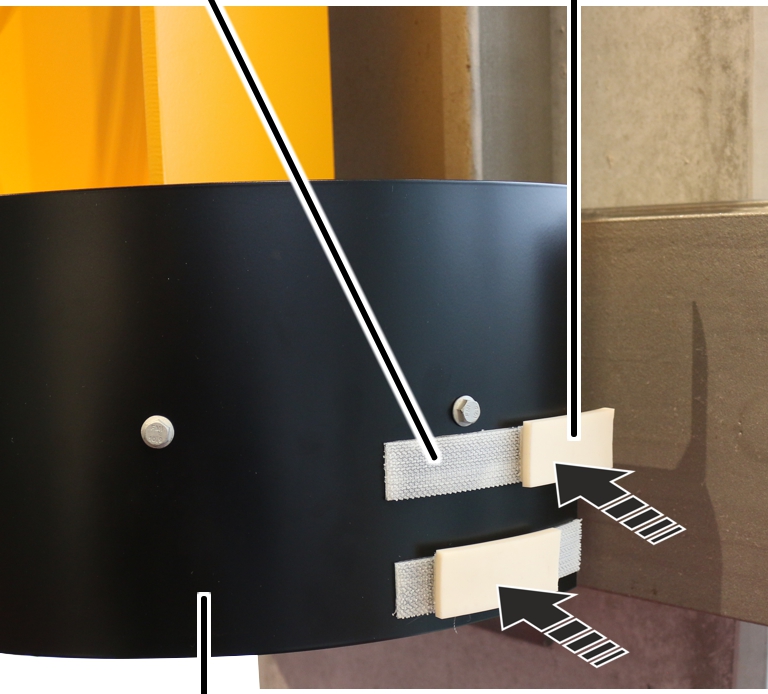

Mise en place de la bande auto-adhésive velcro® et de la came de contacteur

Bande auto-adhésive velcro®

came de contacteur

Segment de voie d'interrupteur



*   Faire pivoter la flèche de manière à ce qu'elle soit dans la position de commutation souhaitée pour l'arrêt progressif ou la coupure totale.

*   Marquer le point de commutation et faire pivoter la flèche sur le côté.

*   Coller la bande auto-adhésive velcro® sur le segment de voie d'interrupteur.

Le fin de course doit rouler au centre de la came de contacteur.

La bande auto-adhésive velcro® pour la coupure totale (en haut) doit être collée, décalée, à quelques centimètres dans le sens de rotation.

*   Placer la came de contact sur la bande auto-adhésive velcro® de manière à ce que le fin de course soit actionné au niveau du point de commutation correspondant.

*   Répéter la procédure pour tous les points de commutation.

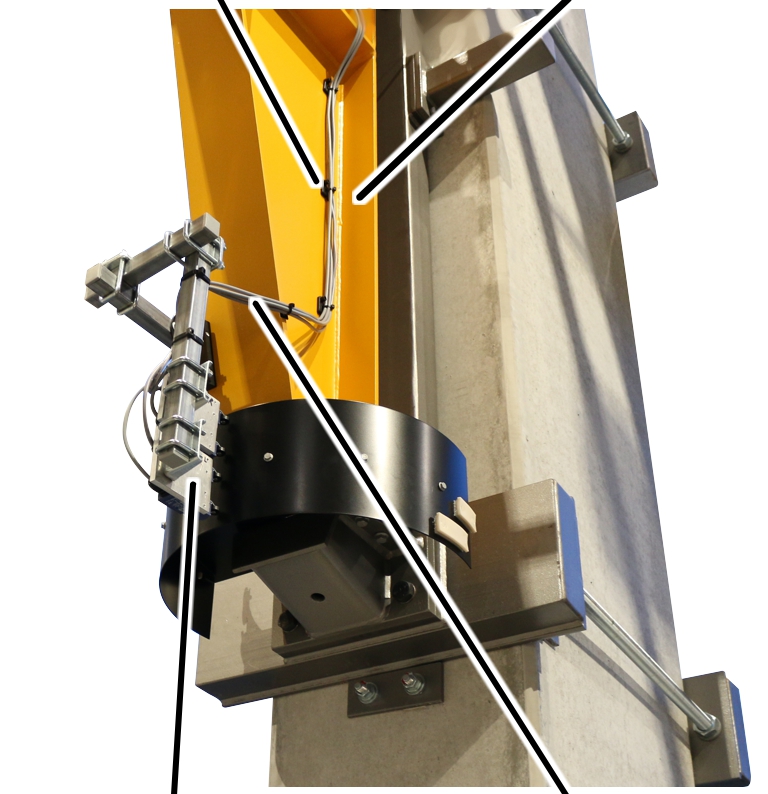

Raccordement des fins de course

clips de fixation de câble

Support de la flèche

Plaque de raccordement avec fins de course

Câble de connexion

*   Poser les câbles de connexion du fin de course pour la commande.

*   Fixer les câbles de connexion avec des serre-câbles sur les clips de fixation de câble du support de la flèche.

*   Insérer les câbles de connexion dans la commande et les raccorder. Voir schéma de circuit électrique.

*   Vérifier la coupure de rotation électrique.





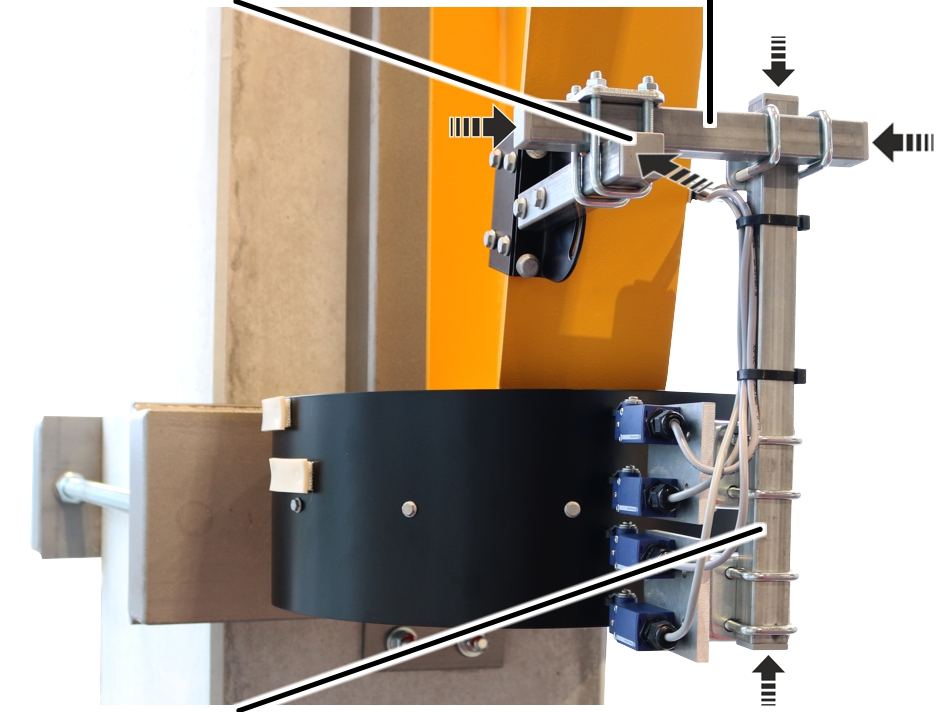

Fermeture des tubes carrés avec les bouchons à lamelles

Bouchon à lamelles

Tube carré

Tube carré



*   Si les tubes carrés dépassent trop :

Raccourcir les tubes carrés.

*   Introduire les bouchons à lamelles dans les extrémités des tubes carrés.
