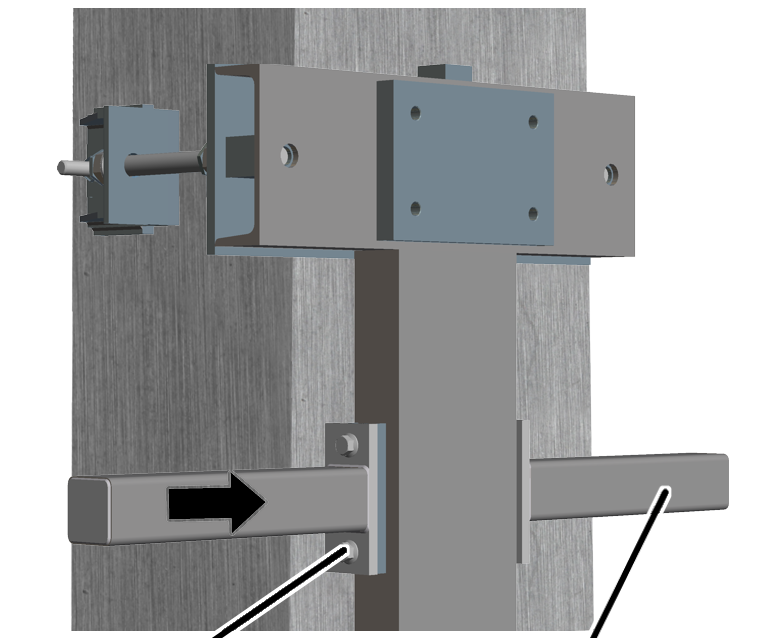

Si une butée de rotation est fournie à la livraison :
|
| |
|
Vis à côtes |
Butée de rotation |
Visser la butée de rotation (2x) avec les vis à côtes (4x) sur la
plaque métallique latérale de la console. 300 Nm.
La barre tampon sert de butée de rotation permettant de limiter la zone de rotation. Elles ne sont que partiellement utilisables dans le cas de systèmes de rail C. Les contre-butées ne sont pas fournies et doivent être réalisées par le client.
|

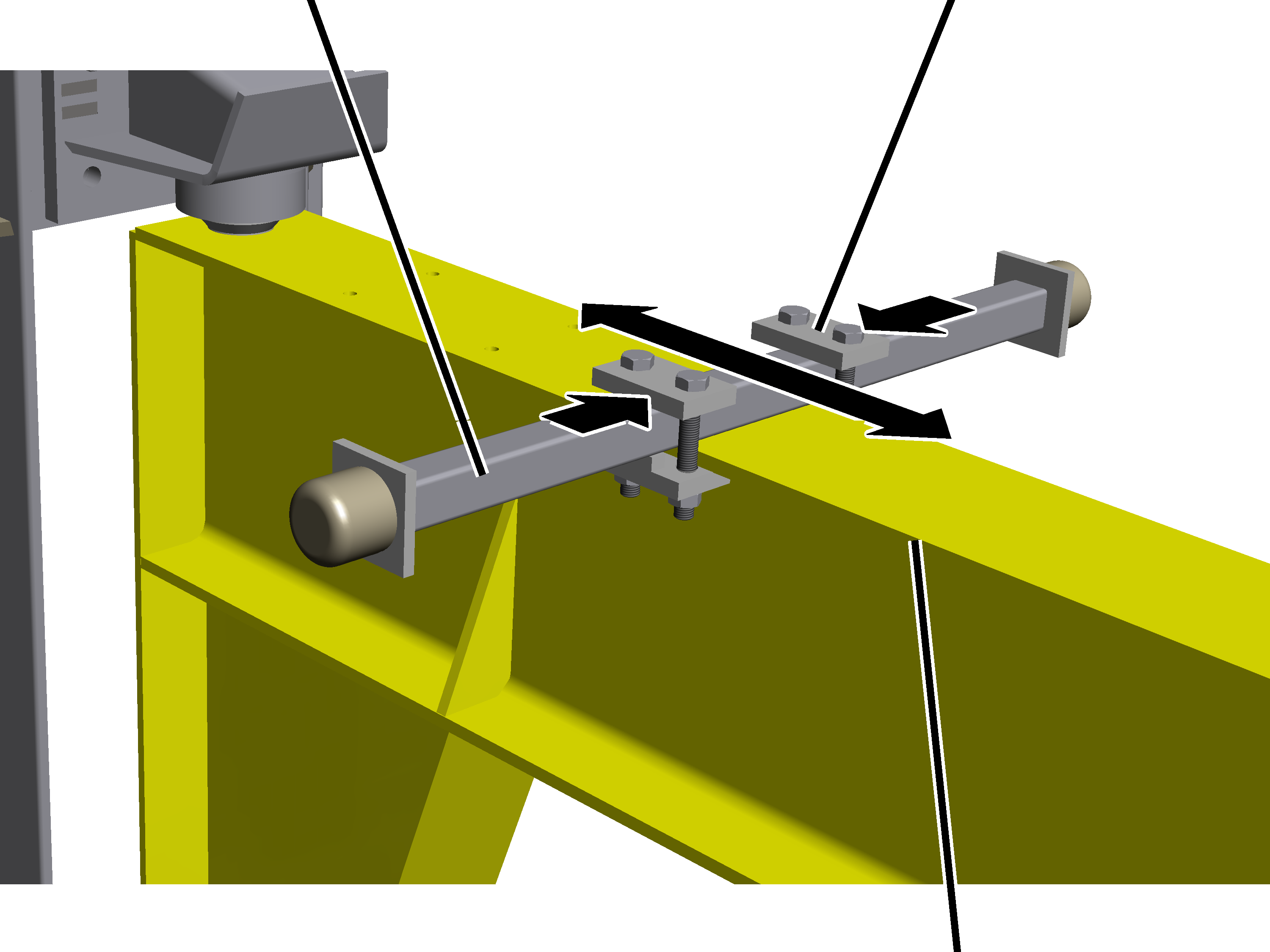

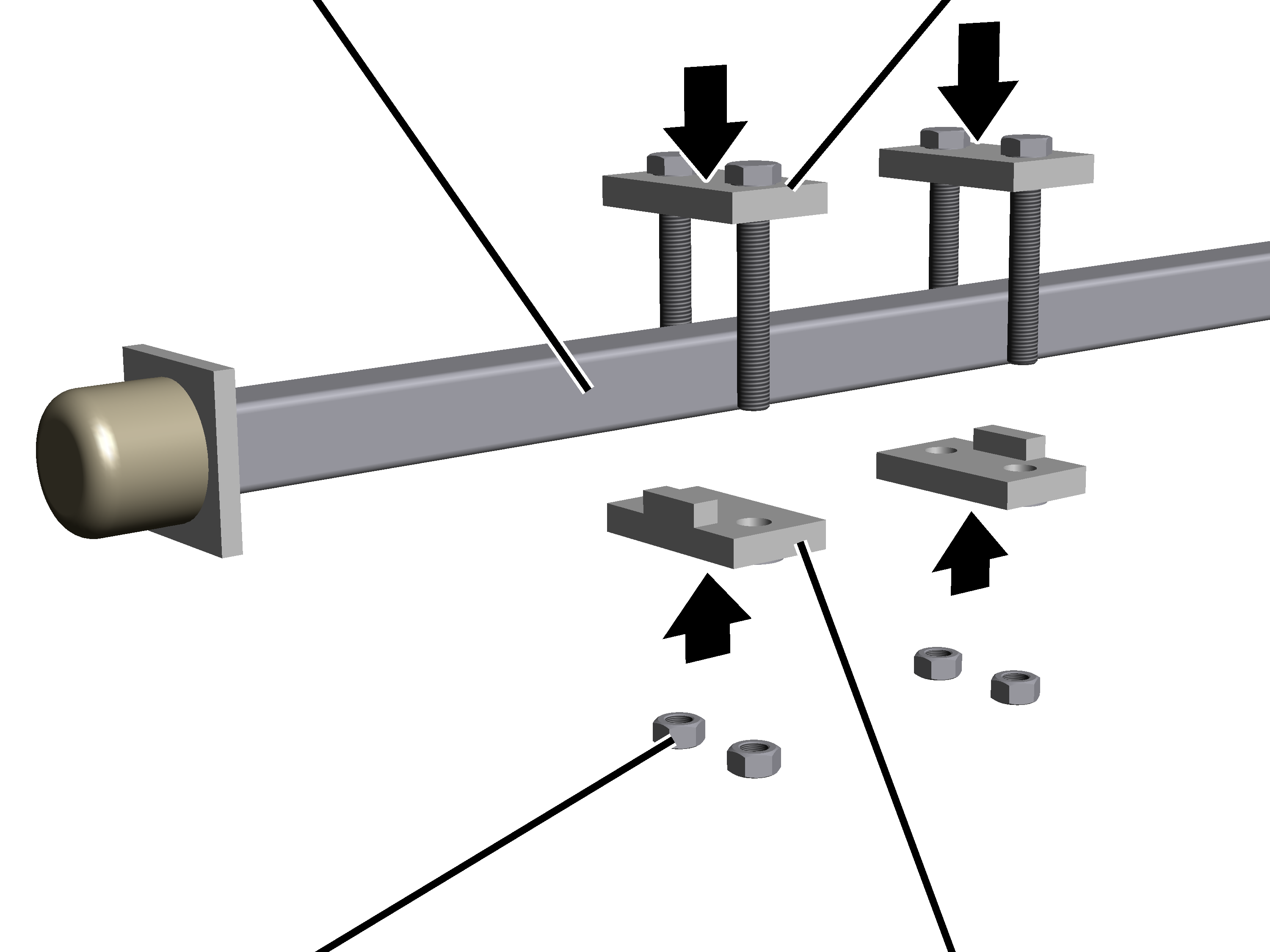

Barre tampon |
Plaque de serrage avec vis hexagonales |
|
| |
|
Écrou hexagonal |
Équerre de serrage |
Prémonter 2 plaques de serrage avec 4 vis hexagonales et 2 équerres
de serrage sur la barre tampon.
|
Barre tampon |
Plaque de serrage avec vis hexagonales |
|
| |
|
|
Flèche |
Poser la barre tampon sur la flèche avec les équerres de serrage et
les plaques de serrage.
Placer la barre tampon dans la position souhaitée en la déplaçant sur
la flèche dans le sens longitudinal ou transversal.
Visser définitivement la barre tampon sur la position souhaitée.
|
Vis hexagonales |
Couple de serrage |
|
M12 |
83 Nm |
|
M16 |
200 Nm |
