Maintenant, toutes les pièces sont déjà installées sur la flèche. À présent, la flèche doit être montée sur la structure portante avec les paliers muraux.
|
|
Danger en cas de roulement du chariot de direction ! Le chariot de direction peut rouler lors du montage de la flèche et blesser des personnes si celle-ci n'est pas correctement fixée. Sécuriser le chariot de direction sur la flèche afin qu'il ne puisse pas rouler. |
|

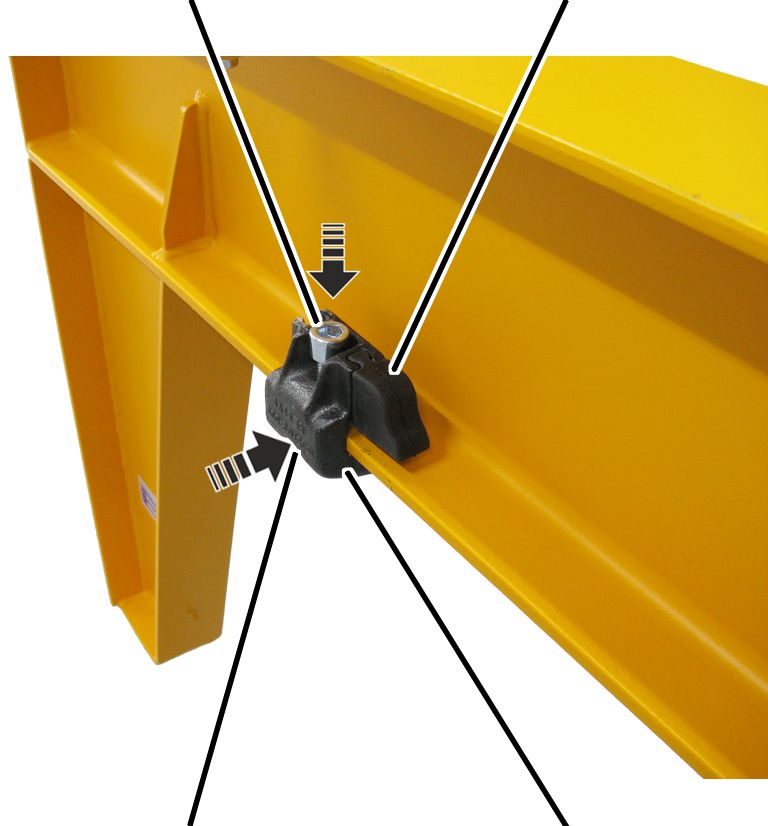

Vis à tête cylindrique verticale |
Butoir en caoutchouc |
|
| |
|
Vis à tête cylindrique horizontale |
Tampon de serrage |
Fixer les différents composants
(ex. : chariot de direction, commande mobile) sur la flèche et les protéger
contre le glissement, par ex. en installant des tampons de serrage à des
endroits appropriés. Les composants ne doivent pas pouvoir se déplacer de
manière incontrôlée.
Sur le palier mural supérieur et le palier mural inférieur :
|
| |
|

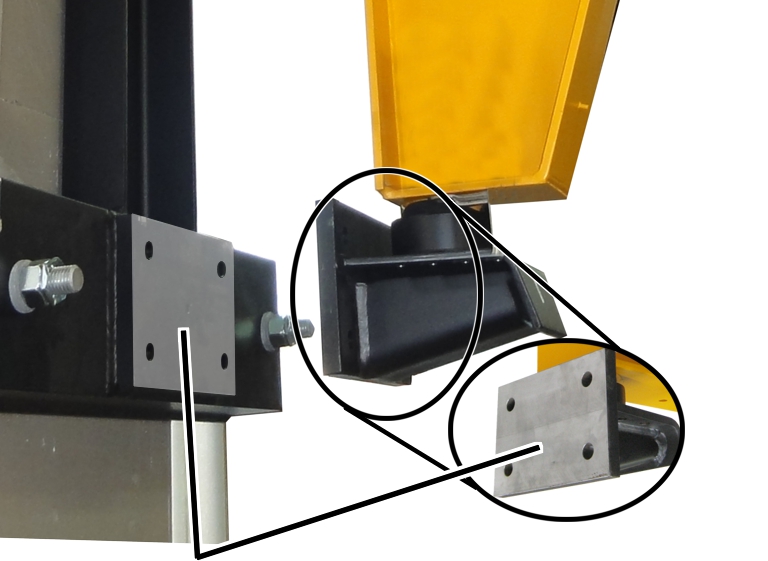

Surfaces de jonction |
|
Nettoyer soigneusement
l'ensemble de la surface du palier mural et de la surface de jonction sur la
fixation murale (pilier du bâtiment, console murale, console à ceinturage,
plaque à souder). Elles doivent être exemptes de rouille, de saleté, d'écailles,
de traces de peinture, de lubrifiant ou autres souillures.
Tout d'abord, la flèche doit être vissée juste provisoirement afin de pouvoir encore l'orienter ensuite. Serrage définitif de la flèche, voir « Serrage définitif des vis hexagonales du palier mural » .
Visser provisoirement le palier mural supérieur et le palier mural inférieur :
|

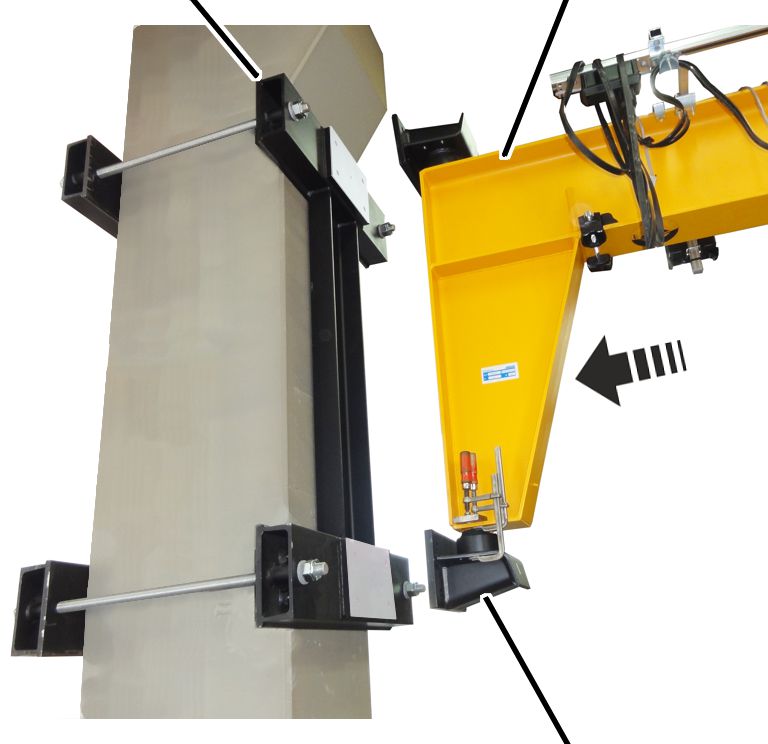

Écrou hexagonal et rondelle |
Palier mural |
|
| |
|
Vis hexagonale et rondelle |
Structure portante ouverte |
Fixer la flèche prémontée à un
mécanisme de levage approprié.
Respecter les règles de sécurité
du travail et soulever la flèche.
Placer la flèche devant les
trous.
Visser les paliers muraux à la
structure portante avec les vis hexagonales et les rondelles.
Couple de serrage provisoire
|
Taille |
Vis hexagonale |
Quantité |
Couple de serrage |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
Dans le cas de structures
portantes ouvertes : installer en plus des écrous hexagonaux et des
rondelles à l'arrière.
Tout d'abord, la flèche doit être vissée juste provisoirement afin de pouvoir encore l'orienter ensuite. Serrage définitif de la flèche, voir « Serrage définitif des vis hexagonales du palier mural » .
Visser provisoirement le palier mural supérieur et le palier mural inférieur :
|

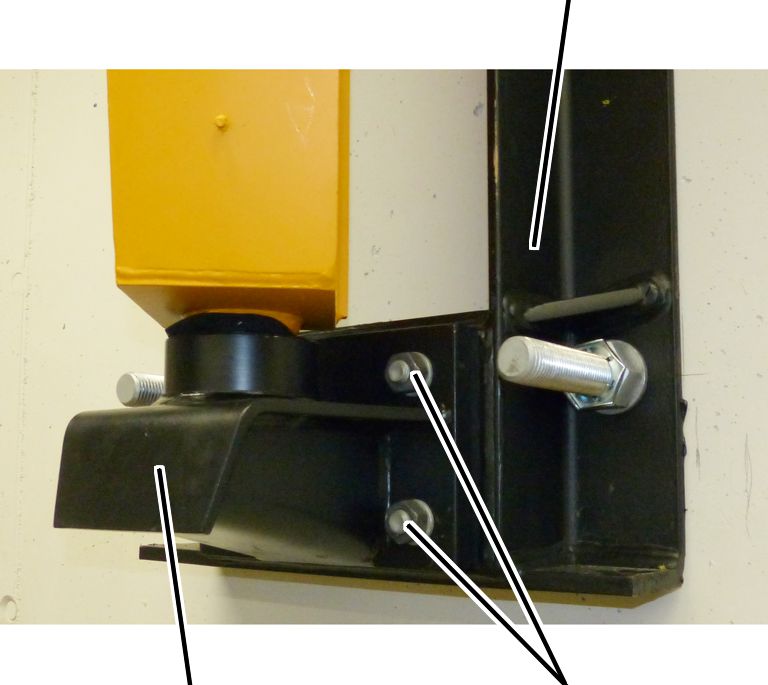

Console de ceinturage |
Flèche | |
|
| ||
|
|
Palier mural fixé sur la flèche avec serre-joint | |
Fixer la flèche prémontée à un
mécanisme de levage approprié.
Respecter les règles de sécurité
du travail et soulever la flèche.
Placer la flèche devant les
trous.
Visser les paliers muraux à la
structure portante avec les vis hexagonales et les rondelles.
Couple de serrage provisoire
|
Taille |
Vis hexagonale |
Quantité |
Couple de serrage |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
Tout d'abord, la flèche doit être vissée juste provisoirement afin de pouvoir encore l'orienter ensuite. Serrage définitif de la flèche, voir « Serrage définitif des vis hexagonales du palier mural » .
Visser provisoirement le palier mural supérieur et le palier mural inférieur :
|
|

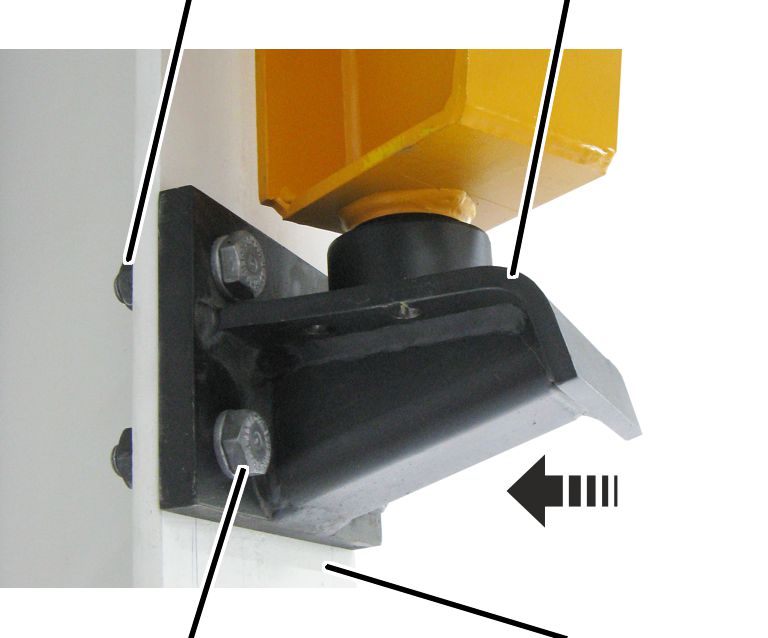

Console murale |
|
| |
|
Palier mural |
Vis hexagonales avec écrous hexagonaux et rondelles |
Fixer la flèche prémontée à un
mécanisme de levage approprié.
Respecter les règles de sécurité
du travail et soulever la flèche.
Placer la flèche devant les
trous.
Visser les paliers muraux à la
structure portante avec les vis hexagonales, les écrous hexagonaux et les
rondelles.
Couple de serrage provisoire
|
Taille |
Vis hexagonale |
Quantité |
Couple de serrage |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
Tout d'abord, la flèche doit être vissée juste provisoirement afin de pouvoir encore l'orienter ensuite. Serrage définitif de la flèche, voir « Serrage définitif des vis hexagonales du palier mural » .
|
|
Risque de chute de la charge ! Des personnes risquent d'être tuées ou blessées. Tant que la plaque à souder supérieure n'est pas encore soudée, la plaque à souder ne peut pas tenir la potence. La plaque à souder peut se casser et la potence peut tomber et blesser ou tuer des personnes. Soutenir efficacement la potence pendant toute la durée du montage ! |
Visser provisoirement le palier mural supérieur et le palier mural inférieur :
|

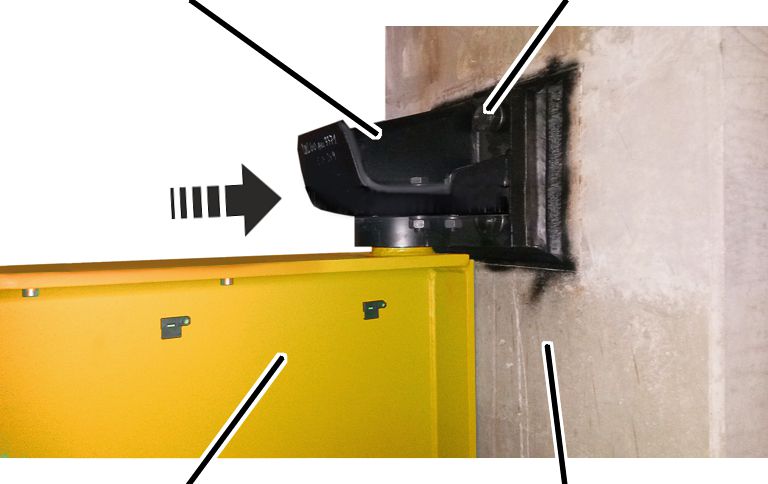

Palier mural |
Vis hexagonale et rondelle |
|
| |
|
Flèche |
Structure portante |
Fixer la flèche prémontée à un
mécanisme de levage approprié.
Respecter les règles de sécurité
du travail et soulever la flèche.
Placer la flèche devant les
trous.
Visser les paliers muraux à la
structure portante avec les vis hexagonales et les rondelles.
Couple de serrage provisoire
|
Taille |
Vis hexagonale |
Quantité |
Couple de serrage |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
Si les plaques à souder ne sont pas à niveau :
Pour le positionnement,
installer une tôle de calage entre la plaque d'ancrage et le palier mural.
