Sólo con fijación a la pared mediante consola de pared
Taladrar los orificios
|

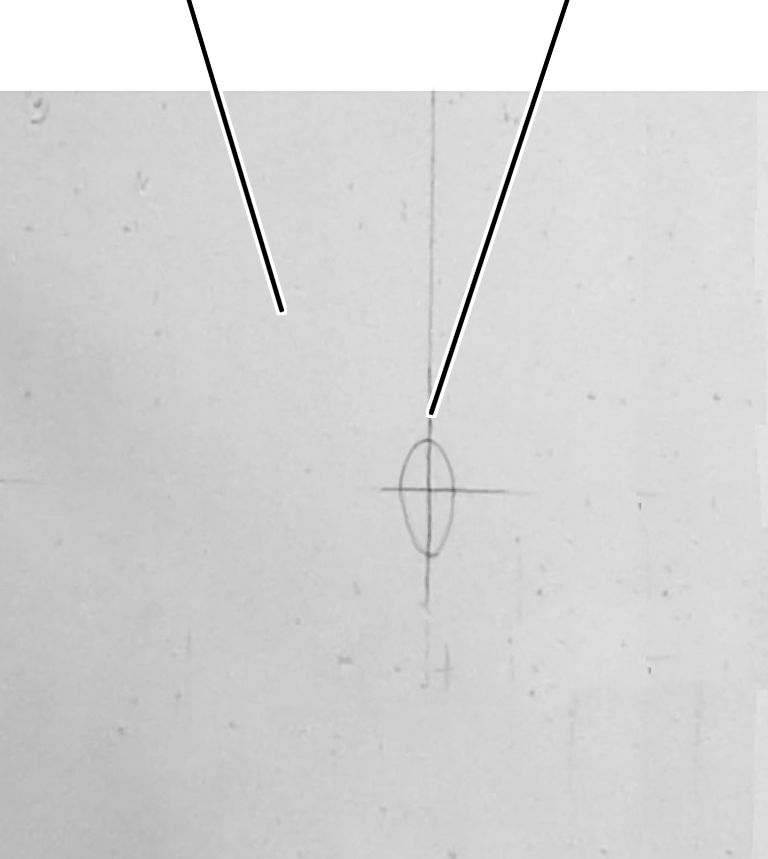

Estructura portante |
Marcaje |
|
| |
Tomar las dimensiones de
conexión de la grúa del dibujo de la grúa y transferirlas a la estructura
portante.
|

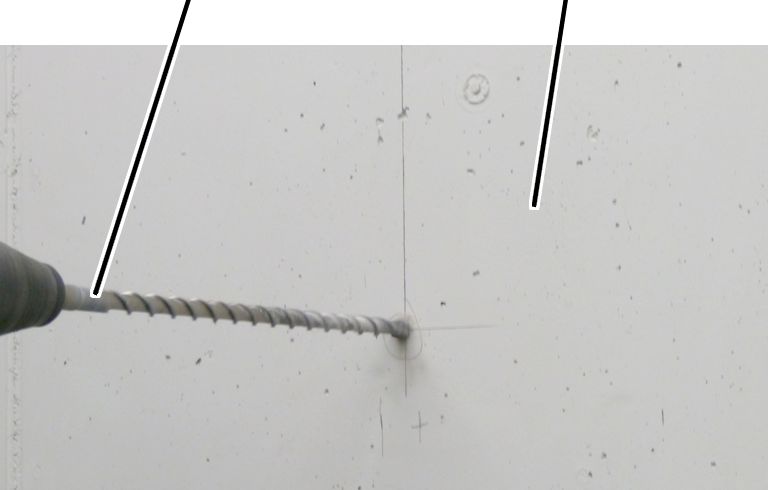

Taladro |
Estructura portante |
|
| |
Taladrar los orificios.
Posicionar la consola de pared
|

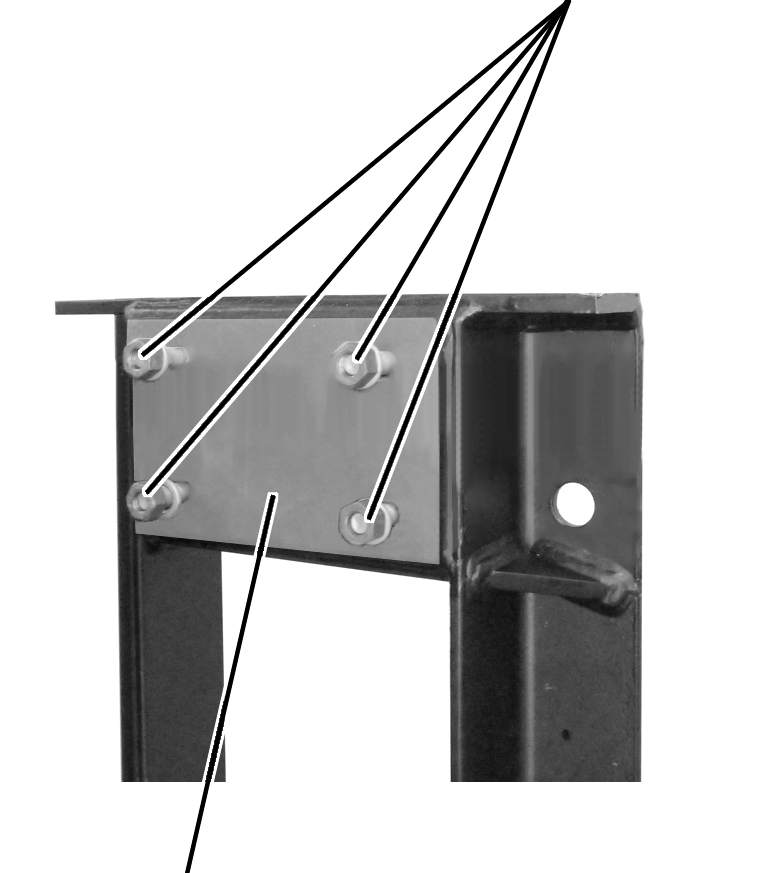

Tornillos hexagonales, tuercas hexagonales y arandelas para la fijación de la grúa pluma giratoria | |
|
| |
|
Consola de pared |
|
Insertar los tornillos
hexagonales (4x) desde dentro a través de los orificios de la consola de
pared.
Asegurar los tornillos
hexagonales por dentro (p. ej. con cinta adhesiva).
Insertar las arandelas (4x) y
enroscar las tuercas hexagonales (4x) sobre los tornillos hexagonales.
Colocar la consola de pared
sobre la horquilla de una carretilla elevadora adecuada.
Colocar la consola de pared en
la posición correcta.
Atornillar la consola de pared
Por el lado frontal de la pared:
|

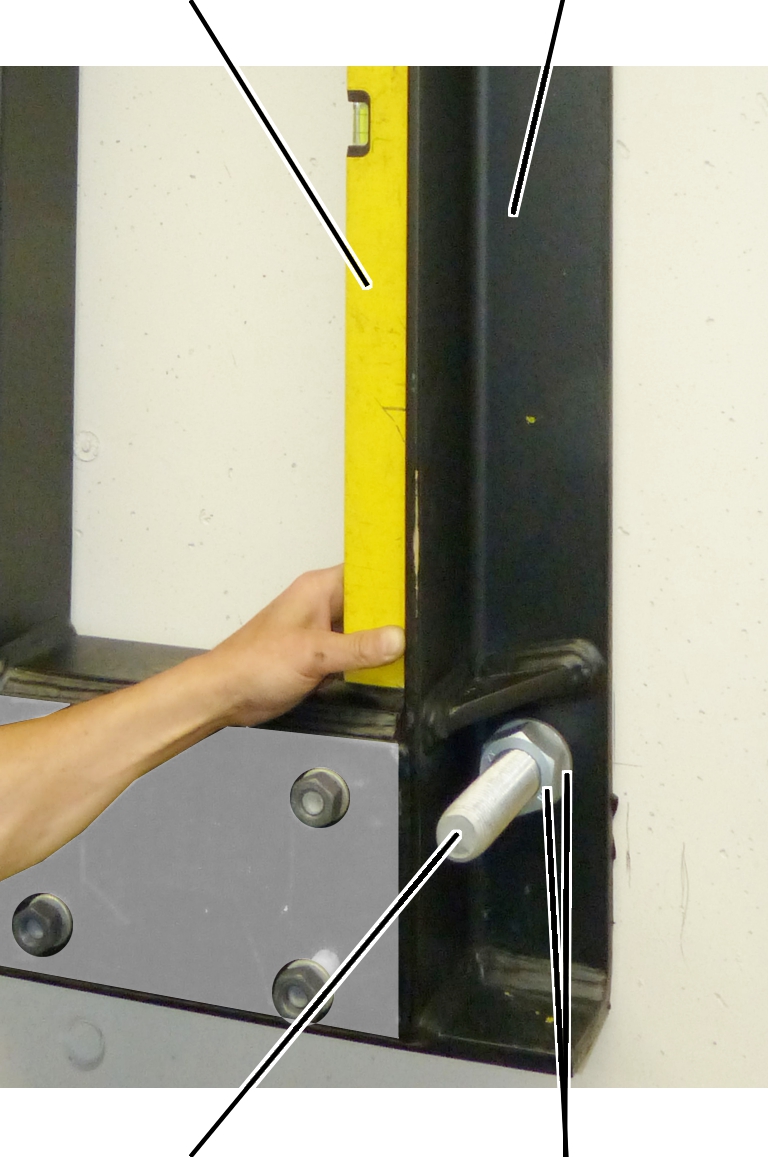

Nivel de burbuja |
Consola de pared |
|
| |
|
Varilla roscada |
Arandela con tuerca hexagonal |
Insertar sueltas las varillas
roscadas (4x) a través de la consola de pared y la pared de la nave y fijar sin
apretar con arandelas (4x) y tuercas hexagonales (4x).
Comprobar la posición con el
nivel de burbuja.
|

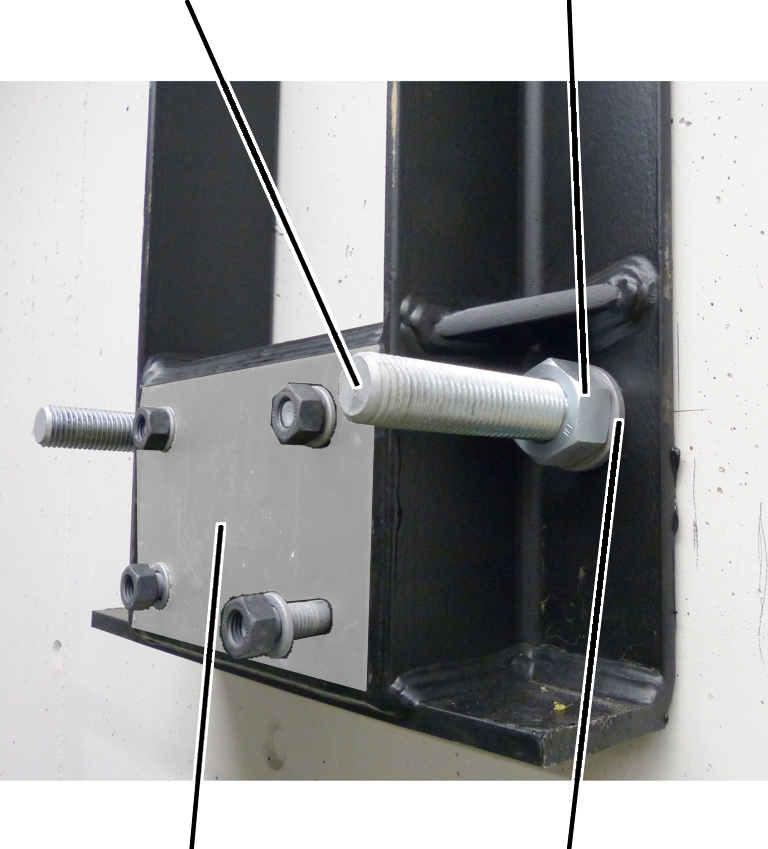

Varilla roscada |
Tuerca hexagonal |
|
| |
|
Consola de pared |
Arandela |
Fijar la consola de pared por
delante con arandelas (4x) y tuercas hexagonales (4x).
La varilla roscada debe quedar enrasada con el borde anterior de la consola de pared, ya que si no se limitará el alcance de giro.
Apretar las tuercas hexagonales
según la tabla.
|
Tuerca hexagonal |
Par de apriete |
|
M24 |
135 Nm |
|
M30 |
300 Nm |
Por el lado posterior de la pared de la nave:
|

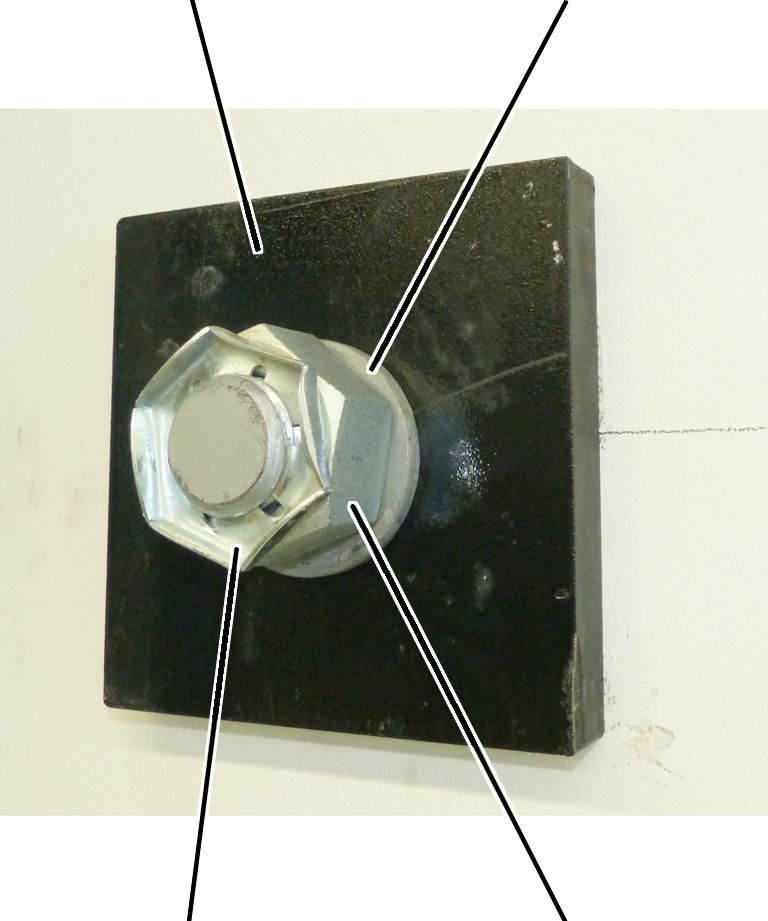

Contraplaca |
Arandela |
|
| |
|
Contratuerca |
Tuerca hexagonal |
Colocar las contraplacas (4x)
sobre las varillas roscadas.
Fijar las contraplacas con
arandelas (4x), tuercas hexagonales (4x) y tuercas de seguridad (4x).
|
| |
|

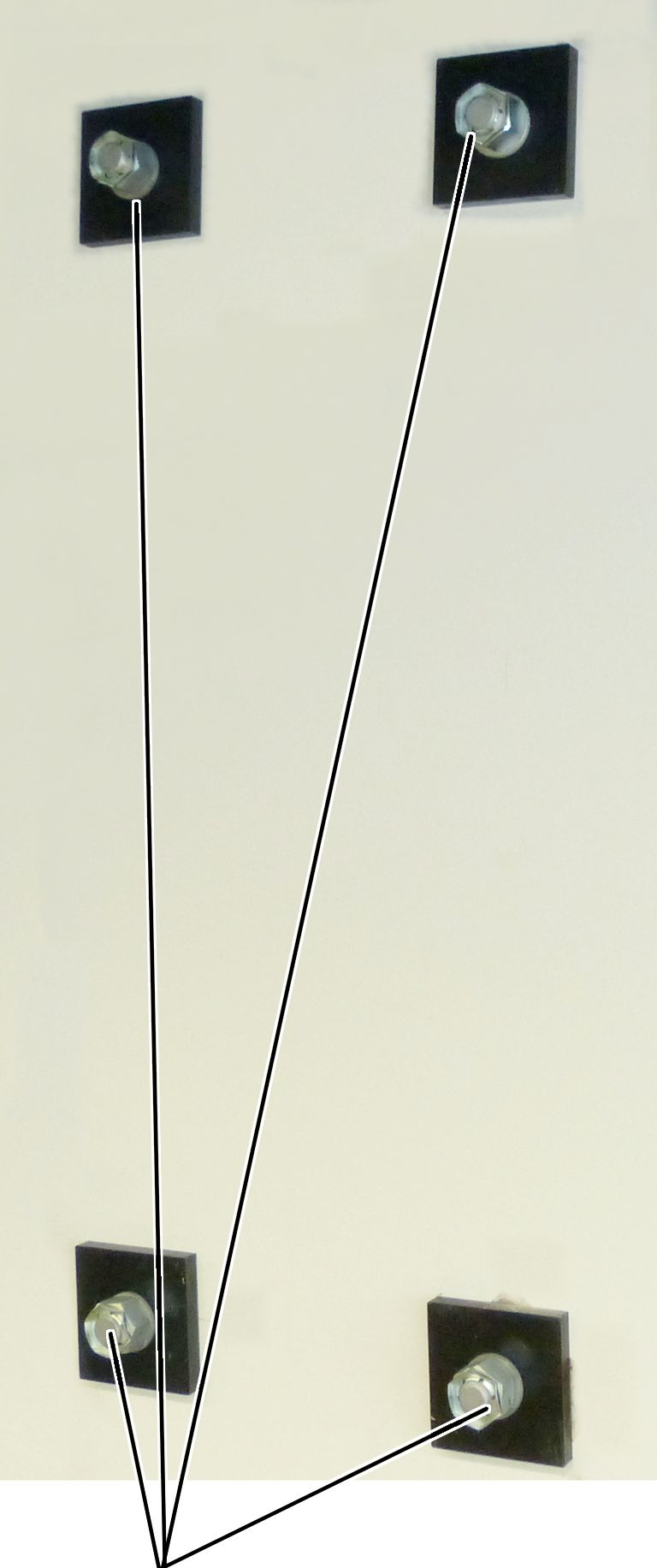

Contraplacas con arandelas, tuercas hexagonales y tuercas de seguridad. |
|
● Las cuatro contraplacas están colocadas.
Apretar las tuercas hexagonales
según la tabla.
|
Tuerca hexagonal |
Par de apriete |
|
M24 |
135 Nm |
|
M36 |
470 Nm |
Por la cara frontal:
|

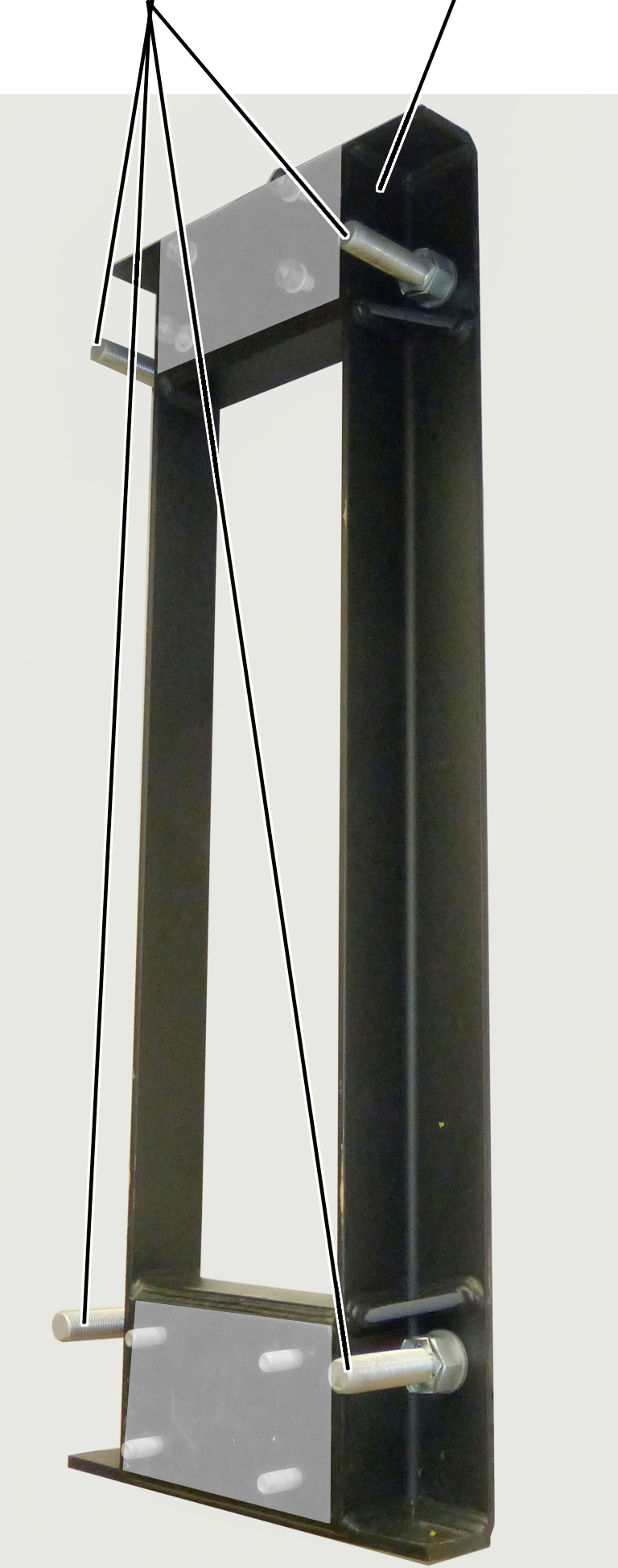

Varillas roscadas con arandelas y tuercas de seguridad |
Consola de pared |
|
| |
● La consola de pared ha quedado colocada.
