Preparar la fijación a la pared: placas para soldar

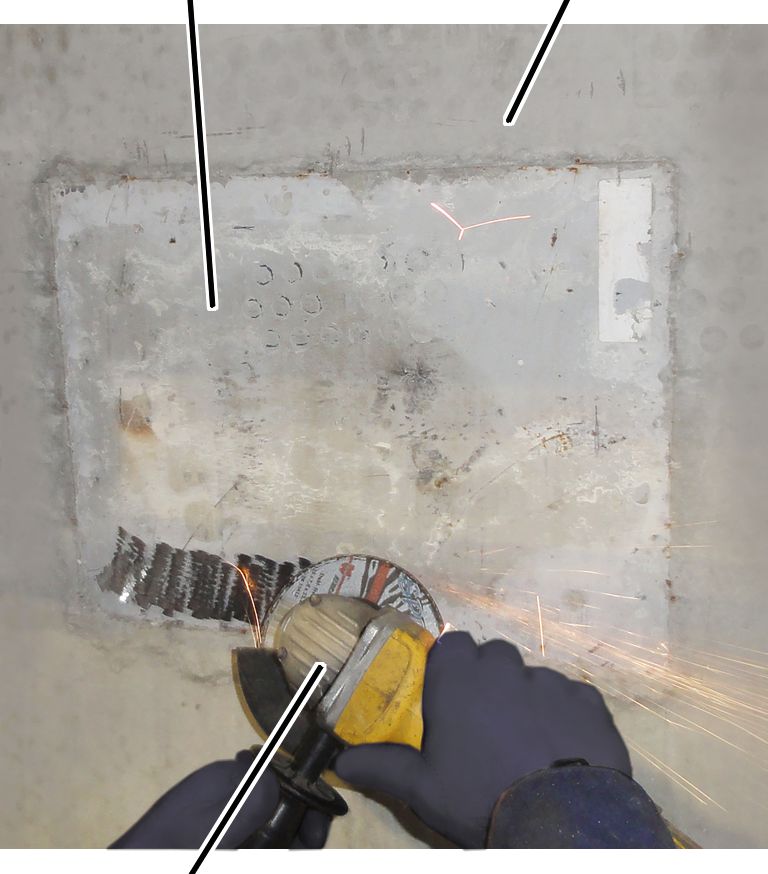

Pulir las placas de anclaje arriba y abajo con una pulidora y limpiarlas antes de soldar.

● Las placas de anclaje deben estar totalmente limpias de suciedad, óxido, cascarillas, pintura, grasa y aceite.

Comparar las placas de anclaje mediante un nivel de burbuja con el dibujo de la grúa para verificar si están alineadas a plomada.

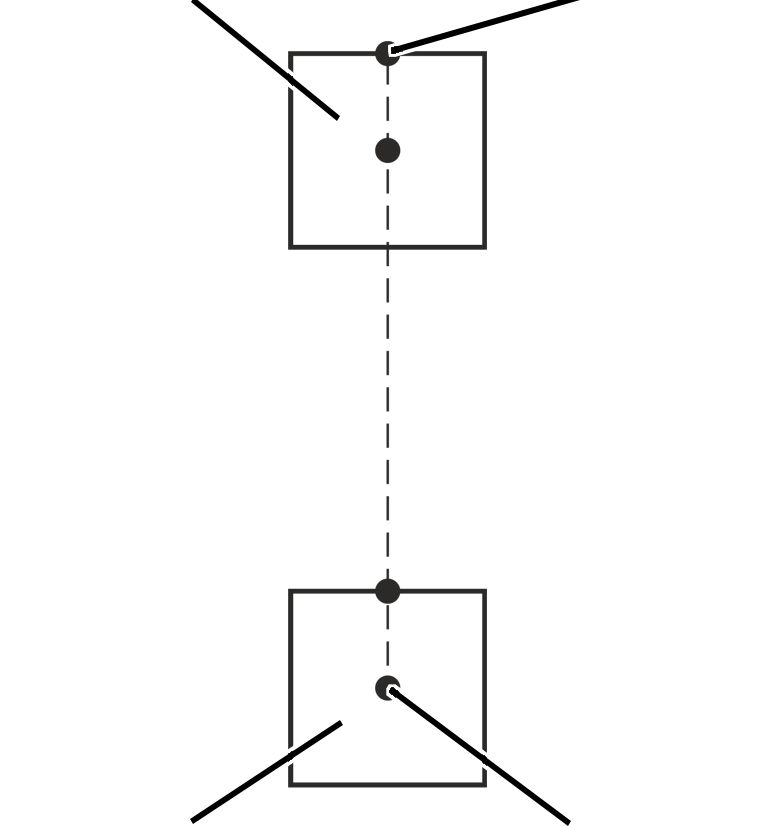

Marcar el centro de la placa de anclaje.

Marcar el centro o la línea de plomada sobre la placa de anclaje inferior.

Marcar el centro del canto superior de las placas de anclajes.

Enroscar los tornillos hexagonales (2x) algo más que hasta la mitad en la placa para soldar superior.

Fijar un sistema adecuado de sujeción (por ejemplo, una correa de seguridad) a los tornillos hexagonales insertados.

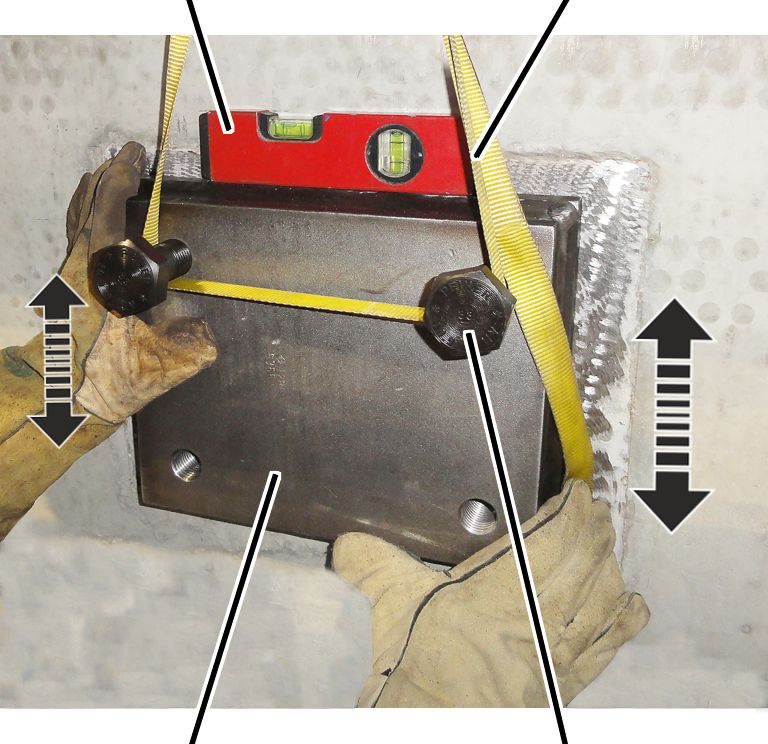

Enderezar la placa para soldar frente a la placa de anclaje superior según las marcas con un nivel de burbuja.

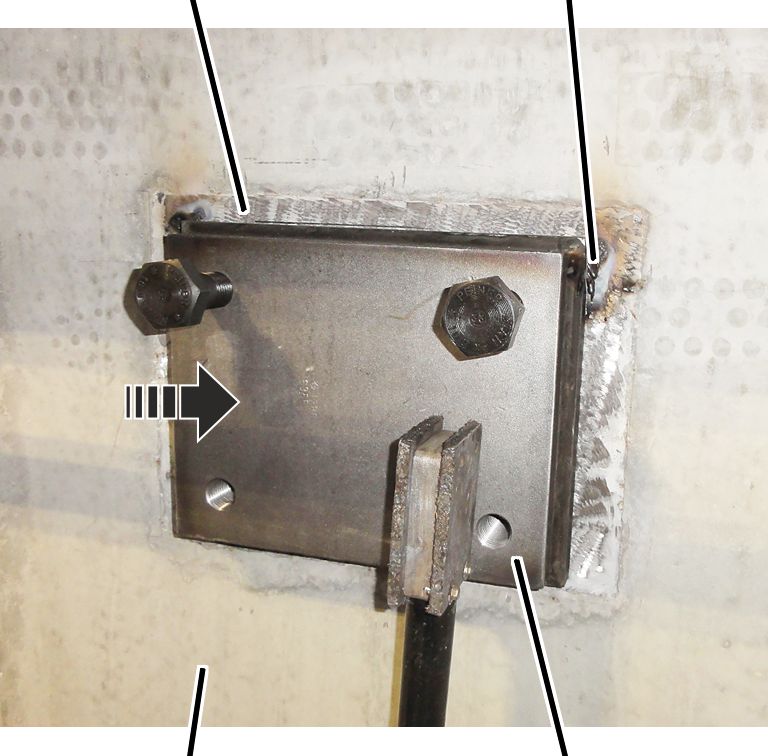

Adherir la placa para soldar a la placa de anclaje.

Enroscar los tornillos hexagonales (2x) algo más que hasta la mitad en la placa para soldar inferior.

Fijar un sistema adecuado de sujeción (por ejemplo, una correa de seguridad) a los tornillos hexagonales insertados.

Enderezar la placa para soldar frente a la placa de anclaje inferior según las marcas con un nivel de burbuja.

Adherir la placa para soldar a la placa de anclaje

Comprobar y corregir, dado el caso, la posición de ambas placas para soldar.

La orientación a plomada entre sí es importante, ya que será decisiva para el proceso de giro del brazo.

Soldar completamente las placas para soldar.

Las soldaduras deben ser realizadas por empresas que estén certificadas según EN 1090 EXC-3.

Las costuras de soldadura deberán comprobarse según esta norma.

Las soldaduras se dimensionarán como mínimo según el grupo de valoración B de la norma DIN EN ISO 5871.

Las secciones de la costura de soldadura dependen del tamaño:

Tamaño	Sección de costura de soldadura [mm]
WL 35	4,5
WL 50	5,0
WL 60	6,0
WL 70	7,5
