Solo con fijación a la pared con la consola de soporte a 3 lados.
Perforar la columna de hormigón
|
|

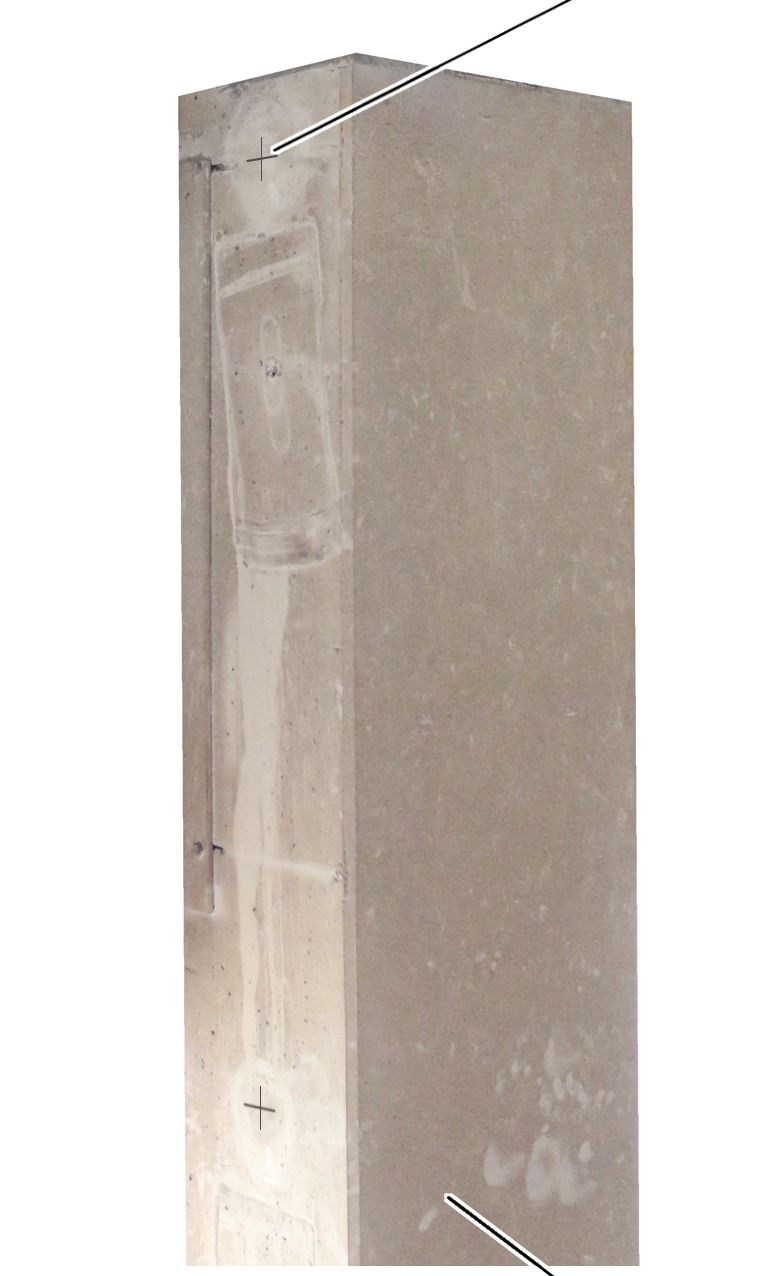

Marcaje |
|
| |
|
|
Columna |
Comparar las dimensiones de
conexión de la grúa y transferirlas a la columna.
¡Comprobar la perfecta perpendicularidad del eje de giro!
En los extremos superior e inferior de la columna de hormigón:
|
| |
|

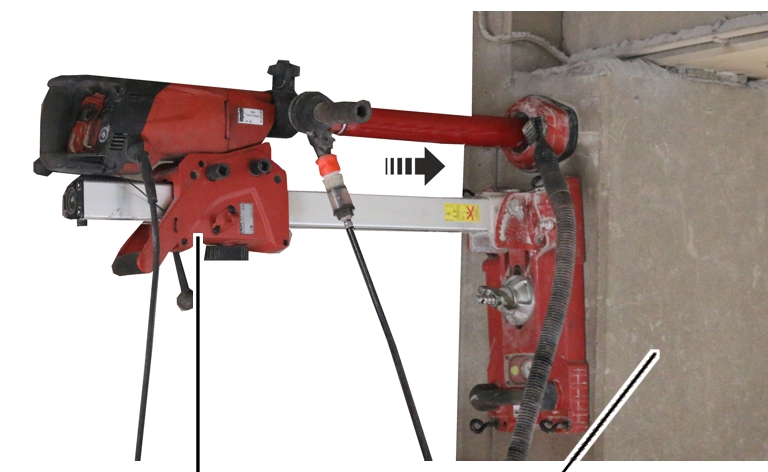

Perforadora sacanúcleos |
Columna |
Perforar y atravesar la columna
con una perforadora sacanúcleos refrigerada por agua con un diámetro de 62
mm.
La perforación debe realizarse por un solo lado. Cuando se perfora desde ambos lados se crea un escalón por el que luego no puede pasar el tubo.
Limpiar el agujero
perforado.
Montar los bloques de fijación
En los extremos superior e inferior de la columna de hormigón:
|

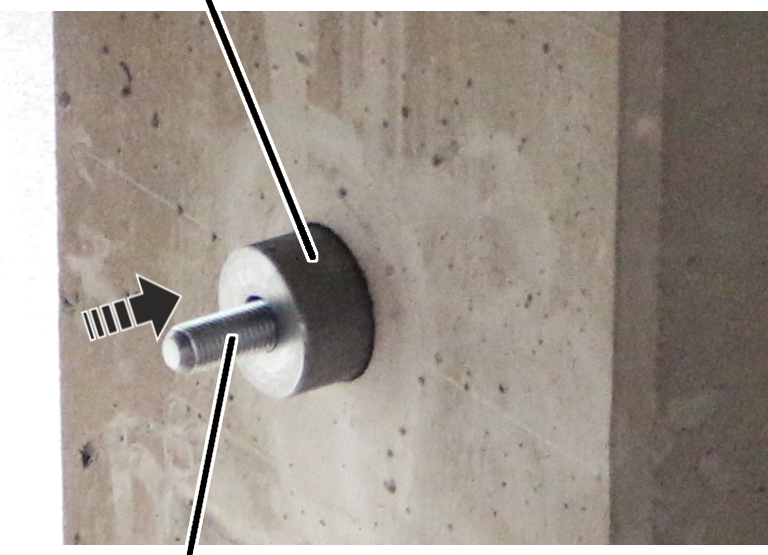

Tubo |
|
|
| |
|
Varilla roscada M20 |
|
Insertar el tubo en el orificio
superior e inferior.
Insertar la varilla roscada M20
en el tubo superior e inferior.
Las varillas roscadas y los tubos deben estar centrados del todo en el orificio, para que tubos y varillas asomen exactamente lo mismo por ambos lados.
|

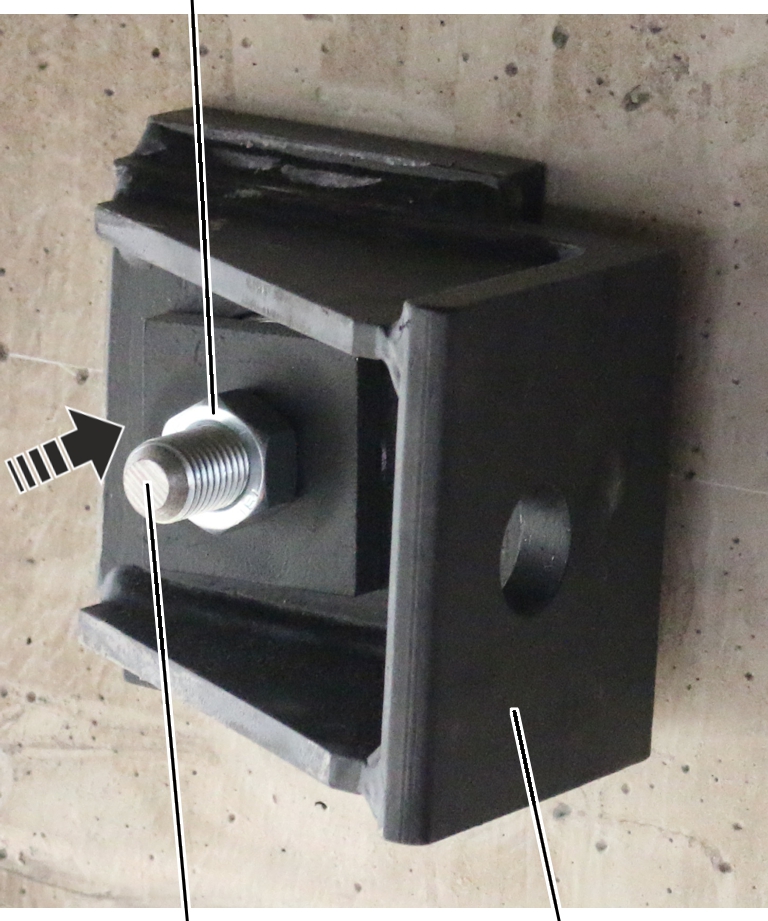

Tuerca hexagonal M20 |
|
|
| |
|
Varilla roscada |
Bloque de fijación |
Insertar los bloques de fijación
(4x) por ambos lados sobre los tubos.
Insertar las chapas de fijación
(4x) sobre las varillas roscadas.
Fijar las chapas de fijación con
una tuerca hexagonal M20 (4x).
Preparar la consola de soporte a 3 lados
|
| |
|

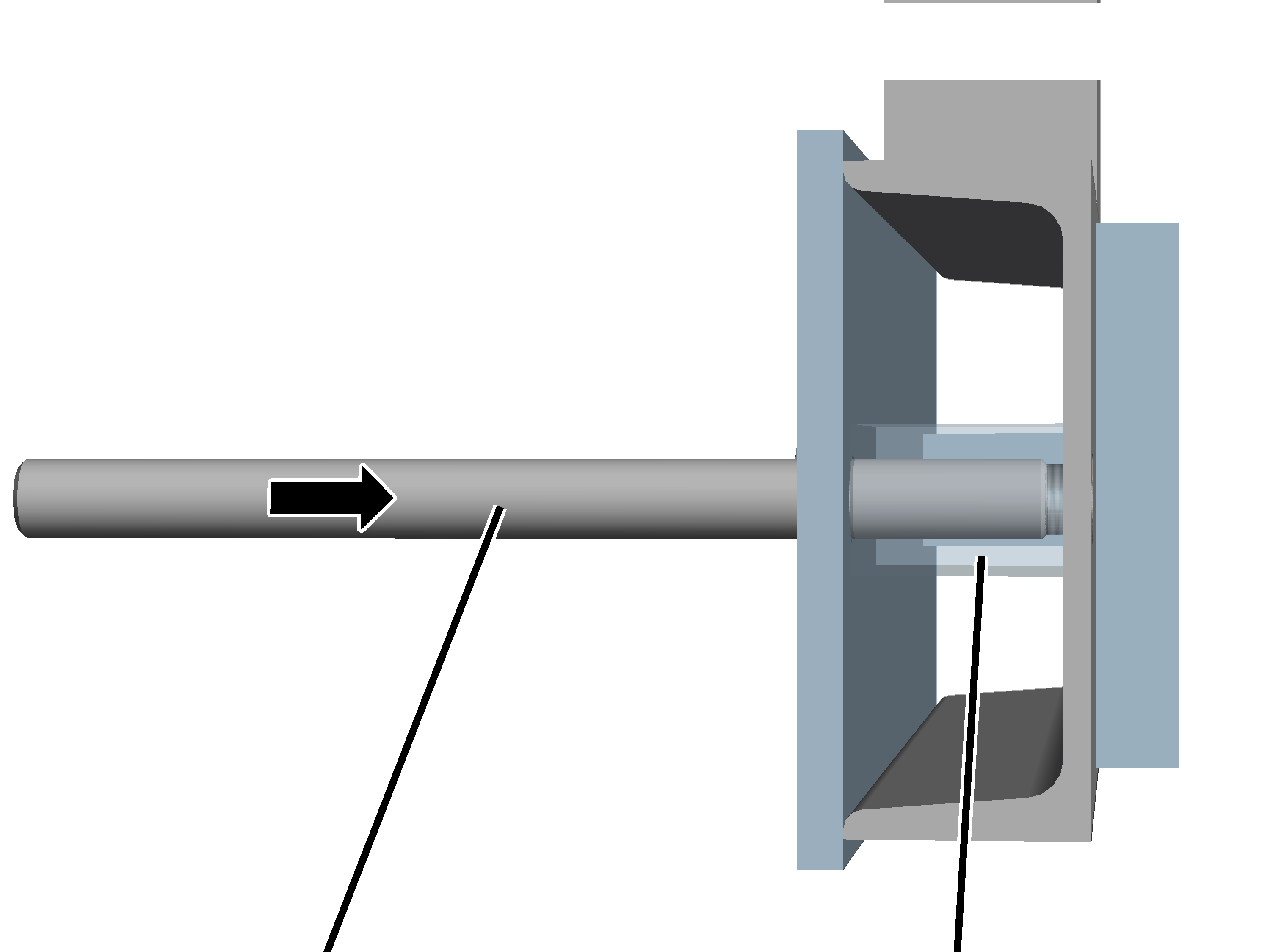

Varilla roscada M27 8.8 |
Cuello cuadrado |
Enroscar la varilla roscada M27
(4x) desde atrás en el cuello cuadrado de la consola de soporte.
● La varilla roscada queda enrasada con el lado frontal.
|

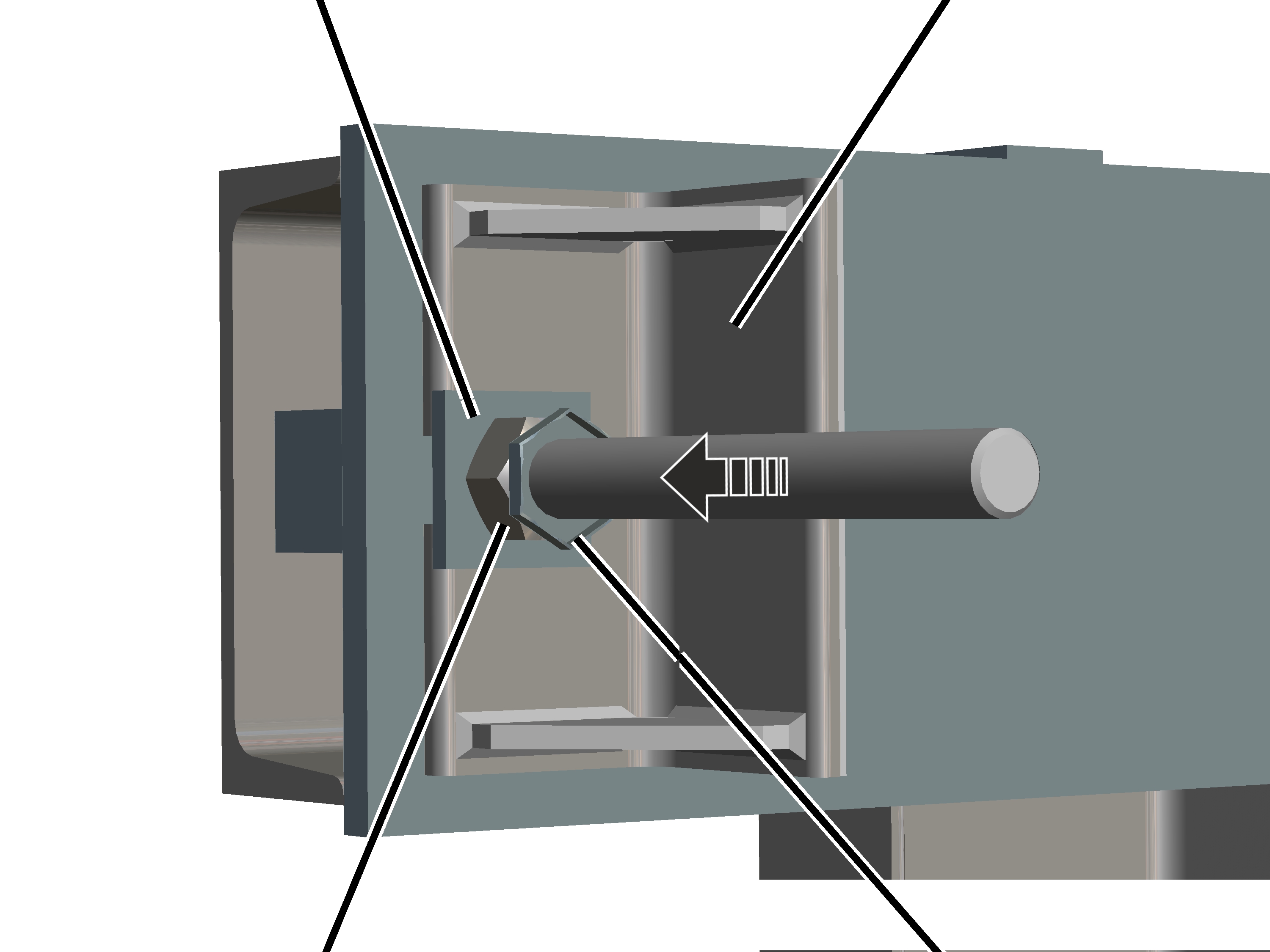

Bloque distanciador |
Ángulo de apoyo |
|
| |
|
Tuerca hexagonal M27 |
Contratuerca M27 |
Insertar el ángulo de apoyo (4x)
con el orificio alargado sobre la varilla roscada.
Fijar el ángulo de apoyo
con bloque distanciador (4x) y tuerca hexagonal M27.
Enroscar la tuerca de seguridad
M27 (4x) sobre la varilla roscada.
Montar la consola de soporte a 3 lados
|
|
¡Peligro de vuelco y caída! La consola de soporte a 3 lados y el anclaje son pesados y pueden matar o lesionar a personas si caen, se desequilibran o resbalan durante el montaje. Asegurar bien la consola de soporte a 3 lados durante la elevación y el montaje. ¡Cumplir las disposiciones de seguridad laboral! |
Colocar la consola de soporte
sobre la horquilla de una carretilla elevadora adecuada.
Observar las disposiciones sobre
seguridad laboral y levantar la consola de soporte.
Levantar la consola de soporte
hasta la columna de hormigón.
Insertar las varillas roscadas
por los orificios de los bloques de fijación.
Si los bloques de fijación no se apoyan sobre los lados de los ángulos de apoyo laterales:
|
|

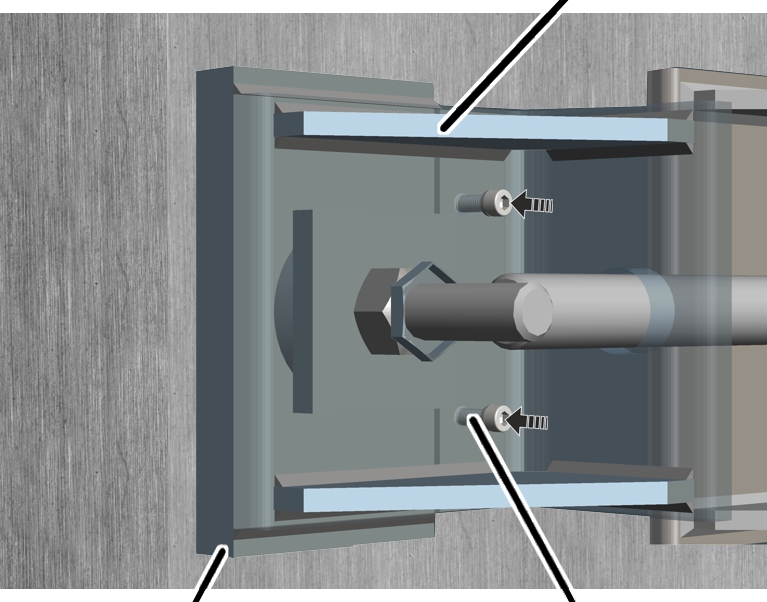

Bloque de fijación |
|
| |
|
Placa de revestimiento |
Tornillo de cabeza cilíndrica con arandela elástica |
Montar una placa de
revestimiento en cada bloque de fijación con 2 tornillos cilíndricos y arandela
elástica como apoyo para el bloque de fijación.
|

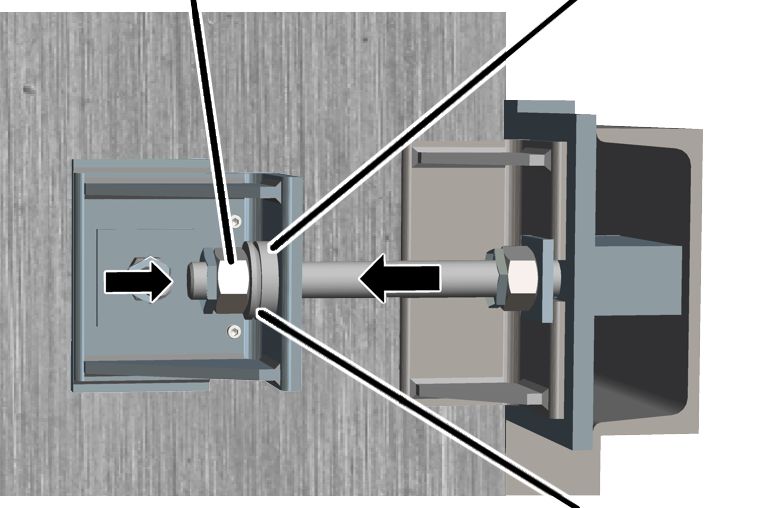

Tuerca hexagonal M27 |
Cazoleta |
|
| |
|
|
Disco de bola |
Insertar cazoleta (4x) y disco
de bola (4x) sobre la varilla roscada.
Enroscar la tuerca hexagonal
(4x) en la varilla roscada.
Enderezar la consola de soporte
a plomada.
Apretar la tuerca hexagonal M27.
380 Nm.
|
|

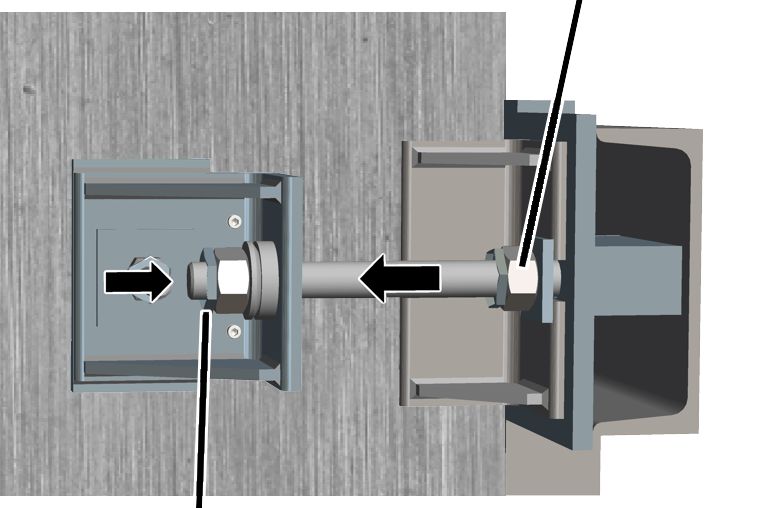

Tuerca hexagonal M27 |
|
| |
|
Contratuerca |
|
Apretar también la tuerca
hexagonal M27. 900 Nm.
Enroscar la tuerca de
seguridad.
