Preparar la fijación a la pared: consola abrazadera

Solo para fijación a la pared con la consola abrazadera.



¡Peligro de vuelco y caída! La consola abrazadera y el anclaje son pesados y pueden matar o lesionar a personas si caen, se desequilibran o resbalan durante el montaje. Asegurar bien la consola abrazadera y el anclaje durante la elevación y el montaje. ¡Cumplir las disposiciones de seguridad laboral!

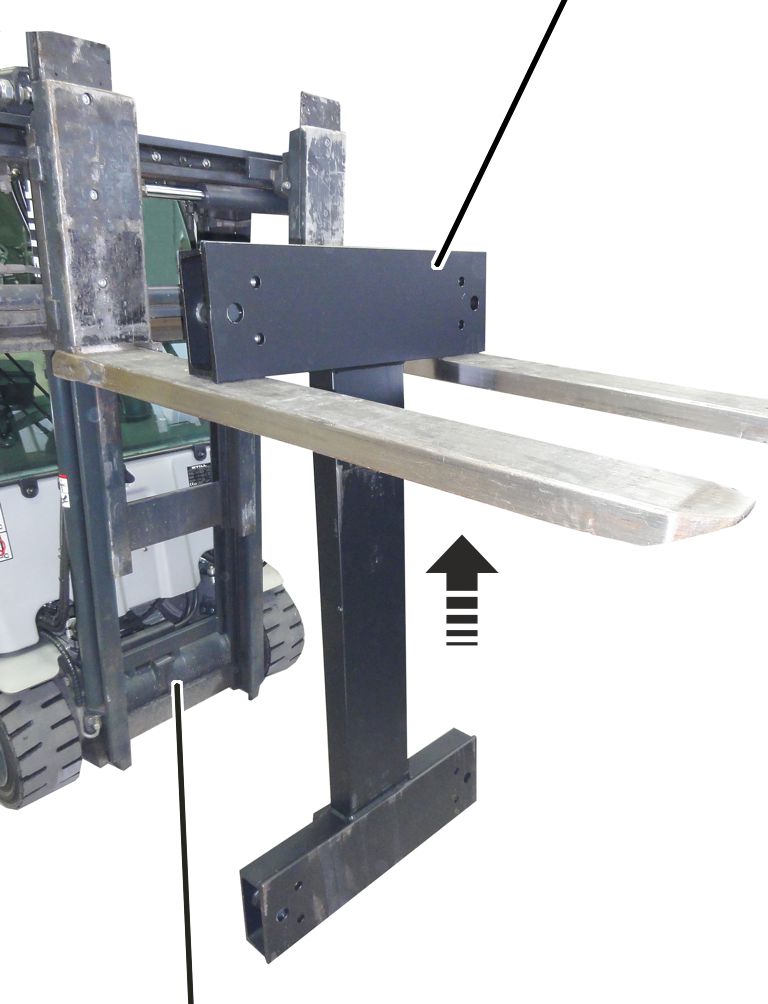

	Parte frontal de la consola abrazadera
Carretilla elevadora

   Colocar la consola abrazadera sobre la horquilla de una carretilla elevadora adecuada.

   Desplazar la consola abrazadera sobre la horquilla de forma que posteriormente se pueda colocar sobre la horquilla también el anclaje detrás de la columna de hormigón.

   Observar las disposiciones sobre seguridad laboral y levantar la consola abrazadera.

   Levantar la consola abrazadera hasta la columna de hormigón.

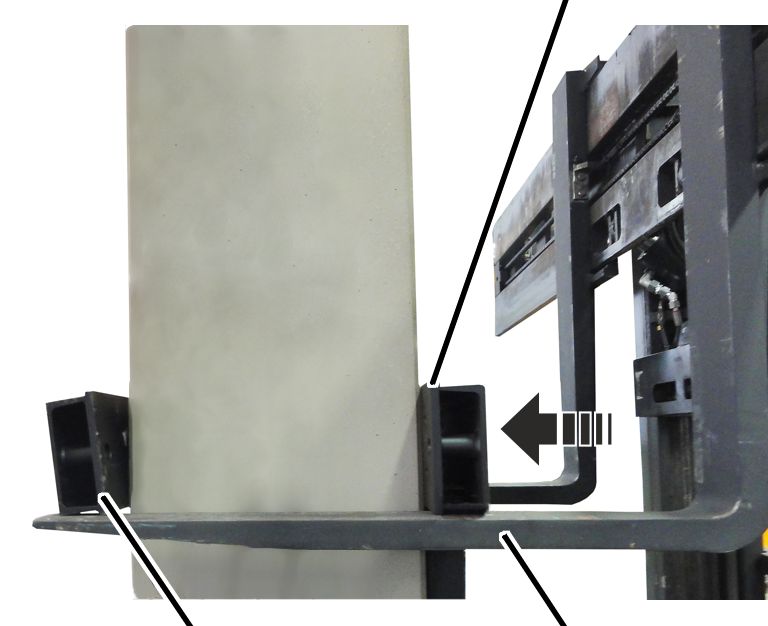

	Parte frontal de la consola abrazadera
Anclaje		Horquilla de la carretilla

   Colocar el anclaje sobre la horquilla detrás de la columna de hormigón.

   Leer en la documentación de planificación la posición exacta de la consola abrazadera y del anclaje.

   Situar la consola abrazadera y el anclaje en la posición correcta.





Anclaje
Varilla roscada	Consola abrazadera

   Insertar las varillas roscadas (4x).

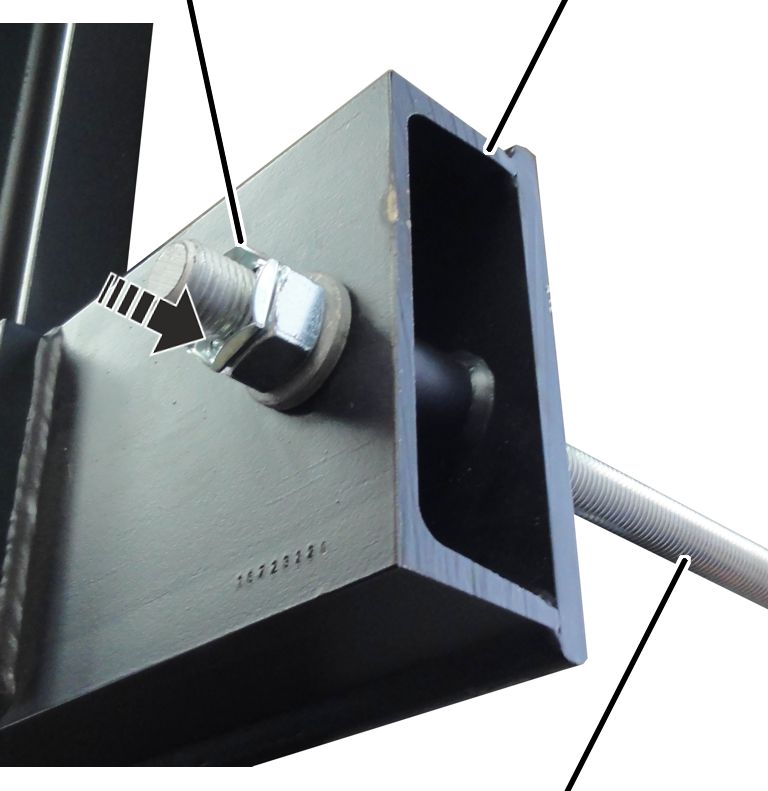

Tuerca de seguridad, tuerca hexagonal y arandela.	Consola abrazadera
	Varilla roscada

   Atornillar la consola abrazadera con tuercas de seguridad (8x), tuercas hexagonales (8x) y arandelas (8x) a la columna de hormigón, pero sin apretar aún del todo.

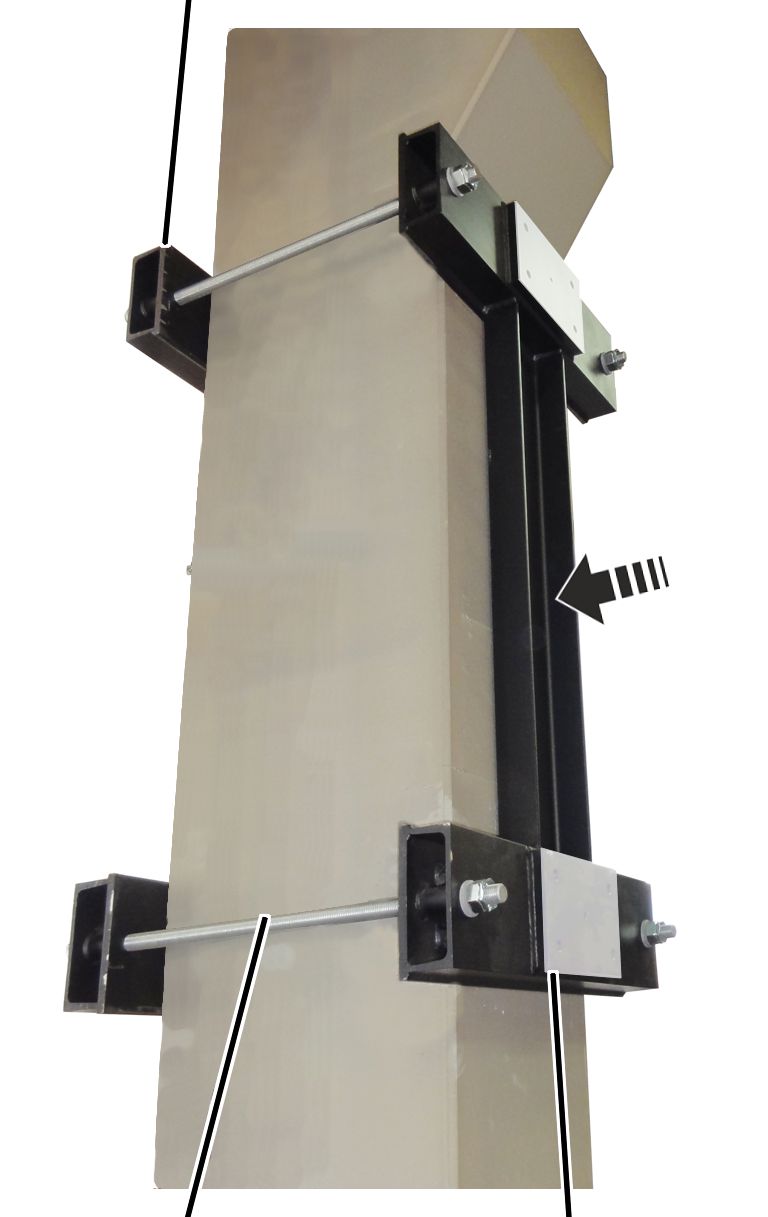

	Escuadra de fijación
Arandela	Tornillo hexagonal

   Colocar las escuadras edificación (4x) por detrás en la consola abrazadera y atornillar con arandelas (8x) y tornillos hexagonales (8x).

Tamaño	Tornillo hexagonal	Par de apriete
WL 35	M16	170 Nm
WL 50	M20	300 Nm
WL 60	M24	600 Nm

En los anclajes no se utilizan escuadras de fijación.

●   La fijación a la pared con consola abrazadera ya se ha establecido.
