¡Peligro de vuelco!
Durante el montaje, el brazo podría caer y lesionar a personas, si no está correctamente asegurado.
Colocar el brazo sobre una base estable (como caja de rejilla, caballetes) y asegurarlo.
Ahora se montan todos los componentes al brazo según los apartados siguientes (carro, alimentación de corriente del carro, sistema giratorio,...)
|
|
¡Peligro de vuelco! Durante el montaje, el brazo podría caer y lesionar a personas, si no está correctamente asegurado. Colocar el brazo sobre una base estable (como caja de rejilla, caballetes) y asegurarlo. |
|
|

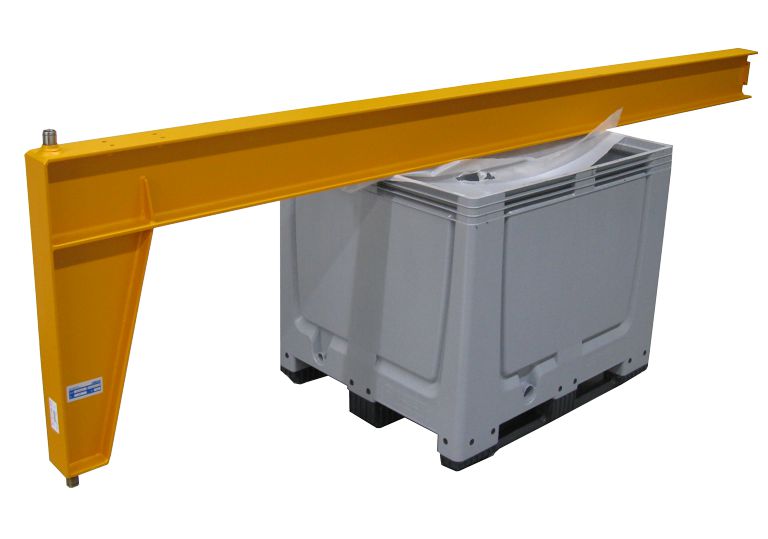

Preparar la base estable (como caja de rejilla,
caballetes, armazón) que aguante el peso del brazo.
Apoyar el brazo con la brida
inferior sobre la base.
Asegurar el brazo contra vuelco
y caída mediante cinchas.
|
| |
|
Cubierta |
Pivote |
Extraer la cubierta del pivote
del brazo.
|
| |
|
|
Tapón ciego |
Eliminar el tapón ciego.
