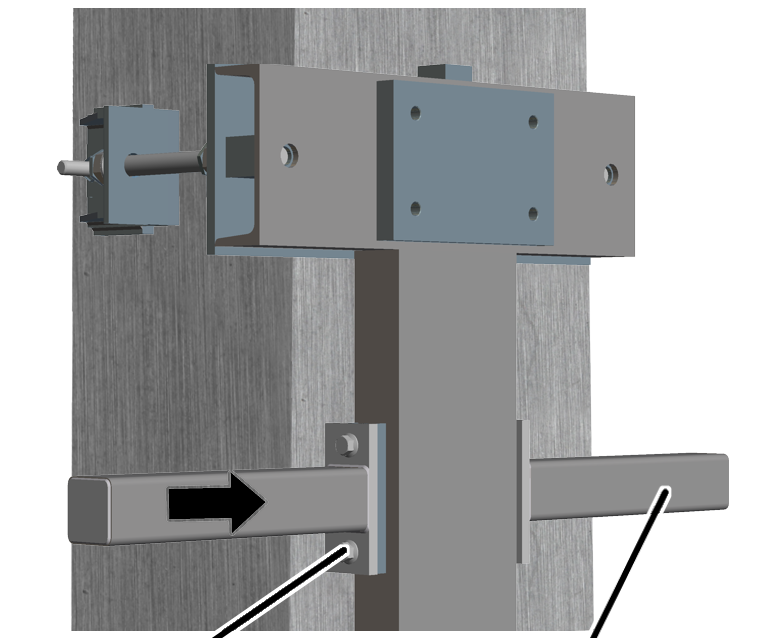

Si en el volumen de suministro se incluye un tope de giro:
|
| |
|
Tornillos nervados |
Tope de giro |
Atornillar el tope de giro (2x) con tornillos nervados (4x) a la
chapa lateral de la consola. 300 Nm.
La barra de limitación de giro sirve como tope para limitar el alcance de giro del brazo. Cuando se utiliza un sistema de guía de arrastre, su uso es limitado. Los contratopes para el limitador no pertenecen al volumen de suministro y deben ser aportados por el cliente.
|

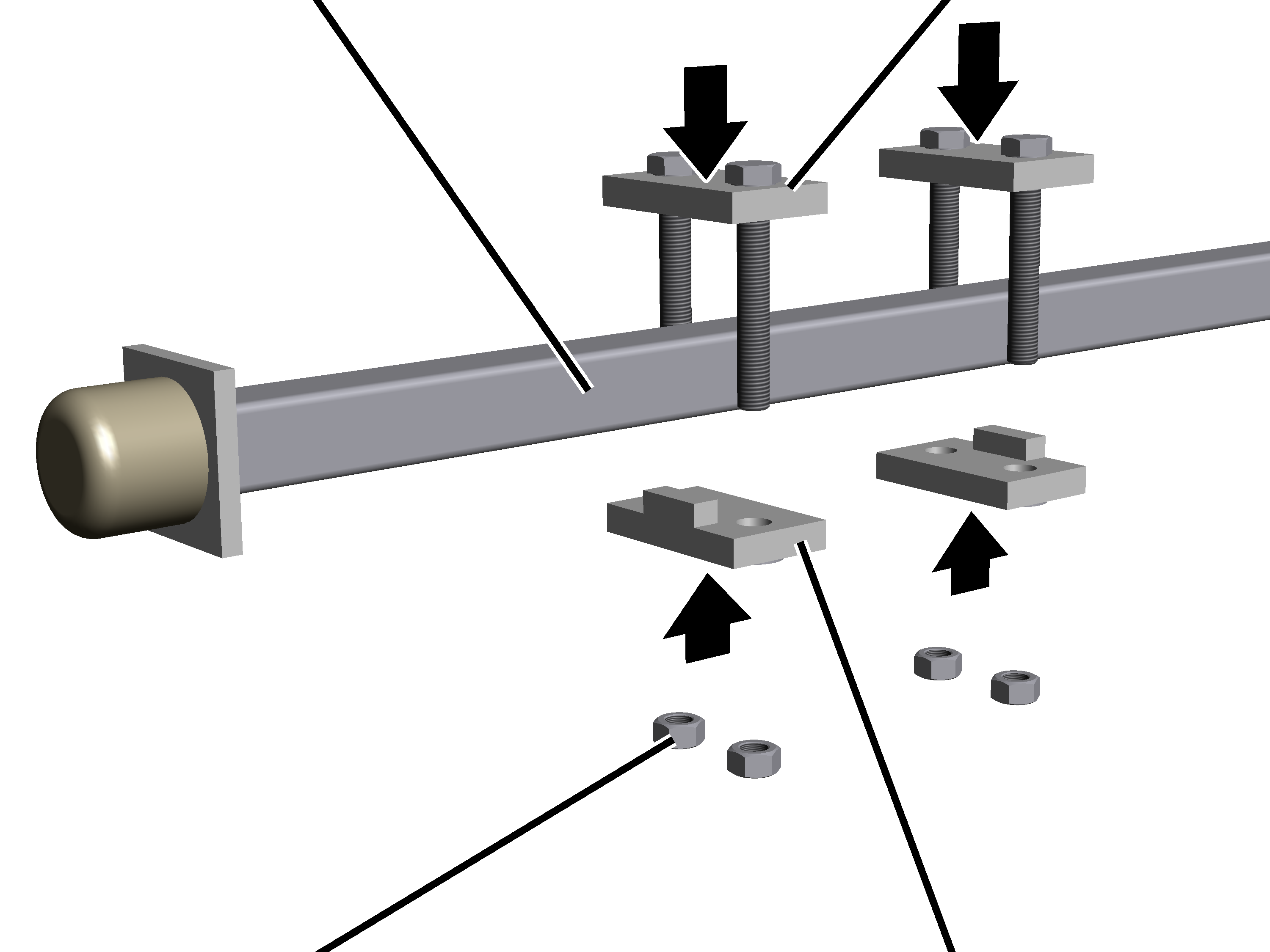

Barra de limitación de giro |
Placa de apriete con tornillos hexagonales |
|
| |
|
Tuerca hexagonal |
Escuadra de fijación |
Premontar las placas de apriete (2x) con tornillos hexagonales (4x) y
escuadras de fijación (2x) en la barra de limitación de giro.
|

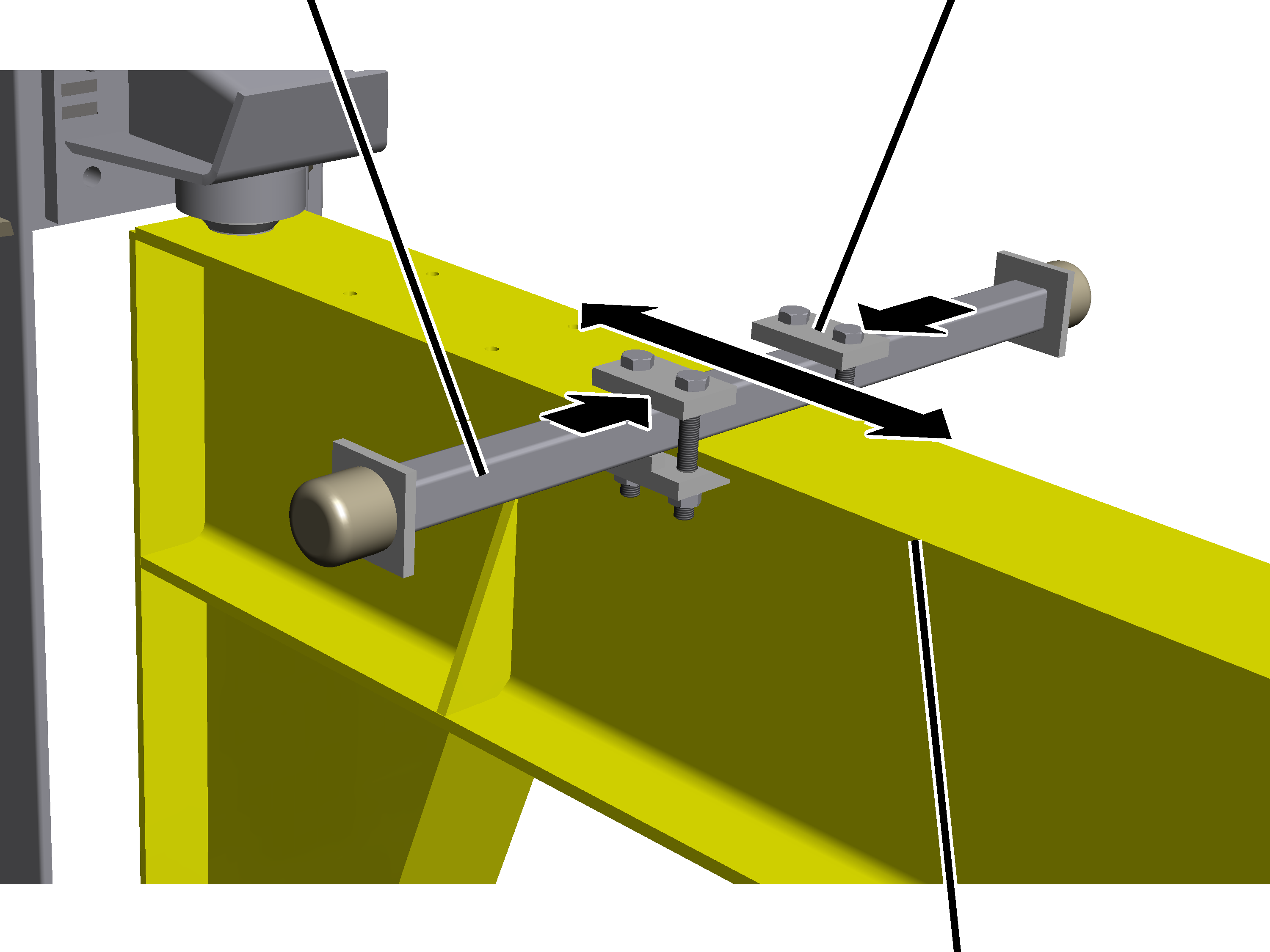

Barra de limitación de giro |
Placa de apriete con tornillos hexagonales |
|
| |
|
|
Brazo |
Colocar la barra de limitación de giro con sus escuadras y placas de
apriete sobre el brazo.
Desplazar la barra de limitación de giro por el brazo en dirección
longitudinal o transversal hasta alcanzar la posición deseada.
Apretar finalmente los tornillos de la barra de limitación de giro en
la posición definitiva.
|
Tornillos hexagonales |
Par de apriete |
|
M12 |
83 Nm |
|
M16 |
200 Nm |
