Montar el seguro antideslizante

Solo con consola abrazadera y consola de soporte a 3 lados.



Consejo

   Antes de montar el seguro antideslizante, el carro debe posicionarse en el tope de la consola soporte del brazo.

   Cargar el carro con la carga nominal y oscilar en todas las direcciones.





	Seguro antideslizante

   Posicionar el seguro antideslizante bajo la consola.

   Marcar las posiciones de perforación para los 4 tacos.





Taladro	Columna

   Perforar los orificios según las indicaciones en el formulario de autorización de perforaciones; diámetro del orificio: 14 mm





   Limpiar los taladros 2x con un cepillo de púas.

   Soplar en los taladros 2x.

Limpiar a fondo. No debe quedar ningún rastro de suciedad o polvo dentro de los taladros.





	Cartucho

   Inyectar mortero en los taladros.

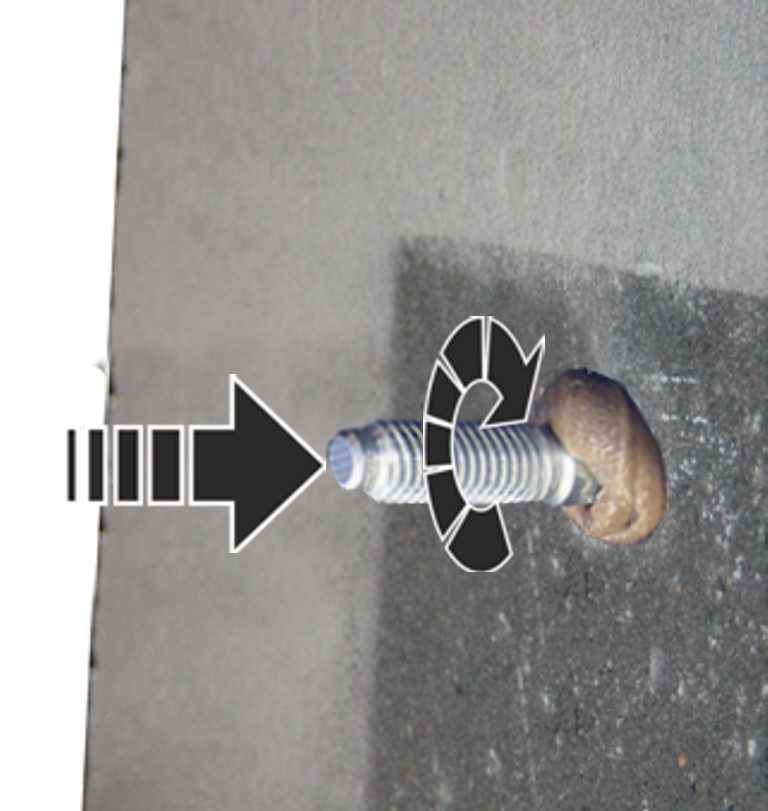

   Insertar la varilla de anclaje en los taladros.





	Seguro antideslizante

   Fijar las varillas de anclaje con los casquillos tensores en el seguro antideslizante.

Procurar que el seguro antideslizante esté justo en el lado inferior de la consola, sin juego alguno.

   Dejar fraguar el mortero químico.

   Apretar la varilla de anclaje con cazoleta, disco de bola y tuerca hexagonal. 40 Nm.

   Apretar con fuerza manual la tuerca de seguridad sobre el anclaje.
