Solo con mando en el panel eléctrico
Este apartado se aplica solo cuando el mando de la grúa pluma giratoria esté alojado en un panel eléctrico.
Montaje de la consola
─ El panel eléctrico se suele montar en el mismo lado que la alimentación de corriente del carro, asomando hacia fuera y colgando hacia abajo.
─ Caso necesario, el panel eléctrico puede montarse también en el lado opuesto del brazo.
─ Si hiciera falta, el panel eléctrico puede también montarse hacia arriba. Alternativamente, el panel eléctrico puede también montarse hacia arriba y orientado hacia dentro.
Las imágenes muestran el montaje de un panel eléctrico colgando hacia abajo por el lado de la alimentación de corriente del carro. El montaje de un panel eléctrico colgando hacia arriba o por el otro lado del brazo no se diferencia en mucho.
|

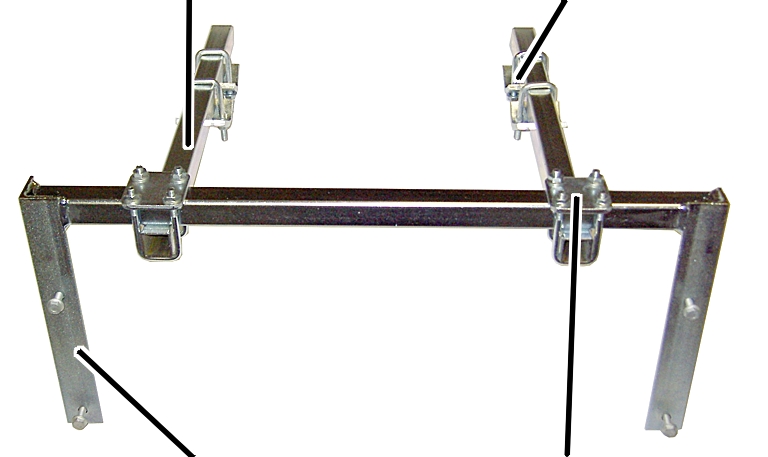

Tubo cuadrado |
Garras |
|
| |
|
Consola |
Abrazadera de tubo |
Insertar sueltas sin apretar las
abrazaderas de tubo (2x) en la consola.
Introducir el tubo cuadrado (2x)
en las abrazaderas. Apretar las tuercas nervadas de las abrazaderas.
23 Nm.
Insertar las garras (4x) sueltas
en los tubos cuadrados.
|

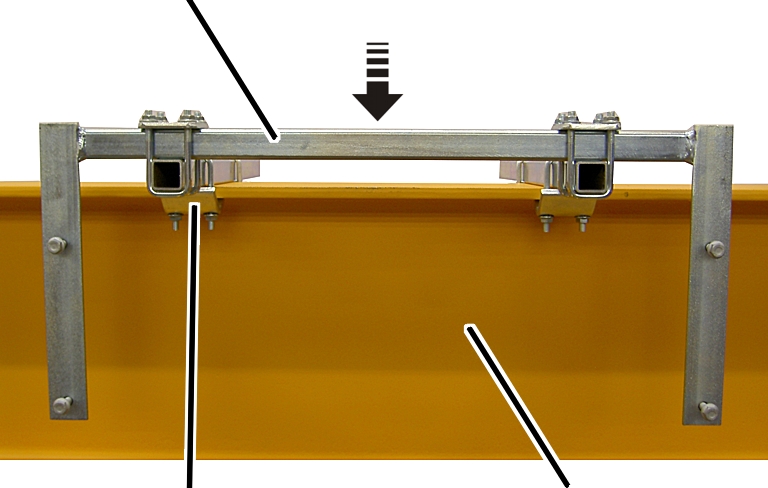

Consola |
|
|
| |
|
Garra |
Brazo |
Colocar la consola con las
garras sobre el brazo de la grúa.
Empujar las garras (4x) por el
brazo y atornillarlas. 23 Nm.

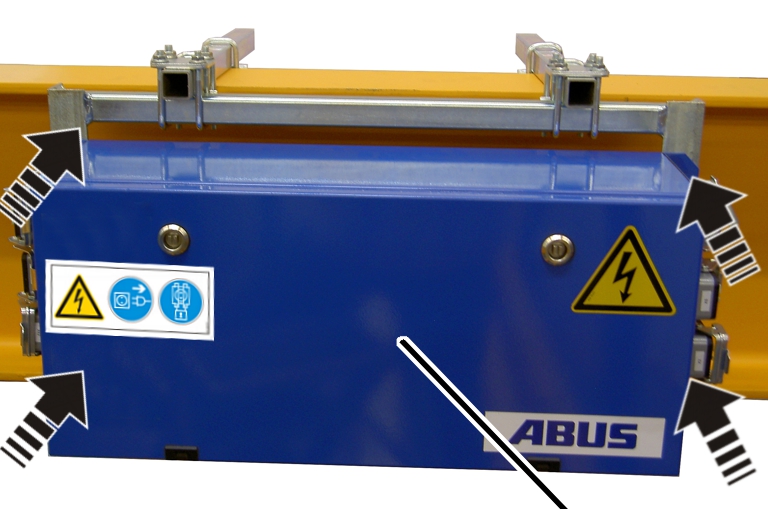

Montaje del panel eléctrico
|
| |
|
|
Panel eléctrico |
Colocar el panel eléctrico sobre
la consola.
Atornillar el panel eléctrico
con tornillos nervados M8x25. 23 Nm.
Conexión de los cables

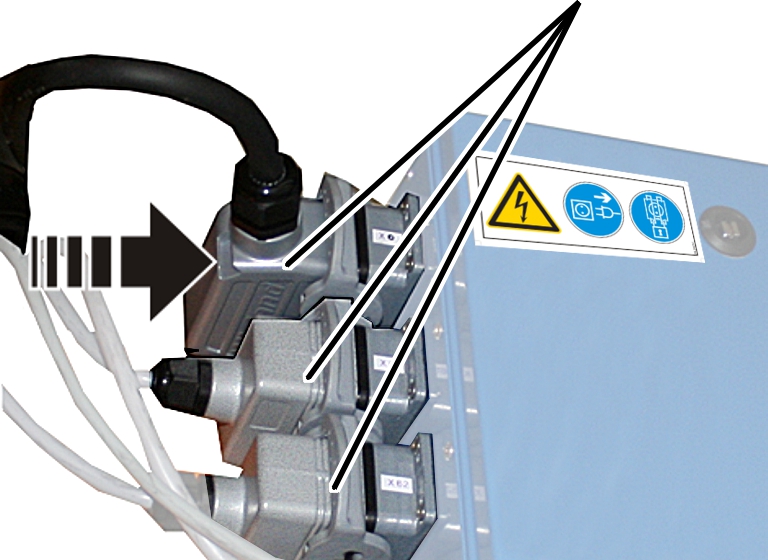

Cables de conexión con enchufes:
|
|
Enchufes |
|
| |
Insertar los enchufes en el
panel eléctrico. Véase esquema eléctrico.
Cerrar los bloqueos de los
enchufes.
Cables de conexión sin enchufes:
|
| |
|

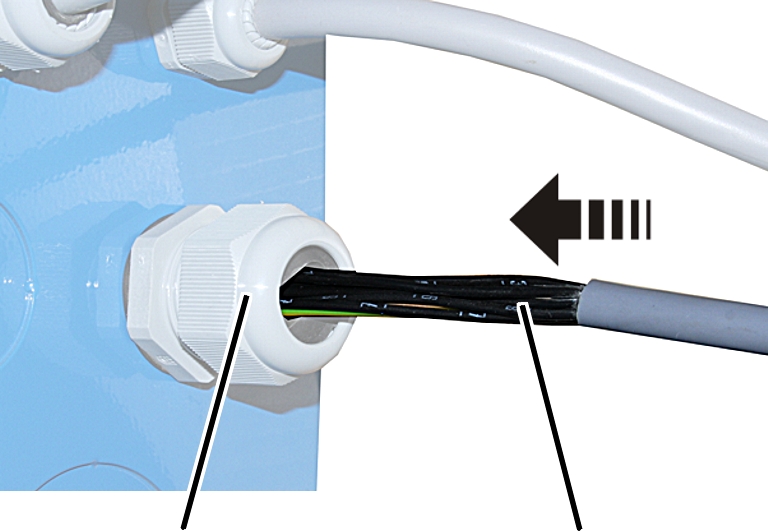

Racor para cables |
Cable redondo |
Caso necesario, romper el
troquel de pasacables en el panel eléctrico.
Montar el racor para cables.
Insertar el cable de conexión
por el racor para cables.
Apretar el racor para cables
hasta que el cable quede seguro y bien fijado.
Conectar los cables dentro del
panel eléctrico. Véase esquema eléctrico.
