Solo con mando a distancia ABURemote
Este apartado se aplica solo cuando la grúa pluma giratoria se controle mediante un mando a distancia por radio ABURemote.
|
Garras |
Tubo cuadrado vertical |
|
| |
|
Brazo |
Abrazadera de tubo |
Colocar el tubo cuadrado
horizontal sobre el brazo y deslizarlo de forma que los carros de línea de la
alimentación de corriente del carro no choquen contra la carcasa.
Atornillar el tubo cuadrado
horizontal con las garras (2x) sobre el brazo. 23 Nm.
Insertar el tubo cuadrado
vertical con la abrazadera de tubo en el tubo cuadrado horizontal.
Apretar la abrazadera de tubo.
23 Nm.
|

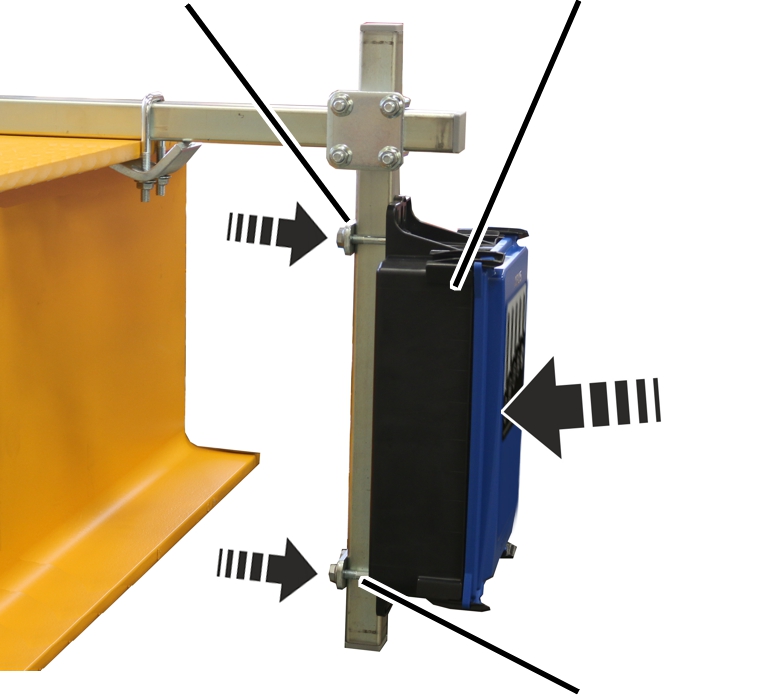

Placa |
Receptor |
|
| |
|
|
Arco roscado |
Pasar los arcos roscados (2x)
por las lengüetas del receptor.
Insertar el receptor con los
arcos roscados desde delante sobre el tubo cuadrado vertical.
Colocar las placas desde atrás
sobre los arcos roscados.
Atornillar las placas con
tuercas nervadas M8. 23 Nm.
Conexión de los cables
Conectar los cables dentro del
receptor. Véase esquema eléctrico.
Tender el cable desde el
receptor a lo largo del tubo cuadrado hasta el mando.
Fijar el cable de conexión con
bridas para cables.
