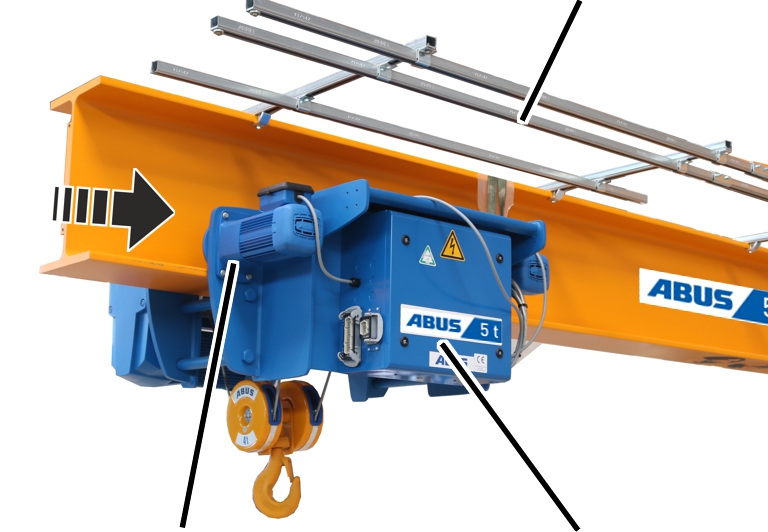

Solo para grúa pluma giratoria con polipasto de cable
El polipasto de cable debe montarse de tal forma que los mecanismos de traslación señalen hacia la izquierda del brazo (visto desde el eje de giro).
|
|
Lado izquierdo del brazo |
|
| |
|
Motor de carro |
Polipasto de cable |
Girar el polipasto de cable de
forma que los mecanismos de traslación estén al lado izquierdo del brazo.
Observar las disposiciones sobre
seguridad laboral y levantar el polipasto de cable.
Insertar el polipasto de cable
desde el extremo del brazo sobre éste y apoyarlo sobre sus roldanas.

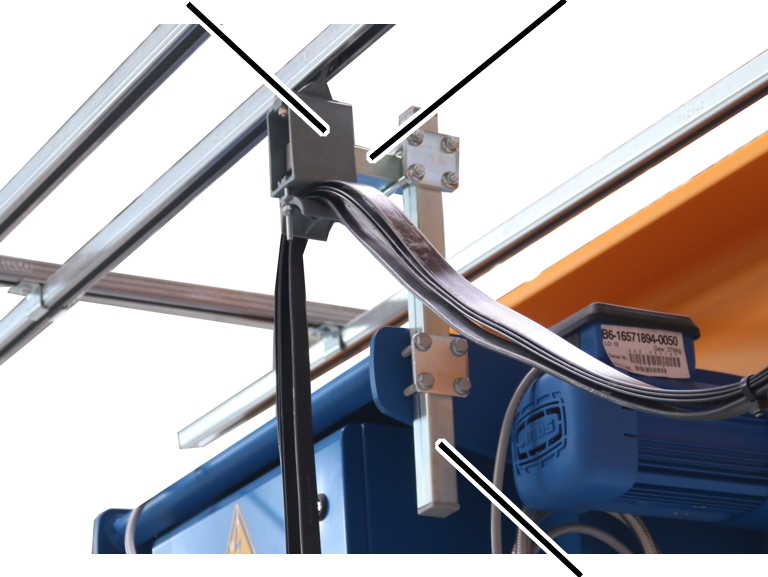

Montaje del arrastre de corriente del carro
|
Carro de arrastre |
Tubo cuadrado horizontal |
|
| |
|
|
Tubo cuadrado vertical |
Atornillar el tubo cuadrado
vertical con tornillos nervados M8 y placa al polipasto de cable.
23 Nm.
Insertar el tubo cuadrado
horizontal en el carro tomacorriente.
Atornillar el tubo cuadrado
horizontal con la abrazadera de tubo al tubo cuadrado vertical. 23 Nm.

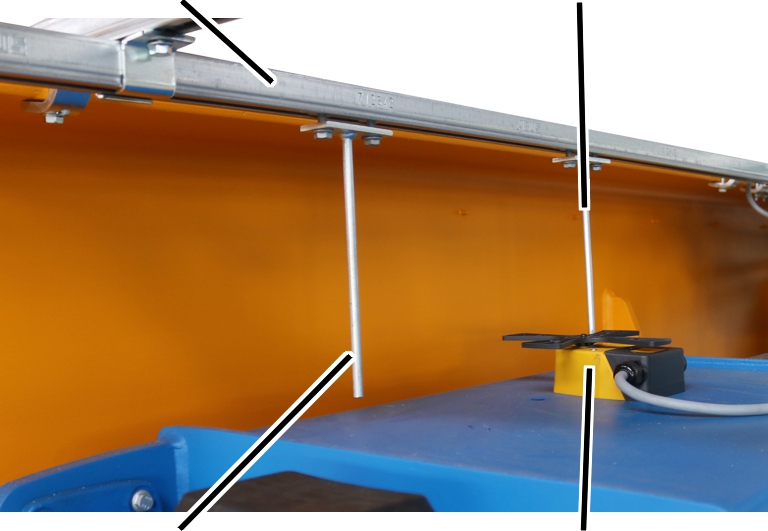

Montar el interruptor fin de carrera del carro
|
Perfil en C |
Levas de conmutación |
|
| |
|
Levas de conmutación |
Interruptor de cruceta |
Caso necesario: montar un perfil
en C adicional para las levas de conmutación en el sistema de guía de
arrastre.
Montar el interruptor de cruceta
en el polipasto de cable.
Insertar y conectar el cable de
conexión del interruptor de cruceta en el polipasto de cable.
Insertar la leva de conmutación
en el perfil en C y atornillarlo.
