Solo con motorreductor de giro
El sistema giratorio con motorreductor de giro se monta DESPUÉS de enderezar el brazo.

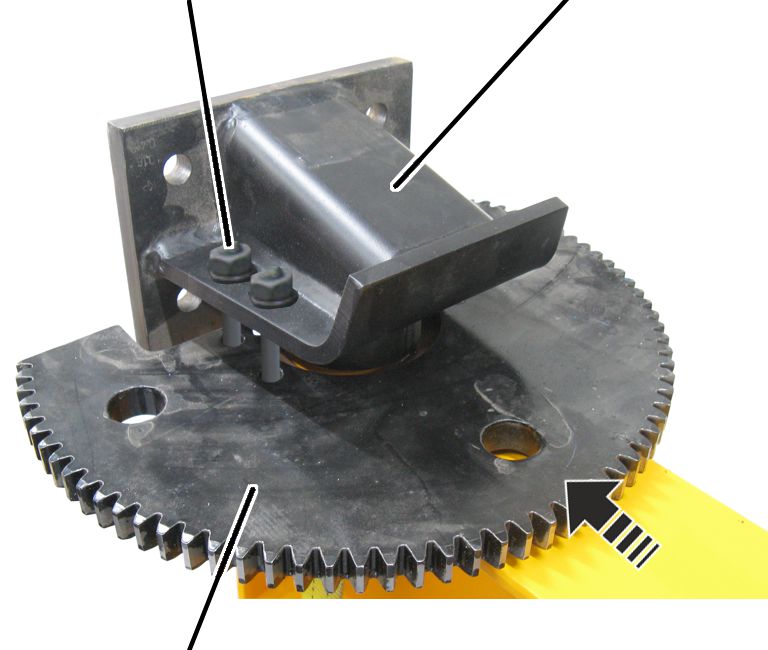

Atornillar el segmento dentado en el rodamiento de pared
|
Tornillos de alta resistencia con arandelas y tuercas hexagonales |
Rodamiento de pared |
|
| |
|
Segmento dentado |
|
Atornillar el segmento dentado y
el rodamiento de pared con los tornillos de alta resistencia correspondientes
(4x), arandelas (8x) y tuercas (4x) y apretar con el par de apriete
requerido.
|
Tamaño |
Tornillo de alta resistencia |
Par de apriete |
|
WL 35/WL 50 |
M12x60 |
120 Nm |
|
WL 60/WL 70 |
M16x70 |
284 Nm |

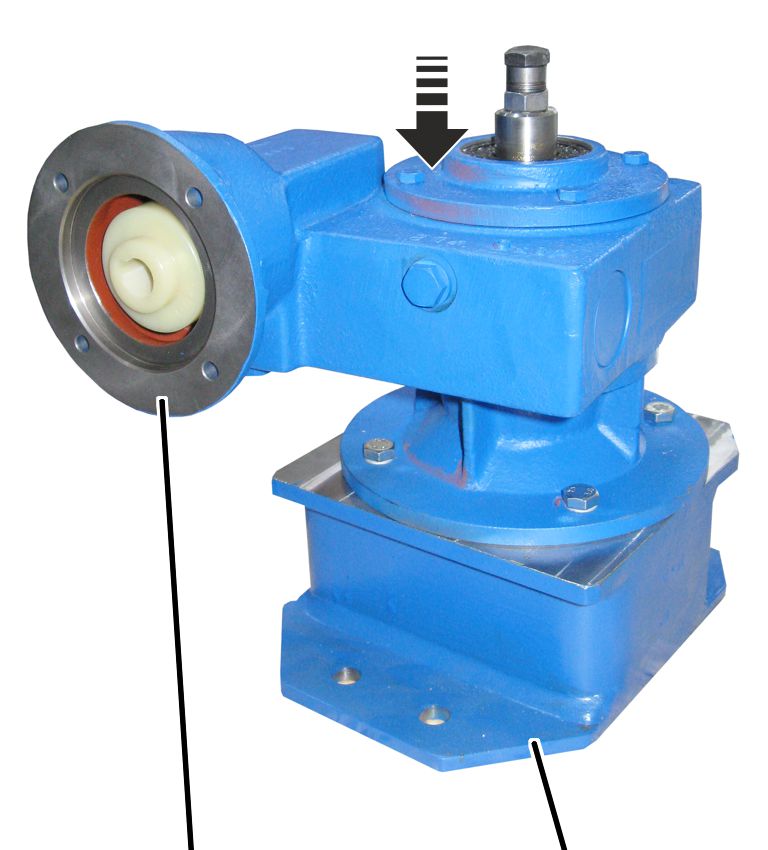

Montaje del motorreductor de giro en el sistema giratorio
|
| |
|
Motorreductor de giro |
Sistema giratorio |
Colocar el motorreductor de giro sobre el sistema giratorio.
Solo con WL 35, WL 60 y WL 70: Fijar el engranaje de
giro con tornillos hexagonales (4x) y arandelas (4x).
|
Tamaño |
Tornillo hexagonal |
Par de apriete |
|
WL 35 |
M8x20 |
8 Nm |
|
WL 60/WL 70 |
M12x30 |
35 Nm |
Solo con WL 50:
Fijar el Engranaje de giro con tornillos
nervados M10x25 (4x). 35 Nm.
Las imágenes muestran un acoplamiento con ranura. Según el tipo de motor puede ser distinto. El montaje en el carro no se diferencia mucho.
|
Motor de giro |
Ranura |
|
| |
|
|
Engranaje de giro |
Insertar la ranura en el eje motriz del motor de giro.
Asegurar la ranura con un tornillo prisionero.
Insertar el motor de giro en el engranaje de giro.
Atornillar el motor de giro con tornillos hexagonales M6x20 (4x).
10 Nm.
Montaje del sistema giratorio en el brazo
|

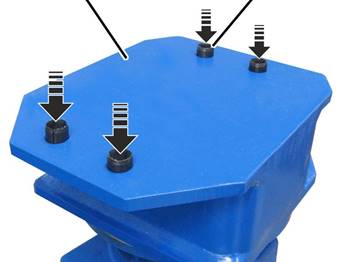

Sistema giratorio |
Casquillos tensores |
|
| |
Insertar golpeando los casquillos tensores hasta la mitad en los
orificios del sistema giratorio.
|

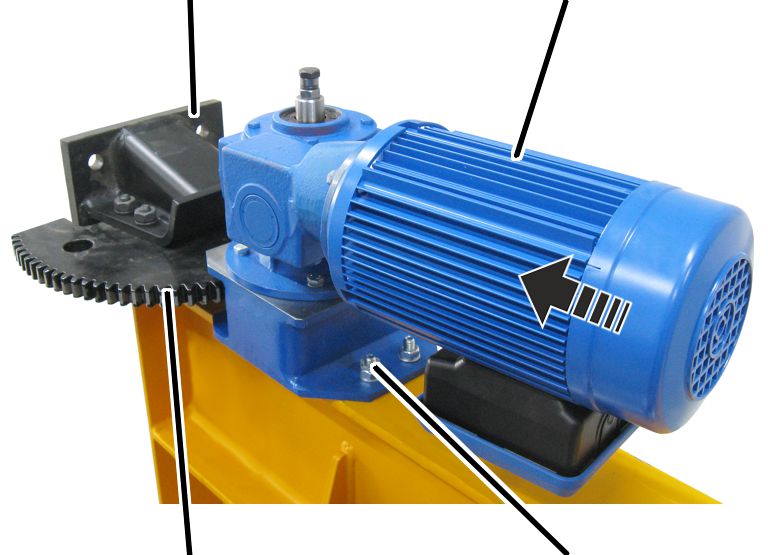

Rodamiento de pared |
Motor de giro |
|
| |
|
Segmento dentado |
Sistema giratorio |
Colocar el motorreductor de giro en contacto con el segmento
dentado.
Atornillar el sistema giratorio en el brazo con casquillos tensores
(4x), tornillos hexagonales (4x), arandelas (8x) y tuercas (4x). 45 Nm.
|
Sistema giratorio |
Tuercas de seguridad |
|
| |
Asegurar la unión por tornillos con tuercas de seguridad (4x)

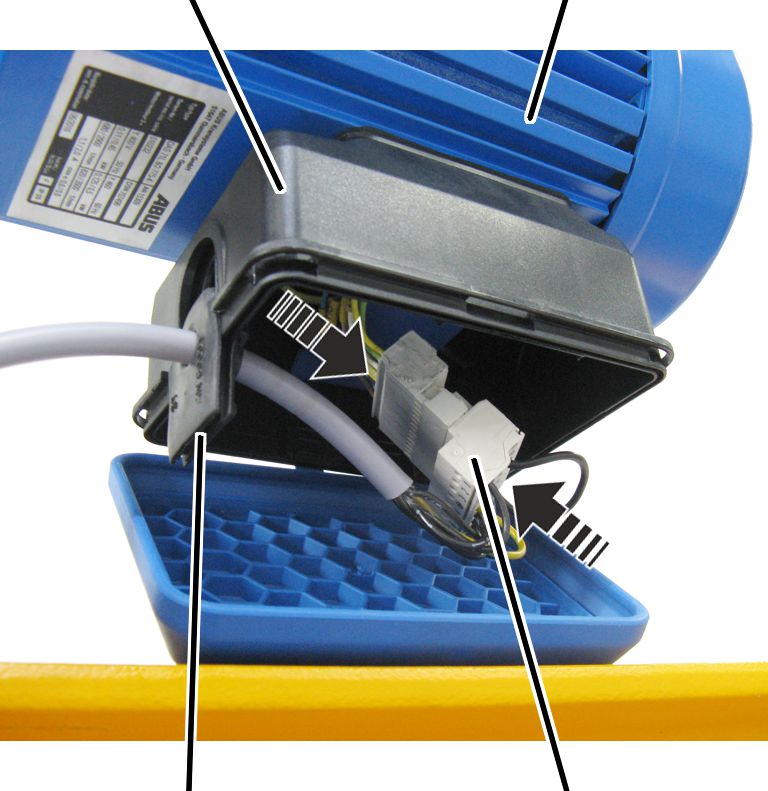

Insertar los cables de conexión en la carcasa del conector y conectarlos
|
Parte inferior de la carcasa del conector |
Motor de giro |
|
| |
|
Pasacables |
Enchufes |
Abra la tapa de carcasa.
Insertar el paso de cable y con esta del enchufe.
Cerrar la carcasa del conector
|
| |
|
Tapa de carcasa |
Parte inferior de la carcasa del conector |
Encajar la tapa de la carcasa en la parte inferior de la carcasa del
conector.
