Solo en caso de freno manual ajustable
Un freno anual ajustable aumenta la resistencia por rozamiento mediante un forro de freno en el rodamiento de pared superior. La resistencia de rozamiento se ajusta con un tornillo.

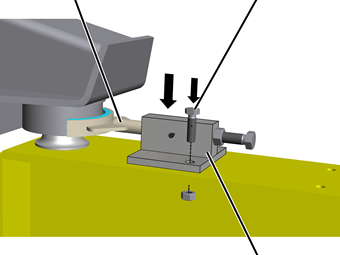

Atornillar el freno manual ajustable
|
Horquilla |
Tornillo hexagonal |
|
| |
|
|
Guía |
Colocar entre el manual ajustable ya montado (estado de entrega)
sobre la vida superior y presionar la horquilla con el forro de freno contra el
rodamiento de pared.
Atornillar la pieza guía y la horquilla con tornillos hexagonales
(4x) y arandelas (4x). 45 Nm.

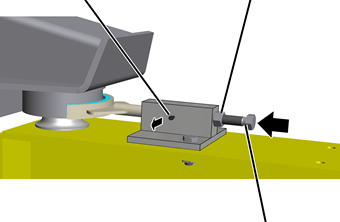

Ajustar la resistencia de oscilación
|
Tornillo de fijación |
Contratuerca |
|
| |
|
|
Tornillo de ajuste |
Aflojar el tornillo de fijación.
Ajustar la resistencia de oscilación deseada con el tornillo de
ajuste.
Fijar el ajuste del tornillo con la contratuerca.
