Según la versión de la grúa se monta ahora un dispositivo eléctrico de desconexión en el final de carrera de giro, que limita el alcance de giro de la grúa.

El final de carrera de giro eléctrico consta de dos o cuatro interruptores de fin de carrera, que se fijan con un soporte a la consola soporte del brazo, y de levas de conmutación de plástico flexible, que se fijan al bloque de conmutación con una cinta adhesiva especial de velcro.

Según el tipo demando y de desconexión (desconexión previa y desconexión final) deberán montarse los interruptores de fin de carrera en posiciones distintas.

Si el bloque de conmutación aún no ha sido ensamblado, continue aquí. Caso contrario, salte este apartado.

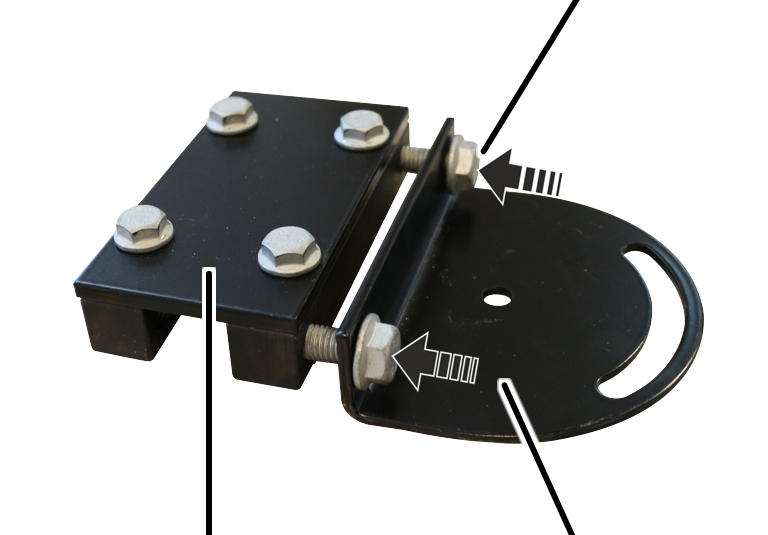

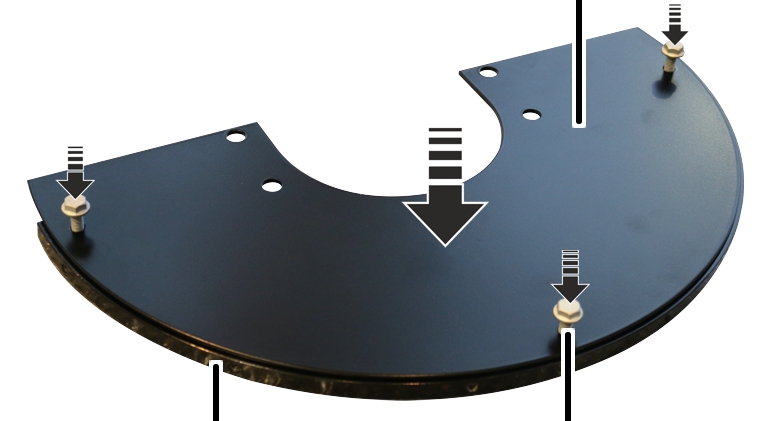

   Atornillar la placa de fijación a la cartela de fijación con tornillos nervados M8x25 (3x). 35 Nm.

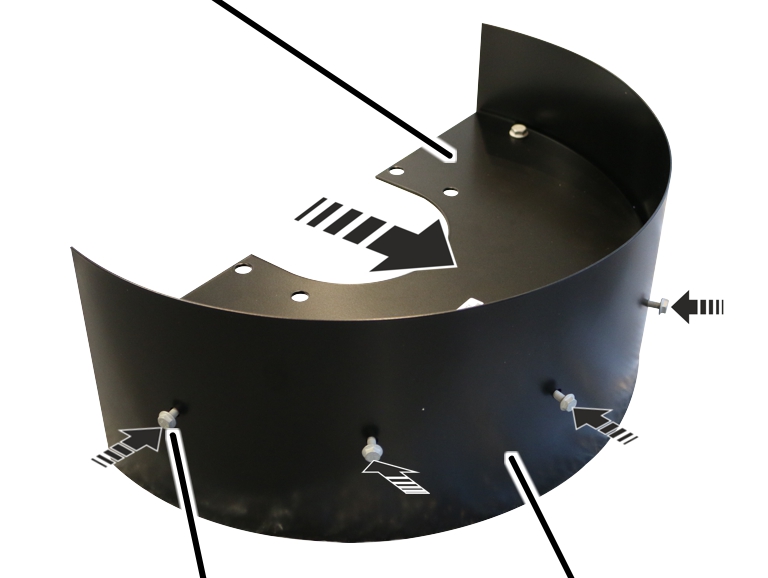

   Atornillar la cartela de fijación a la chapa de fijación con tornillos nervados M6x16 (6x). 16 Nm.

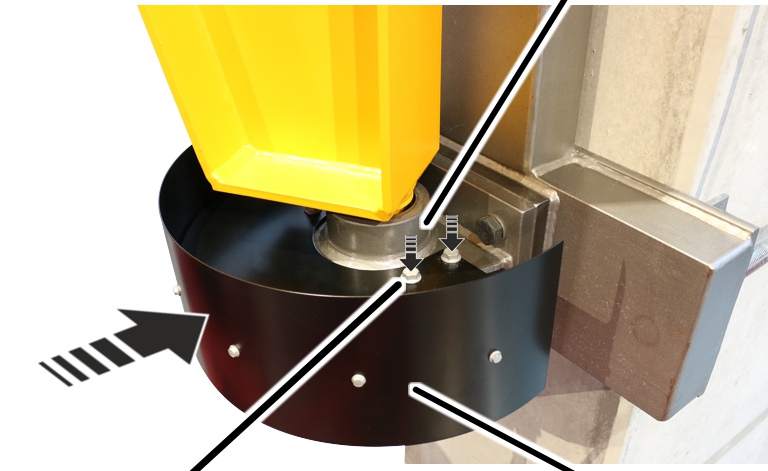

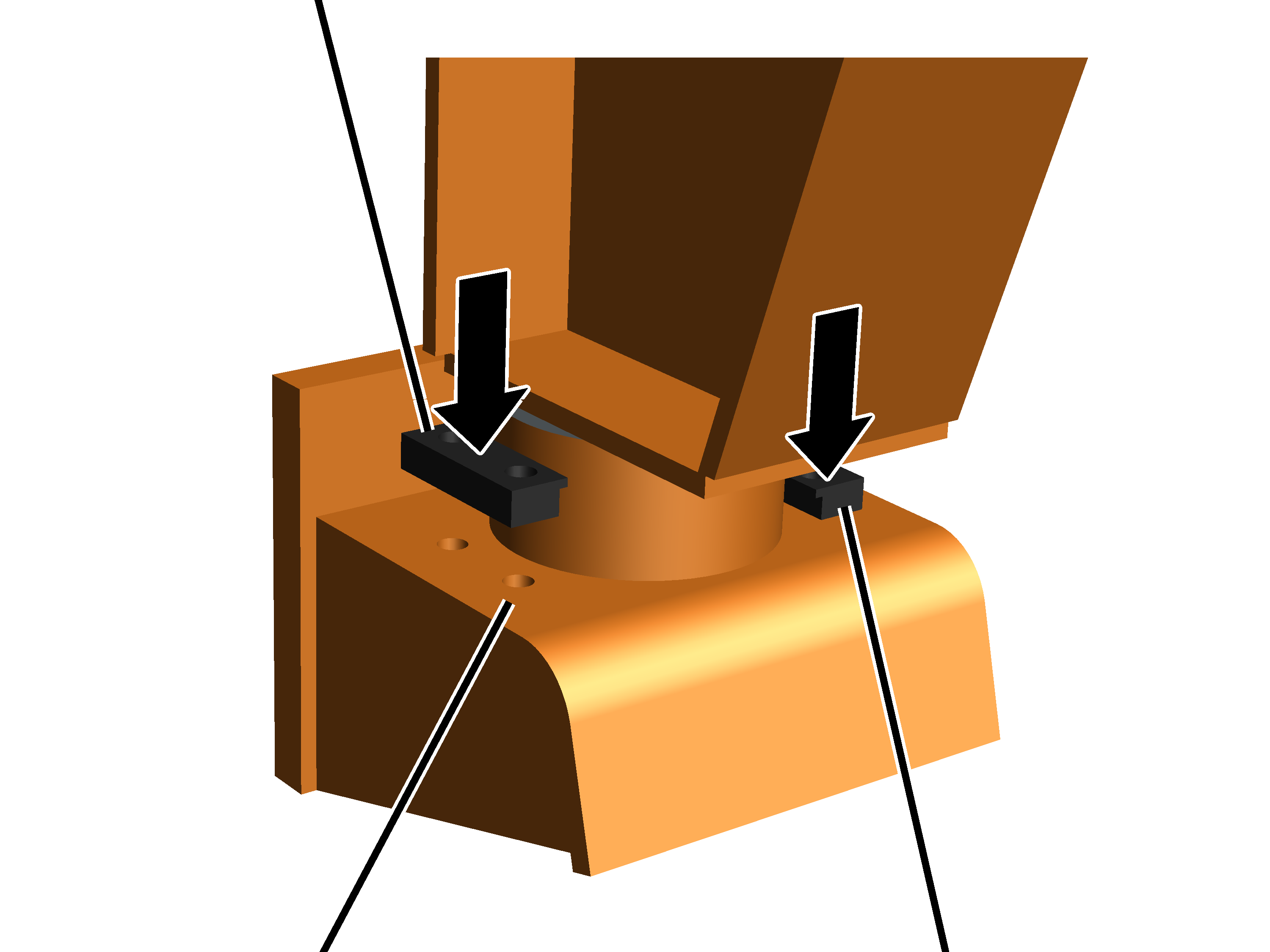

   Atornillar el bloque de conmutación al rodamiento de pared con tornillos nervados (4x) y tuercas nervadas (4x).

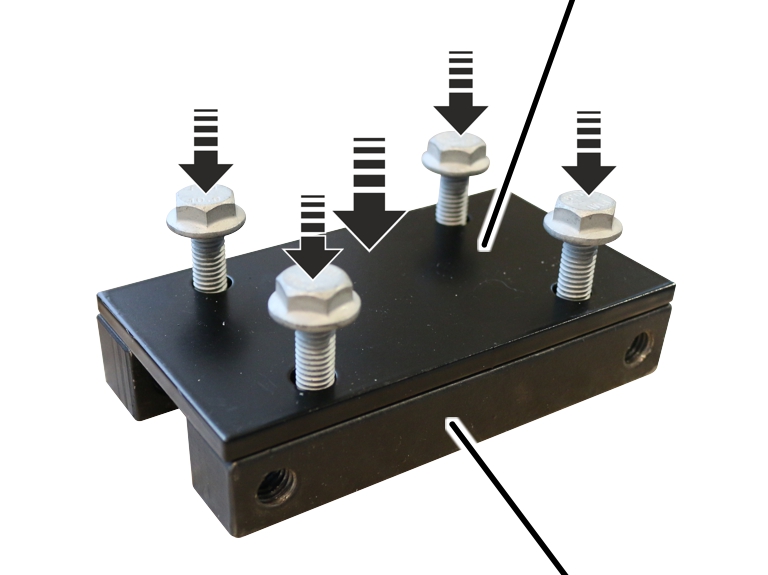

   Atornillar la chapa con tornillos nervados M8x25 (4x) a las piezas de apriete (2x). 35 Nm.

   Atornillar el elemento de nivelación con tornillos nervados M10x20 (2x) a la pieza de apriete. 65 Nm.

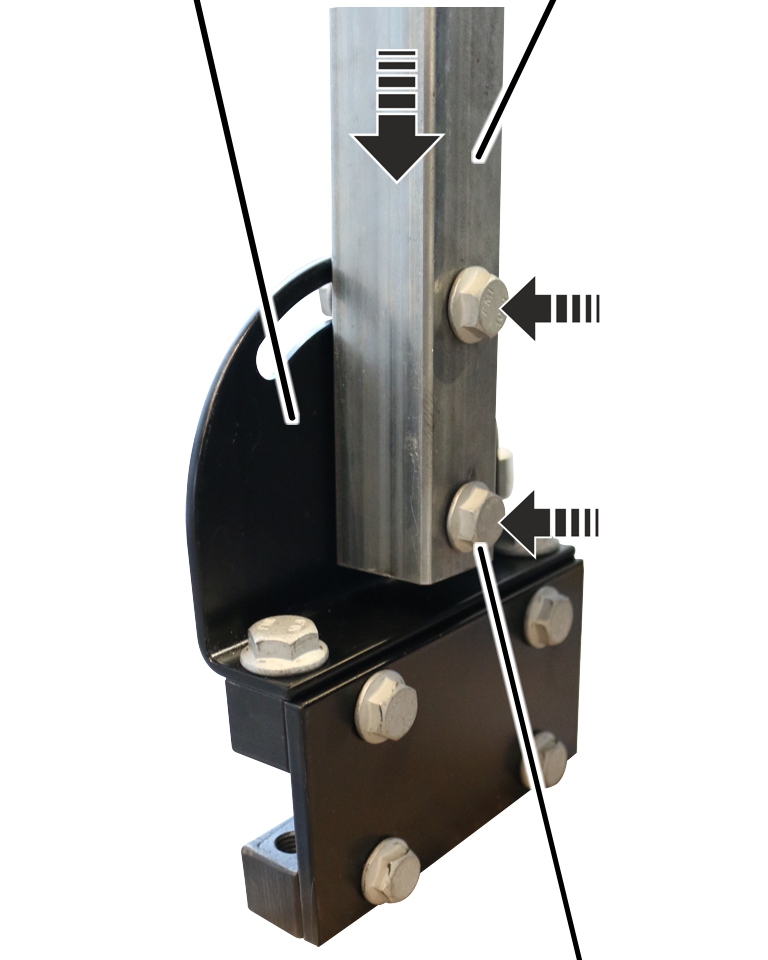

   Atornillar el tubo cuadrado con tornillos nervados M8x40 (2x) y tuercas nervadas M8 (2x) al elemento de nivelación. 35 Nm.

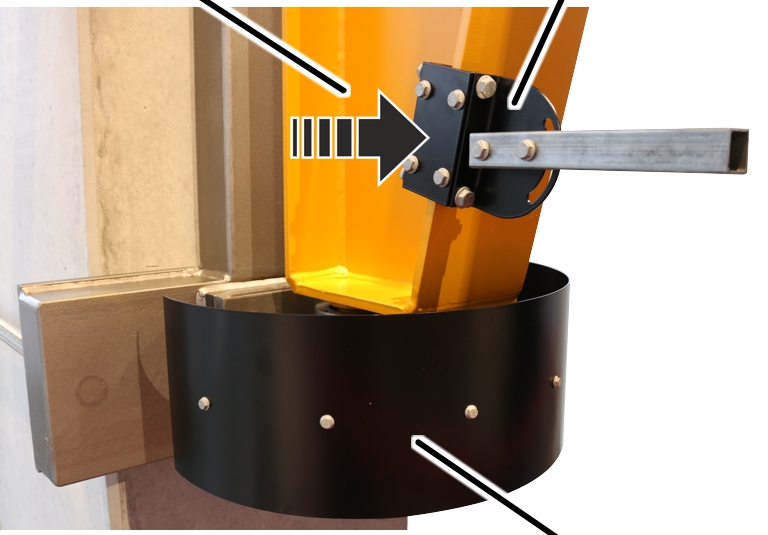

   Atornillar la pieza de apriete con el elemento de nivelación y el tubo cuadrado a un lado de la consola soporte del brazo con tornillos nervados M10x40 (2x). 65 Nm.

   Nivelar el tubo cuadrado en horizontal.

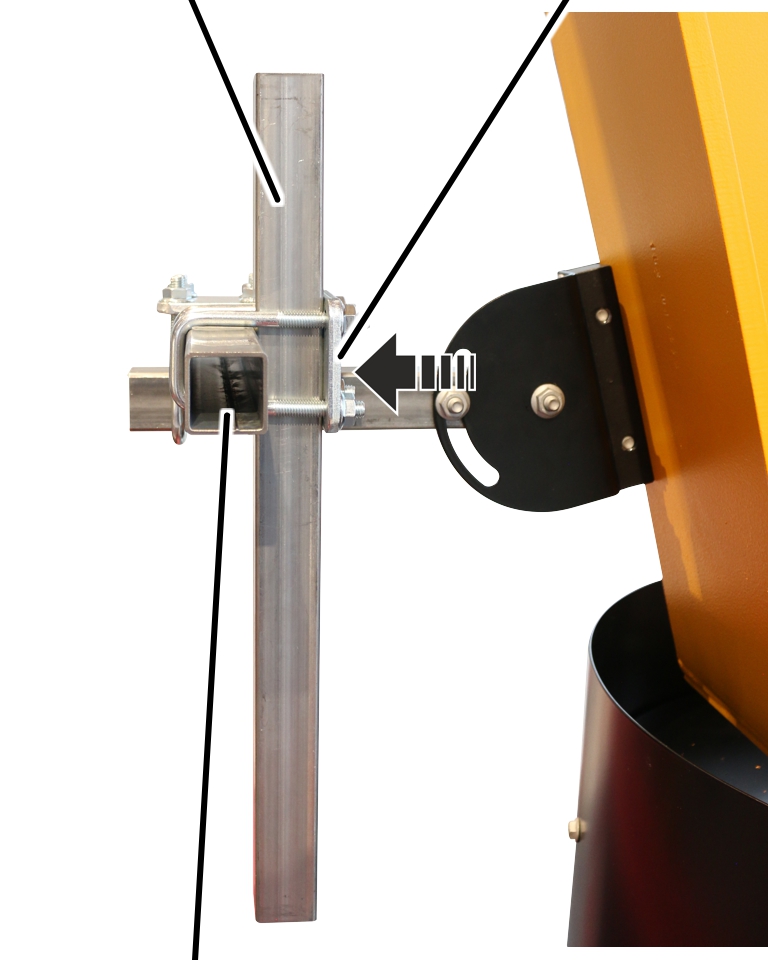

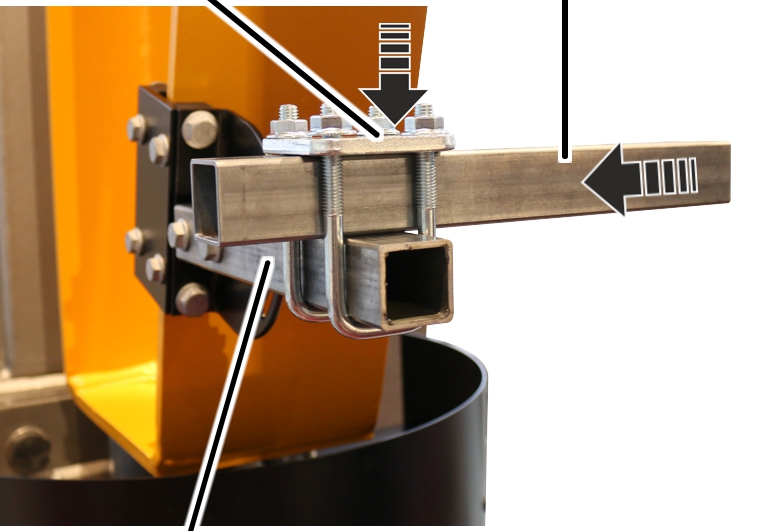

   Atornillar el segundo tubo cuadrado con abrazadera de tubo y tuercas nervadas M8 girado 90º al tubo cuadrado horizontal por ahora sin apretar del todo.

Luego deberán aún enderezarse los interruptores fin de carrera. Por ello, el tubo cuadrado no debe apretarse todavía con el par de apriete.

   Atornillar el tubo cuadrado vertical desde dentro al tubo cuadrado horizontal antes montado con una abrazadera de tubo y tuercas nervadas M8, pero sin apretar.

Luego deberán aún enderezarse los interruptores fin de carrera. Por ello, el tubo cuadrado no debe apretarse todavía con el par de apriete.

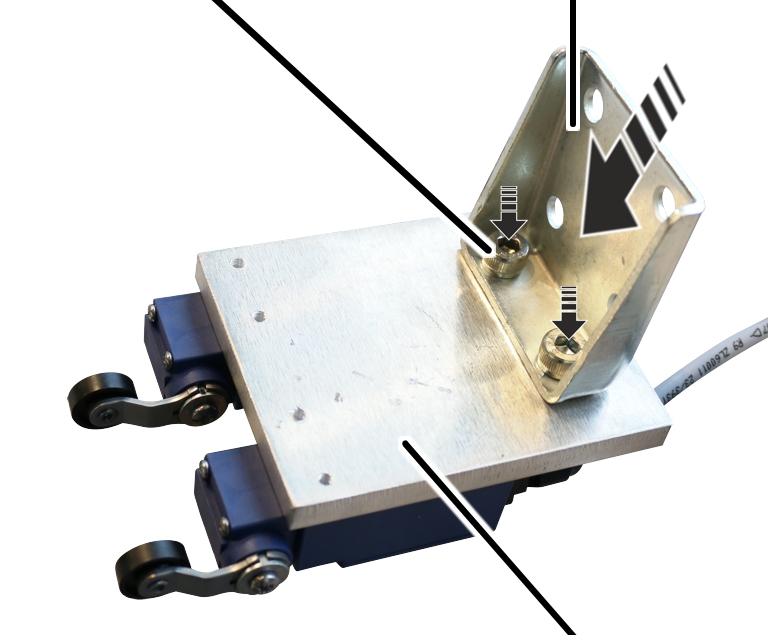

   Atornillar las escuadras (2x) con tornillos cilíndricos M8x10 (4x) a la placa de conexión (2x) . 35 Nm.

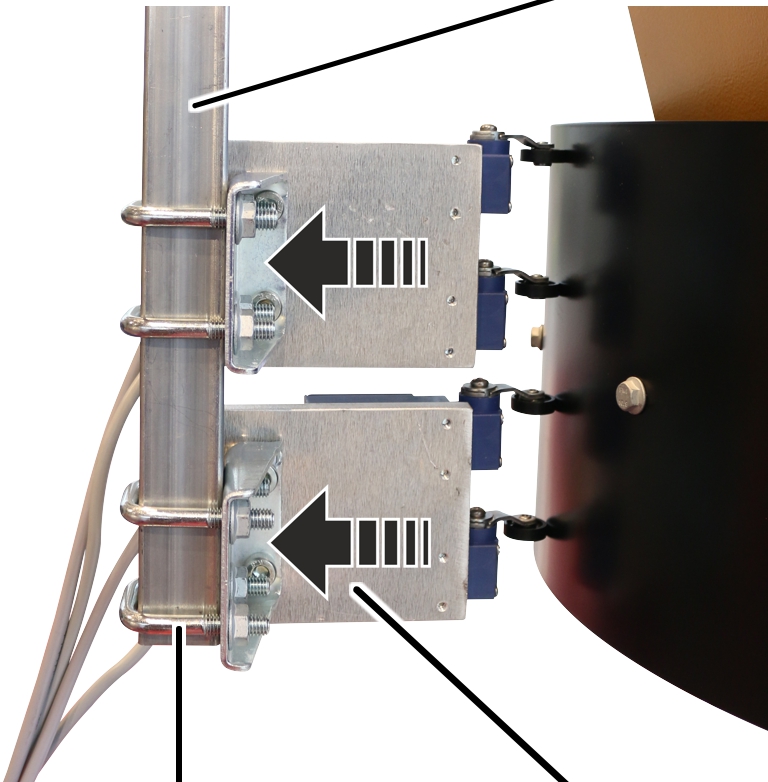

   Atornillar las escuadras (2x) con arcos roscados (4x) y tuercas nervadas M8 (8x) al tubo cuadrado vertical. 35 Nm.

¡Los interruptores fin de carrera deben montarse en el mismo lado!

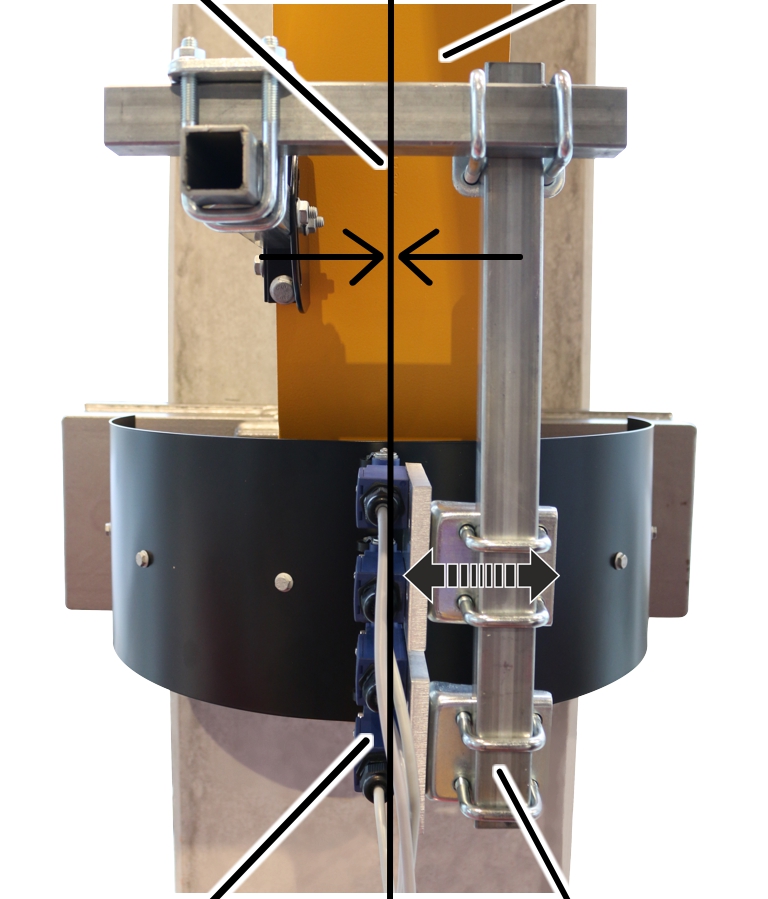

   Desplazar el brazo de forma que la consola soporte del brazo esté centrada con el bloque de conmutación.

   Orientar los tubos cuadrados vertical y horizontal de forma que los interruptores fin de carrera señalen al centro de la consola soporte del brazo y toquen el bloque de conmutación.

Las ruedecillas del interruptor fin de carrera deben rodar por la superficie del bloque de conmutación.

   Apretar las abrazaderas. 15 Nm.

   Girar el brazo hasta que se encuentre en la posición deseada para la desconexión previa o desconexión final.

   Marcar el punto de conmutación y desplazar el brazo hacia un lado.

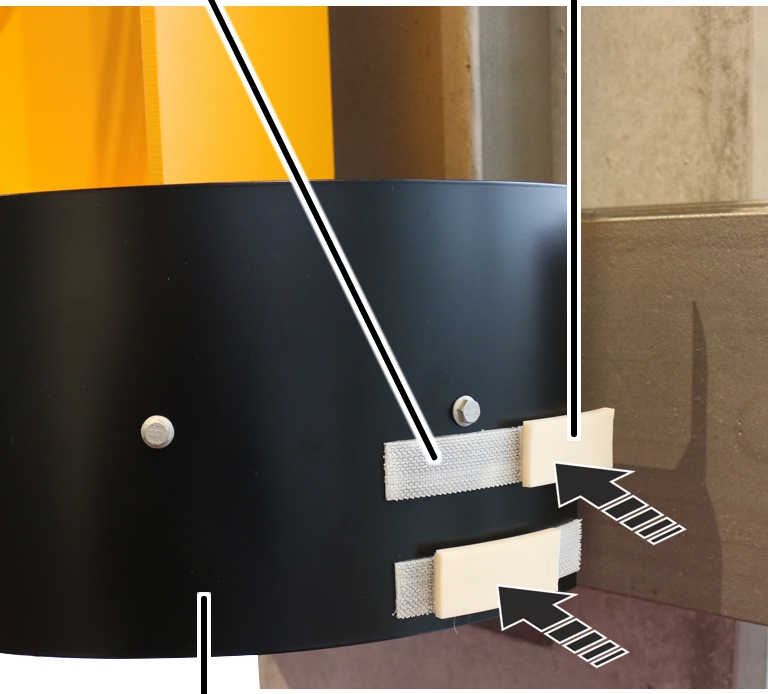

   Pegar la cinta adhesiva de velcro sobre el bloque de conmutación.

El interruptor fin de carrera debe desplazarse centrado sobre la leva de mando.

La cinta adhesiva de velcro para la desconexión final (arriba) debería adherirse unos centímetros más en dirección del giro.

   Presionar las levas de conmutación sobre la cinta adhesiva de velcro de forma que el interruptor fin de carrera se accione en los puntos de conmutación correspondientes.

   Repetir el proceso para todos los puntos de conmutación.

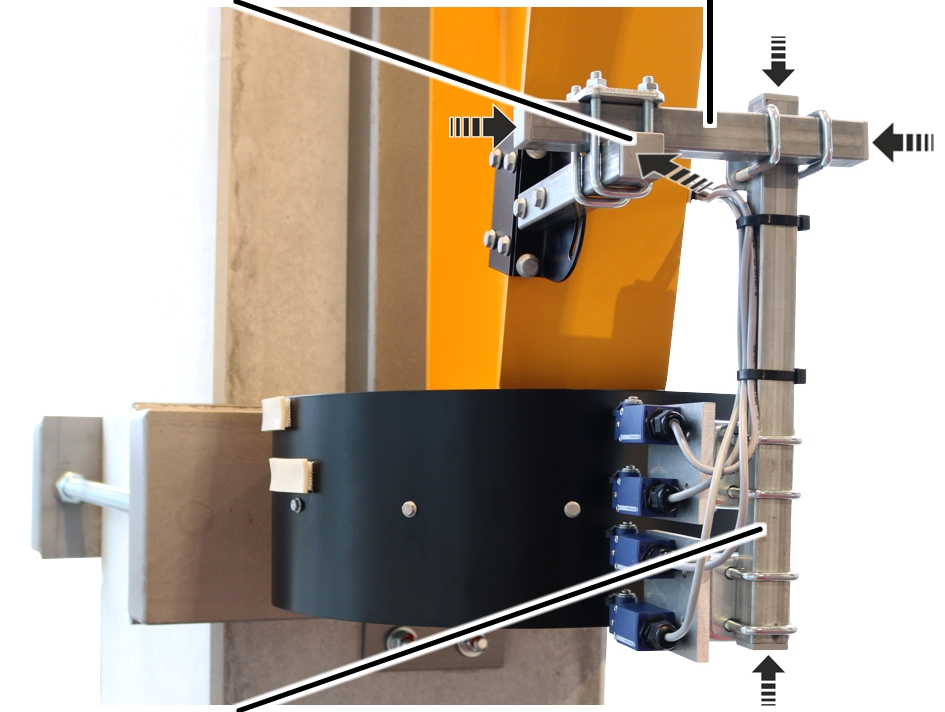

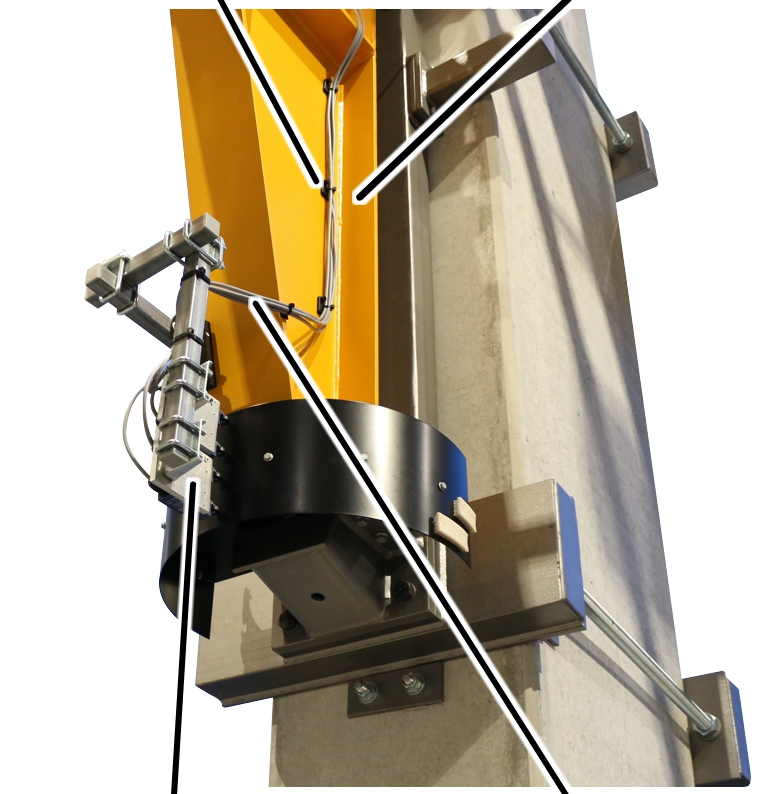

   Tender los cables de conexión desde los interruptores limítrofes hasta el mando.

   Fijar los cables de conexión a los sujetacables en la consola soporte del brazo con bridas.

   Insertar los cables de conexión en el mando y conectarlos. Véase esquema eléctrico.

   Comprobar el final de carrera de giro eléctrico.

   SI los tubos cuadrados asoman demasiado:

Recortar los tubos cuadrados.

   Presionar los tapones laminados en los extremos de los tubos cuadrados.
