Montaje de la caja eléctrica

Solo con mando en caja eléctrica

Este apartado se aplica solo cuando el mando de la grúa pluma giratoria esté alojado en una caja eléctrica.



¡Fallos en caso de montaje horizontal! Si la caja eléctrica se monta en posición horizontal, los contactores en su interior pueden no conmutar correctamente. Podrían producirse fallos de funcionamiento. Monte la caja eléctrica en posición vertical.



Las imágenes muestran el montaje de una caja eléctrica colgando hacia abajo por el lado de la alimentación de corriente del carro. El montaje de una caja eléctrica colgando hacia arriba o por el otro lado del brazo no se diferencia en mucho.





Tubo cuadrado vertical
Caja eléctrica	Tubo cuadrado horizontal

   Colocar el tubo cuadrado horizontal sobre el brazo y deslizarlo de forma que los carros de línea de la alimentación de corriente del carro no choquen contra la caja eléctrica.

   Atornillar el tubo cuadrado horizontal con las garras. 23 Nm.

   Atornillar la caja eléctrica con arcos roscados al tubo cuadrado vertical.

   Insertar el tubo cuadrado vertical con la abrazadera de tubo en el tubo cuadrado horizontal.

   Apretar la abrazadera de tubo. 23 Nm.





Las figuras muestran la caja eléctrica en un mando directo. La introducción de los cables en un mando electrónico no se diferencia mucho de ésta.



	Pasacables
Extremos de los cables	Cable de conexión



   Pasar el cable por el pasacables.

   Insertar el pasacables en la caja eléctrica.





   Conectar los cables en la caja eléctrica. Véase esquema eléctrico.

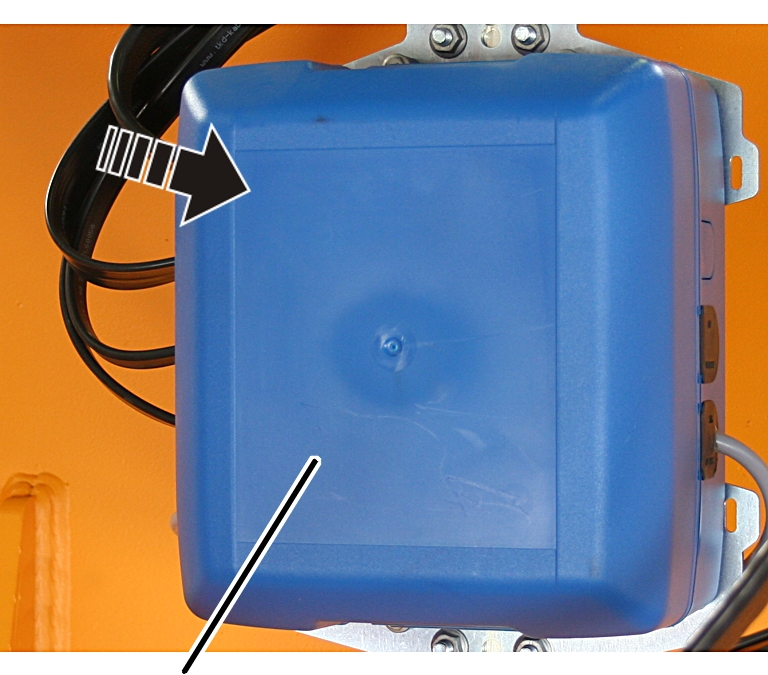

Tapa de carcasa

   Encajar la tapa de la carcasa en la parte inferior de la caja eléctrica.

   Presionar la tapa hasta que engarce arriba y abajo.
