En algunas grúas pluma giratorias se instala solo una caja de fusibles. El montaje de esta caja resultará del volumen de suministro.

En la caja se alojan tres fusibles para proteger la grúa.

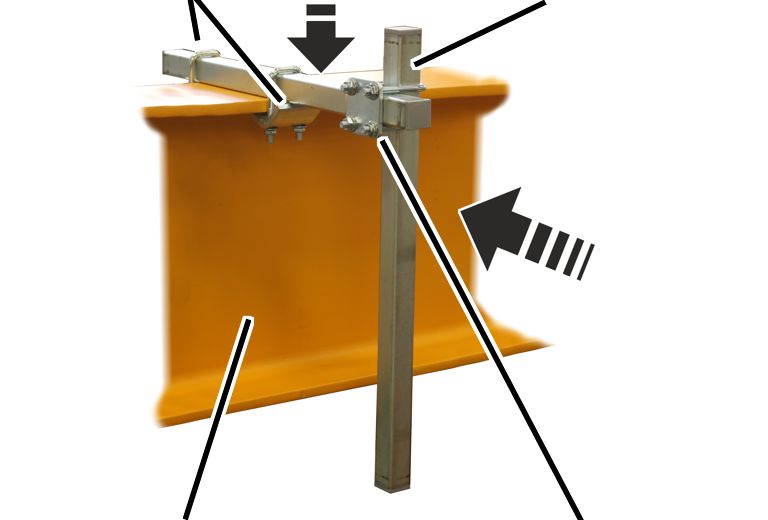

   Colocar el tubo cuadrado horizontal sobre el brazo y deslizarlo de forma que los carros de línea de la alimentación de corriente del carro no choquen contra la carcasa.

   Atornillar el tubo cuadrado horizontal con las garras (2x) sobre el brazo. 23 Nm.

   Insertar el tubo cuadrado vertical con la abrazadera de tubo en el tubo cuadrado horizontal.

   Apretar la abrazadera de tubo. 23 Nm.

   Pasar los arcos roscados (2x) por las lengüetas de la caja.

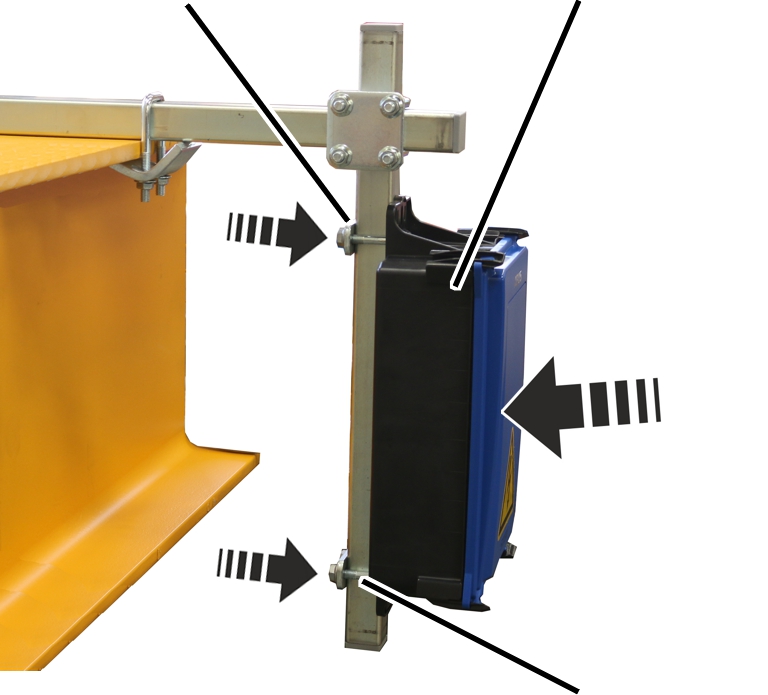

   Insertar la caja con los arcos roscados desde delante sobre el tubo cuadrado vertical.

   Colocar las placas desde atrás sobre los arcos roscados.

   Atornillar las placas con tuercas  nervadas M8. 23 Nm.

   Presionar los clips de cierre de la carcasa por un lado.

   Volcar la tapa lateralmente.

●   La tapa se suelta por sí sola de los clips del otro lado al abatirla.

   Quitar el apantallado de los cables de conexión unos 20 cm.

   Pasar el cable de conexión por el pasacables adecuado (junta).

En la carcasa hay pasacables adecuados para cables redondos delgados y gruesos, así como para cables planos.

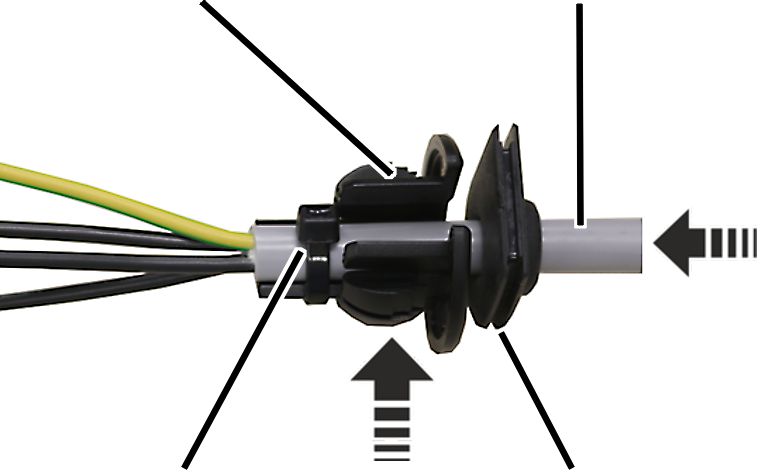

   Insertar el cable de conexión por el pasacables (descarga de tracción) y fijarlo con brida.

   Insertar el cable de conexión con ambos pasacables en la carcasa.

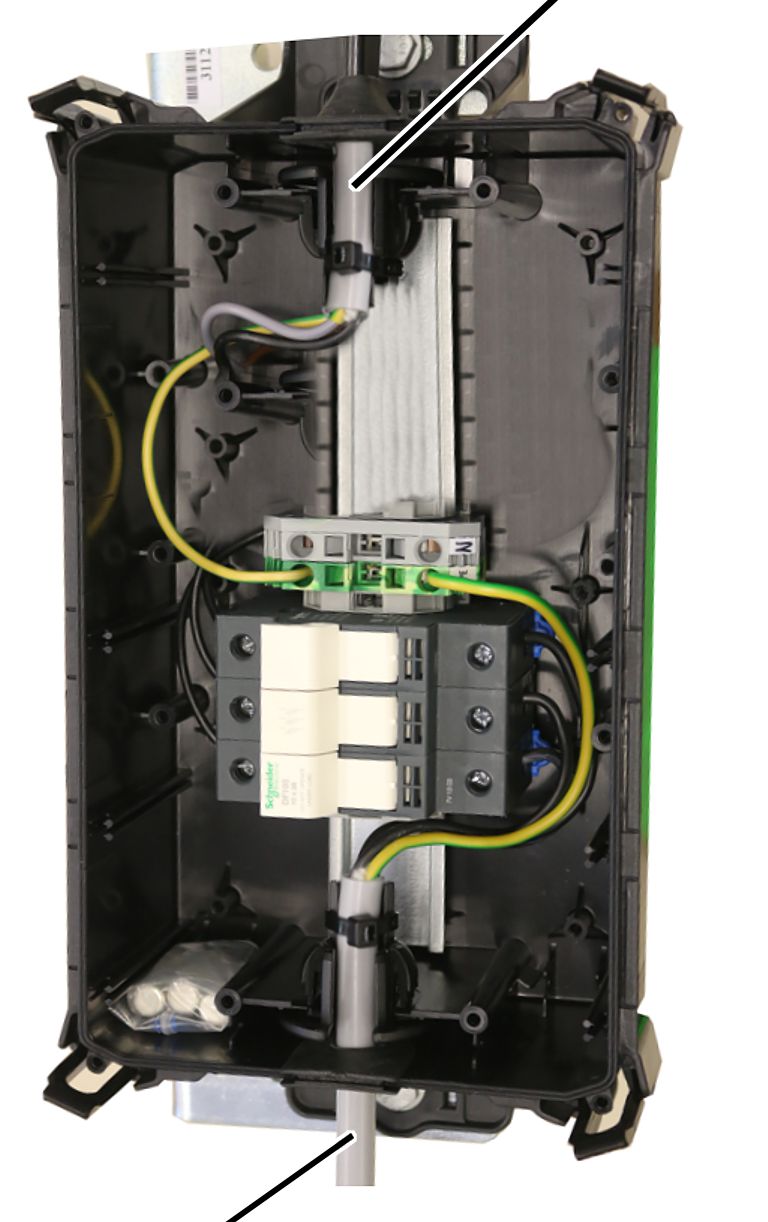

─     Introducir la alimentación principal de corriente por el lado con el portafusibles en la carcasa.

─     El cable de alimentación del carro se introduce en la carcasa por el lado con los bornes de conexión de cable neutro y de tierra.

   Insertar los labios de goma del pasacables (junta) de forma que queden apoyados lisos por dentro y por fuera de la carcasa.

   Insertar el pasacables (descarga de tracción) en la carcasa como se muestra en la imagen.

   Conectar el cable de conexión de la alimentación principal de corriente al interruptor seccionador de fusibles.

   Conectar el cable de conexión a la alimentación de corriente del carro al interruptor seccionador de fusibles.

   Conectar ambos cables de tierra al borne de masa.

   Caso necesario: conectar ambos cables de tierra al borne del cable neutro.

   Colocar la tapa recta sobre la carcasa.

No debe encajarse la tapa por un lado primero para volcarla, como se abrió.

   Presionar al mismo tiempo sobre los cuatro clips de cierre de la carcasa.
