¡Peligro de deslizamiento del carro!
Durante el montaje del brazo, el carro podría desplazarse y causar lesiones a personas si no está suficientemente asegurado.
Asegurar el carro en el brazo para que no se desplace.
Todos los componentes sueltos están ahora montados en el brazo. Ahora se monta el brazo con los rodamientos de pared en la estructura portante.
|
|
¡Peligro de deslizamiento del carro! Durante el montaje del brazo, el carro podría desplazarse y causar lesiones a personas si no está suficientemente asegurado. Asegurar el carro en el brazo para que no se desplace. |
|

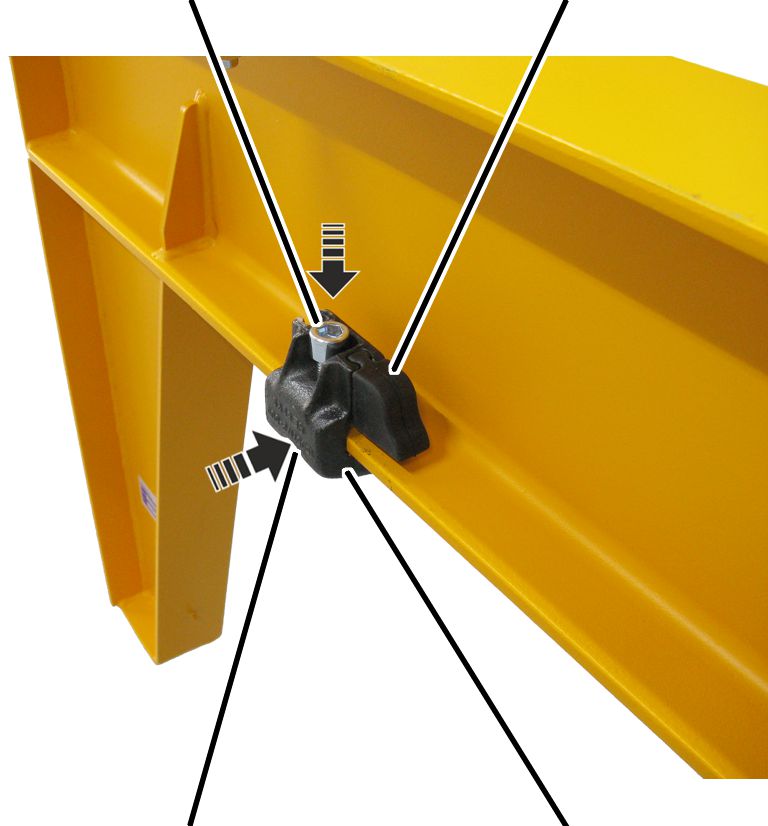

Tornillo cilíndrico vertical |
Tope de goma |
|
| |
|
Tornillo cilíndrico horizontal |
Tope de apriete |
Fijar los componentes (carro,
mando desplazable, etc.) al brazo y asegurar contra caída, por ejemplo con topes
de apriete en zonas adecuadas. Los distintos componentes no deben moverse de
forma descontrolada.
En los rodamientos de pared superior e inferior:
|
| |
|

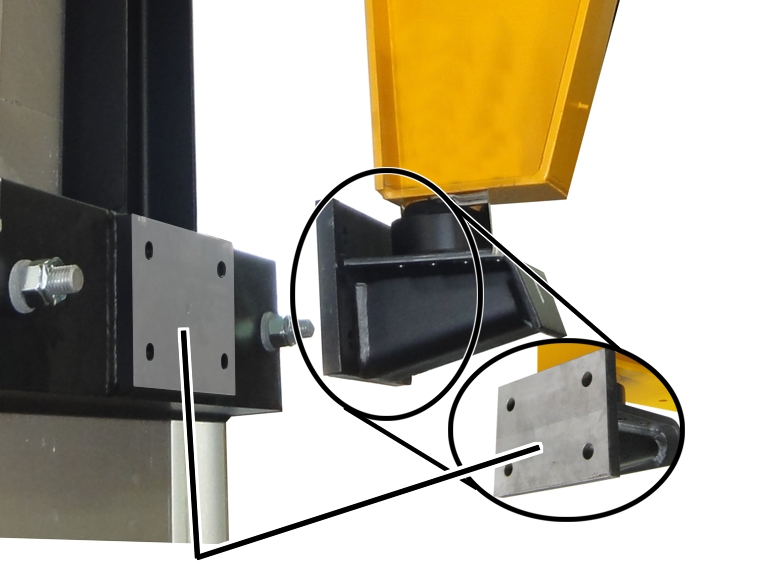

Superficies de contacto |
|
Limpiar a fondo el rodamiento de
pared y la superficie de contacto en la columnas estructurales (columnas
estructurales, consola de pared, consola abrazadera, placa para soldar) en toda
su superficie. No puede haber restos de óxido, suciedad, escamas, pintura,
lubricante o similares.
El brazo se atornillo inicialmente solo de forma provisional para poderlo enderezar posteriormente. Para el apriete final del brazo, véase Apriete final de los tornillos hexagonales del rodamiento de pared.
Atornillar los rodamientos de pared superior en inferior de forma provisional.
|

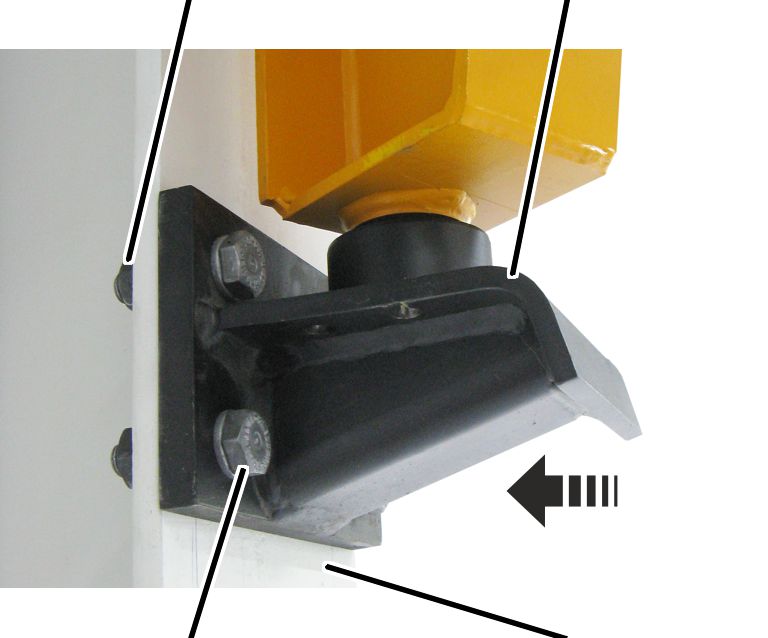

Tuerca hexagonal y arandela |

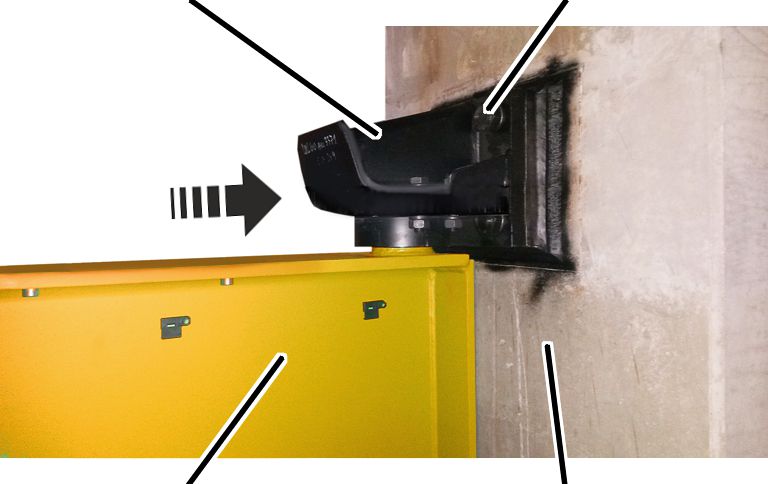

Rodamiento de pared |
|
| |
|
Tornillo hexagonal y arandela |
Estructura portante abierta |
Fijar el brazo premontado a un
mecanismo de elevación adecuado.
Observar las disposiciones sobre
seguridad laboral y levantar el brazo.
Situar el brazo frente a los
orificios.
Atornillar los rodamientos de
pared con tornillos hexagonales y arandelas a la estructura portante.
Par de apriete provisional:
|
Tamaño |
Tornillo hexagonal |
Cantidad |
Par de apriete |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
En caso de estructuras portantes
abiertas: colocar adicionalmente tuercas hexagonales y arandelas por detrás.
El brazo se atornillo inicialmente solo de forma provisional para poderlo enderezar posteriormente. Para el apriete final del brazo, véase Apriete final de los tornillos hexagonales del rodamiento de pared.
Atornillar los rodamientos de pared superior en inferior de forma provisional.
|

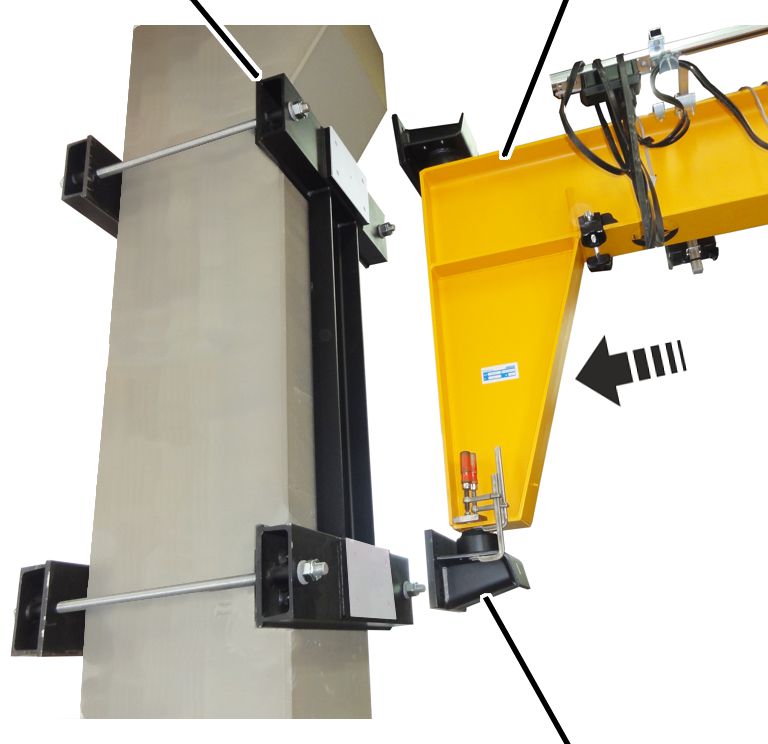

Consola abrazadera |
Brazo | |
|
| ||
|
|
Rodamiento de pared fijado al brazo con sargento | |
Fijar el brazo premontado a un
mecanismo de elevación adecuado.
Observar las disposiciones sobre
seguridad laboral y levantar el brazo.
Situar el brazo frente a los
orificios.
Atornillar los rodamientos de
pared con tornillos hexagonales y arandelas a la estructura portante.
Par de apriete provisional:
|
Tamaño |
Tornillo hexagonal |
Cantidad |
Par de apriete |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
El brazo se atornillo inicialmente solo de forma provisional para poderlo enderezar posteriormente. Para el apriete final del brazo, véase Apriete final de los tornillos hexagonales del rodamiento de pared.
Atornillar los rodamientos de pared superior en inferior de forma provisional.
|
|

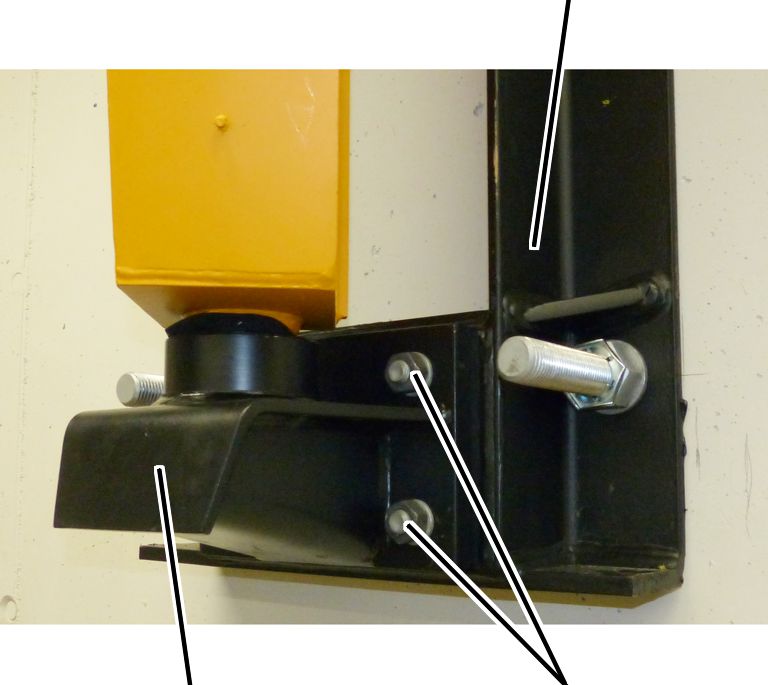

Consola de pared |
|
| |
|
Rodamiento de pared |
Tornillos hexagonales con tuercas hexagonales y arandelas |
Fijar el brazo premontado a un
mecanismo de elevación adecuado.
Observar las disposiciones sobre
seguridad laboral y levantar el brazo.
Situar el brazo frente a los
orificios.
Atornillar los rodamientos de
pared con tornillos hexagonales, tuercas hexagonales y arandelas a la estructura
portante.
Par de apriete provisional:
|
Tamaño |
Tornillo hexagonal |
Cantidad |
Par de apriete |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
El brazo se atornillo inicialmente solo de forma provisional para poderlo enderezar posteriormente. Para el apriete final del brazo, véase Apriete final de los tornillos hexagonales del rodamiento de pared.
|
|
¡Peligro de caída de la carga! Podrían lesionarse o incluso morir personas. Mientras la placa para soldar superior esté solo fijada por puntos de soldadura, la placa no podrá sujetar el brazo. La placa para soldar podría romperse, la grúa podría caer y lesionar o matar a personas. ¡Mantener la grúa en todo momento durante el montaje bien sujeta y apoyada! |
Atornillar los rodamientos de pared superior en inferior de forma provisional.
|
Rodamiento de pared |
Tornillo hexagonal y arandela |
|
| |
|
Brazo |
Estructura portante |
Fijar el brazo premontado a un
mecanismo de elevación adecuado.
Observar las disposiciones sobre
seguridad laboral y levantar el brazo.
Situar el brazo frente a los
orificios.
Atornillar los rodamientos de
pared con tornillos hexagonales y arandelas a la estructura portante.
Par de apriete provisional:
|
Tamaño |
Tornillo hexagonal |
Cantidad |
Par de apriete |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
Si las placas para soldar no están alineadas a plomada:
Instalar una placa de
revestimiento entre placa de anclaje y rodamiento de pared para su
enderezado.
