Nur bei Wandbefestigung mittels Umklammerungskonsole
Umklammerungskonsole positionieren
|
|
Gefahr durch Umkippen und Herunterfallen! Die Umklammerungskonsole und der Querriegel sind schwer und können Personen töten oder verletzen, wenn sie bei der Montage kippen, aus dem Gleichgewicht kommen, abrutschen oder Ähnliches. Umklammerungskonsole und Querriegel beim Anheben und der Montage ausreichend sichern. Arbeitsschutzbestimmungen einhalten! |
|
|
Vorderteil der Umklammerungskonsole | |
|
| ||
|
Hubfahrzeug |
| |
Die Umklammerungskonsole auf der
Gabel eines geeigneten Hubfahrzeugs positionieren.
Umklammerungskonsole auf der
Gabel so weit schieben, dass später hinter der Betonstütze noch der Querriegel
auf die Gabel gelegt werden kann.
Arbeitssicherheitsbestimmungen
beachten und Umklammerungskonsole anheben.
Umklammerungskonsole an die
Betonstütze heben.
|
|
Vorderteil der Umklammerungskonsole | |
|
| ||
|
Querriegel |
Gabel
des | |
Querriegel auf die Gabel hinter
der Betonstütze bringen.
Position von
Umklammerungskonsole und Querriegel aus den Planungsunterlagen ablesen.
Umklammerungskonsole und
Querriegel in die richtige Position bringen.
Umklammerungskonsole anschrauben
|
Querriegel |
|
|
| |
|
Gewindestange |
Umklammerungs-konsole |
Gewindestangen (4x)
einschieben.
|
Sicherungsmutter, Sechskantmutter und Unterlegscheibe |
Umklammerungs-konsole |
|
| |
|
|
Gewindestange |
Umklammerungskonsole mit
Sicherungsmuttern (8x), Sechskantmuttern (8x) und Unterlegscheiben (8x) an
Betonstütze verschrauben, jedoch nicht endgültig festziehen.
|
|

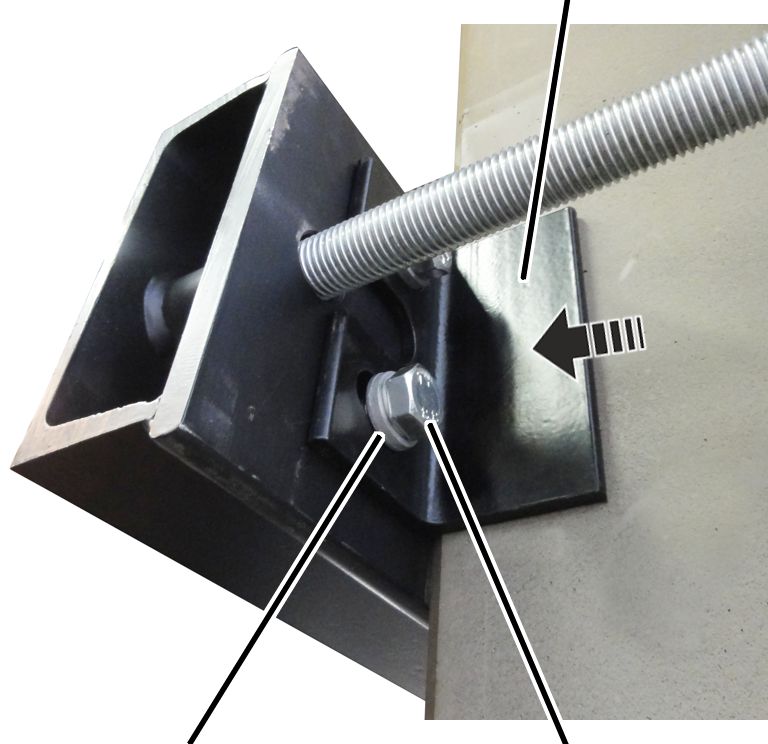

Sicherungswinkel |
|
| |
|
Unterlegscheibe |
Sechskantschraube |
Sicherungswinkel (4x) von hinten
an der Umklammerungskonsole anbringen und mit Unterlegscheiben (8x) und
Sechskantschrauben (8x) festschrauben.
|
Baugröße |
Sechskantschraube |
Anzieh-Drehmoment |
|
WL 35 |
M16 |
170 Nm |
|
WL 50 |
M20 |
300 Nm |
|
WL 60 |
M24 |
600 Nm |
An den Querriegeln werden keine Sicherungswinkel montiert.
● Die Wandbefestigung mittels Umklammerungskonsole ist hergestellt.
