Gefahr durch Wegrollen der Katze!
Die Katze kann bei der Montage des Auslegers wegrollen und Personen verletzen, wenn sie nicht ausreichend gesichert ist.
Katze am Ausleger gegen Wegrollen sichern.
Alle Einzelteile sind nun am Ausleger angebracht. Jetzt wird der Ausleger mit den Wandlagern an der Tragkonstruktion montiert.
|
|
Gefahr durch Wegrollen der Katze! Die Katze kann bei der Montage des Auslegers wegrollen und Personen verletzen, wenn sie nicht ausreichend gesichert ist. Katze am Ausleger gegen Wegrollen sichern. |
|

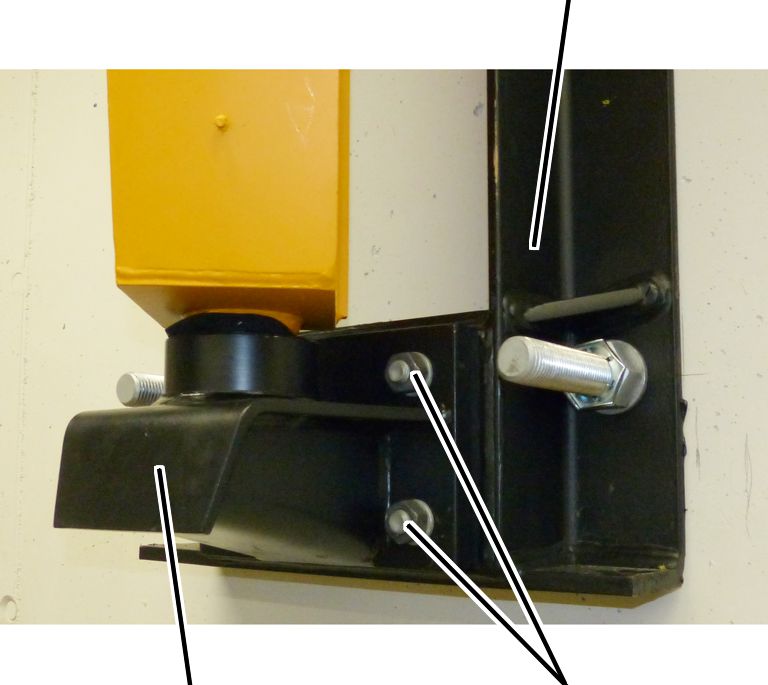

Senkrechte Zylinderschraube |
Gummipuffer |
|
| |
|
Waagerechte Zylinderschraube |
Klemmpuffer |
Die einzelnen Komponenten
(z. B. Katze, verfahrbare Steuerung) am Ausleger befestigen und gegen
Wegrutschen sichern, z. B. mit Klemmpuffern an geeigneten Stellen. Die
einzelnen Komponenten dürfen nicht unkontrolliert wegrollen.
Am oberen und unteren Wandlager:
|
| |
|

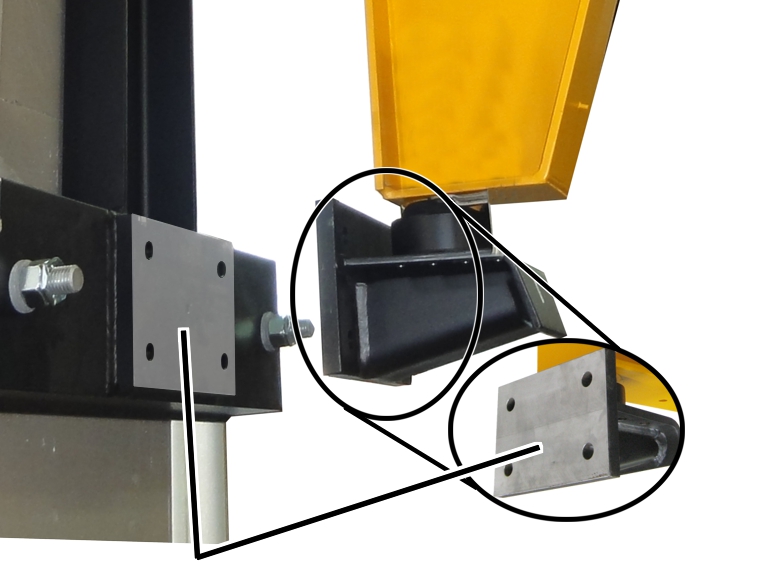

Stoßflächen |
|
Das Wandlager und die Stoßfläche
an der Wandbefestigung (Hallenstütze, Wandkonsole, Umklammerungskonsole,
Anschweißplatte) auf der gesamten Fläche gründlich reinigen. Es darf kein Rost,
Schmutz, Zunder, Farbe, Schmierstoff oder ähnliches darauf sein.
Zunächst wird der Ausleger nur vorläufig festgeschraubt, um ihn im Folgenden noch ausrichten zu können. Endgültiges Anziehen des Auslegers siehe Endgültiges Anziehen der Sechskantschrauben des Wandlagers.
Oberes und unteres Wandlager vorläufig festschrauben:
|
Sechskantmutter und Unterlegscheibe |
Wandlager |
|
| |
|
Sechskantschraube und Unterlegscheibe |
offene Tragkonstruktion |
Vormontierten Ausleger an
geeignetem Hebezeug befestigen.
Arbeitssicherheitsbestimmungen
beachten und den Ausleger anheben.
Ausleger vor den Bohrungen
platzieren.
Wandlager mit Sechskantschrauben
und Unterlegscheiben an Tragkonstruktion festschrauben.
Vorläufiges Anzieh-Drehmoment:
|
Baugröße |
Sechskantschraube |
Anzahl |
Anzieh-Drehmoment |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
Bei offenen Tragkonstruktionen:
Zusätzlich Sechskantmuttern und Unterlegscheiben hinten anbringen.
Zunächst wird der Ausleger nur vorläufig festgeschraubt, um ihn im Folgenden noch ausrichten zu können. Endgültiges Anziehen des Auslegers siehe Endgültiges Anziehen der Sechskantschrauben des Wandlagers.
Oberes und unteres Wandlager vorläufig festschrauben:
|
Umklammerungs-konsole |
Ausleger | |
|
| ||
|
|
Wandlager mit Schraubzwinge am Ausleger befestigt | |
Vormontierten Ausleger an
geeignetem Hebezeug befestigen.
Arbeitssicherheitsbestimmungen
beachten und den Ausleger anheben.
Ausleger vor den Bohrungen
platzieren.
Wandlager mit Sechskantschrauben
und Unterlegscheiben an Tragkonstruktion festschrauben.
Vorläufiges Anzieh-Drehmoment:
|
Baugröße |
Sechskantschraube |
Anzahl |
Anzieh-Drehmoment |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
Zunächst wird der Ausleger nur vorläufig festgeschraubt, um ihn im Folgenden noch ausrichten zu können. Endgültiges Anziehen des Auslegers siehe Endgültiges Anziehen der Sechskantschrauben des Wandlagers.
Oberes und unteres Wandlager vorläufig festschrauben:
|
|
Wandkonsole |
|
| |
|
Wandlager |
Sechskantschrauben mit Sechskantmuttern und Unterlegscheiben |
Vormontierten Ausleger an
geeignetem Hebezeug befestigen.
Arbeitssicherheitsbestimmungen
beachten und den Ausleger anheben.
Ausleger vor den Bohrungen
platzieren.
Wandlager mit
Sechskantschrauben, Sechskantmuttern und Unterlegscheiben an Tragkonstruktion
festschrauben.
Vorläufiges Anzieh-Drehmoment:
|
Baugröße |
Sechskantschraube |
Anzahl |
Anzieh-Drehmoment |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
Zunächst wird der Ausleger nur vorläufig festgeschraubt, um ihn im Folgenden noch ausrichten zu können. Endgültiges Anziehen des Auslegers siehe Endgültiges Anziehen der Sechskantschrauben des Wandlagers.
|
|
Gefahr durch Lastabsturz! Personen können verletzt oder getötet werden. Solange die obere Anschweißplatte nur angeheftet ist, kann die Anschweißplatte den Kran nicht halten. Die Anschweißplatte kann abbrechen und der Kran kann fallen und Personen verletzten oder töten. Kran während der gesamten weiteren Montage sicher unterstützen! |
Oberes und unteres Wandlager vorläufig festschrauben:
|
Wandlager |
Sechskantschraube und Unterlegscheibe |
|
| |
|
Ausleger |
Tragkonstruktion |
Vormontierten Ausleger an
geeignetem Hebezeug befestigen.
Arbeitssicherheitsbestimmungen
beachten und den Ausleger anheben.
Ausleger vor den Bohrungen
platzieren.
Wandlager mit Sechskantschrauben
und Unterlegscheiben an Tragkonstruktion festschrauben.
Vorläufiges Anzieh-Drehmoment:
|
Baugröße |
Sechskantschraube |
Anzahl |
Anzieh-Drehmoment |
|
WL 35 |
M16 |
4x |
35 Nm |
|
WL 50 |
M20 |
4x |
60 Nm |
|
WL 60 |
M27 |
4x |
165 Nm |
|
WL 70 |
M27 |
6x |
165 Nm |
Falls die Anschweißplatten nicht lotrecht sind:
Zur Ausrichtung ein Futterblech
zwischen Ankerplatte und Wandlager verbauen.
