Je nach Ausführung des Krans wird jetzt eine elektrische Schwenkabschaltung montiert, die den Schwenkbereich des Krans elektrisch einschränkt.
Die elektrische Schwenkabschaltung besteht aus zwei oder vier Grenztastern, die über einen Halter an der Auslegerkonsole befestigt werden sowie flexiblen Kunststoff-Schaltnocken, die mit einem speziellen Verschlussband an dem Schalterbahnsegment fixiert werden.
Je nach Steuerung und Abschaltung (Vorabschaltung und Endabschaltung) müssen unterschiedlich viele Grenztaster an unterschiedlichen Positionen eingebaut werden.
Bei Vorabschaltung und Endabschaltung:
Erste Anschraubplatte (mit zwei Grenztastern), montiert oben an dem senkrechten Quadratrohr der Halterung an der Auslegerkonsole.
Abschaltung |
Schwenkrichtung |
Position Grenztaster |
Endabschaltung |
Rechts |
Oben |
Vorabschaltung |
Rechts |
Unten |
Zweite Anschraubplatte (mit zwei Grenztastern), montiert oben an dem senkrechten Quadratrohr der Halterung an der Auslegerkonsole.
Abschaltung |
Schwenkrichtung |
Position Grenztaster |
Endabschaltung |
Links |
Oben |
Vorabschaltung |
Links |
Unten |
Bei Vorabschaltung und Endabschaltung:
Erste Anschraubplatte (mit zwei Grenztaster), montiert oben an dem senkrechten Quadratrohr der Halterung an der Auslegerkonsole.
Abschaltung |
Schwenkrichtung |
Position Grenztaster |
Vorabschaltung |
Links und rechts |
Unten |
Endabschaltung |
Rechts |
Oben |
Zweite Anschraubplatte (mit einem Grenztaster), montiert oben an dem senkrechten Quadratrohr der Halterung an der Auslegerkonsole.
Abschaltung |
Schwenkrichtung |
Position Grenztaster |
Endabschaltung |
Links |
Oben |
Falls das Schalterbahnsegment noch nicht zusammengebaut ist, hier fortfahren. Ansonsten diesen Abschnitt überspringen.
|
Anschraubplatte |
| |
Knotenblech |
Rippschraube M8x25 |
Anschraubplatte an Knotenblech mit Rippschrauben M8x25 (3x)
festschrauben. 35 Nm.

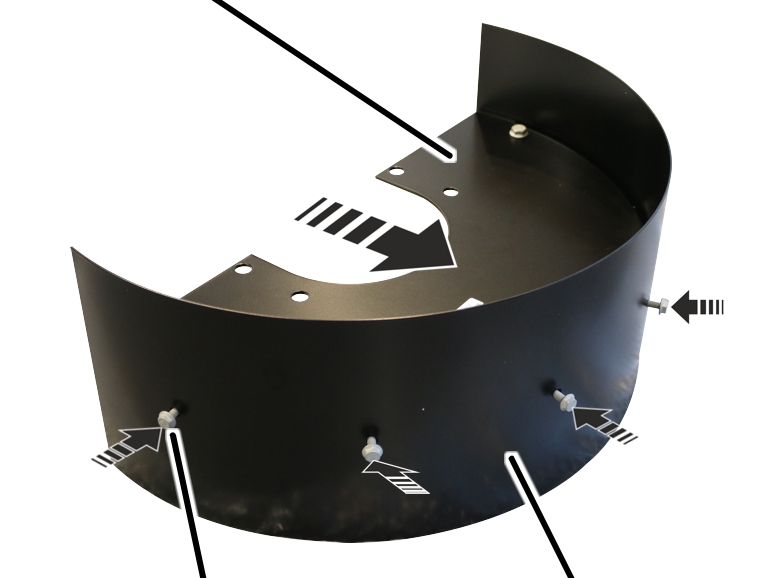

Anschraubplatte |
|
| |
Rippschraube M6x16 |
Stegblech |
Knotenblech an das Stegblech mit Rippschrauben M6x16 (6x)
festschrauben. 16 Nm.
Bei einem Wandlager der Baugröße WL60 oder WL70 muss das Schalterbahnsegment aufgebockt werden, damit es nicht an die Schweißnaht des Wandlagers drückt. Hierzu wird auf die Bohrungen des Wandlagers jeweils eine Distanzleiste gelegt, die anschließend mit dem Schalterbahnsegment zusammen festgeschraubt wird.

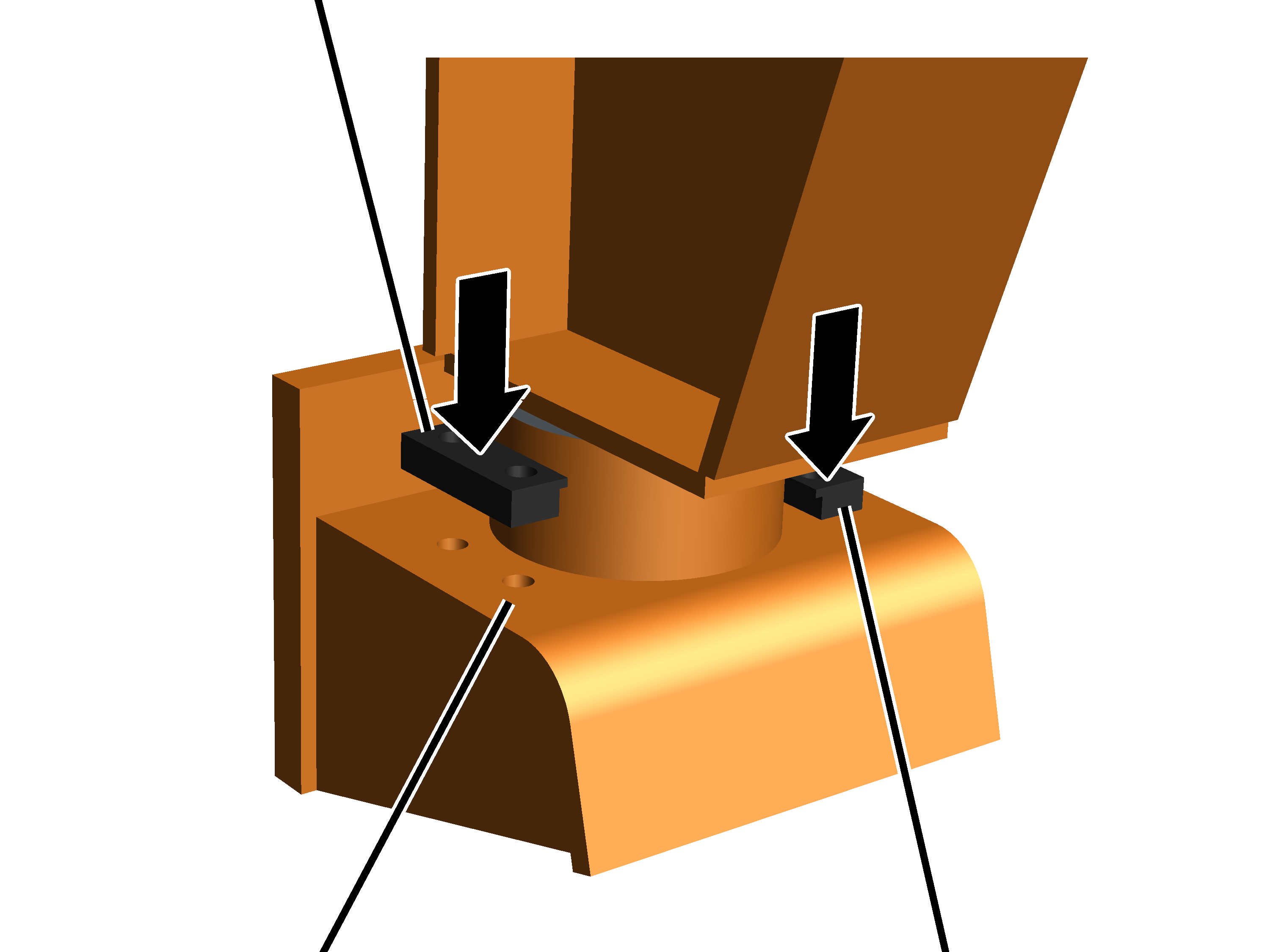

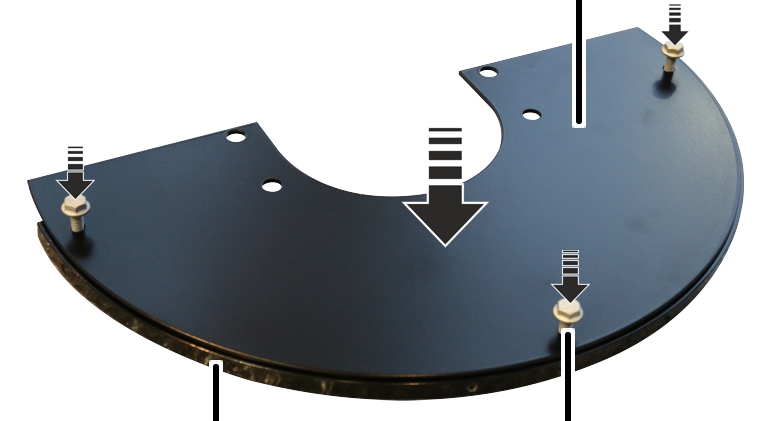

Distanzleiste |
|
| |
Wandlager |
Distanzleiste |
Distanzleisten (2x) auf die Bohrungen des Wandlagers legen.
Die Bohrungen des Wandlagers und die Bohrungen der Distanzleisten müssen exakt übereinstimmen.
|

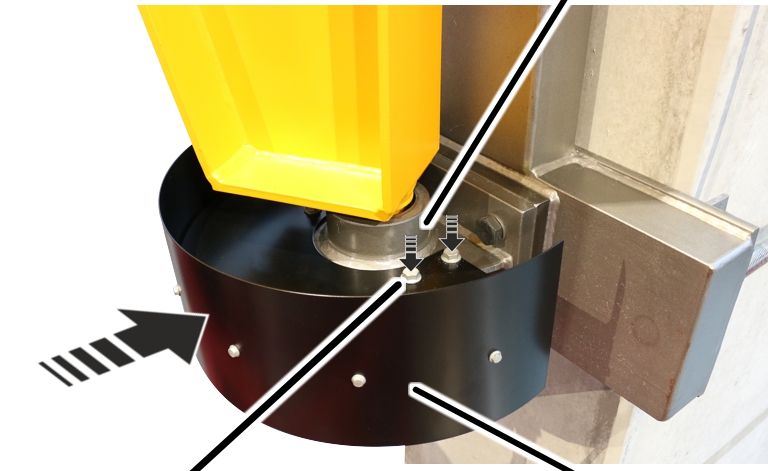

Wandlager |
| |
Rippschraube |
Schalterbahnsegment |
Schalterbahnsegment am Wandlager mit Rippschrauben (4x) und
Rippmuttern (4x) festschrauben.
Baugröße |
Schraube |
Anzieh-Drehmoment |
WL35/WL50 |
M12x40 |
100 Nm |
WL60/WL70 |
M16x60 |
250 Nm |
|

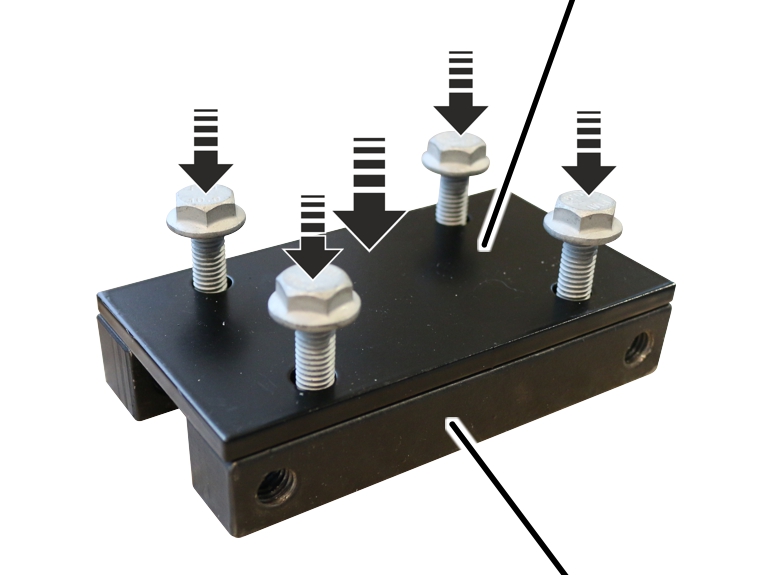

Blech |
| |
|
Klemmstück |
Blech mit Rippschrauben M8x25 (4x) an den Klemmstücken (2x)
festschrauben. 35 Nm.
|

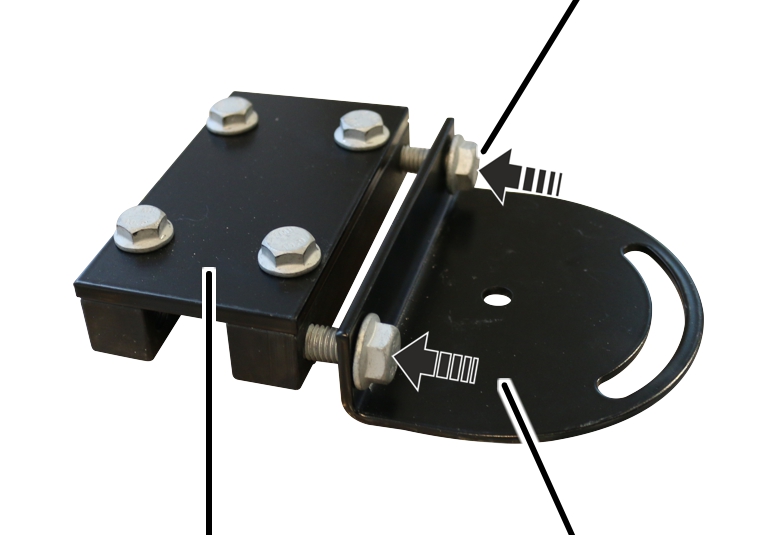

Rippschraube M10x20 |
| |
Klemmstück |
Ausrichtungssegment |
Ausrichtungssegment mit Rippschrauben M10x20 (2x) an dem Klemmstück
festschrauben. 65 Nm.

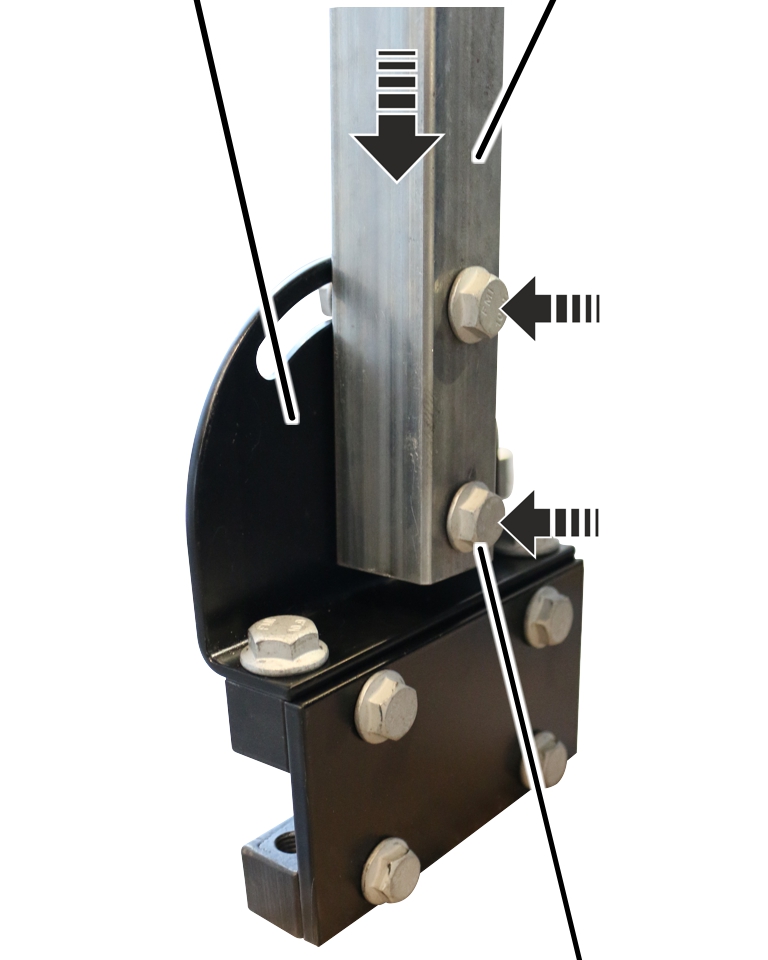

Ausrichtungssegment |
Quadratrohr |
| |
|
Rippschraube M8x40 |
Quadratrohr mit Rippschrauben M8x40 (2x) und Rippmuttern M8 (2x) am
Ausrichtungssegment festschrauben. 35 Nm.

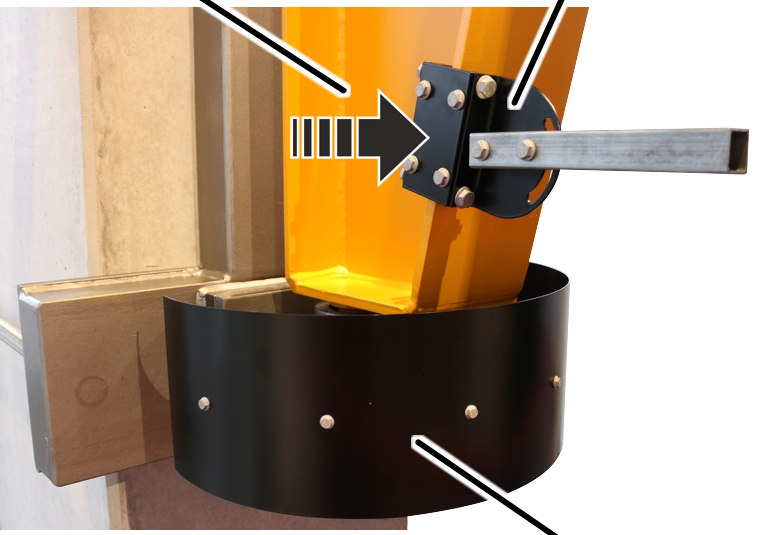

Auslegerkonsole |
Ausrichtungssegment |
| |
|
Schalterbahnsegment |
Klemmstück mit Ausrichtungssegment und Quadratrohr an einer Seite der
Auslegerkonsole mit Rippschrauben M10x40 (2x) festschrauben. 65 Nm.
Quadratrohr waagerecht ausrichten.

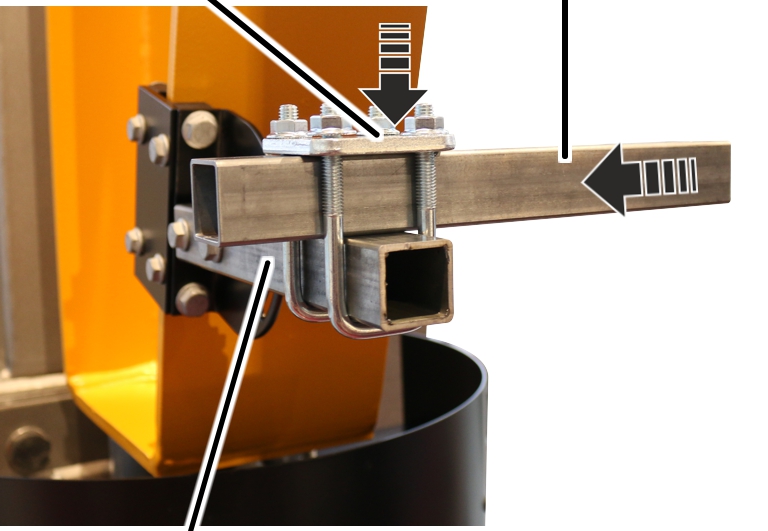

Rohrschelle |
Quadratrohr |
| |
Quadratrohr |
|
Das zweite Quadratrohr mit Rohrschelle und Rippmuttern M8 um 90°
versetzt am waagerechten Quadratrohr zunächst nur lose festschrauben.
Später müssen die Grenztaster noch ausgerichtet werden. Daher darf das Quadratrohr noch nicht mit Anzieh-Drehmoment festgeschraubt werden.

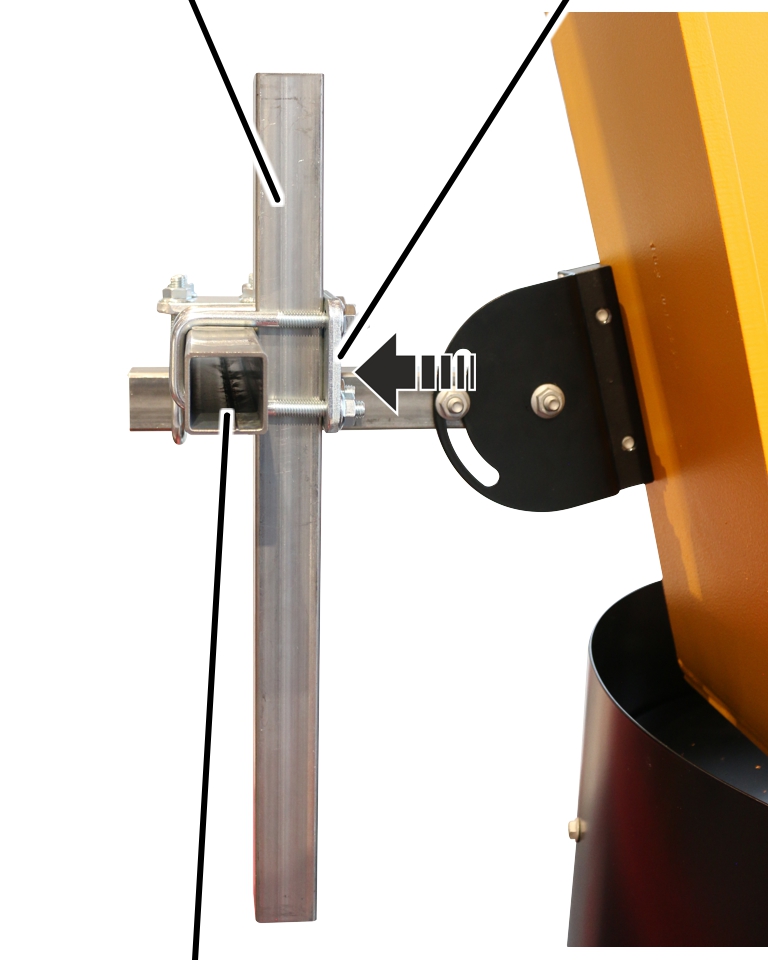

Senkrechtes Quadratrohr |
Rohrschelle |
| |
Quadratrohr |
|
Senkrechtes Quadratrohr von innen an das zuvor montierte waagerechte
Quadratrohr mit Rohrschelle und Rippmuttern M8 zunächst lose festschrauben.
Später müssen die Grenztaster noch ausgerichtet werden. Daher darf das Quadratrohr noch nicht mit Anzieh-Drehmoment festgeschraubt werden.

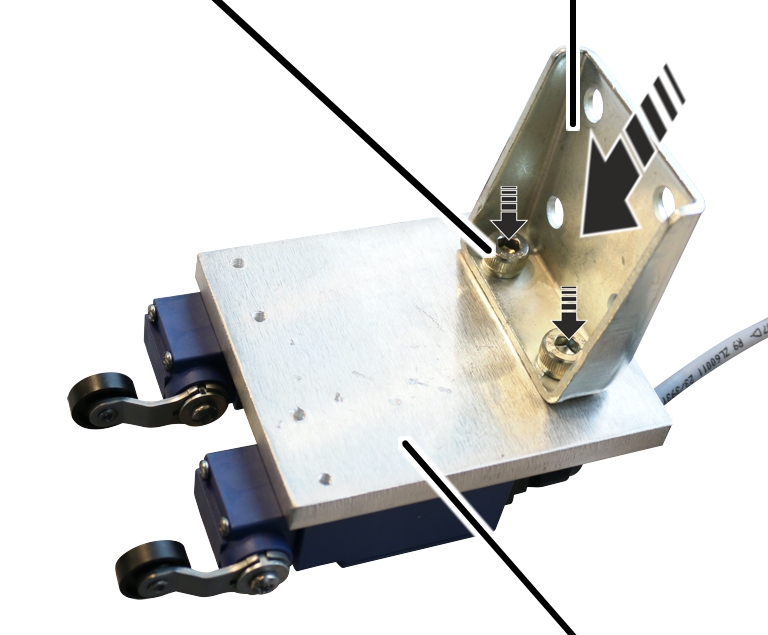

Zylinderschraube M8x10 |
Winkel |
| |
|
Anschlussplatte mit Grenztastern |
Winkel (2x) mit Zylinderschrauben M8x10 (4x) an der Anschlussplatte
(2x) festschrauben. 35 Nm.
|

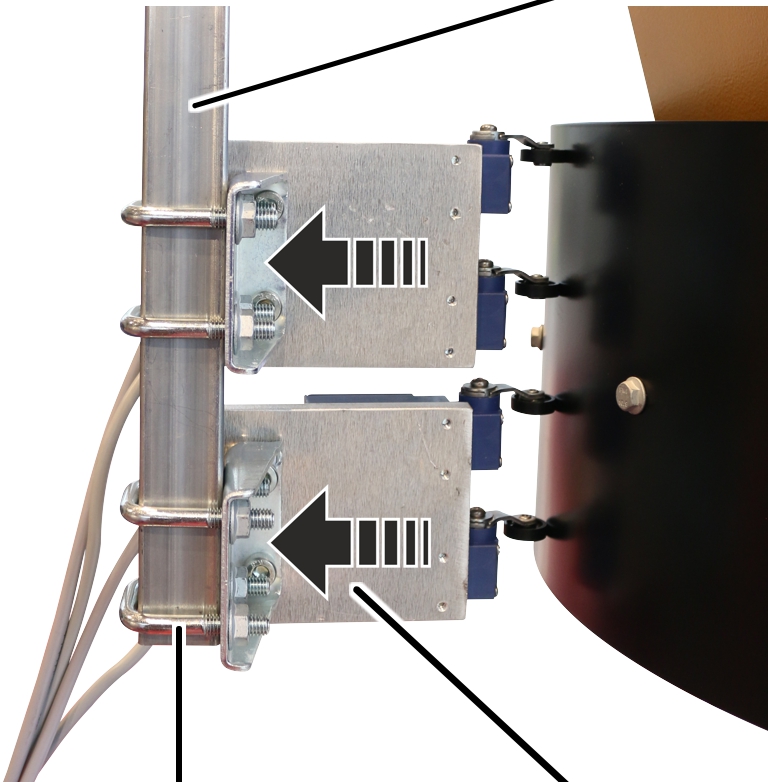

Senkrechtes Quadratrohr |
| |
Gewindebügel mit Rippmuttern |
Anschlussplatte mit Grenztaster und Winkel |
Winkel (2x) mit Gewindebügel (4x) und Rippmuttern M8 (8x) am
senkrechten Quadratrohr festschrauben. 35 Nm.
Die Grenztaster müssen auf der gleichen Seite montiert werden!

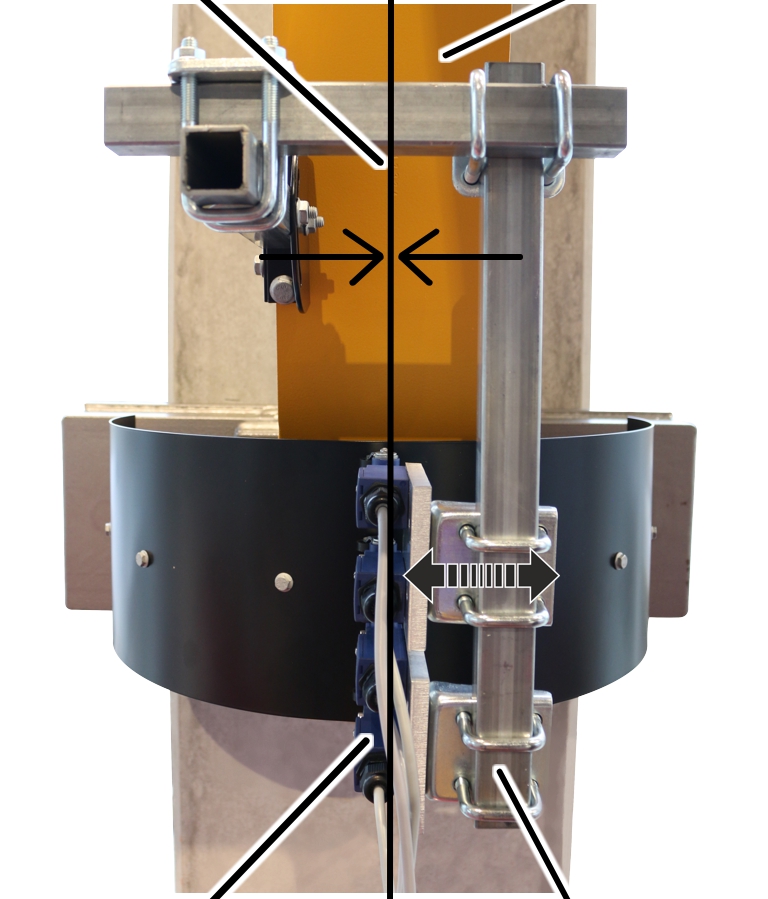

Mitte der Auslegerkonsole |
Auslegerkonsole |
| |
Grenztaster |
Senkrechtes Quadratrohr |
Ausleger soweit schwenken, dass die Auslegerkonsole mittig zum
Schalterbahnsegment ausgerichtet ist.
Senkrechtes und waagerechtes Quadratrohr so ausrichten, dass die
Grenztaster zur Mitte der Auslegerkonsole zeigen und das Schalterbahnsegment
berühren.
Die Rollen des Grenztasters müssen auf dem Schalterbahnsegment entlanglaufen.
Rohrschellen festschrauben. 15 Nm.

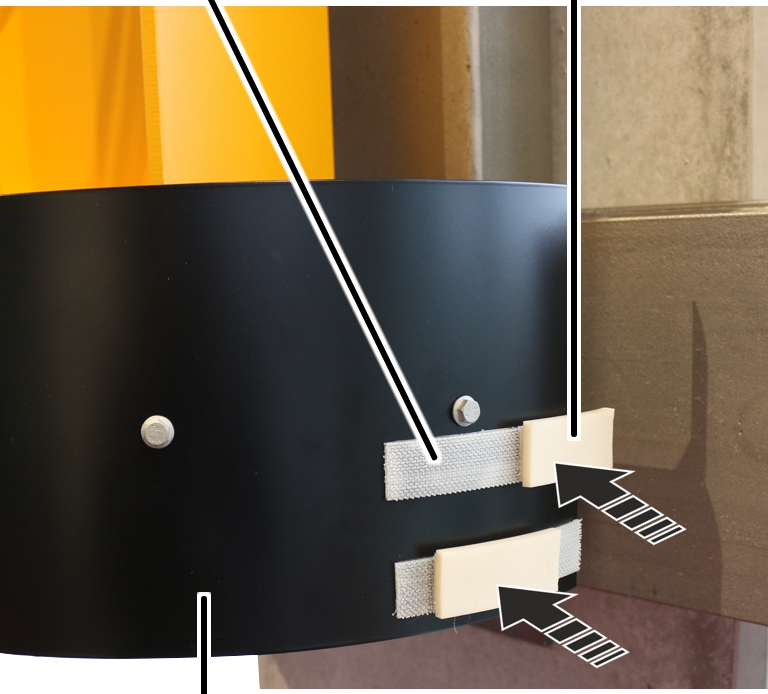

Verschlussband |
Schaltnocke |
| |
Schalterbahnsegment |
|
Schaltposition markieren und Ausleger zur Seite schwenken.
Verschlussband auf das Schalterbahnsegment kleben.
Der Grenztaster muss auf der Schaltnocke mittig entlanglaufen.
Schaltnocken so auf das Verschlussband drücken, dass der Grenztaster
am jeweiligen Schaltpunkt betätigt wird.
Ablauf für alle Schaltpunkte wiederholen.

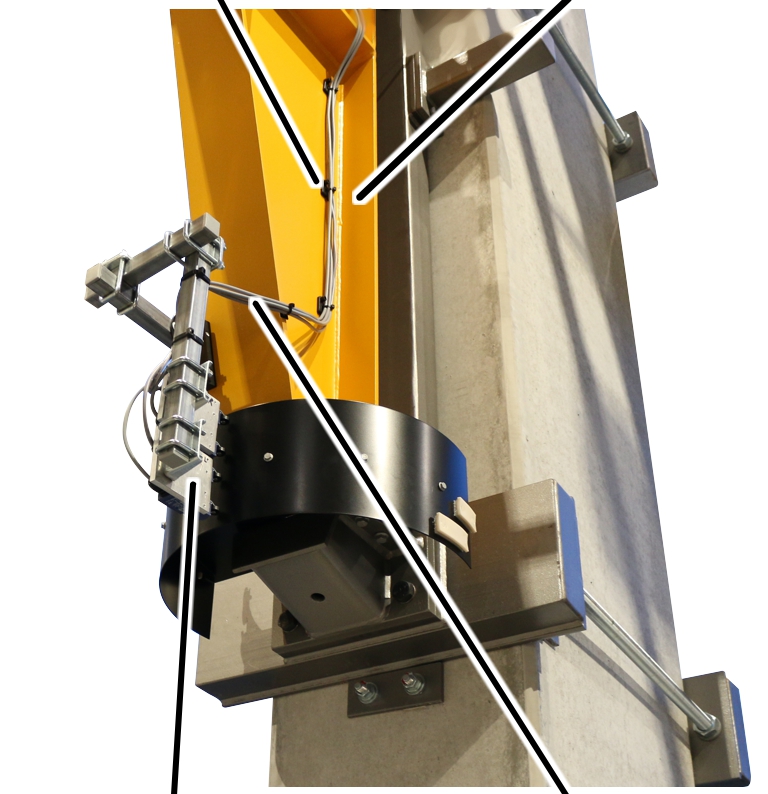

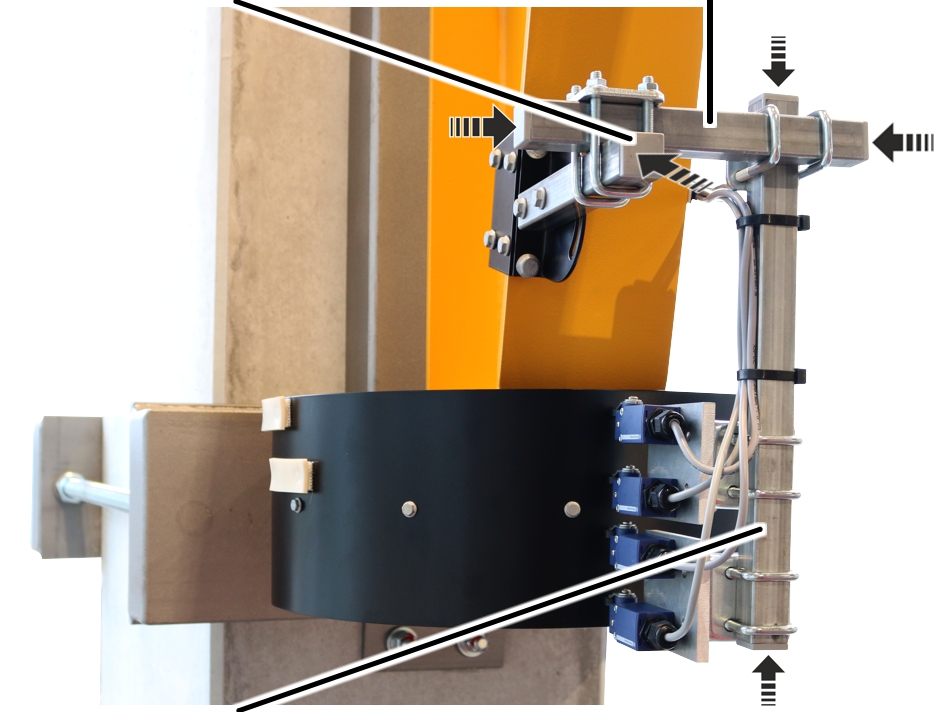

Kabelhalter |
Auslegerkonsole |
| |
Anschlussplatte mit Grenztastern |
Anschlussleitung |
Anschlussleitungen vom Grenztaster zur Steuerung legen.
Anschlussleitungen an den Kabelhaltern an der Auslegerkonsole mit
Kabelbindern befestigen.
Anschlussleitungen in die Steuerung führen und anschließen. Siehe
Schaltplan.
Elektrische Schwenkabschaltung prüfen.
Lamellenstopfen |
Quadratrohr |
| |
Quadratrohr |
|
Falls die Quadratrohre zu weit überstehen:
Quadratrohre kürzen.
Lamellenstopfen in die Enden der Quadratrohre drücken.
