Raccordement de l'interrupteur principal

Uniquement pour potence sur fût avec interrupteur principal dans le fût



Ce paragraphe s'applique uniquement si la potence dispose d'un perçage pour un interrupteur principal dans le fût.



Remarque

Dans le cas d'une potence sur fût avec interrupteur principal, un interrupteur principal doit être installé dans le fût. Avec l'interrupteur principal, il sera alors possible de mettre l'ensemble de la potence hors tension.

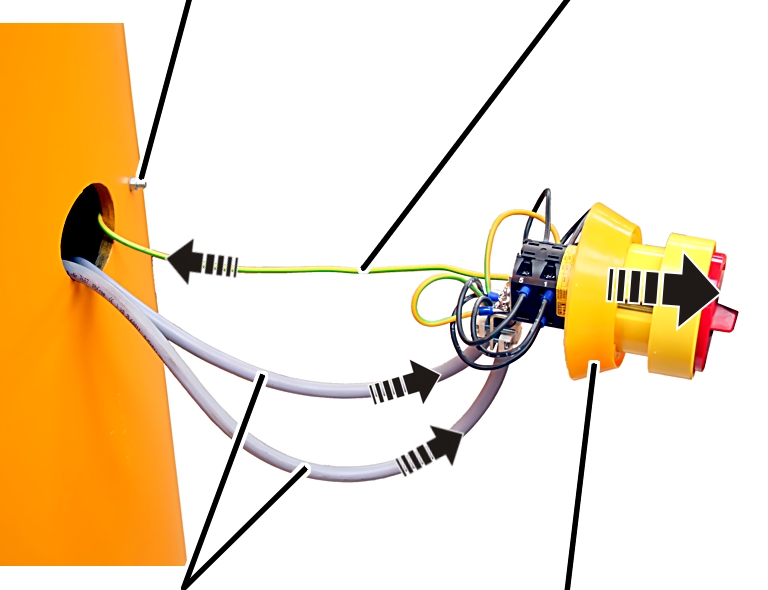

Vis à tête cylindrique M5x20	Terre
Ligne d'alimentation secteur du socle et câble menant au collecteur à bagues	Joint

    Enfoncer le joint sur l'interrupteur principal.

    Bien serrer la terre sur le fût, par l'intérieur, à l'aide de la vis à tête cylindrique M5x20 et de l'écrou hexagonal.

    Raccorder la ligne d'alimentation secteur à l'interrupteur principal. Voir schéma de circuit électrique.

    Raccorder le câble de la tête de fût à l'interrupteur principal. Voir schéma de circuit électrique.

    Visser les câbles avec les colliers sur l'interrupteur principal.

    Enfoncer l'interrupteur principal dans le fût et serrer fermement par l'extérieur à l'aide des vis.



Uniquement pour potence sur fût avec interrupteur principal au mur



Ce paragraphe s'applique uniquement si la potence ne dispose pas d'un perçage pour un interrupteur principal dans le fût (p. ex. dans le cas d'un fût court) et si l'interrupteur principal est installé au mur.



Remarque

Dans le cas d'une potence sur fût avec fût court, un interrupteur principal n'est pas installé dans le fût. L'interrupteur principal doit être installé sous forme d'interrupteur mural dans l'équipement électrique à proximité de la potence. Cette variante nécessite en plus une connexion de terre qui doit être raccordée au fût à côté du trou de visite.

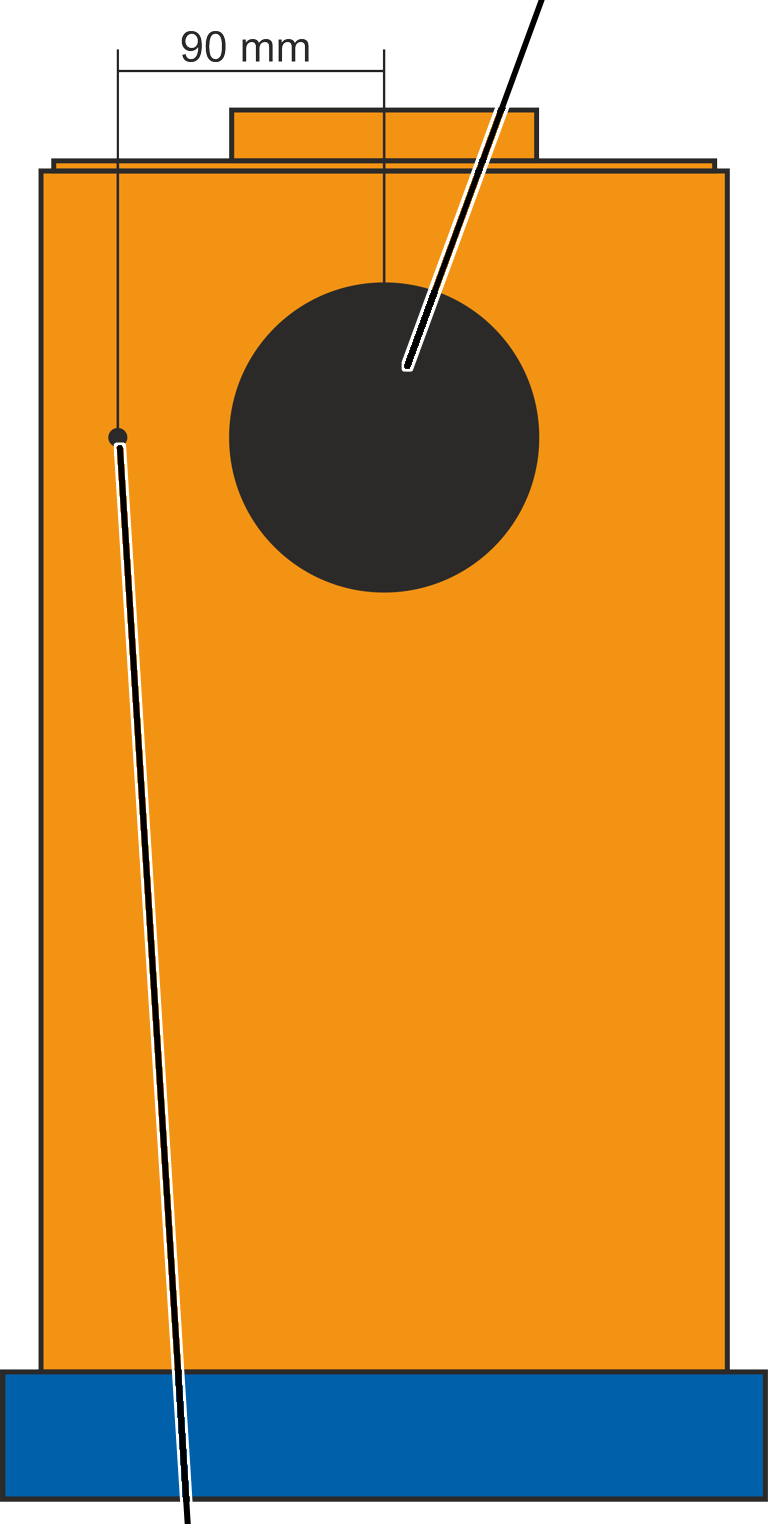

	trou de visite
Perçage Ø 5,5 mm

    Raccorder la potence à la ligne d'alimentation secteur conformément au schéma de circuit électrique.

    Dans le fût, effectuer un perçage de Ø 5,5 mm à environ 90 mm du centre du trou de visite.

    Sertir la cosse annulaire M5 sur la terre de l'alimentation.

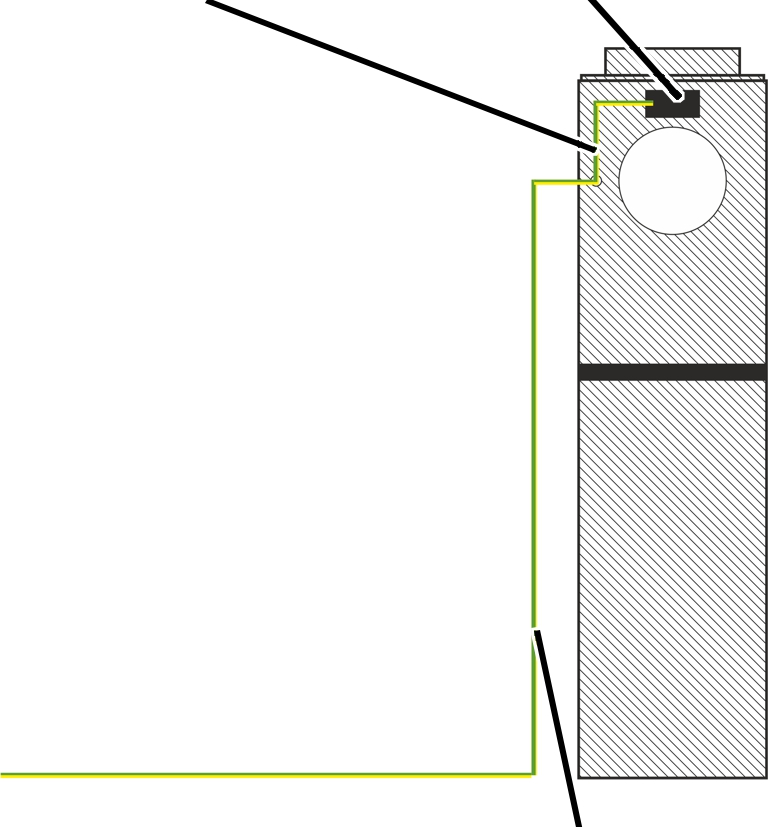

Terre	Collecteur à bagues
	Connexion de terre

    Avec une vis M5x30, visser la terre au fût avec la cosse annulaire et la connexion de terre.

    Fixer l'autre extrémité de la connexion de terre avec le connecteur plat sur le collecteur à bagues.

    Coller l'étiquette « terre » à côté du perçage.
