Uniquement si le mécanisme de rotation se trouve dans la zone de travail et de passage
Cette section n'est valable que dans le cas où le mécanisme de rotation est à un niveau si bas qu'il se trouve dans la zone de travail et de passage.
Les images montrent le montage des tôles de protection sur le clip de sécurité SL. Le montage des tôles de protection sur le frein réglable ne diffère pas de manière significative.
Monter les tôles de protection
Consulter la documentation
pour connaître les dimensions du bord inférieur de la potence.
Les tôles de protection sont requises si les dimensions du bord inférieur sont inférieures ou égales à celles indiquées dans le tableau :
|
Taille |
Rotation manuelle |
Entraînement de rotation |
|
273 |
3500 |
3700 |
|
323 |
3700 |
3900 |
|
355 |
3700 |
3900 |
|
406 |
3800 |
4100 |
|
457 |
3800 |
4100 |
|
558 |
4200 |
4400 |
|
660 |
4200 |
4400 |
|
762 |
4700 |
5000 |
|

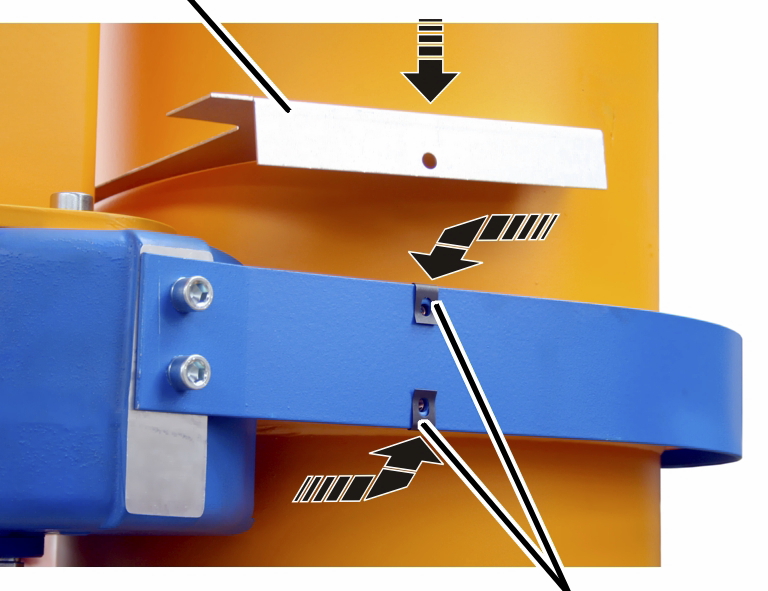

Tôle de protection |
|
|
| |
|
|
Écrous à clipser |
Placer les 4 écrous à
clipser M6 sur le clip de sécurité SL.
Installer la tôle de
protection supérieure.
|

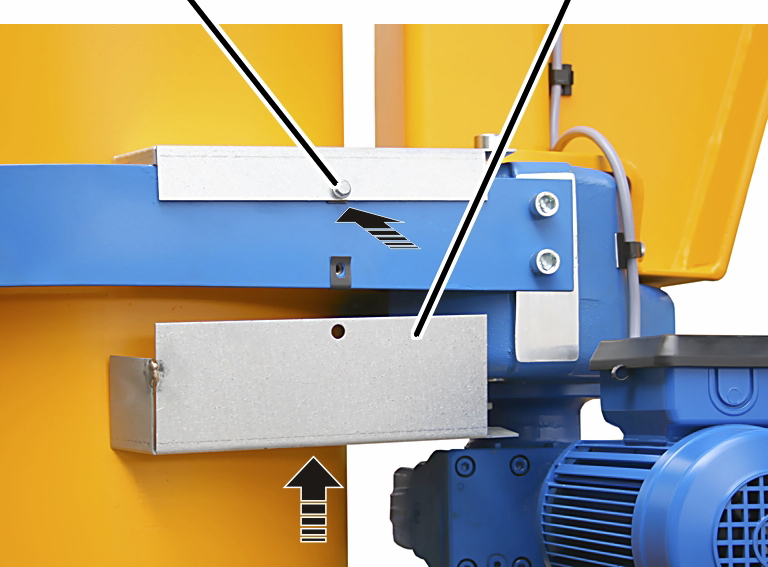

Vis à côtes |
Tôle de protection |
|
| |
Installer la tôle de
protection inférieure.
Visser la tôle de
protection avec des vis à côtes M6x16 (4x). 19 Nm.
