Uniquement si la commande est installée dans le coffret électrique
Cette section n'est valable que si la commande de la potence est installée dans un coffret électrique.
Montage de la console
─ Le coffret électrique est généralement monté de manière à ce qu'il se trouve du même côté que l'alimentation du chariot de direction, pointant ainsi vers l'extérieur et orienté vers le bas.
─ Si nécessaire, le coffret électrique peut également être monté du côté opposé.
─ Si nécessaire, le coffret électrique peut également être monté dressé vers le haut. Le coffret électrique peut être aussi monté dressé vers le haut et tourné vers l'intérieur.
Les images montrent le montage d'un coffret électrique s'étendant vers le bas du côté de l'alimentation du chariot de direction. Le montage d'un coffret électrique dressé vers le haut ou d'un coffret électrique accroché de l'autre côté ne diffère pas de manière significative.
|

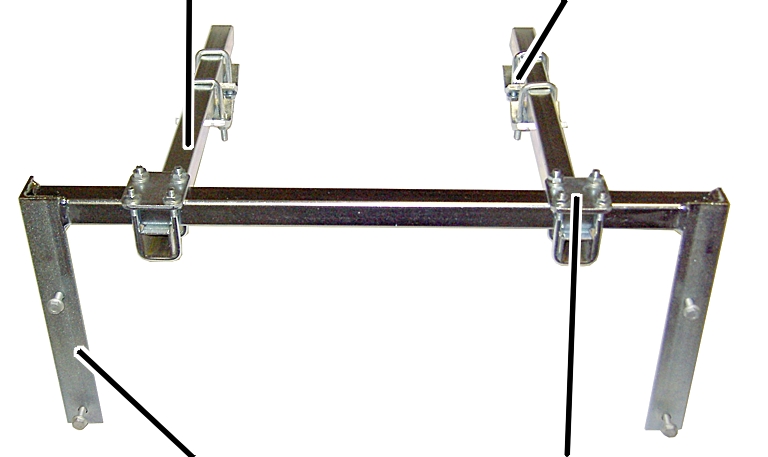

Tube carré |
Crapauds |
|
| |
|
Console |
Bride pour tuyau |
Placer les 2 brides pour
tuyau sur la console, sans serrer.
Enfoncer les 2 tubes
carrés dans les brides pour tuyau. Visser les écrous à côtes sur les brides pour
tuyau. 23 Nm
Pousser les 4 crapauds sur
le tube carré, sans serrer.
|

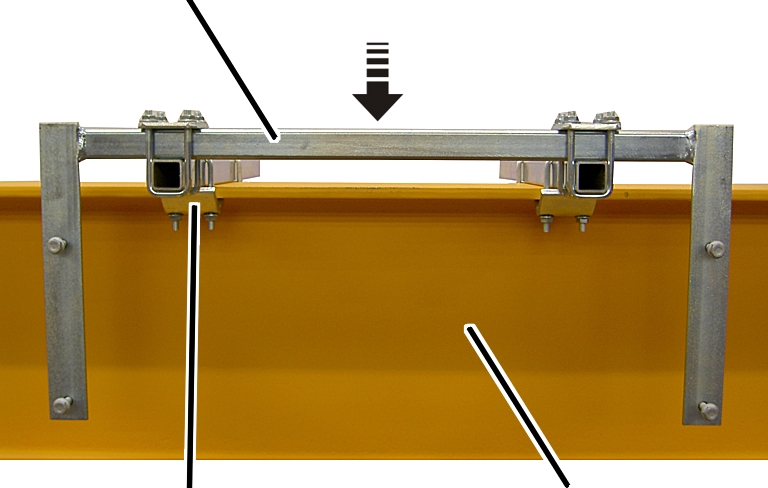

Console |
|
|
| |
|
Crapaud |
Flèche |
Placer la console et les
crapauds sur la flèche.
Enfiler les 4 crapauds sur
la flèche et les visser. 23 Nm

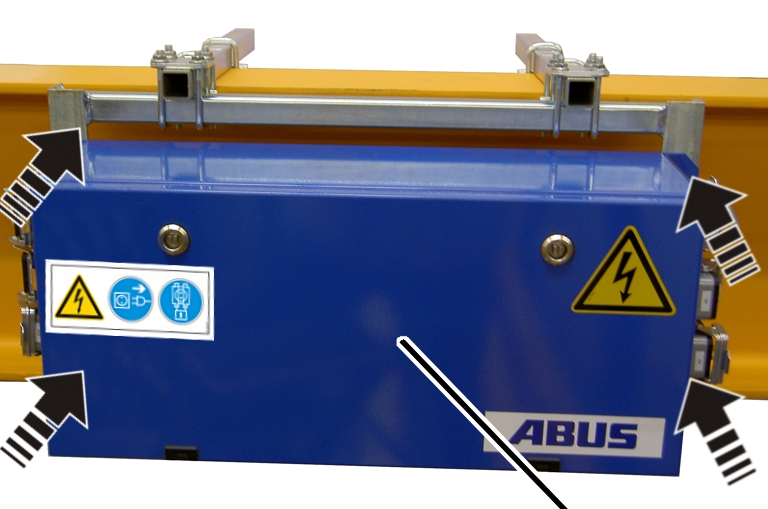

Montage du coffret électrique
|
| |
|
|
Coffret électrique |
Placer le coffret
électrique sur la console.
Visser le coffret
électrique à l'aide des vis à côtes M8x25. 23 Nm.
Raccordement des câbles de connexion
Câbles de connexion avec connecteur :
|
|
Connecteur |
|
| |
Enficher le connecteur au
niveau du coffret électrique. Voir schéma de circuit électrique.
Enclencher le verrouillage
des prises de courant.

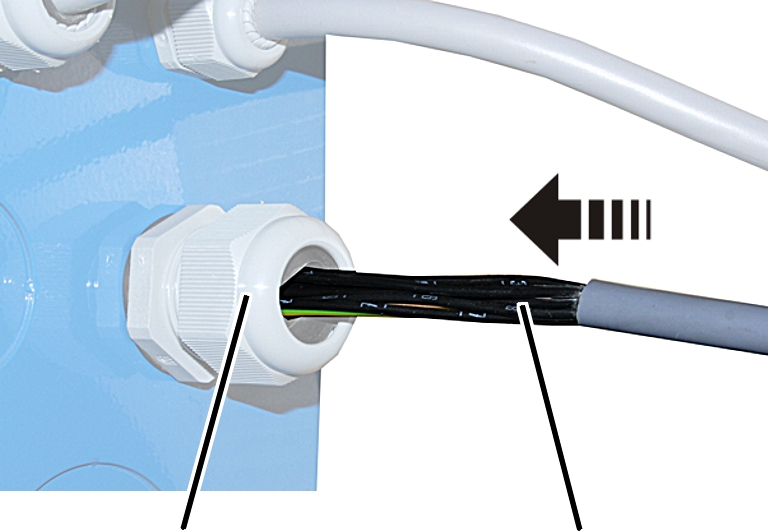

Câbles de connexion sans connecteur :
|
| |
|
Passe-câble à vis |
câble rond |
Si nécessaire : faire
une ouverture dans le coffret électrique.
Monter le passe-câble à
vis.
Insérer le câble de
connexion dans le passe-câble à vis.
Visser le passe-câble à
vis jusqu'à ce que le câble soit bien fixé.
Raccorder les câbles de
connexion dans le coffret électrique. Voir schéma de circuit électrique.
