Uniquement pour les potences avec treuil à câble

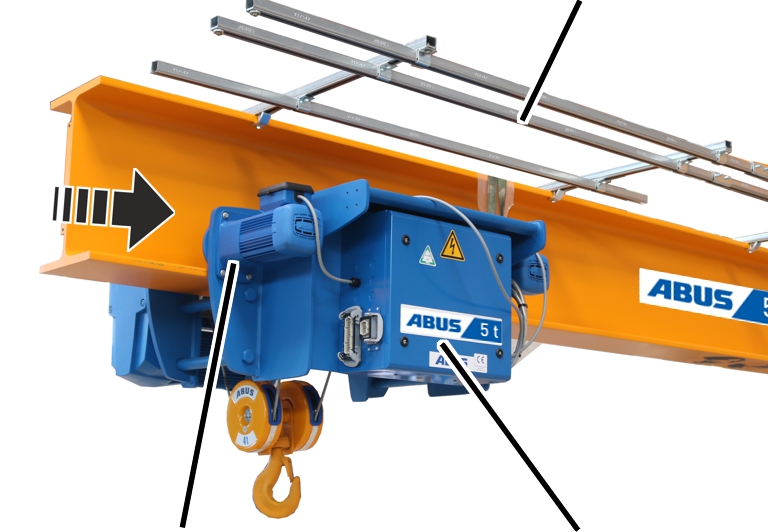

Le treuil à câble doit être monté de manière à ce que les motoréducteurs pointent vers le côté gauche de la flèche (depuis le fût).
|
|
Côté gauche de la flèche |
|
| |
|
Motoréducteur du chariot de direction |
Treuil à câble |
Tourner le treuil à câble
de manière à ce que les motoréducteurs pointent vers le côté gauche de la
flèche.
Respecter les règles de
sécurité du travail et soulever le treuil à câble.
Enfoncer le treuil à câble
sur la flèche en partant de la pointe de la flèche et le poser à l'aide des
galets.

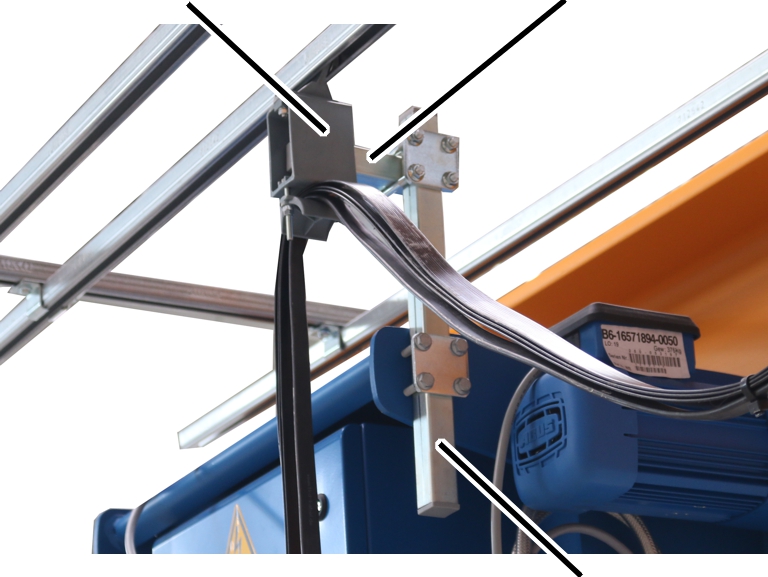

Montage de l'entraîneur du chariot de direction
|
Chariot entraîneur |
Tube carré horizontal |
|
| |
|
|
Tube carré vertical |
Visser le tube carré
vertical à l'aide des vis à côtes M8 et de la plaque sur le treuil à câble.
23 Nm
Pousser le tube carré
horizontal dans le chariot entraîneur.
Visser le tube carré
horizontal avec la bride pour tuyau sur le tube carré vertical. 23 Nm

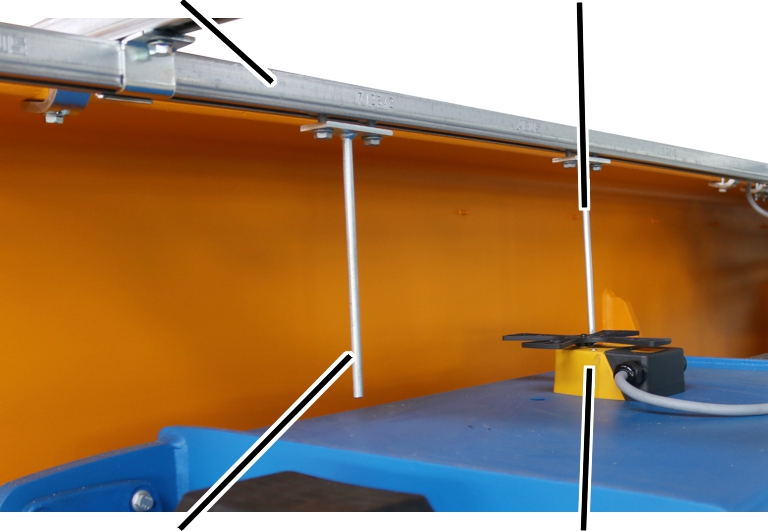

Montage du fin de course du chariot de direction
|
Rail C |
Came de contact |
|
| |
|
Came de contact |
interrupteur à levier en croix |
Si nécessaire :
monter un rail C supplémentaire pour les cames de contact sur le système de rail
C.
Monter l'interrupteur à
levier en croix sur le treuil à câble.
Insérer le câble de
connexion de l'interrupteur à levier en croix dans le treuil à câble et le
raccorder.
Enfoncer la came de
contact dans le rail C et bien la serrer.
