Uniquement pour l'entraînement de rotation
Cette section s'applique à un entraînement de rotation, et ce, toutes tailles confondues.

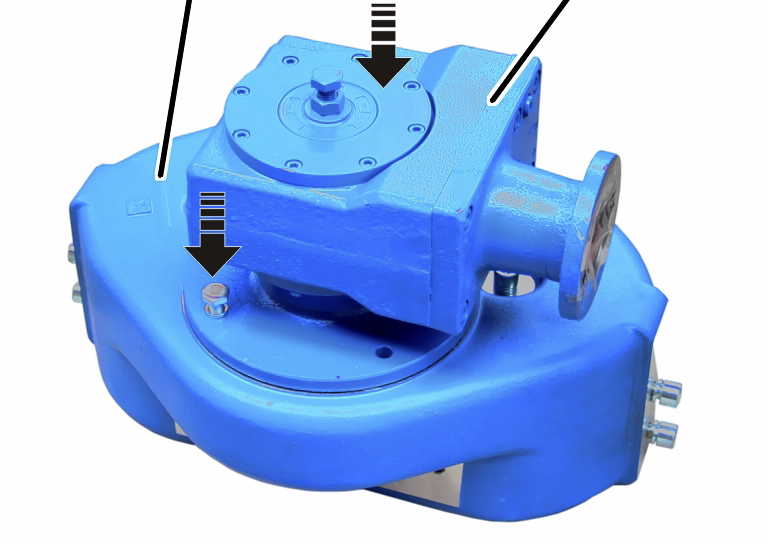

L'image montre le montage sur un mécanisme de rotation pour une potence de taille 457 au maximum. Le montage sur un mécanisme de rotation pour une potence de taille 558 au minimum ne diffère pas de manière significative.
Montage du réducteur de rotation sur le mécanisme de rotation
Le réducteur de rotation est généralement monté de manière à ce que le moteur de rotation pointe en direction de l'alimentation du chariot de direction. Si nécessaire, le réducteur de rotation peut également être monté sur le mécanisme de rotation dans une autre position (par étapes de 90°).
|
Mécanisme de rotation |
Réducteur de rotation |
|
| |
Poser le mécanisme de
rotation sur la partie supérieure.
Si nécessaire :
retirer le couvercle de protection du réducteur de rotation.
Monter le réducteur de
rotation dans le mécanisme de rotation.
Visser le réducteur de
rotation sur le mécanisme de rotation à l'aide de 4 vis à côtes et de 4
rondelles.
|
Taille |
Vis à côtes |
Couple de serrage |
|
273 |
M8x20 |
25 Nm |
|
323 - 457 |
M10x30 |
49 Nm |
|
558 à 762 |
M12x25 |
85 Nm |
