Montage du récepteur Micro

Uniquement en présence d'une radiocommande Micron

Cette section n'est valable que si la potence est commandée par une radiocommande Micron.



Tube carré	Crapaud

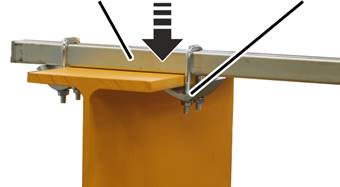

    Poser le tube carré horizontal sur la flèche et le pousser de manière à ce que les chariots porte-câble de l'alimentation du chariot de direction ne heurtent pas le récepteur.

    Visser le tube carré horizontal avec les crapauds. 23 Nm

    Visser le tube carré sur la flèche à l'aide des 2 crapauds. 23 Nm





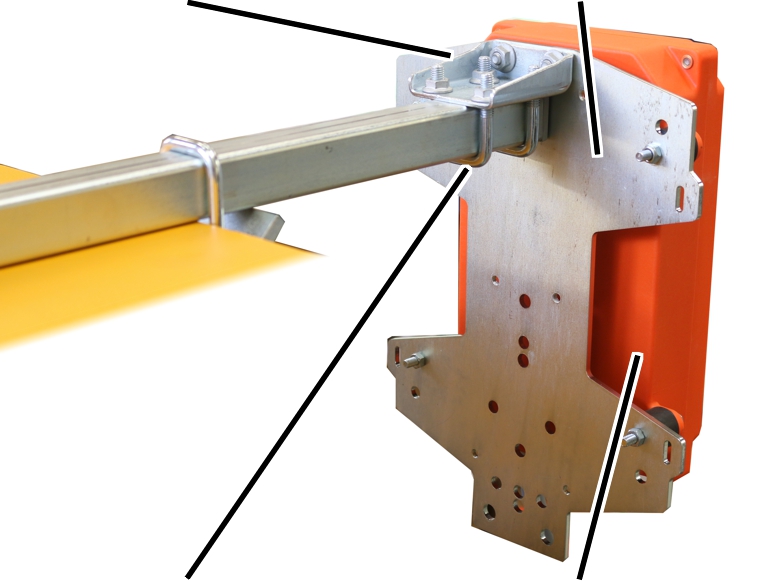

Support HF/EF	Plaque de fixation
Étrier fileté	Récepteur

    Visser le support HF/EF au niveau du côté le plus étroit à l'aide des 2 vis à côtes M8x16 et des écrous à côtes M8 sur la plaque de fixation. 23 Nm

    Visser les 2 étriers filetés avec les 4 écrous à côtes M8 sur le support HF/EF.

    Visser le récepteur avec les amortisseurs de vibrations sur la plaque de fixation. 23 Nm

    Placer et visser la plaque de fixation et le récepteur sur le tube carré horizontal. 23 Nm





    Raccorder les câbles de connexion dans le récepteur. Voir schéma de circuit électrique.

    Poser le câble de connexion du récepteur le long du tube carré en direction de la commande.

    Fixer le câble de connexion avec des serre-câbles.
