Montage du récepteur ABURemote

Uniquement en présence d'une radiocommande ABURemote

Cette section n'est valable que si la potence est commandée par une radiocommande ABURemote.





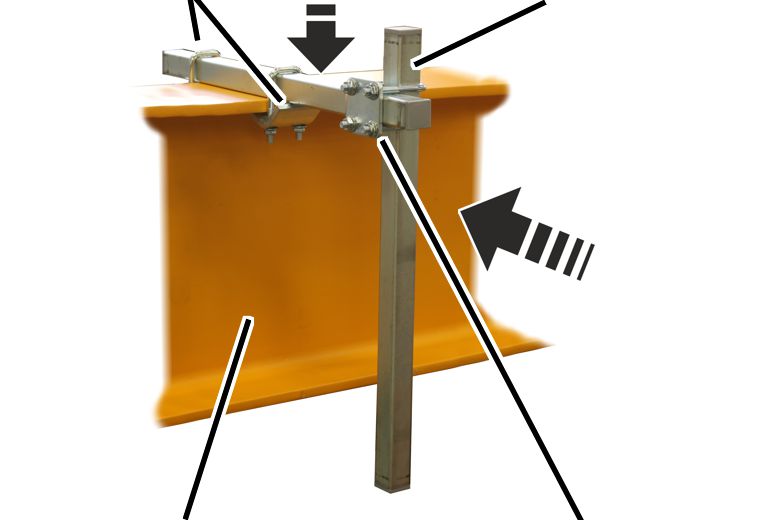

Crapauds	Tube carré vertical
Flèche	Bride pour tuyau

    Poser le tube carré horizontal sur la flèche et le pousser de manière à ce que les chariots porte-câble de l'alimentation du chariot de direction ne heurtent pas le boîtier.

    Visser le tube carré horizontal sur la flèche avec les 2 crapauds. 23 Nm

    Enfoncer le tube carré vertical et la bride pour tuyau sur le tube carré horizontal.

    Visser la bride pour tuyau. 23 Nm





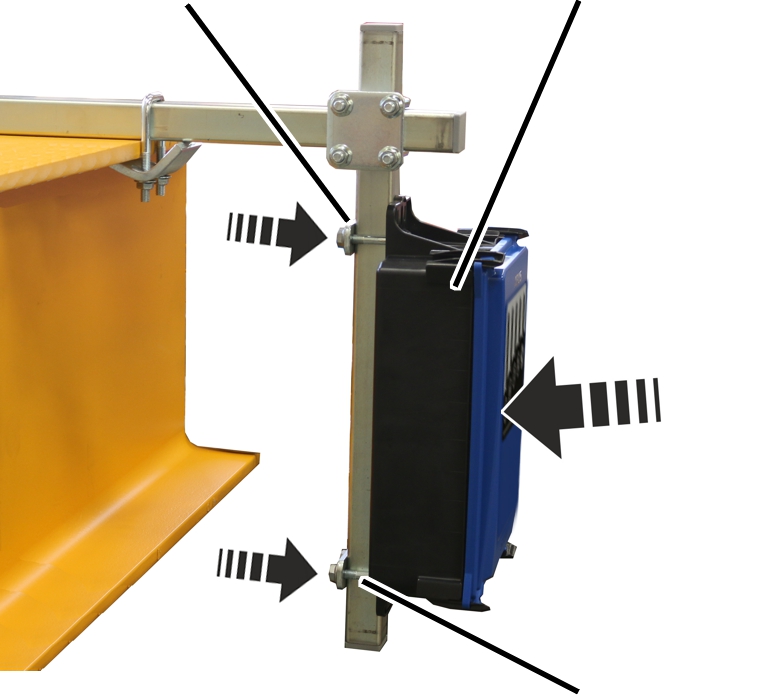

Plaque	Récepteur
	Étrier fileté

    Faire passer les 2 étriers filetés à travers les languettes du récepteur.

    Enfoncer par l'avant le récepteur et les étriers filetés sur le tube carré vertical.

    Placer les plaques sur les étriers filetés par l'arrière.

    Visser les plaques avec des écrous à côtes M8. 23 Nm.





    Raccorder les câbles de connexion dans le récepteur. Voir schéma de circuit électrique.

    Poser le câble de connexion du récepteur le long du tube carré en direction de la commande.

    Fixer le câble de connexion avec des serre-câbles.
