Uniquement pour l'entraînement de rotation
Montage du moteur de rotation sur le réducteur de rotation
|
Mécanisme de rotation |
|
|
| |
|
Pignon |
Moteur de rotation |
Enfoncer le pignon sur l'arbre de sortie
du moteur de rotation.
Fixer le pignon à l'aide
d'un goujon fileté.
Monter le moteur de
rotation dans le réducteur de rotation.
Visser le moteur de
rotation à l'aide de vis hexagonales M6x20 (4x). 10 Nm.

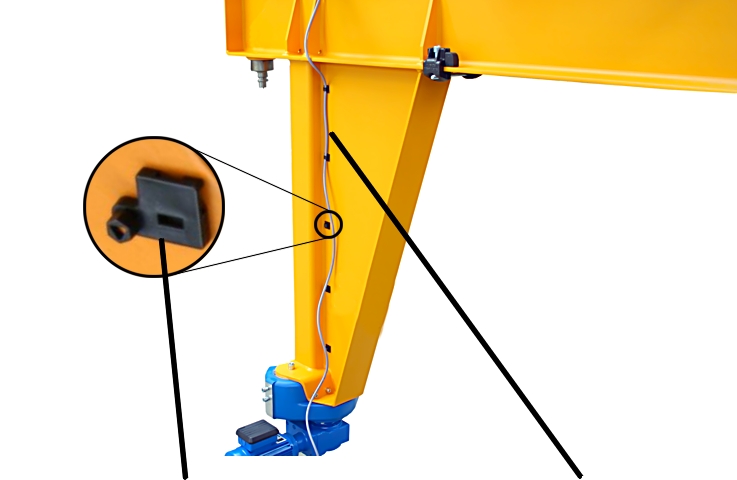

Raccordement de l'entraînement de rotation
|
| |
|
Clip de fixation de câble |
Câble de connexion de l'entraînement de rotation |
Placer le clip de fixation
de câble sur le support de la flèche.
Poser le câble de
connexion de l'entraînement de rotation le long du support de la flèche.
Fixer le câble de
connexion aux clips de fixation de câble avec des serre-câbles.
Emboîter l'accouplement du
câble de connexion dans l'entraînement de rotation.
Fermer le couvercle du
boîtier de connecteur au niveau de l'entraînement de rotation.
