Montage du mécanisme de rotation sur la flèche

Uniquement pour les tailles 273, 323, 355, 406, 457



Cette section n'est valable que pour les fûts dont le diamètre est de 273, 323, 355, 406 ou 457. Le support de la flèche a un bord inférieur coudé sur lequel le mécanisme de rotation est monté.

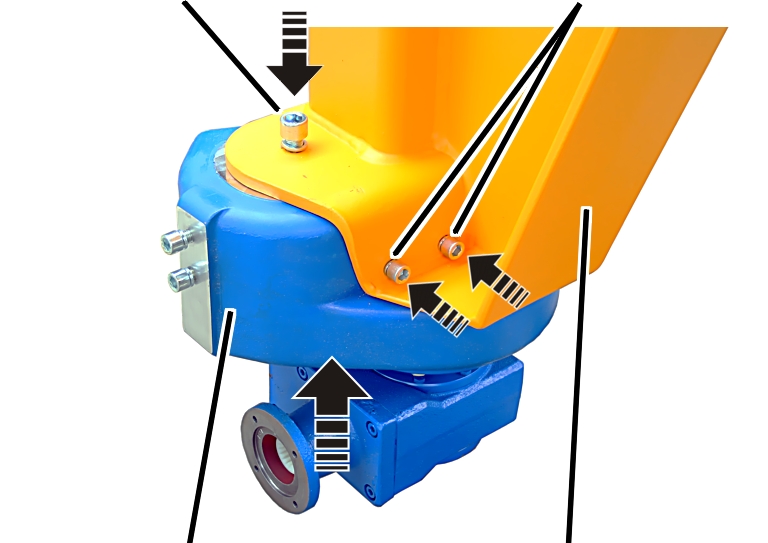

L'image montre le montage d'un mécanisme de rotation avec entraînement de rotation. Le montage d'un mécanisme de rotation sans entraînement de rotation ne diffère pas de manière significative.



Vis à tête cylindrique supérieures (2)	Vis à tête cylindrique latérales (4)
Mécanisme de rotation	Support de la flèche

    Lever le mécanisme de rotation pour le faire passer sous le support de la flèche.

    Visser le mécanisme de rotation avec les vis à tête cylindrique et les rondelles.

Taille	Vis à tête cylindrique supérieures (2)	Couple de serrage des vis à tête cylindrique supérieures	Vis à tête cylindrique latérales (4)	Couple de serrage des vis à tête cylindrique latérales
273	M12x30	85 Nm	M10x30	49 Nm
323 - 457	M16x40	200 Nm	M12x30	85 Nm



Uniquement pour les tailles 558, 660, 762



Cette section n'est valable que pour les fûts dont le diamètre est de 558, 660 ou 762. Le support de la flèche a un bord inférieur droit sur lequel le mécanisme de rotation est monté.

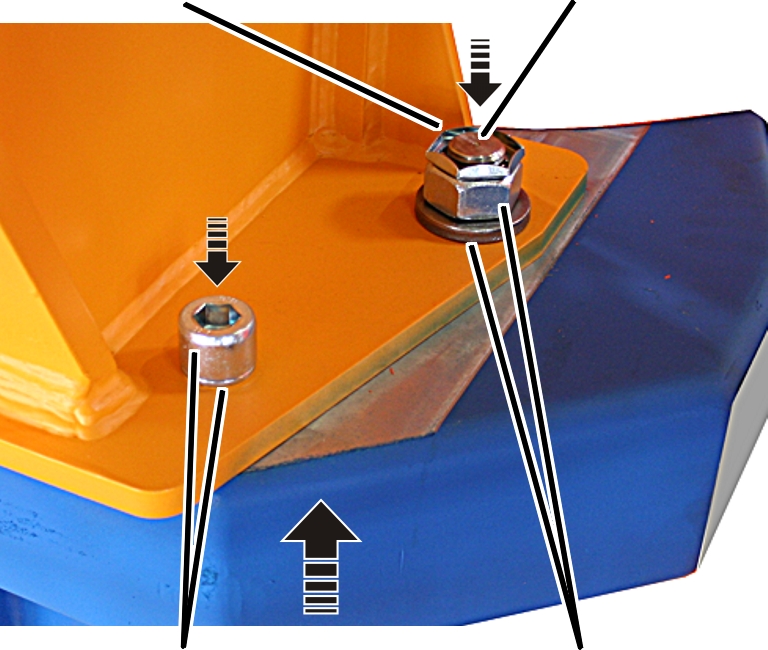

L'image montre le montage d'un mécanisme de rotation avec entraînement de rotation. Le montage d'un mécanisme de rotation sans entraînement de rotation ne diffère pas de manière significative.



Écrou de sécurité	Axe des galets de pression
Vis à tête cylindrique avec rondelle	Écrou hexagonal avec rondelle

    Lever le mécanisme de rotation pour le faire passer sous le support de la flèche.

    À l'avant : visser le mécanisme de rotation avec les vis à tête cylindrique et les rondelles.

    À l'arrière : visser l'axe des galets de pression : positionner les rondelles, visser l'écrou hexagonal, visser l'écrou de sécurité.

Taille	Vis à tête cylindrique (avant)	Couple de serrage des vis à tête cylindrique (avant)	Écrou hexagonal (arrière)	Couple de serrage de l'écrou hexagonal (arrière)
558	M24x50	215 Nm	M30	500 Nm
660	M24x50	215 Nm	M30	500 Nm
762	M27x70	370 Nm	M36	870 Nm
