Uniquement pour les potences sans frein réglable
|

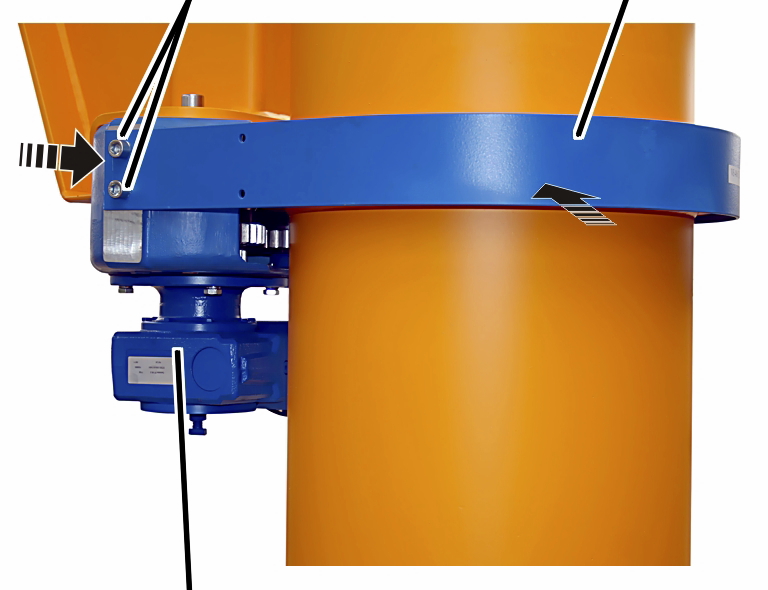

Vis à tête cylindrique |
Plaque d'arrêt |
|
| |
|
Mécanisme de rotation |
|
Placer le clip de sécurité
SL autour de la couronne du fût et l'enfoncer sur le mécanisme de rotation.
Visser fermement le clip
de sécurité SL à l'aide des vis à tête cylindrique.
|
Taille |
Quantité |
Vis à tête cylindrique |
Couple de serrage |
|
273 |
4x |
M10x20 |
20 Nm |
|
323 - 457 |
4x |
M12x20 |
35 Nm |
|
558 - 660 |
8x |
M12x25 |
35 Nm |
|
762 |
8x |
M16x25 |
80 Nm |
