Sur certaines potences, un boîtier à fusibles doit maintenant être installé. Le contenu de la livraison renseigne sur la nécessité de monter ou non ce boîtier.

Le boîtier comprend trois fusibles qui protègent la potence.

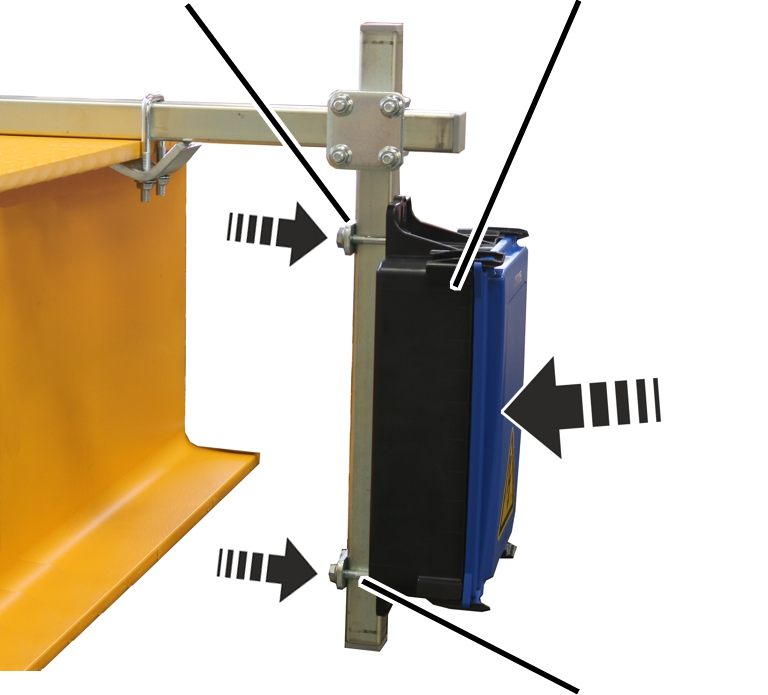

    Poser le tube carré horizontal sur la flèche et le pousser de manière à ce que les chariots porte-câble de l'alimentation du chariot de direction ne heurtent pas le boîtier.

    Visser le tube carré horizontal sur la flèche avec les 2 crapauds. 23 Nm

    Enfoncer le tube carré vertical et la bride pour tuyau sur le tube carré horizontal.

    Visser la bride pour tuyau. 23 Nm

    Faire passer les 2 étriers filetés à travers les languettes du boîtier.

    Enfoncer par l'avant le boîtier et les étriers filetés sur le tube carré vertical.

    Placer les plaques sur les étriers filetés par l'arrière.

    Visser les plaques avec des écrous à côtes M8. 23 Nm.

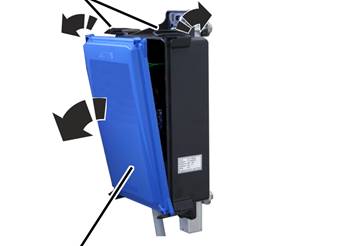

    Ouvrir les fermoirs sur un côté du boîtier.

    Faire basculer le couvercle sur le côté.

●   De l'autre côté, les fermoirs du couvercle s'ouvrent d'eux-mêmes lorsque le couvercle bascule.

    Dénuder les câbles de connexion sur environ 20 cm.

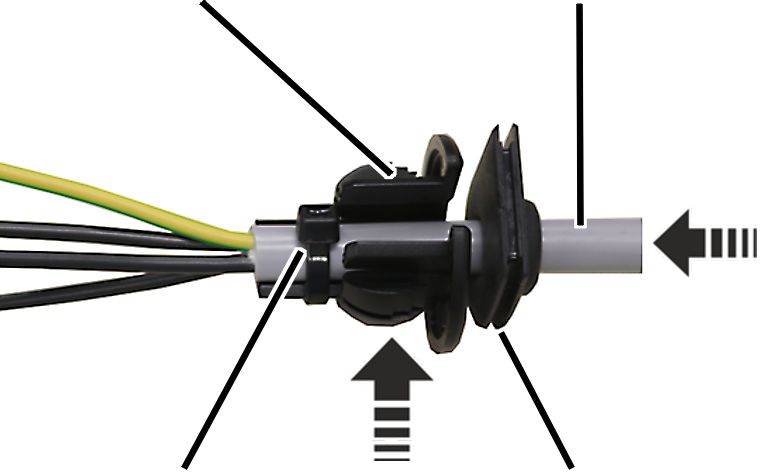

    Faire passer le câble de connexion à travers le passe-câble approprié (joint).

Dans le boîtier se trouvent des passe-câbles pour câbles plats et câbles ronds minces et épais.

    Faire passer le câble de connexion à travers le passe-câble approprié (câble-support) et le fixer avec un serre-câble.

    Introduire le câble de connexion dans le boîtier avec les deux serre-câble.

─     Introduire dans le boîtier le câble de l'alimentation en courant principal du côté du porte-fusible.

─     Introduire dans le boîtier l'alimentation du chariot de direction du côté des bornes de connexion pour le neutre et la terre.

    Introduire les lèvres en caoutchouc du serre-câble (joint) de manière à ce qu'elles reposent en étant bien lisses sur le boîtier à l'intérieur comme à l'extérieur.

    Insérer le serre-câble (câble-support) dans le boîtier comme sur l'illustration.

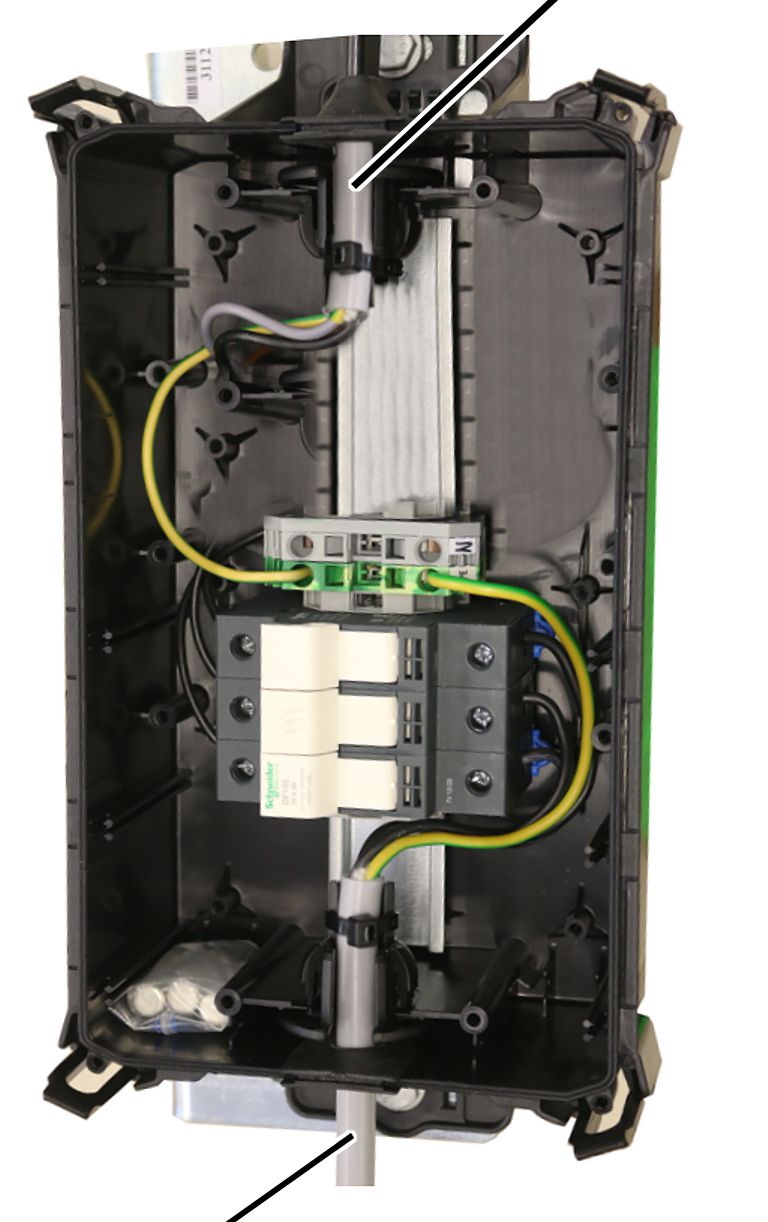

    Raccorder le câble de connexion de l'alimentation en courant principal au séparateur de sécurité.

    Raccorder le câble de connexion de l'alimentation du chariot de direction au séparateur de sécurité.

    Raccorder les deux conducteurs de terre à la borne pour conducteur neutre.

    Si nécessaire : raccorder les deux conducteurs neutres à la borne pour conducteur neutre.

    Placer le couvercle bien droit sur le boîtier.

Ne pas enclencher et basculer le couvercle d'abord d'un côté.

    Enclencher le couvercle en exerçant une légère pression sur les quatre fermoirs du boîtier.
