Les pièces sont déjà installées sur la flèche. Il ne reste plus qu'à monter la flèche sur le fût et à la raccorder.
|
|
Danger en cas de roulement du chariot de direction ! Le chariot de direction peut rouler lors du montage de la flèche et blesser des personnes si celle-ci n'est pas correctement fixée. Sécuriser le chariot de direction sur la flèche afin qu'il ne puisse pas rouler. |
|
|

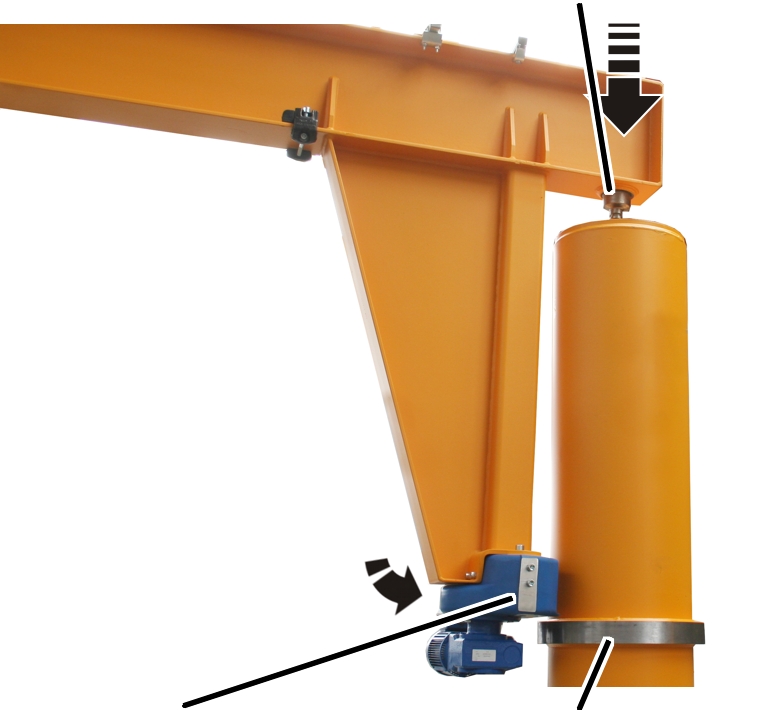

Tourillon |
|
| |
|
Mécanisme de rotation |
Couronne |
Fixer la flèche prémontée
à un mécanisme de levage adéquat (ex. : gerbeur, pont, etc.).
Elle doit être protégée contre tout risque de glissement et de renversement.
Fixer les différents
composants (ex. : chariot de direction, commande mobile) sur la flèche. Ils ne
doivent pas pouvoir se déplacer de manière incontrôlée.
Respecter les règles de
sécurité du travail et soulever la flèche.
Insérer la flèche et le
tourillon par le haut dans le palier de rotation.
Placer le mécanisme de
rotation avec les galets de pression contre la couronne.
Sur les images suivantes, le fût n'est que suggéré pour mieux visualiser les opérations à effectuer.
Les opérations dans le fût sont exécutées à travers le trou de visite dans la partie supérieure du fût.
Dans le fût :
|

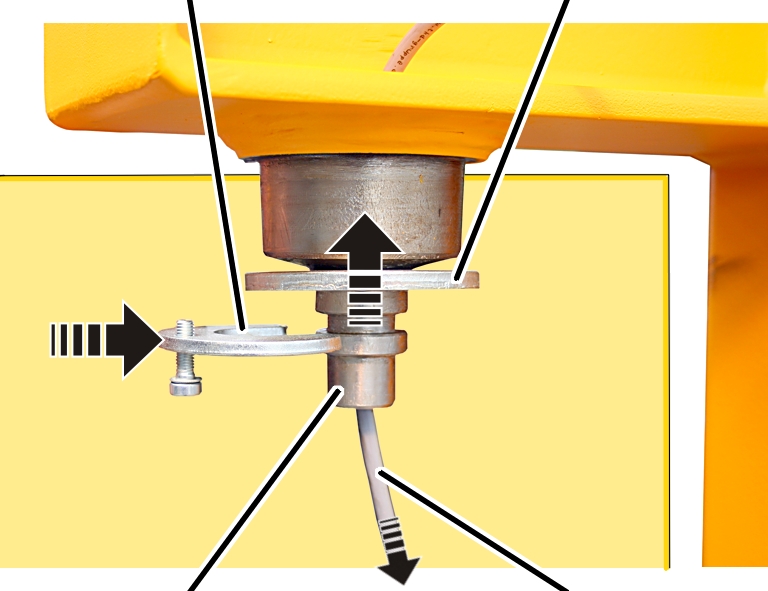

Pièce de fixation |
Rondelle |
|
| |
|
Tourillon |
Câble de connexion |
Enfoncer le câble de
connexion dans le fût par le haut, à travers le trou de la flèche.
Visser la vis à tête
cylindrique M8x25 dans la pièce de fixation, sans serrer.
Pousser la rondelle sur le
tourillon.
Pousser la pièce de
fixation par le côté sur le tourillon.
|
| |
|

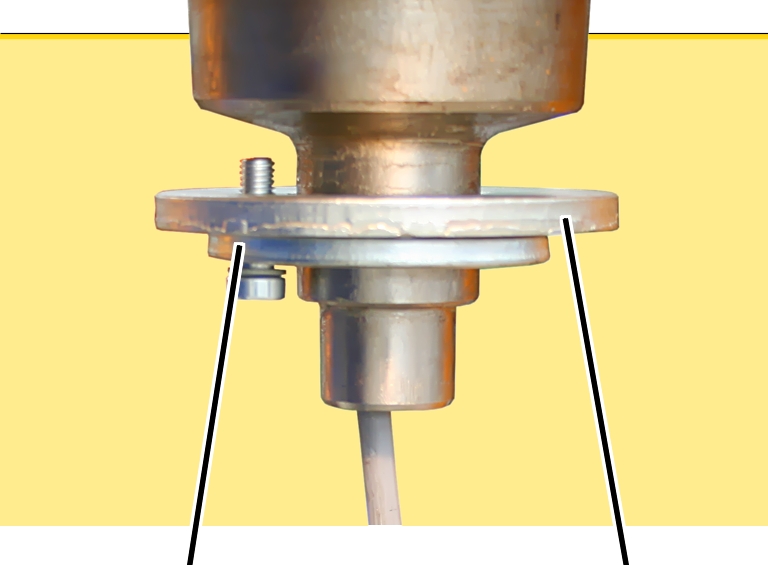

Pièce de fixation |
Rondelle |
Visser ensemble la
rondelle et la pièce de fixation. Serrer à la main.

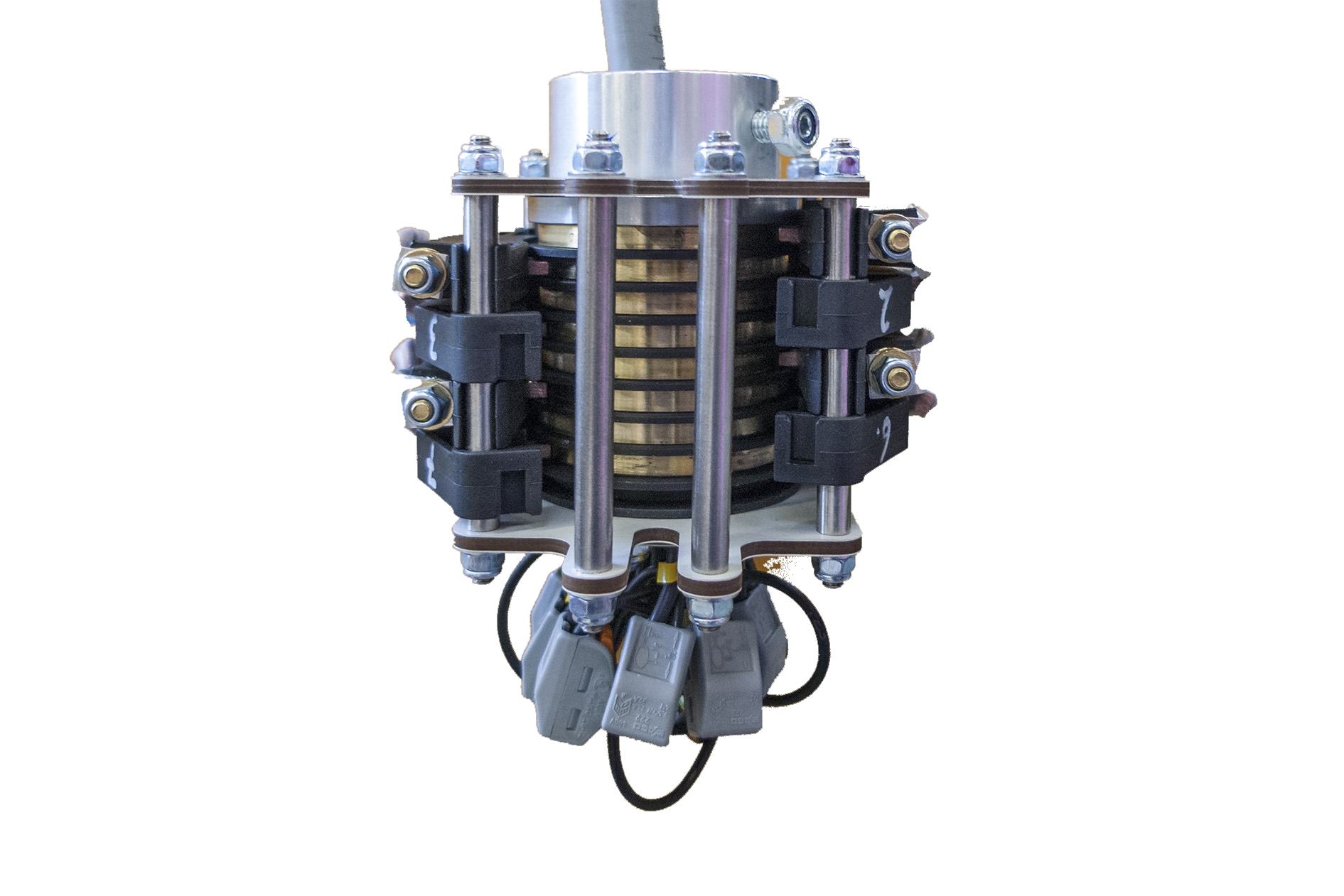

Cette opération n'est requise que dans le cas d'une alimentation électrique comportant plus de quatre conducteurs. Ignorer sinon cette section et poursuivre avec la suivante.
|
|
Raccorder le collecteur à
bagues à huit pôles.
Voir manuel du produit « Montage du collecteur à bagues à huit pôles » (AN 120217)
En dehors du fût :
|
|

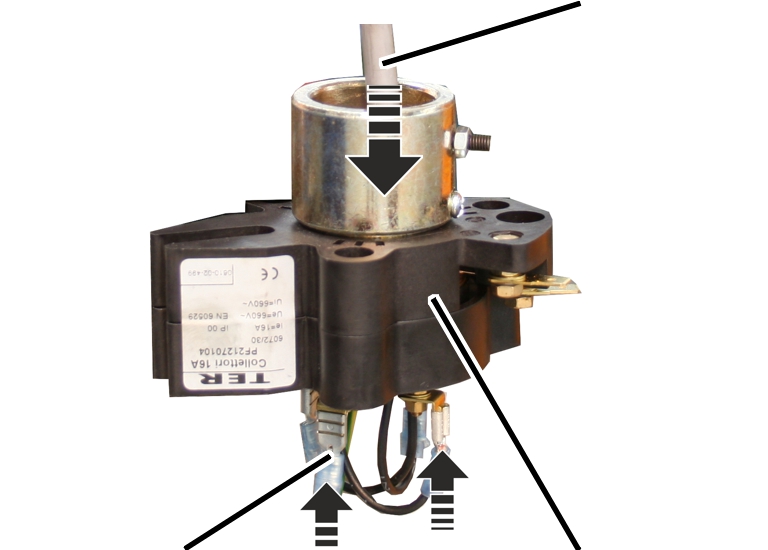

Câble de connexion |
|
| |
|
Cosses de câble |
Collecteur à bagues |
Dénuder le câble de
connexion (en provenance de la flèche) et fixer les cosses.
Insérer le câble de
connexion du haut vers le bas à travers le collecteur à bagues et le raccorder
par le bas. Voir schéma de circuit électrique.
Dans le fût :
|

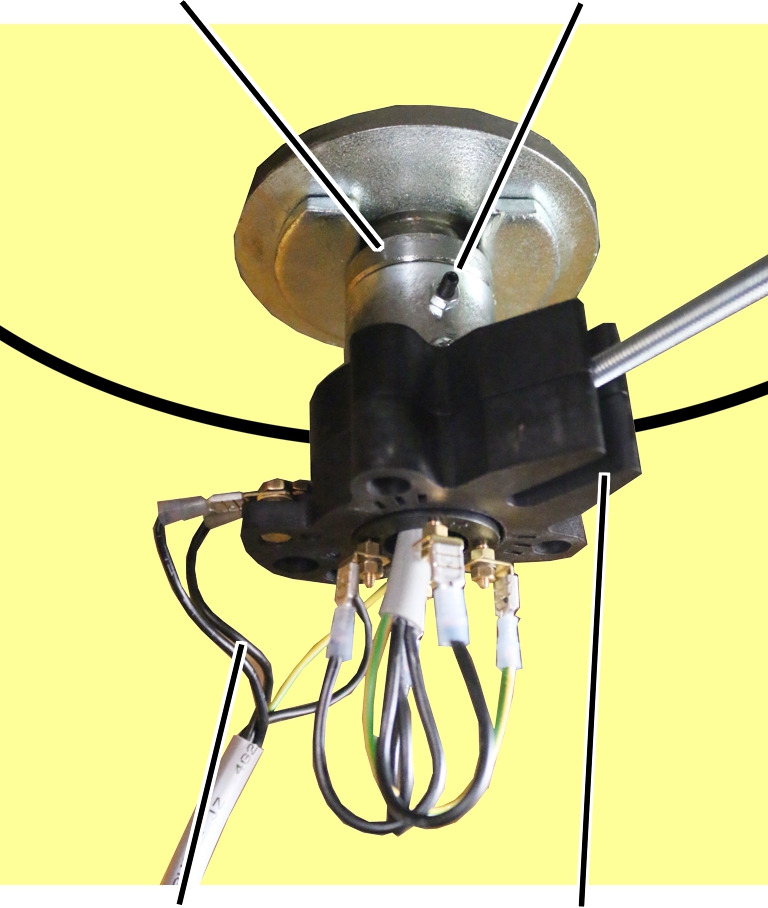

Tourillon |
Goujon fileté |
|
| |
|
Câble de connexion de l'interrupteur principal |
Fente |
Pousser le collecteur à
bagues sur le tourillon au niveau de la flèche.
Tourner le collecteur à
bagues de manière à ce que la vis du support s'insère dans la fente latérale du
collecteur à bagues.
Visser le collecteur à
bagues sur le tourillon à l'aide des goujons filetés.
Dénuder le câble de
l'interrupteur principal et fixer les cosses.
Raccorder le câble de
l'interrupteur principal au collecteur à bagues.
Voir schéma de circuit électrique.
|
| |
|

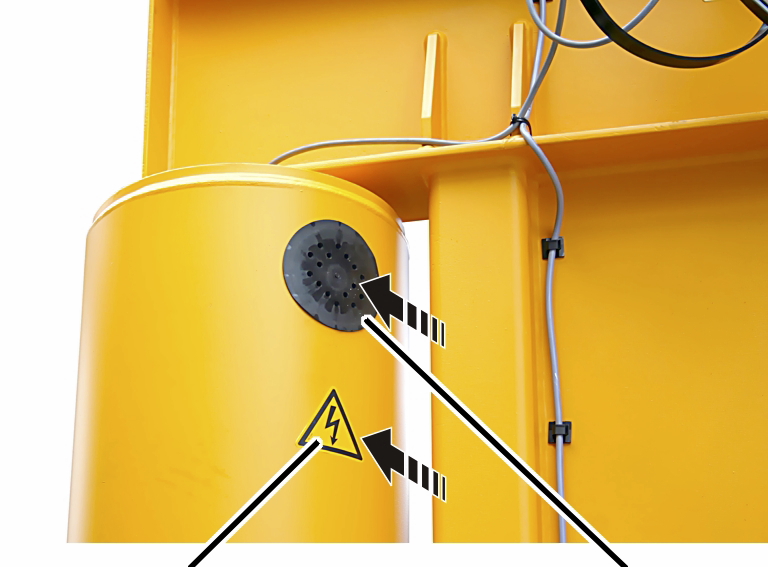

Étiquette |
Cache |
Enfoncer le cache dans le
trou de visite au niveau du fût.
Coller l'étiquette sur le
fût en dessous du cache.
