Consejo

El rodamiento oscilante puede insertarse a presión tanto antes como después de colocar la columna en vertical.

Una vez finalizada la fijación de la columna y tras la colocación de la misma sobre su fijación:

Las imágenes muestran la inserción de un rodamiento de giro en una columna con cabeza cilíndrica. La inserción en una cabeza de columna cónica es prácticamente el mismo proceso.

    Abrir la parte superior del envoltorio de la columna.

    Caso necesario, eliminar restos de pintura en el asiento del rodamiento.

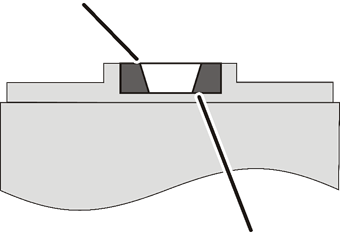

    Colocar el rodamiento de giro en su asiento de tal forma que el diámetro mayor del aro cónico interno esté hacia arriba (posteriormente hacia el brazo).

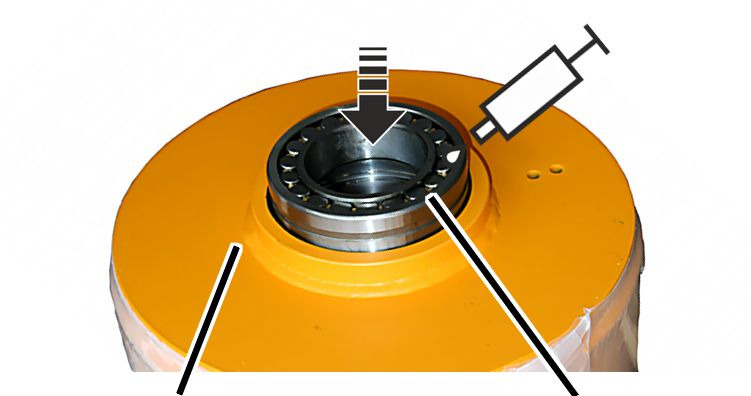

    Engrasar el rodamiento de giro: verter toda la grasa incluida (80 ml) en el rodamiento de giro.

Recomendación: grasa multiuso ABUS-AN 101336.

    Colocar un taco de madera sobre el rodamiento e insertarlo bien recto dando golpes de martillo con uniformidad.

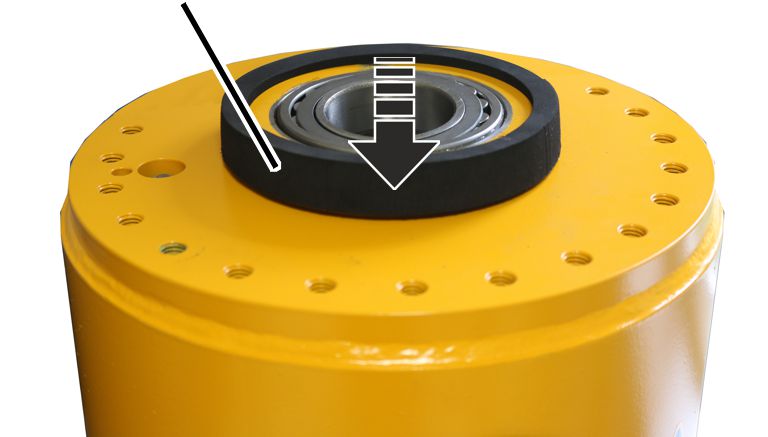

    Insertar a presión el aro de estanqueidad por fuera en el asiento del rodamiento.

En primer lugar se prepara la alimentación de corriente en la cabeza de columna (desde el interruptor de conexión a la red hasta el cuerpo de anillos colectores).

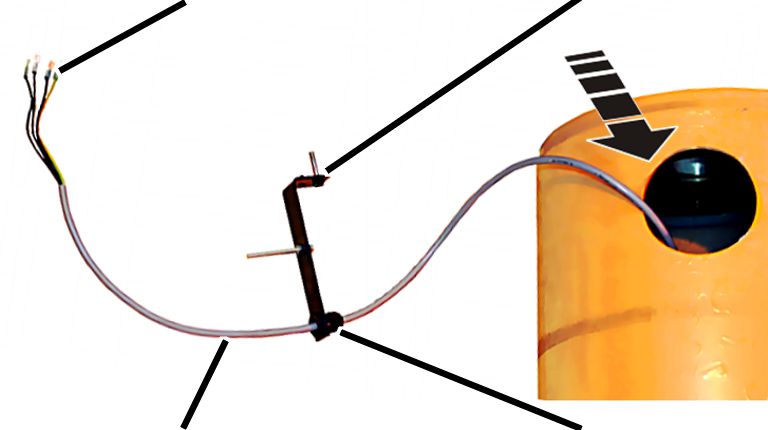

    Colocar el soporte y el racor para cables sobre el cable.

    Colocar las virolas en los extremos de los hilos.

    Pasar el cable por el agujero de acceso en la columna.

    Llevar el cable hacia abajo.

    Fijar el soporte en la columna.

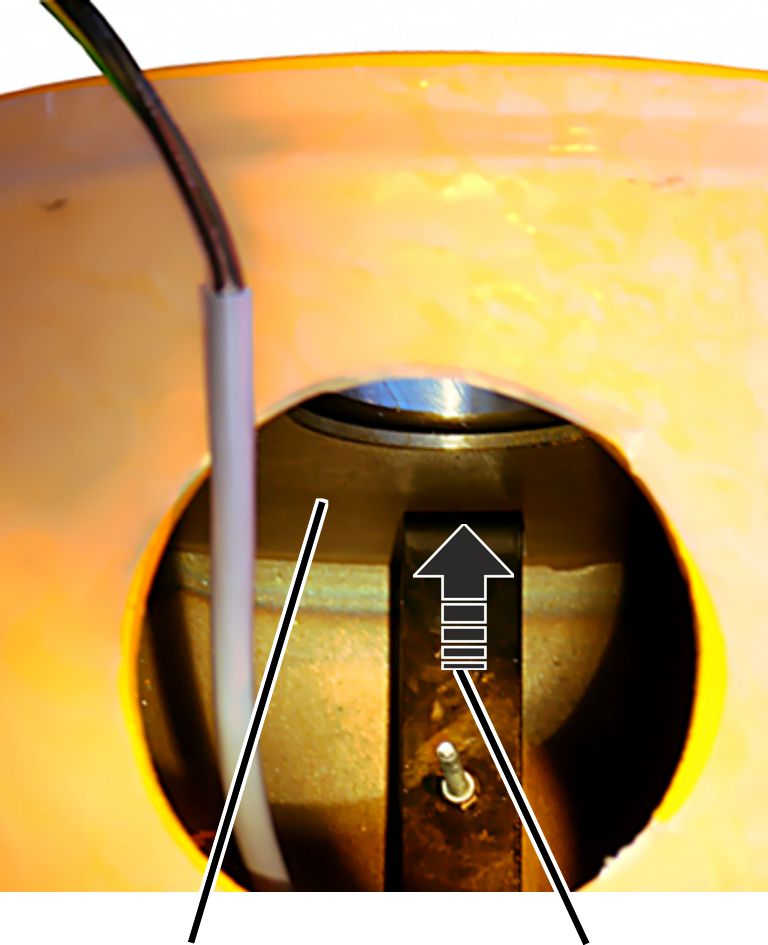

    Insertar el tornillo del soporte desde dentro a través de la placa superior de la columna.

    Atornillar el soporte desde fuera.

    Dejar colgando el extremo libre del cable por fuera del agujero de acceso.

Posteriormente se conectará aquí el cuerpo de anillos colectores.
