Sólo con mando sin carcasa y con botonera en el carro
Este apartado se aplica solo cuando la grúa pluma giratoria no cuente con una carcasa para el mando y cuando la botonera se enchufe al carro.
Montar el enchufe hembra en el sistema de guía de arrastre
|

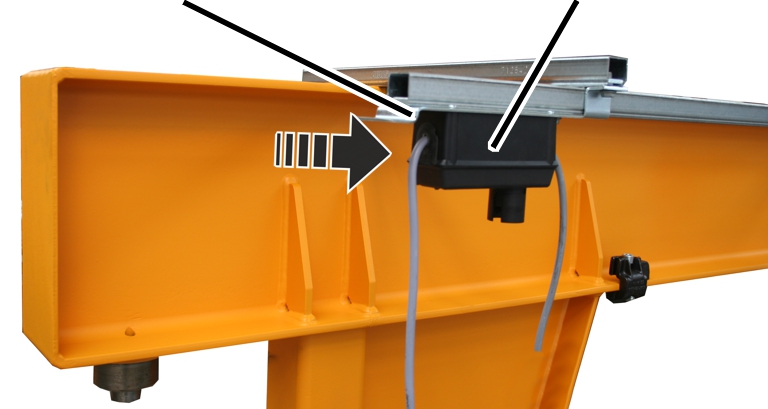

Tornillos nervados |
Enchufe hembra con chapa de zócalo |
|
| |
Insertar la chapa de
zócalo con el enchufe en el perfil en C.
Atornillar la chapa de
zócalo con tornillos nervados M8x16 (2x). 23 Nm.
|

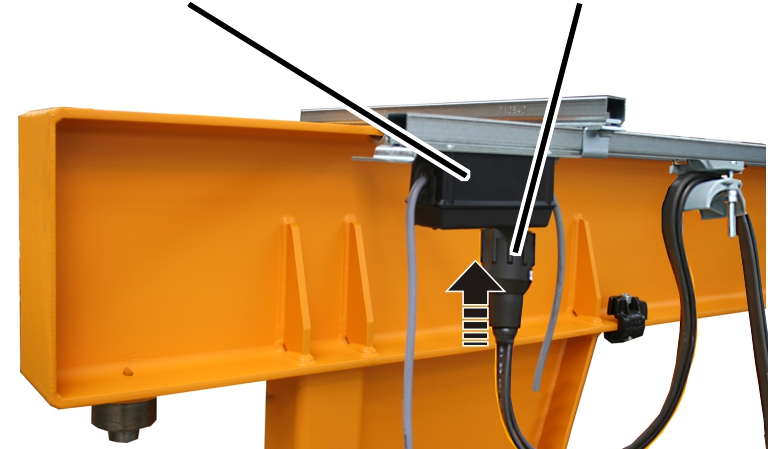

Enchufe hembra |
Conector de bayoneta de la alimentación de corriente del carro |
|
| |
Insertar el conector de
bayoneta de la alimentación de corriente del carro en en enchufe hembra del
sistema de guía de arrastre.
