Solo con mando estacionario
Este apartado se aplica solo con un mando estacionario. Es, en particular, el caso cuando la grúa se controla con un mando a distancia por radio y una botonera como mando de sustitución.
El mando estacionario se montar en un tramo corto del perfil en C junto al mando de la grúa. En caso necesario, el montaje del mando estacionario puede adaptarse a las circunstancias en la nave.
|
|
En la documentación de planificación consta dónde está previsto colocar un mando. |
|
|
Consola de fijación |
|
| |
|
Garra |
Soporte de raíl |
Atornillar las consolas de
fijación (2x) con garras (4x) a la derecha y a la izquierda sobre el brazo. 23
Nm.
Insertar los soportes de
raíl (2x) en la consola de fijación (2x).
|
Perfil en C |
Enchufe hembra con chapa de zócalo |
|
| |
Acortar el perfil en C de
forma que mida más o menos lo mismo que la chapa de zócalo con enchufe
hembra.

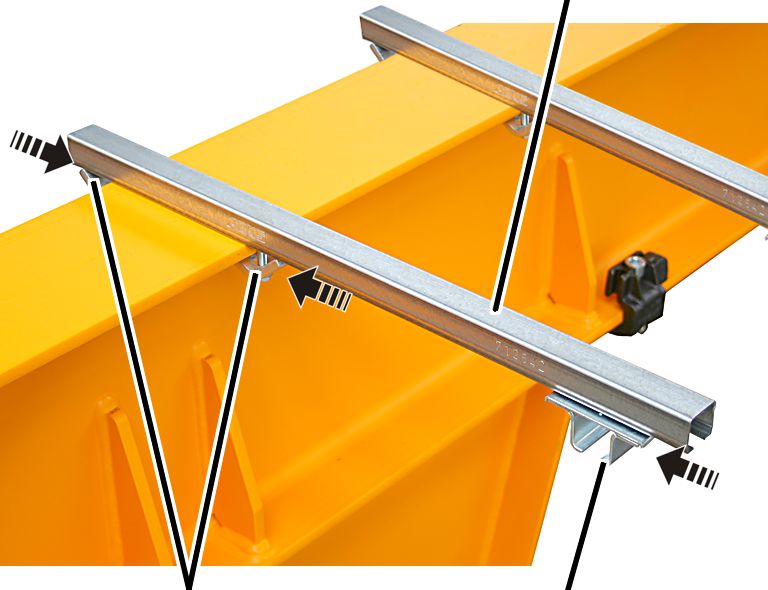

Insertar los perfiles en C
en los soportes de raíl.
Atornillar todos los
soportes de raíl. 23 Nm.

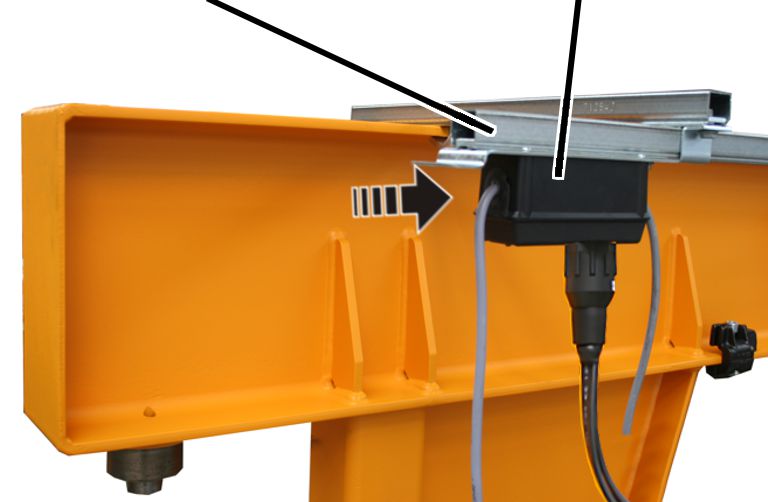

Insertar la chapa de
zócalo con enchufe hembra en el perfil en C.
Apretar bien los tornillos
de la chapa de zócalo.
