Sólo para grúa pluma giratoria de columna con interruptor de conexión a la red en la columna

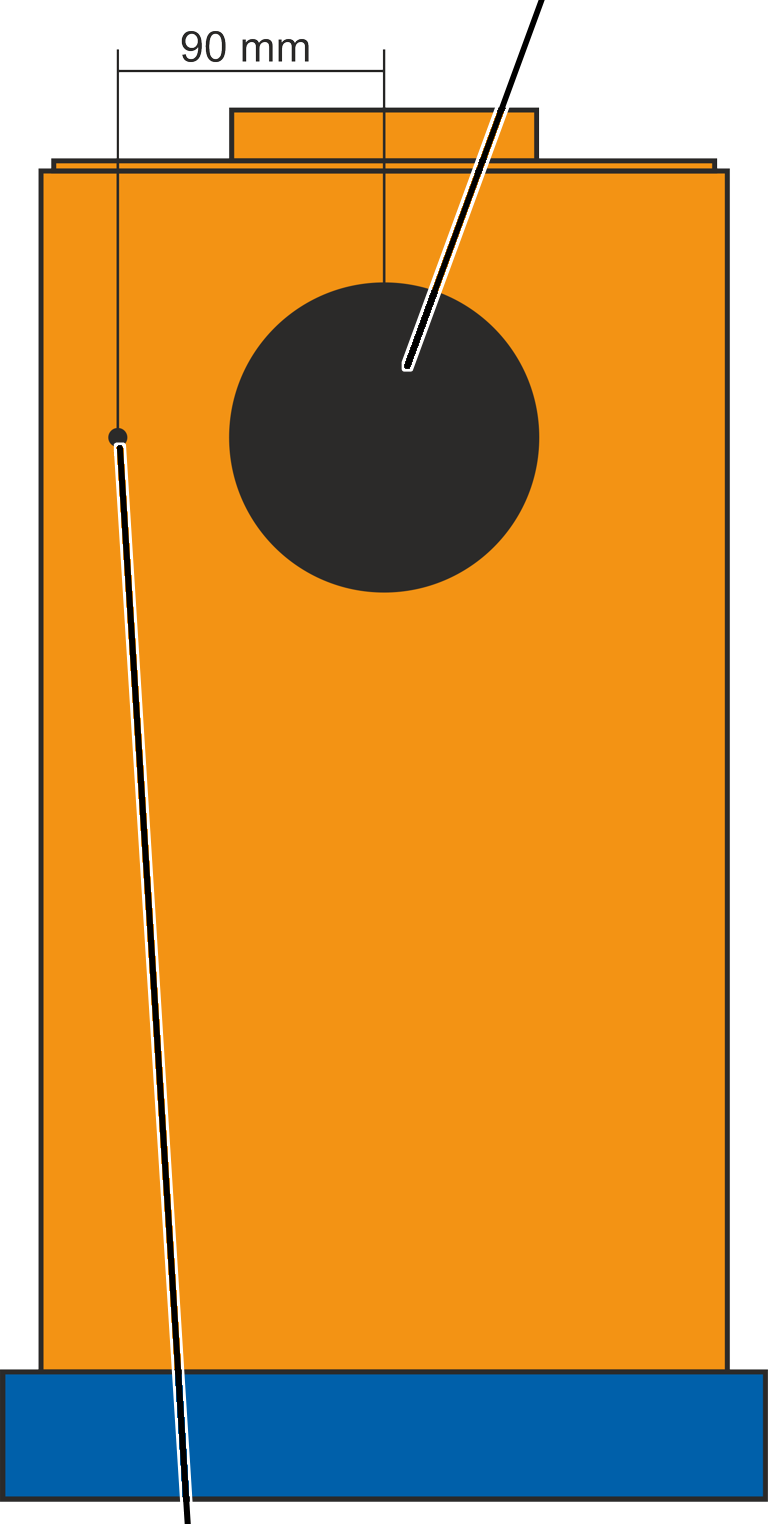

Este apartado se aplica solo cuando la grúa pluma giratoria posee un orificio perforado en la columna para instalar un interruptor de conexión a la red.
Consejo
En una grúa pluma giratoria de columna con interruptor de conexión a la red se coloca un interruptor de conexión a la red en la columna. Con el interruptor de conexión a la red se podrá desconectar la grúa del todo de la alimentación eléctrica.

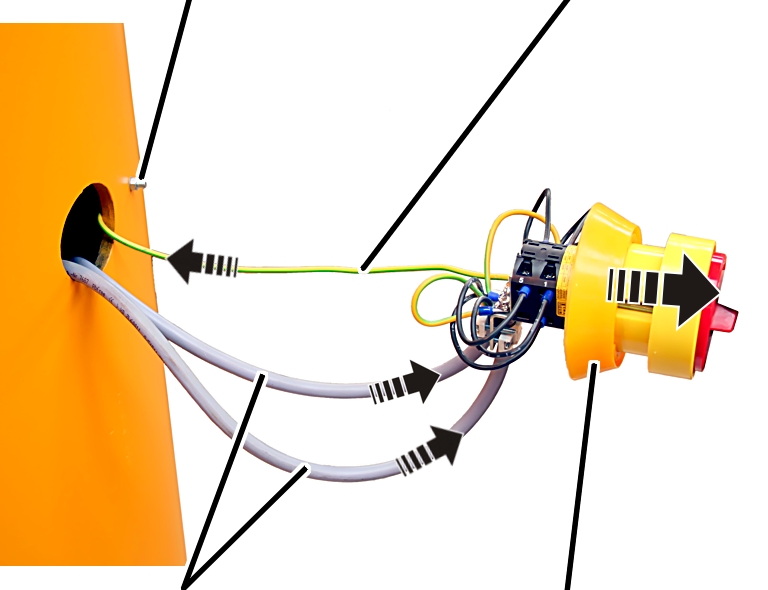

Montaje del interruptor de conexión a la red
|
Tornillo cilíndrico M5x20 |
Cable de tierra |
|
| |
|
Línea de acometida de red desde el pie de columna y cable hacia el cuerpo de anillos colectores |
Junta |
Insertar la junta sobre el
interruptor de conexión a la red.

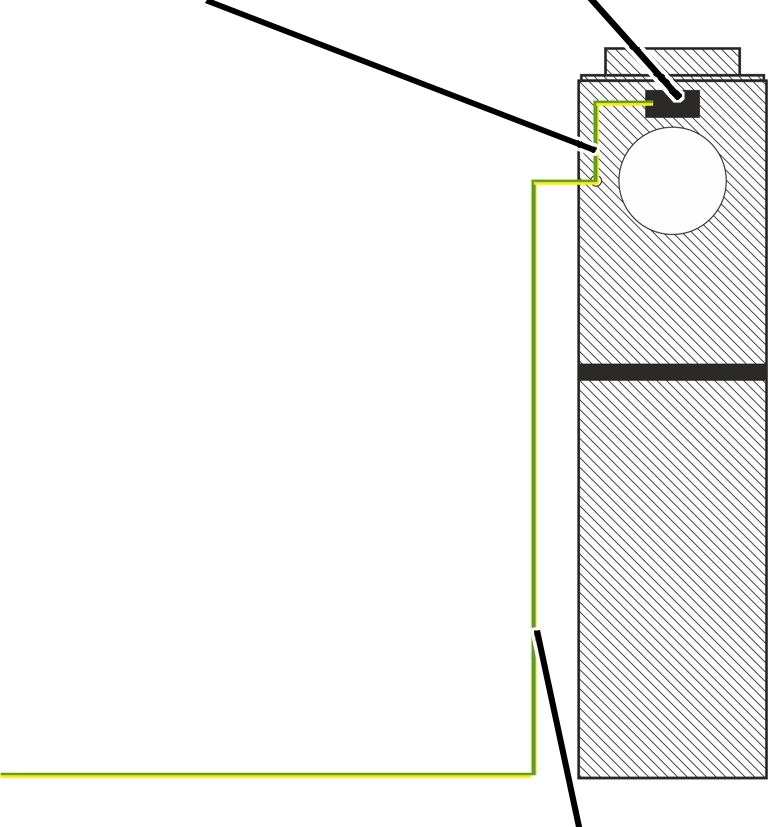

Atornillar el cable de
masa con tornillo cilíndrico M5x20 y tuerca hexagonal desde dentro a la
columna.
Conectar la línea de
acometida de red al interruptor de conexión a la red. Véase esquema
eléctrico.
Conectar el cable de la
cabeza de columna al interruptor de conexión a la red. Véase esquema
eléctrico.
Atornillar los cables con
bridas al interruptor de conexión a la red.
Insertar el interruptor de
conexión a la red en la columna desde fuera y fijar con tornillos.
