Nur bei Schwenkkran mit Seilzug
Der Seilzug muss so montiert werden, dass die Fahrantriebe zur linken Seite des Auslegers (von der Säule aus gesehen) zeigen.
|
|
Linke Seite vom Ausleger |
|
| |
|
Katzfahrantrieb |
Seilzug |
Seilzug so drehen, dass die
Fahrantriebe zur linken Seite des Auslegers zeigen.
Arbeitssicherheitsbestimmungen
beachten und Seilzug anheben.
Seilzug von der Auslegerspitze
aus auf den Ausleger schieben und mit den Laufrädern aufsetzen.
Katzstrommitnehmer montieren
|
Mitnahmewagen |
Waagerechtes Quadratrohr |
|
| |
|
|
Senkrechtes Quadratrohr |
Senkrechtes Quadratrohr mit
Rippschrauben M8 und Platte an Seilzug schrauben. 23 Nm.
Waagerechtes Quadratrohr in
Mitnahmewagen schieben.
Waagerechtes Quadratrohr mit
Rohrschelle an senkrechtes Quadratrohr schrauben. 23 Nm.

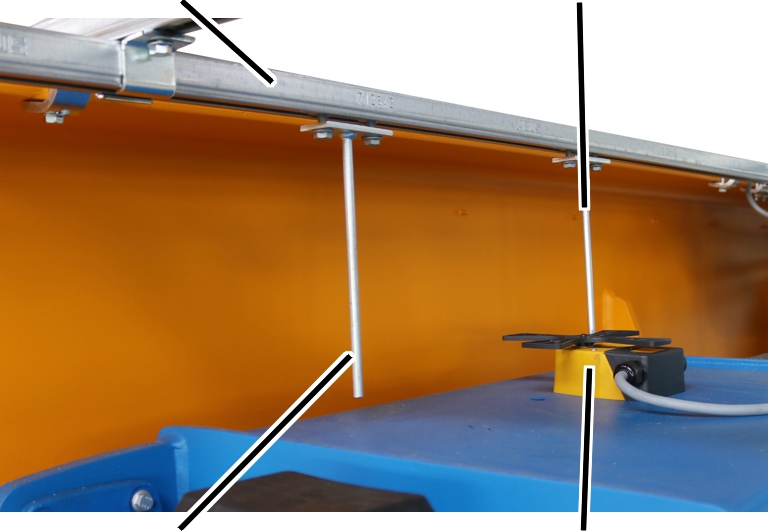

Katzfahrgrenzschalter montieren
|
Laufschiene |
Schaltnocken |
|
| |
|
Schaltnocken |
Kreuzhebelschalter |
Falls nötig: Zusätzliche
Laufschiene für die Schaltnocken am Laufschienenverband montieren.
Kreuzhebelschalter auf dem
Seilzug montieren.
Anschlussleitung vom
Kreuzhebelschalter in den Seilzug führen und anschließen.
Schaltnocken in die Laufschiene
schieben und festschrauben.
