Schwenkgetriebe an Schwenkwerk montieren

Nur bei Schwenkantrieb

Dieser Abschnitt gilt bei einem Schwenkantrieb in allen Baugrößen.

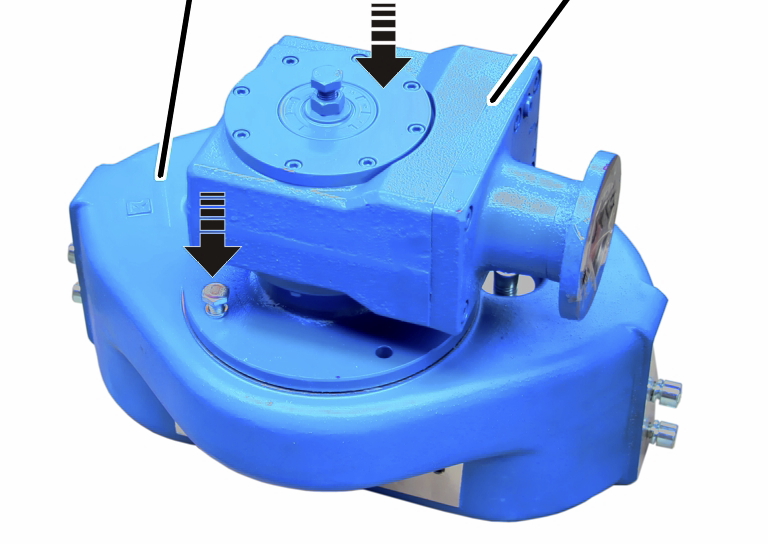

Das Bild zeigt die Montage an einem Schwenkwerk für einen Schwenkkran bis Baugröße 457. Die Montage an einem Schwenkwerk für einen Schwenkkran ab Baugröße 558 unterscheidet sich nicht wesentlich davon.



Das Schwenkgetriebe wird normalerweise so montiert, dass der Schwenkmotor in Richtung Katzstromzuführung zeigt. Bei Bedarf kann das Schwenkgetriebe auch in einer anderen Position (in 90-Grad-Schritten) am Schwenkwerk montiert werden.





Schwenkwerk	Schwenkgetriebe

   Schwenkwerk auf die Oberseite legen.

   Falls nötig: Schutzdeckel vom Schwenkgetriebe entfernen.

   Schwenkgetriebe in Schwenkwerk stecken.

   Schwenkgetriebe mit Rippschrauben (4x) und Unterlegscheiben (4x) am Schwenkwerk festschrauben.

Baugröße	Rippschraube	Anzieh-Drehmoment
273	M8x20	25 Nm
323 - 457	M10x30	49 Nm
558 bis 762	M12x25	85 Nm
