Cette section s'applique uniquement dans le cas d'un treuil à câble avec mouflage 4/1.
|
Clip de sécurité SL |
|
|
|
Boulon |
Retirer les clips de sécurité des
boulons de la traverse de la poulie de renvoi.
|
Boulon |
|
|

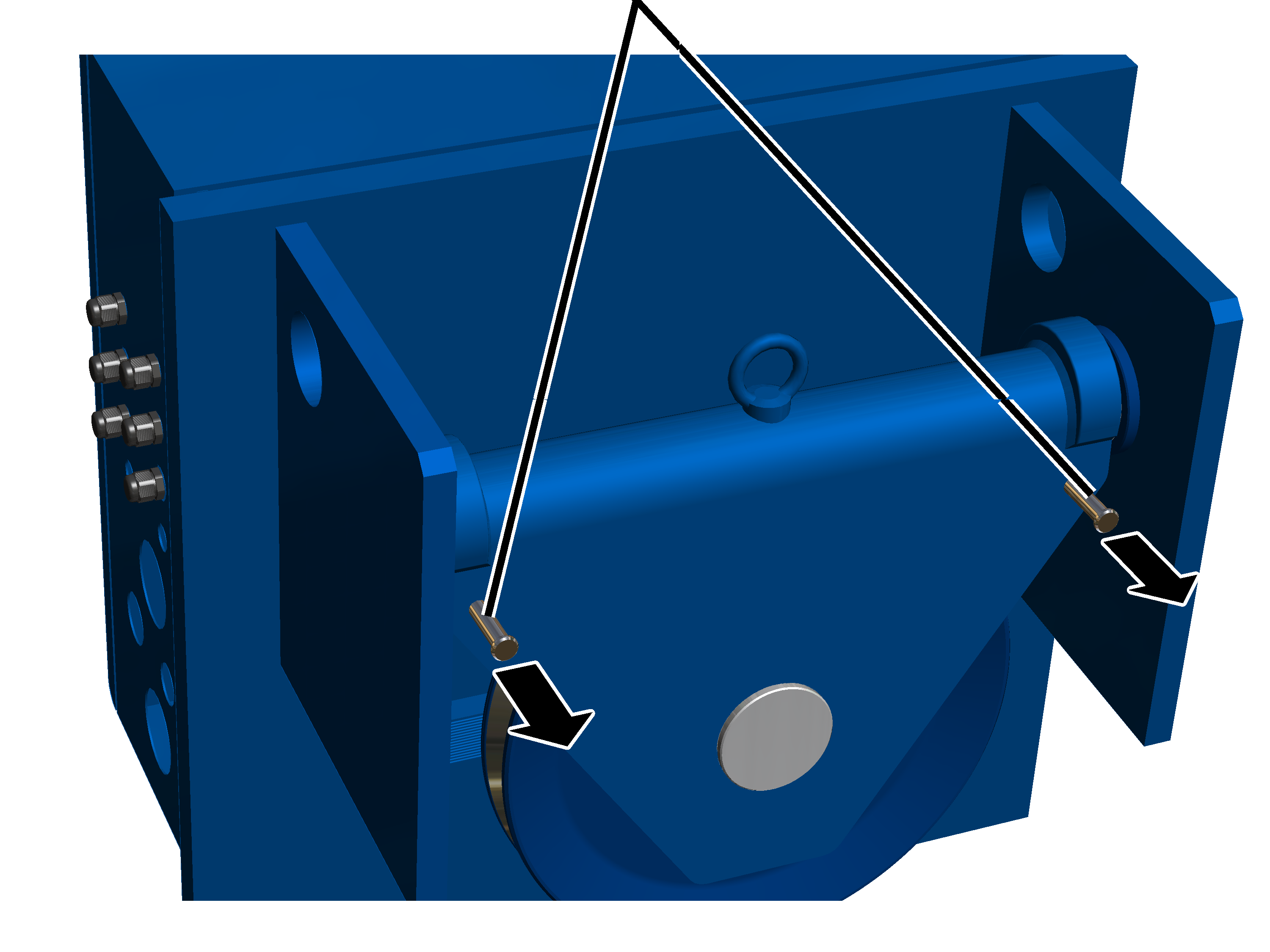

Retirer les 2 boulons de la
traverse de la poulie de renvoi.
|
|
Traverse de la poulie de renvoi |
|
| |
|
Douilles de palier | |

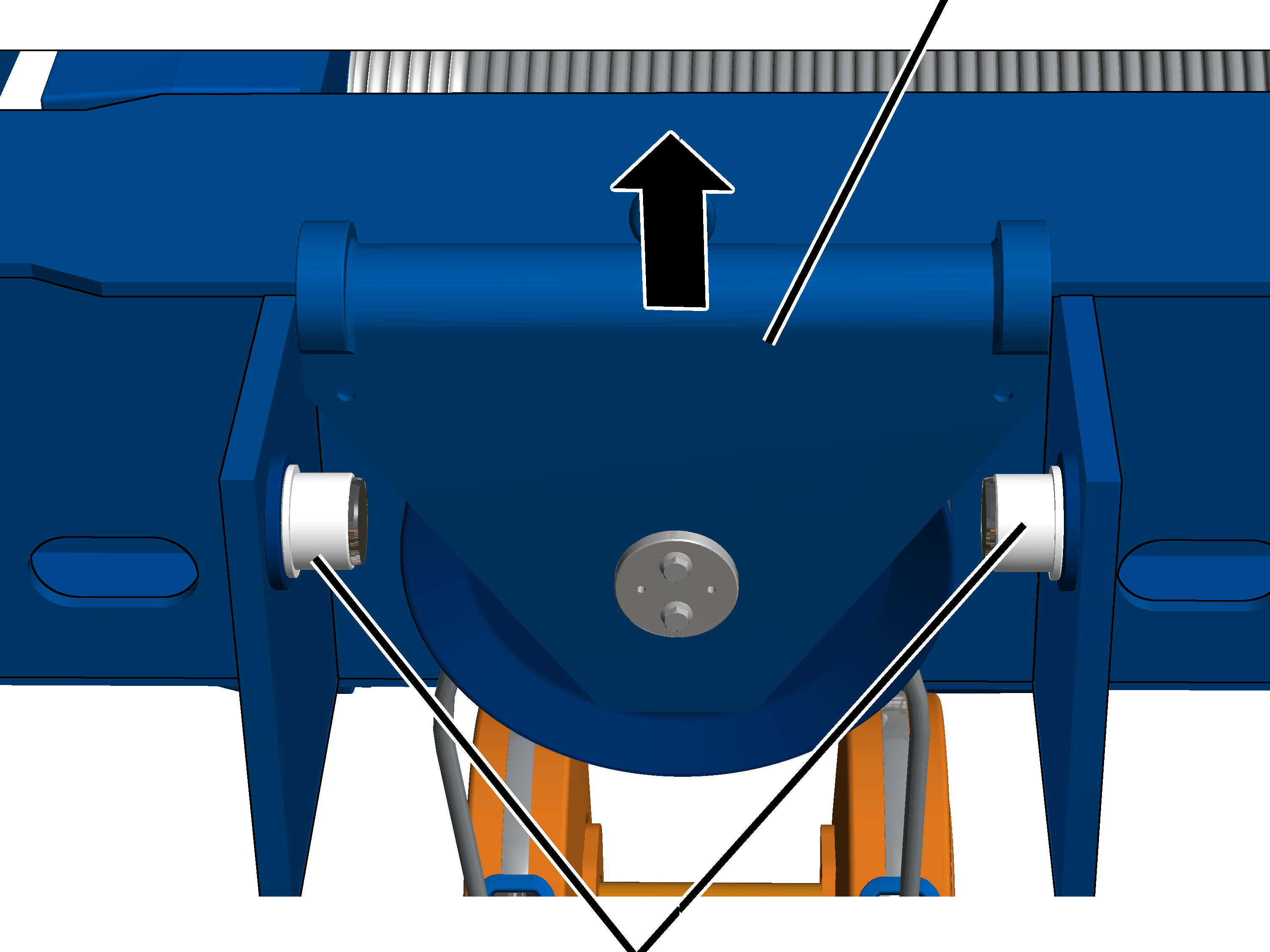

Soulever la traverse de la poulie
de renvoi des douilles de palier.
Des deux côtés :
|

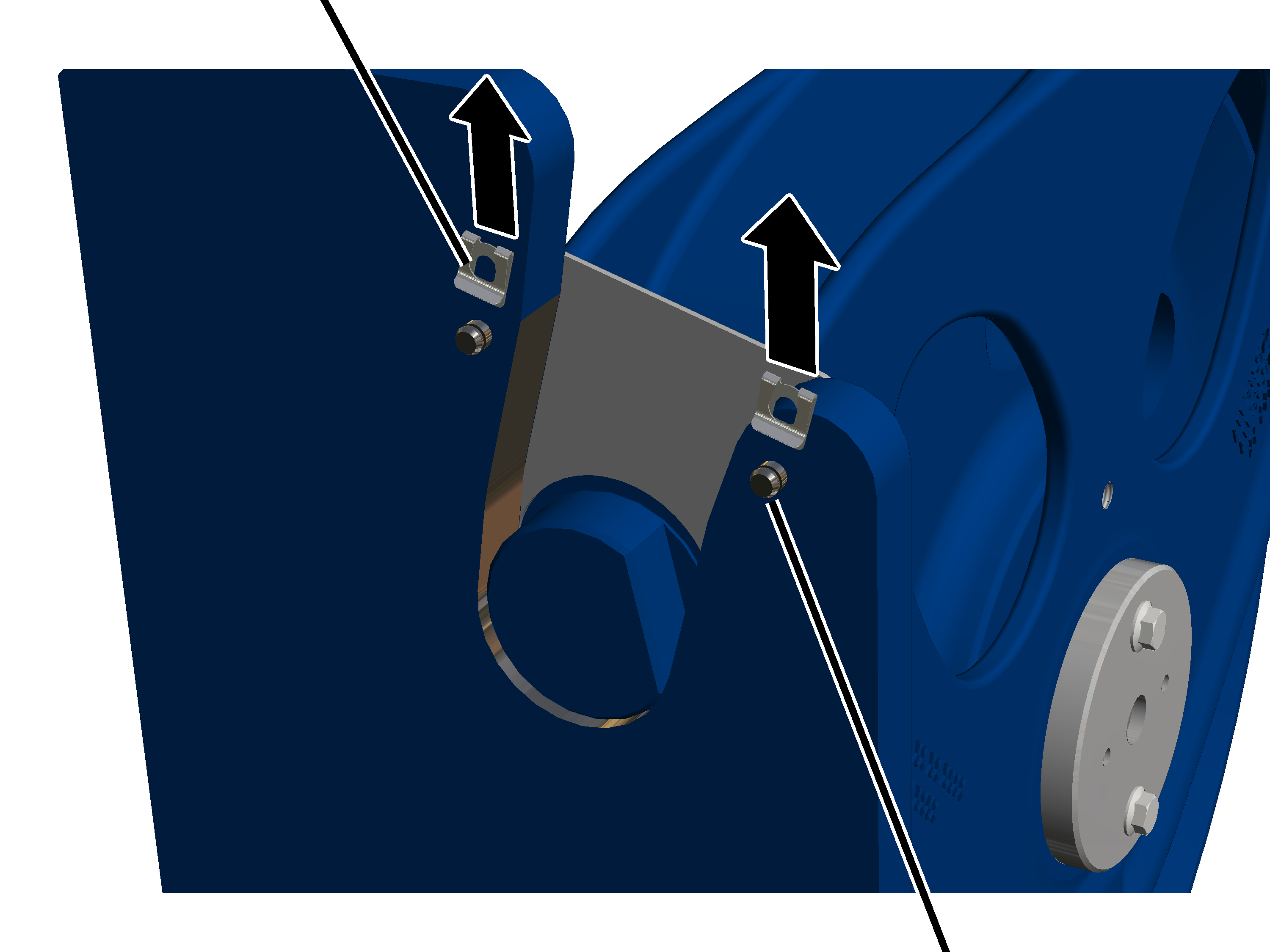

Clip de sécurité SL |
|
|
| |
|
|
Boulon |
Retirer le clip de sécurité SL
du boulon.
|
Plaque d'arrêt |
Boulon |
|
| |

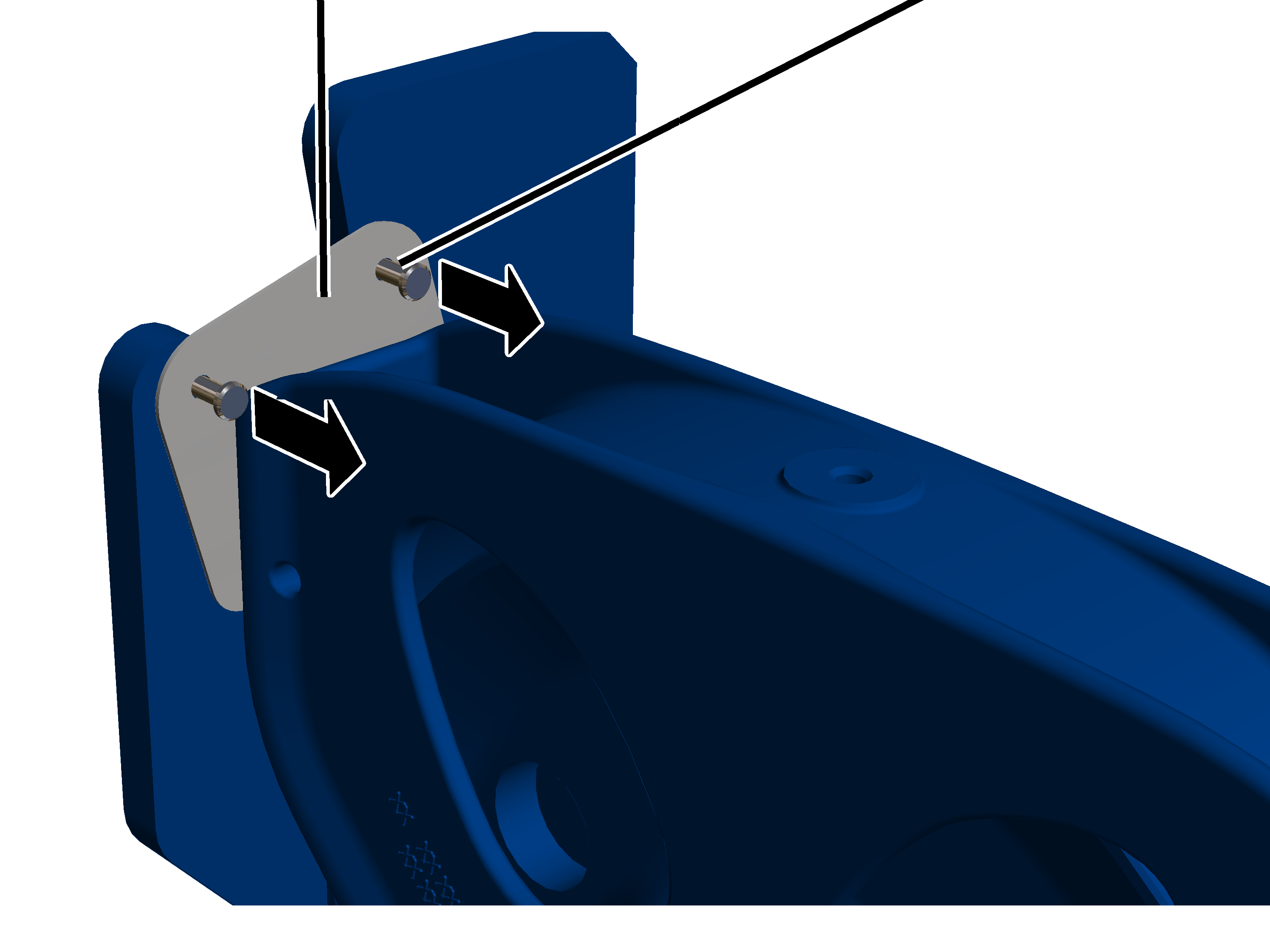

Retirer le boulon de la plaque
d'arrêt et de la partie latérale.
|
|
Partie latérale |
|
| |
|
Plaque d'arrêt |
|

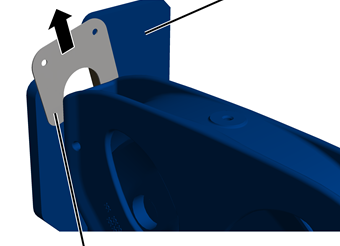

Retirer la plaque d'arrêt.
|
Partie latérale | |
|
| |
|
|
Traverse de la poulie de renvoi |

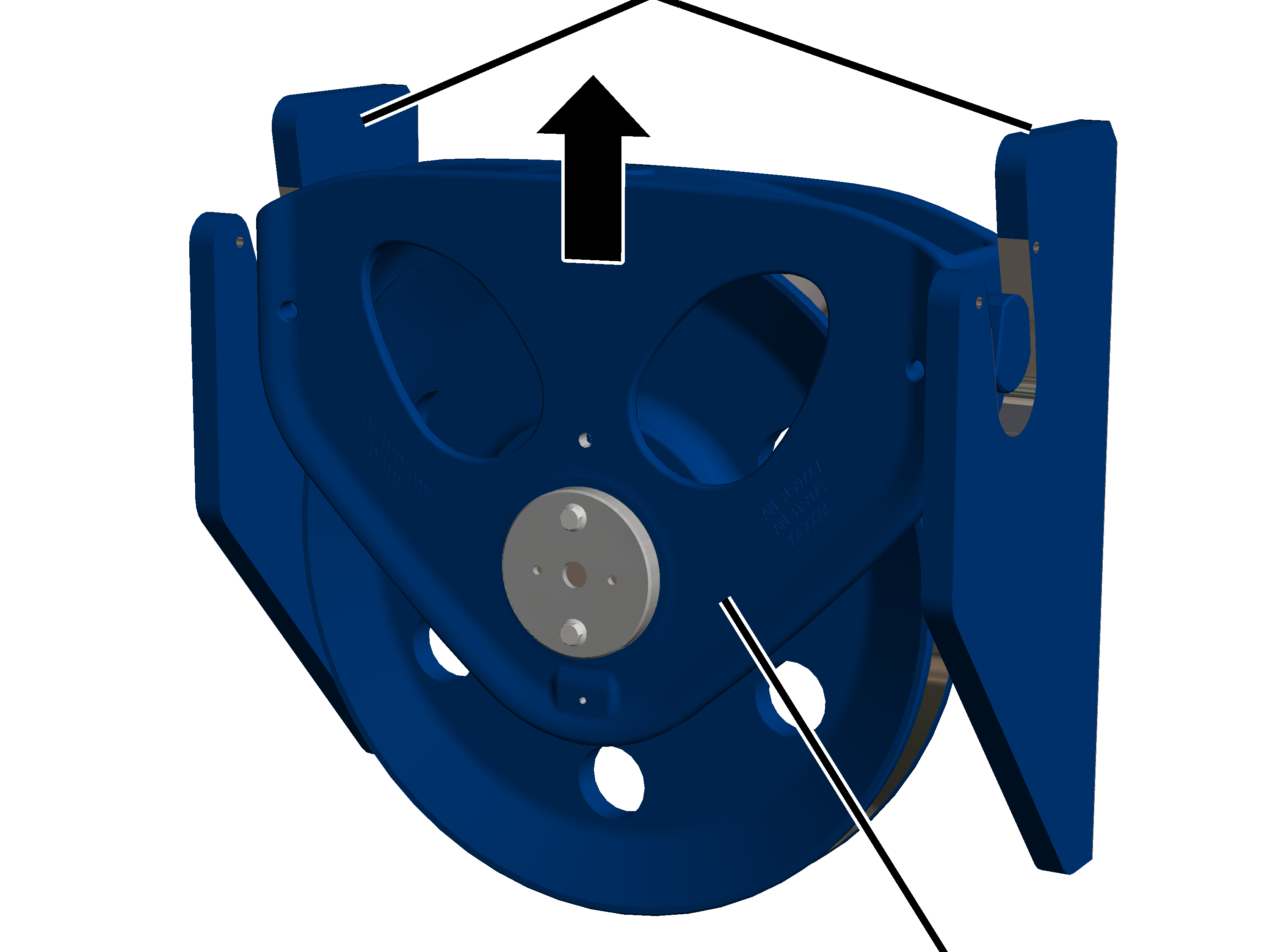

Soulever la traverse de la
poulie de renvoi des parties latérales.
|
Traverse de la poulie de renvoi |
Couvercle | |
|
| ||
|
|
Vis à côtes | |
Dévisser les 2 vis à côtes du
couvercle.
Retirer le couvercle de la
traverse de la poulie de renvoi.
|
Boulon |
Traverse de la poulie de renvoi |
|
| |
|
Poulie de renvoi |
|

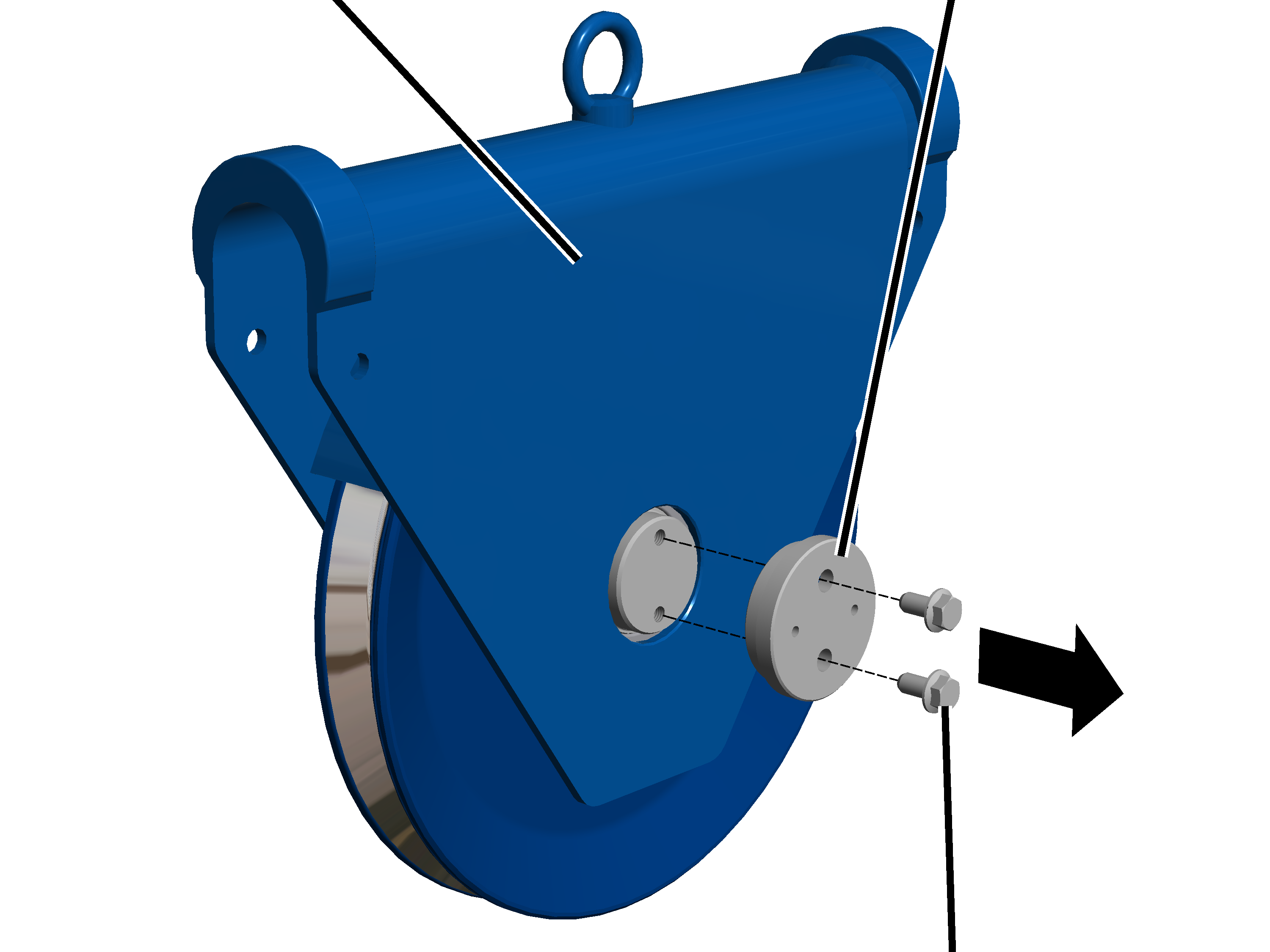

Retirer le boulon de la traverse de la
poulie de renvoi et de la poulie de renvoi.

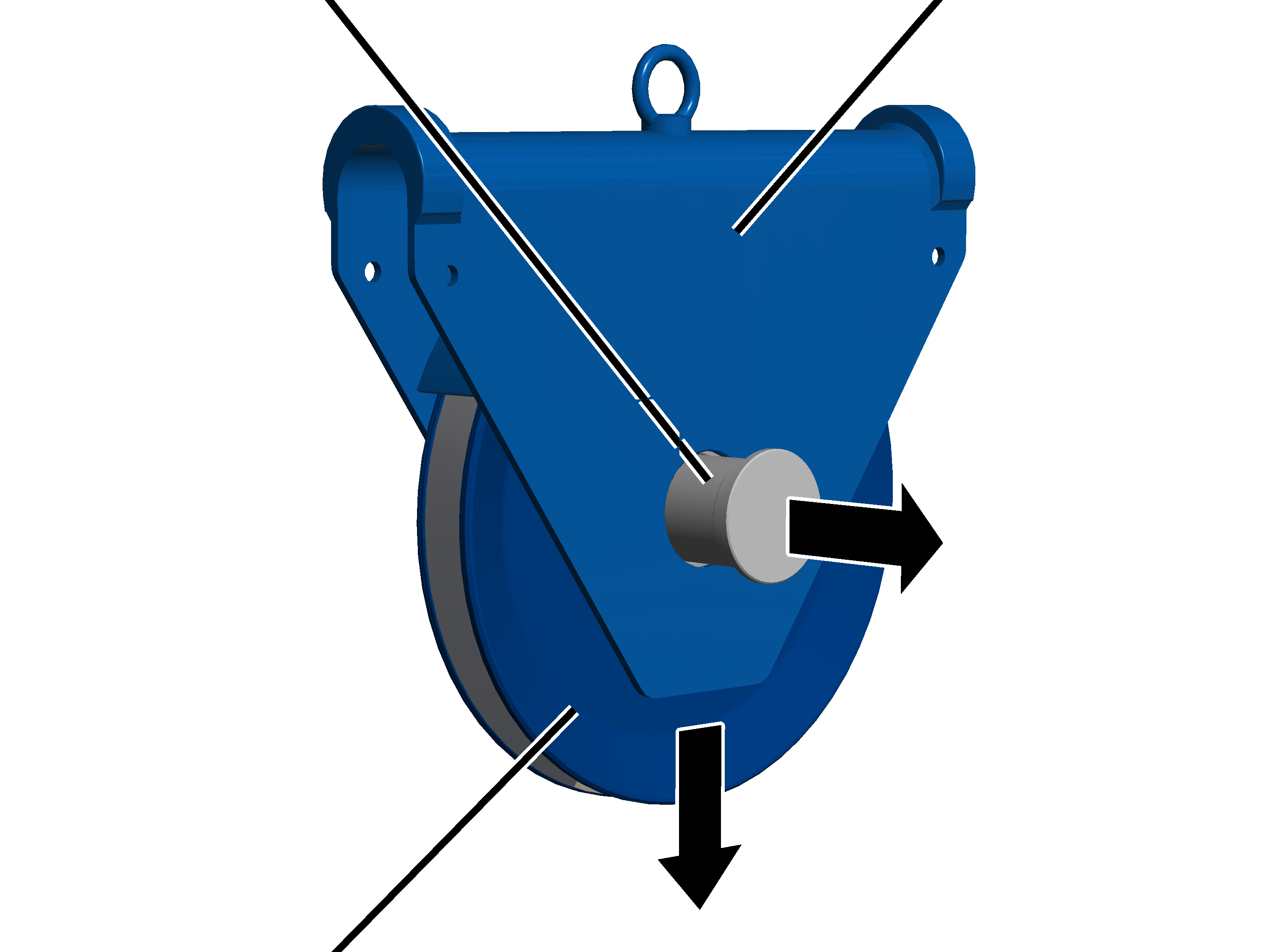

Retirer la poulie de renvoi de
la traverse de la poulie de renvoi.
|
Vis à côtes |
|
|
| |
|
Couvercle |
|
Dévisser les 2 vis à côtes du
couvercle.
Retirer le couvercle de la
traverse de la poulie de renvoi.
|
Traverse de la poulie de renvoi |
Boulon |
|
| |
|
Poulie de renvoi |
|
Retirer le boulon de la traverse
de la poulie de renvoi et de la poulie de renvoi.
Retirer la poulie de renvoi de
la traverse de la poulie de renvoi.
|
Boulon |
Traverse de la poulie de renvoi |
|
| |
|
Poulie de renvoi |
|
Pousser la poulie de renvoi dans la
traverse de la poulie de renvoi.
Introduire le boulon dans la traverse de
la poulie de renvoi et dans la poulie de renvoi.
|
Traverse de la poulie de renvoi |
Couvercle | |
|
| ||
|
|
Vis à côtes | |
Mettre en place le couvercle sur le
boulon depuis l'autre côté.
Visser le couvercle avec les 2
vis à côtes.
|
Taille |
Vis à côtes |
Couple de serrage |
|
GM5000 |
M10x20 |
75 Nm |
|
GM6000 |
M10x20 |
75 Nm |
|
Traverse de la poulie de renvoi |
Boulon |
|
| |
|
Poulie de renvoi |
|
Pousser la poulie de renvoi dans
la traverse de la poulie de renvoi.
|
Vis à côtes |
|
|
| |
|
Couvercle |
|
Visser le couvercle sur le
boulon avec les vis à côtes M10x20. 75 Nm.
|
|
Traverse de la poulie de renvoi |
|
| |
|
Douilles de palier | |

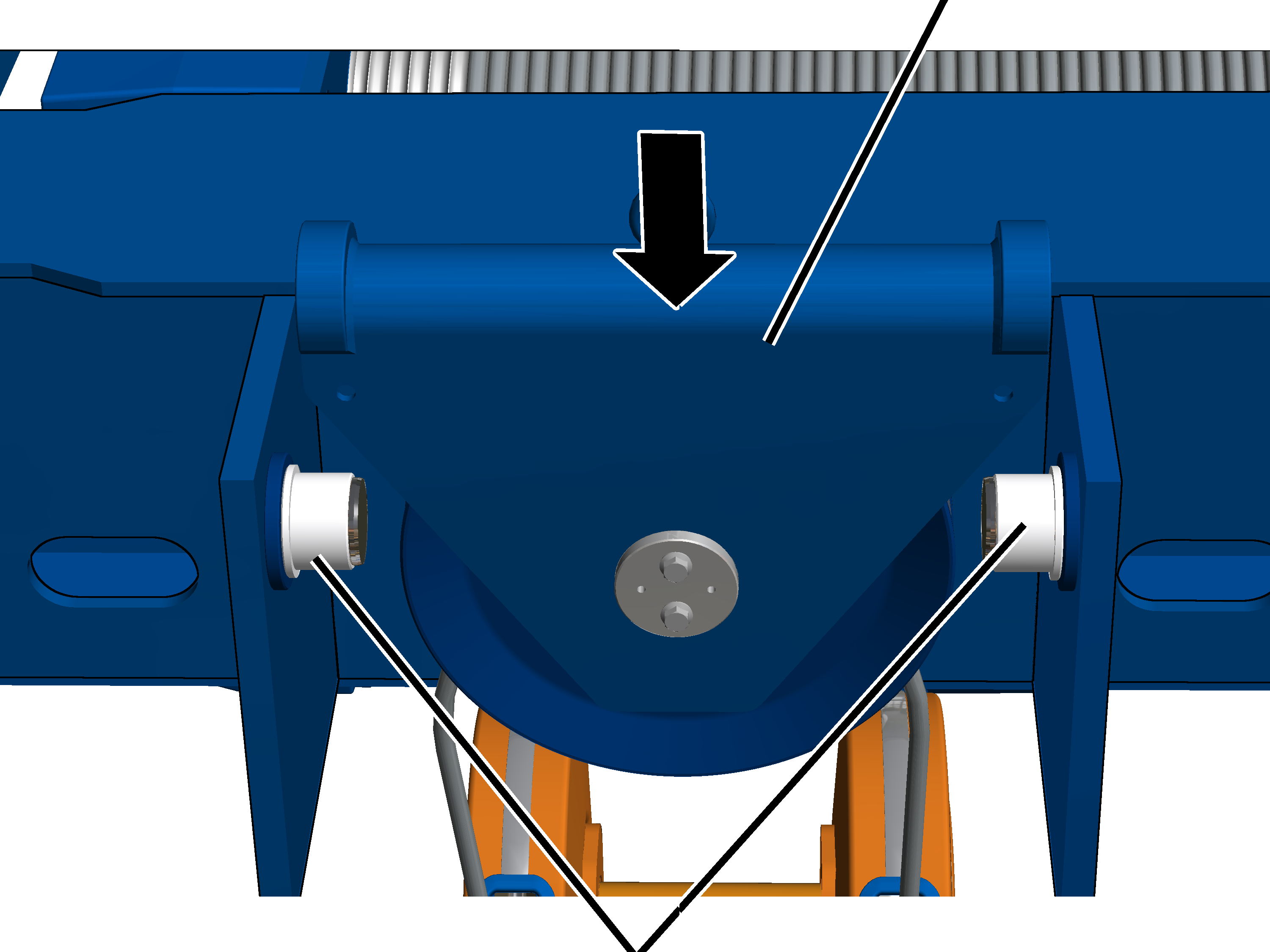

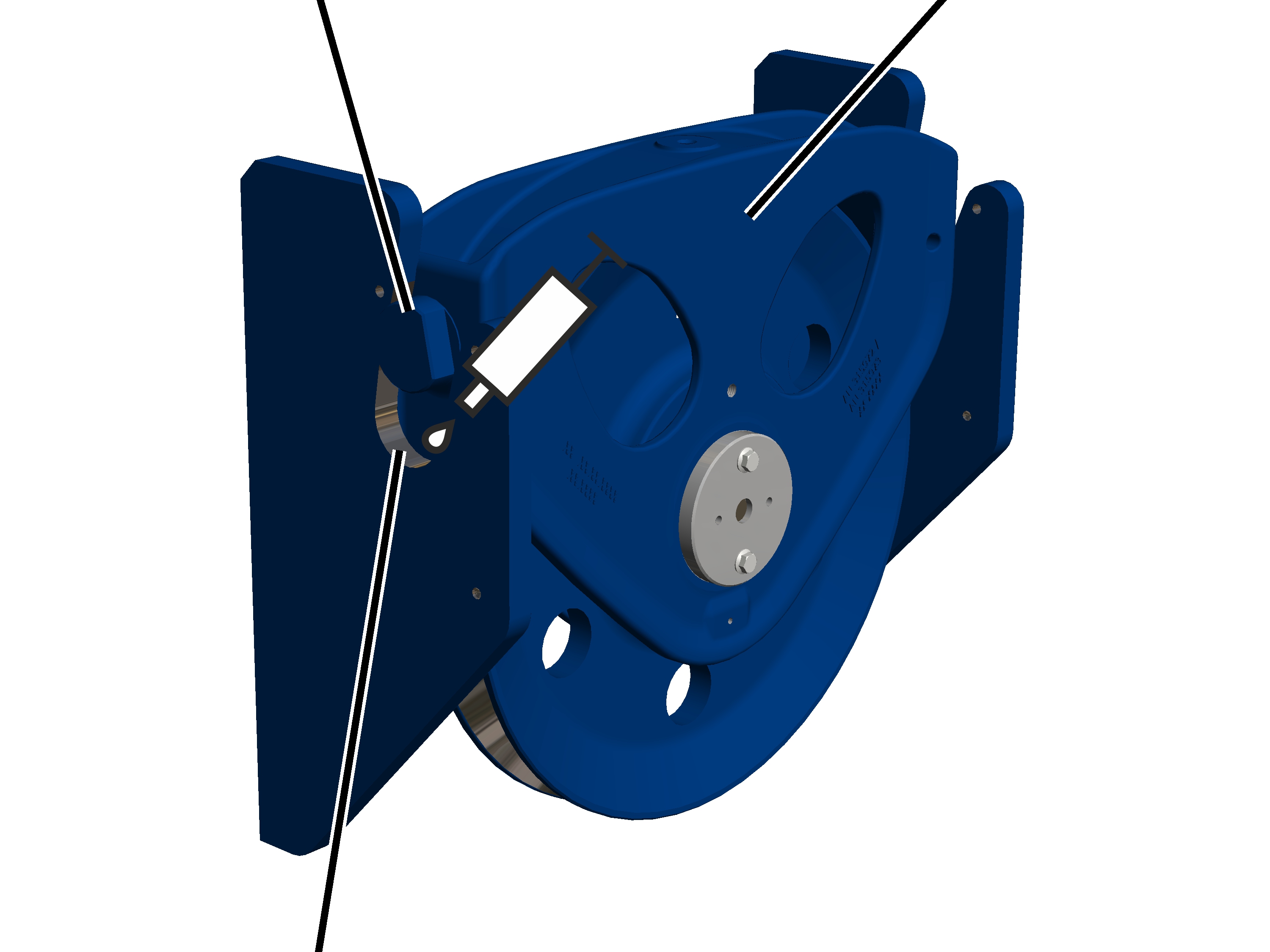

Pousser la traverse de la poulie
de renvoi sur les douilles de palier.
Veiller à ce que la poulie de renvoi pointe en direction du motoréducteur du dispositif de levage.
|
Boulon |
|
|
Pousser les 2 boulons dans la
traverse de la poulie de renvoi.
|

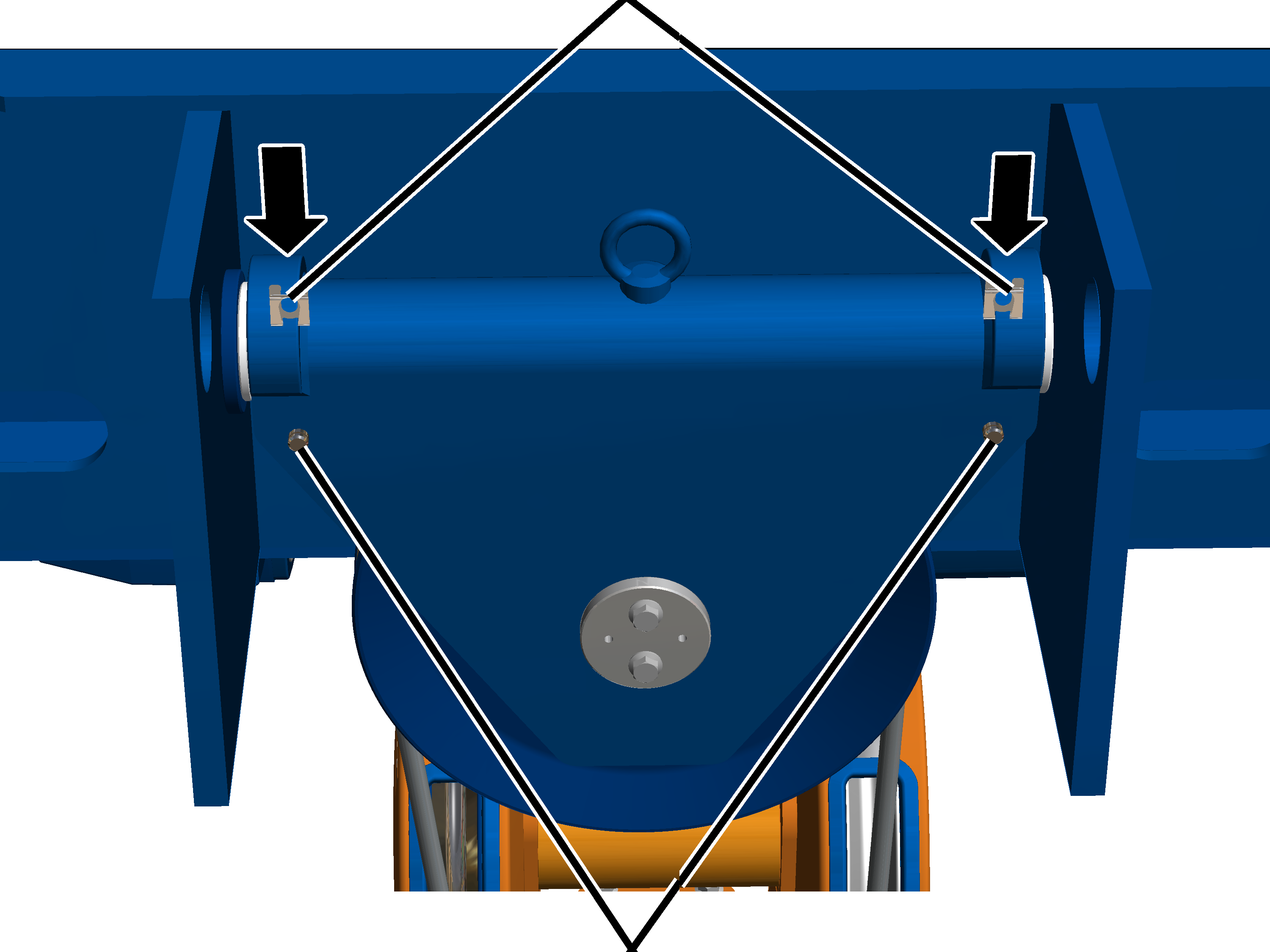

Clip de sécurité SL |
|
|
|
Boulon |
Placer les 2 clips de sécurité SL
sur les boulons.
|
Boulon |
Traverse de la poulie de renvoi | |
|
| ||
|
Surface de contact de la partie latérale |
| |
Lubrifier la surface de contact
de la partie latérale.
Lubrifiant : vernis de glissement « OKS 511-Gleitlack ». Pour plus de détails, voir « Lubrifiants ».
Laisser sécher le vernis de
glissement pendant 30 minutes !
Lubrifier à nouveau la surface
de contact de la partie latérale.
Lubrifiant : « Pâte haute température PBC 1574 ». Pour plus de détails, voir « Lubrifiants ».
|
Partie latérale | |
|
| |
|
|
Traverse de la poulie de renvoi |

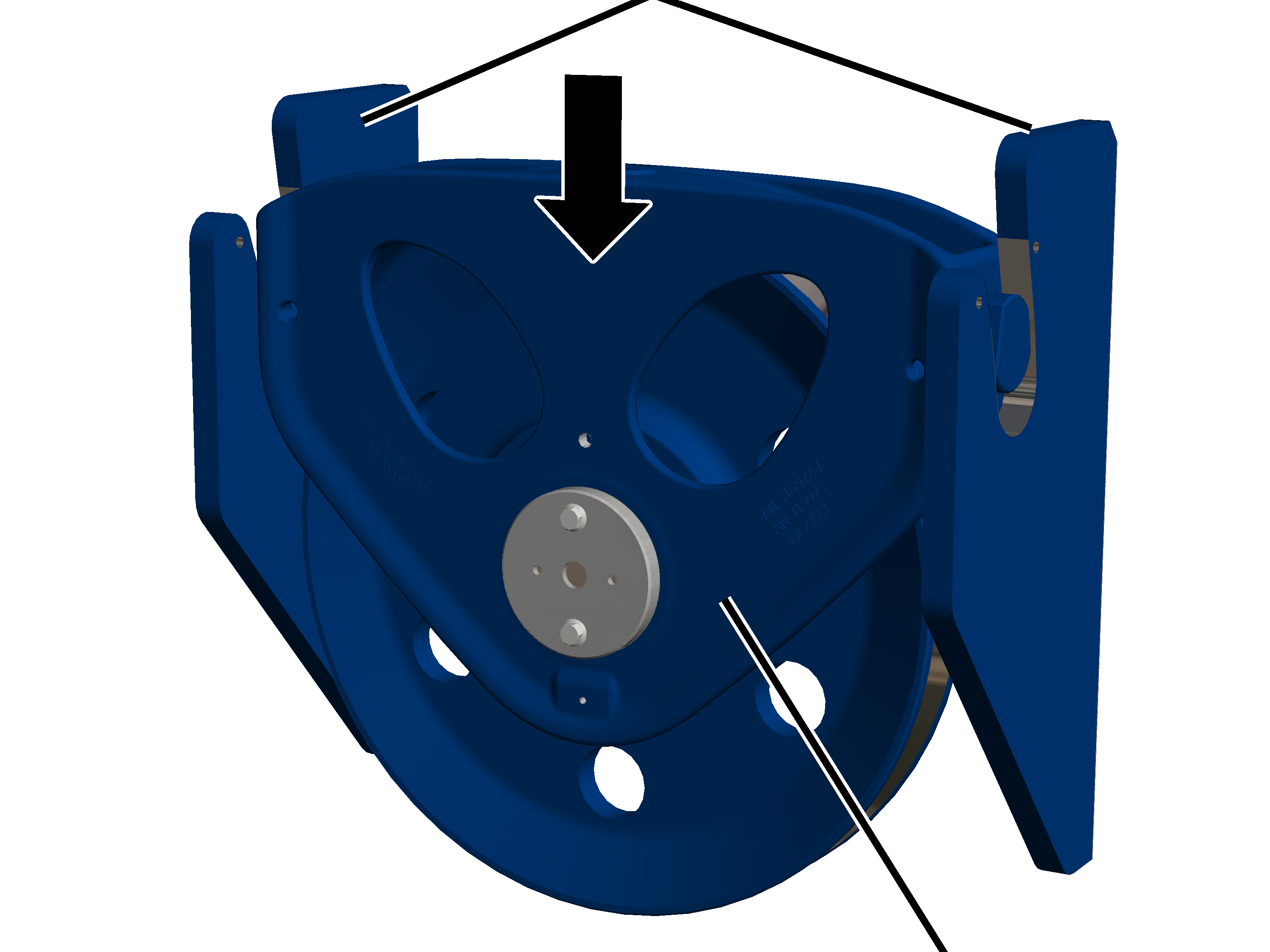

Soulever la traverse de la
poulie de renvoi dans les parties latérales.
La traverse de la poulie de renvoi doit pouvoir être déplacée à la main dans un sens et dans l'autre.
|
|
Partie latérale |
|
| |
|
Plaque d'arrêt |
|

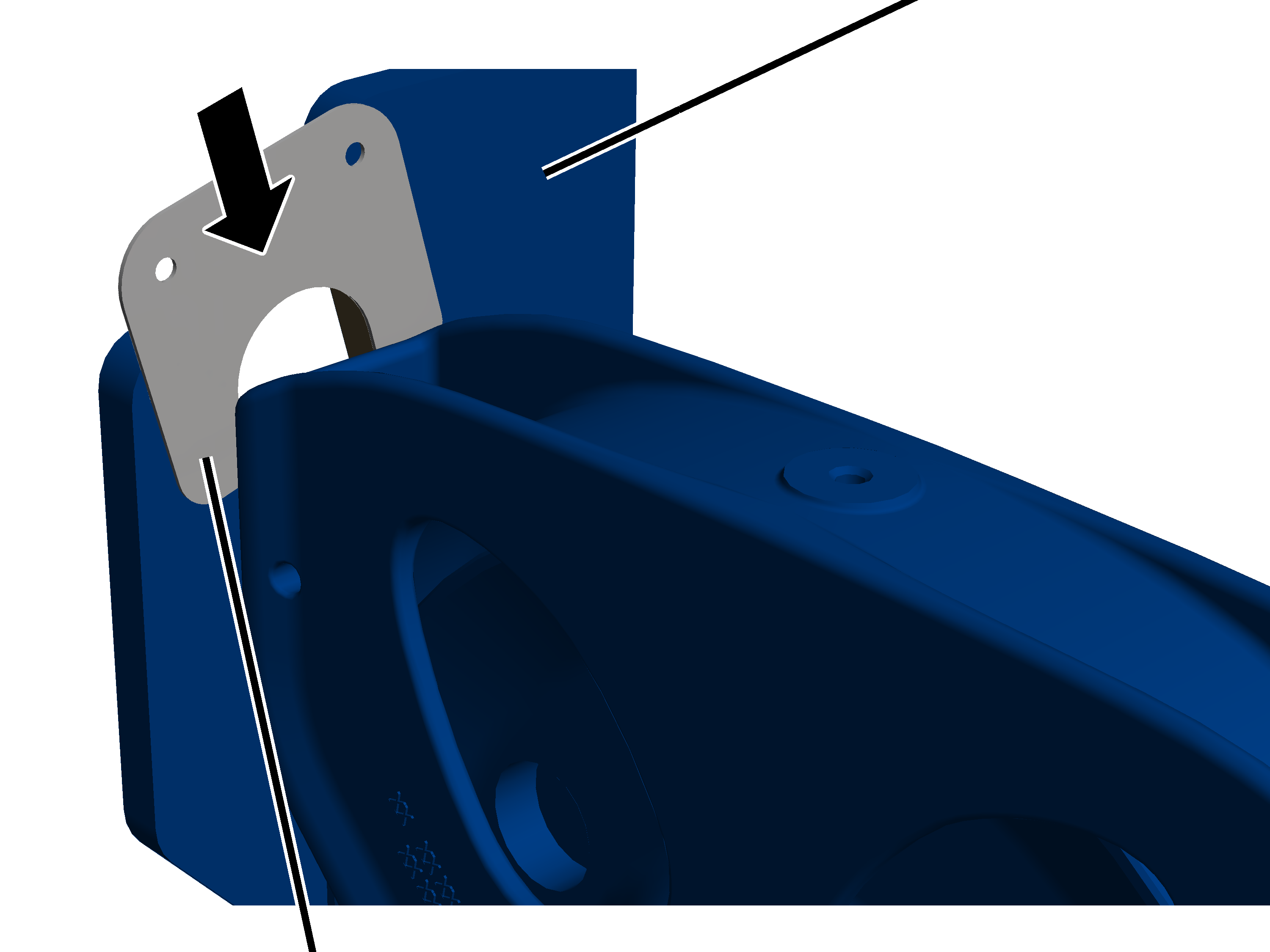

Enfoncer la plaque d'arrêt dans
la partie latérale.
|
Plaque d'arrêt |
Boulon |
|
| |
Enfoncer le boulon à travers la
plaque d'arrêt et la partie latérale.
|

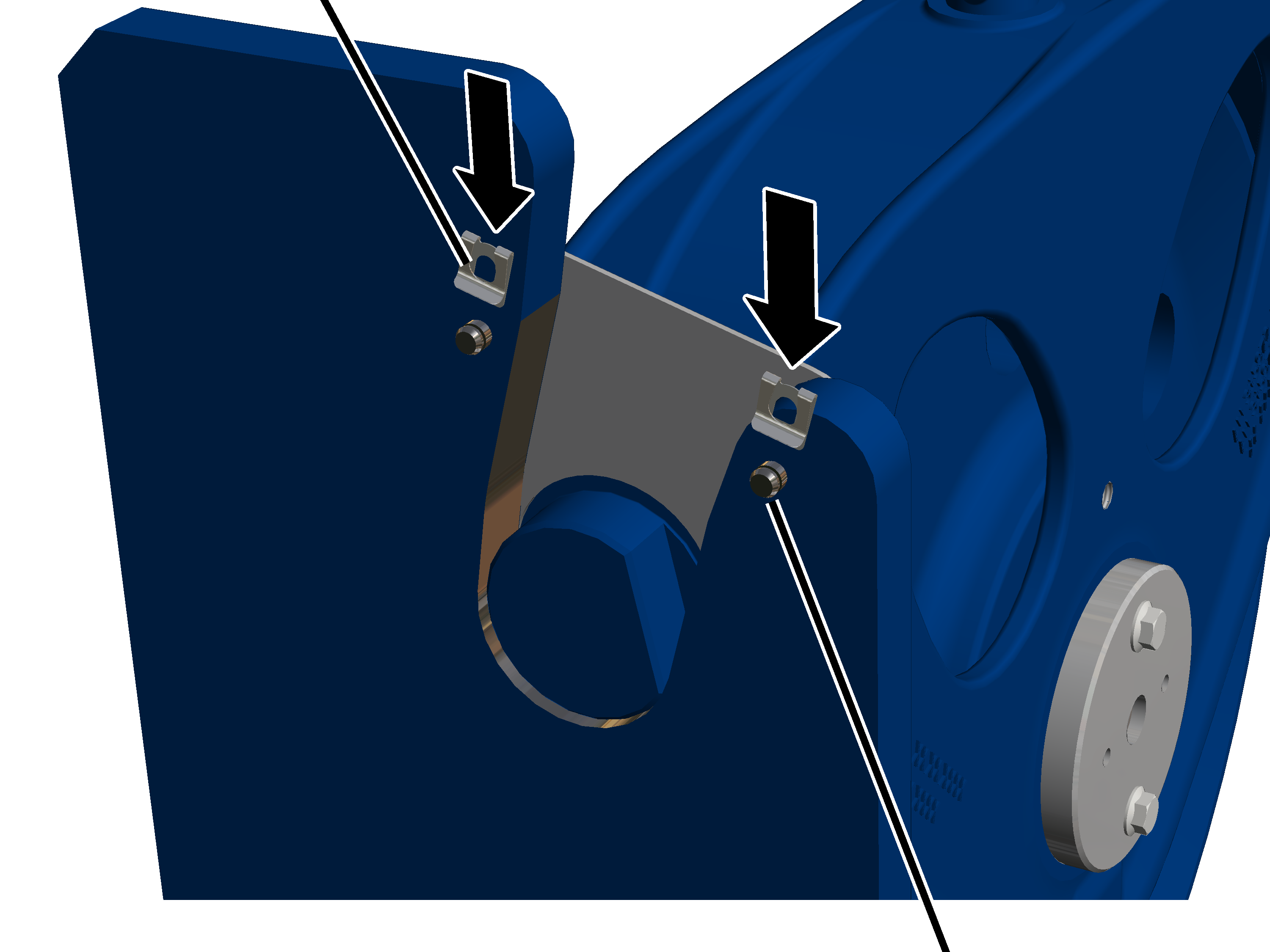

Clip de sécurité SL |
|
|
| |
|
|
Boulon |
Placer les clips de sécurité SL
sur les boulons.
