Uniquement si la connexion
de la poutre principale est ouverte
Si la connexion de la poutre principale n'est pas fermée, le
treuil à câble peut être poussé sur la semelle inférieure.
La description ci-après vous montre le montage sur une poutre
principale formée par une poutre à caisson. Le montage sur une poutre en I ne
diffère pas de manière significative.
|
|

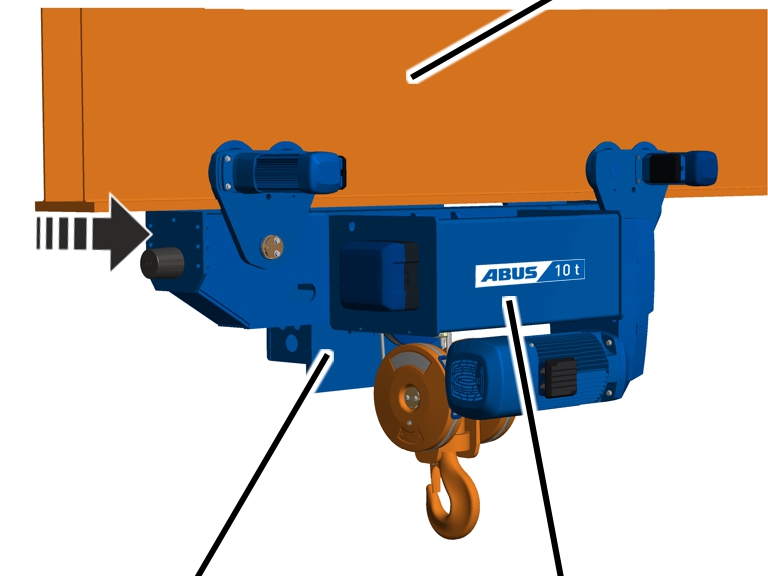

Poutre
principale |
|
|
|
Côté
contrepoids |
Treuil à
câble |
Tourner le treuil à câble de
manière à ce que le côté contrepoids soit dirigé vers l'alimentation
électrique.
Respecter les règles de sécurité du travail et
soulever le treuil à câble.
Pousser le treuil à câble sur la
connexion de la poutre principale en partant du côté ouvert et le poser avec les
galets.
Uniquement si la connexion
de la poutre principale est fermée
La description ci-après vous montre le montage sur une poutre
principale formée par une poutre à caisson. Le montage sur une poutre en I ne
diffère pas de manière significative.
Démontage de
motoréducteurs
Pour faciliter le montage, deux des quatre motoréducteurs
placés sur les châssis latéraux, côté tambour du treuil à câble, doivent être
démontés.
Sur les deux chariots de translation côté tambour :
|

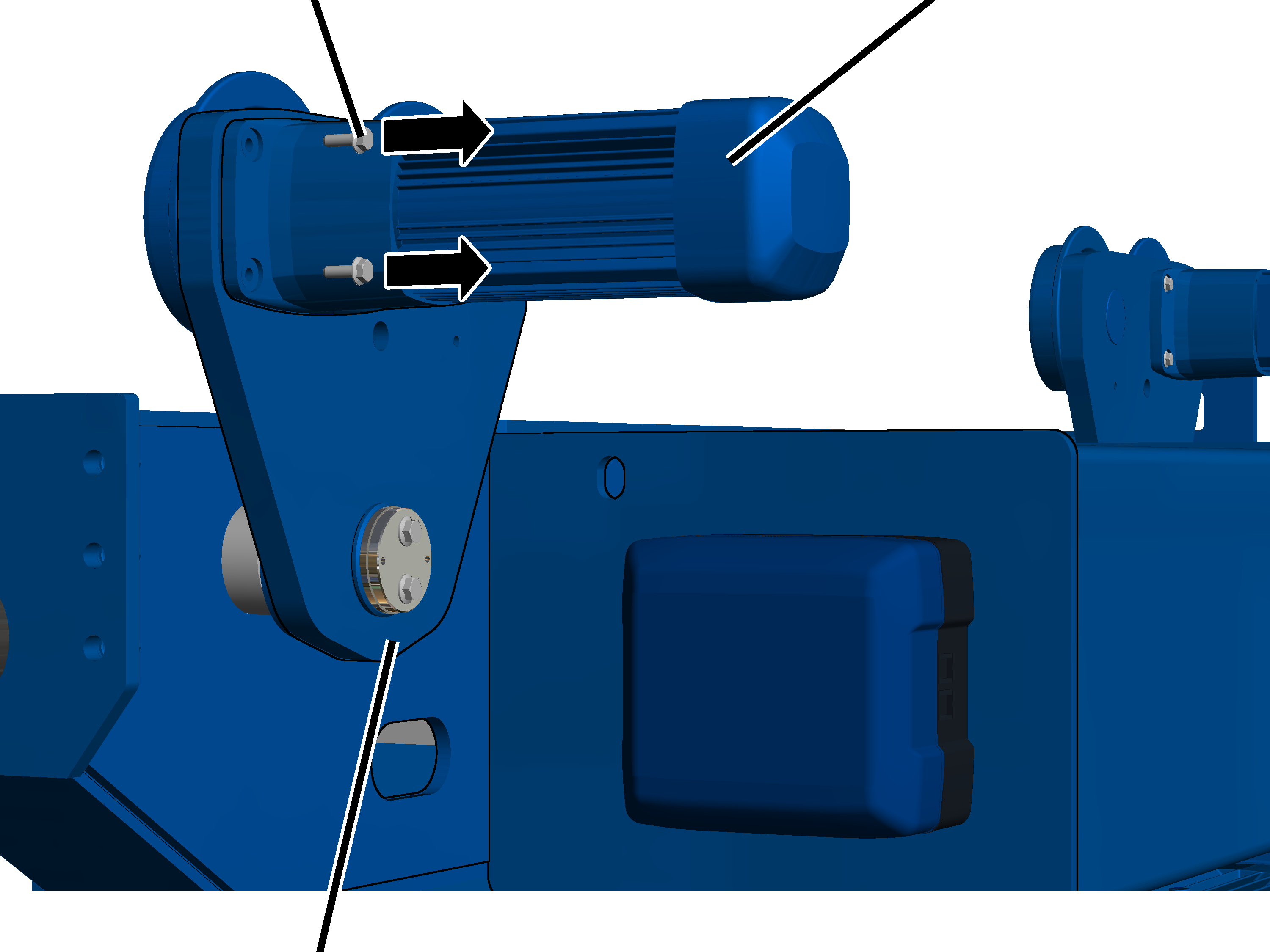

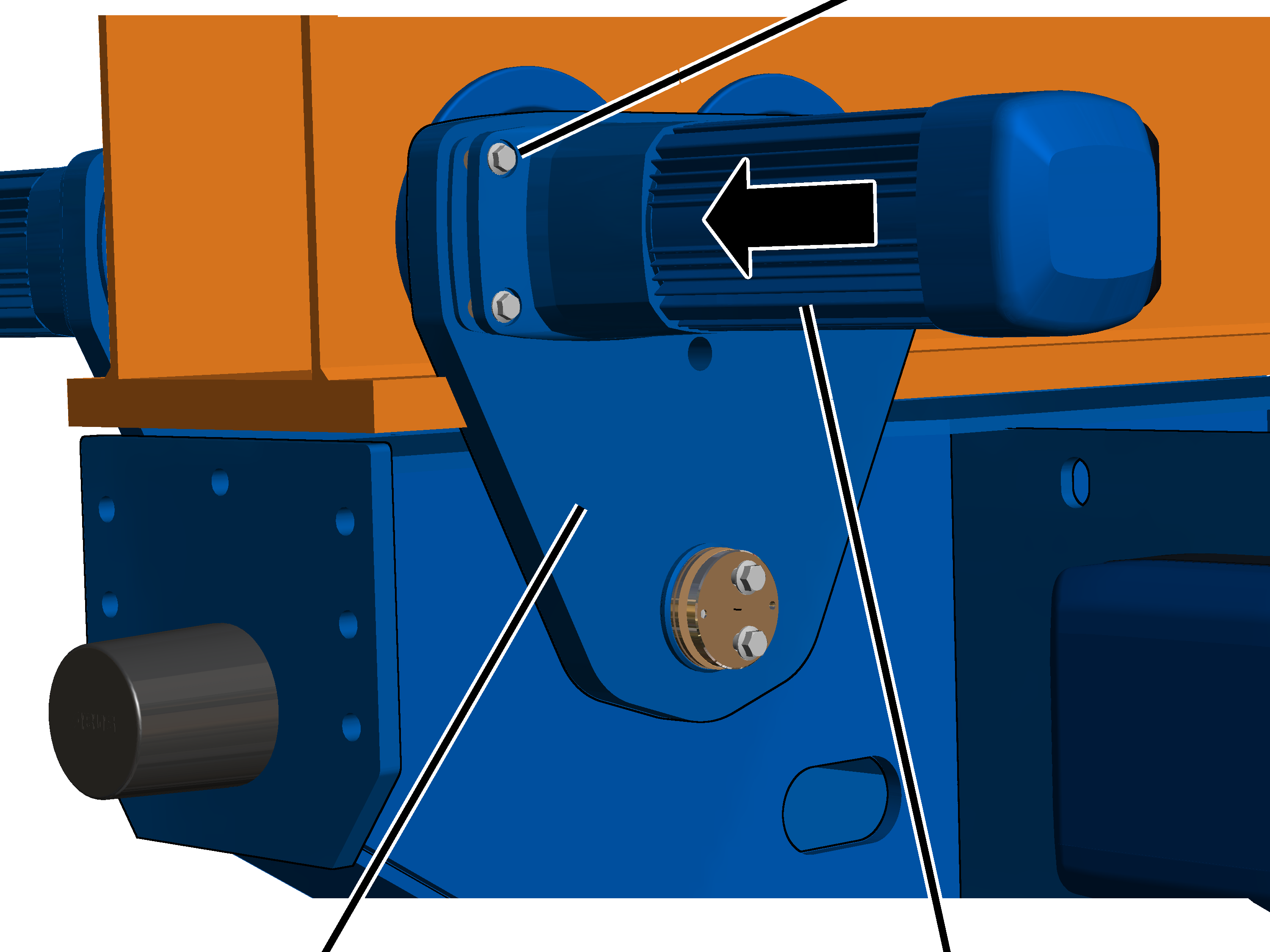

Vis à
côtes |
Motoréducteur |
|
|
|
Châssis
latéral |
|
Dévisser les 4 vis à côtes du
motoréducteur.
|
Châssis
latéral |
Motoréducteur |
|
|

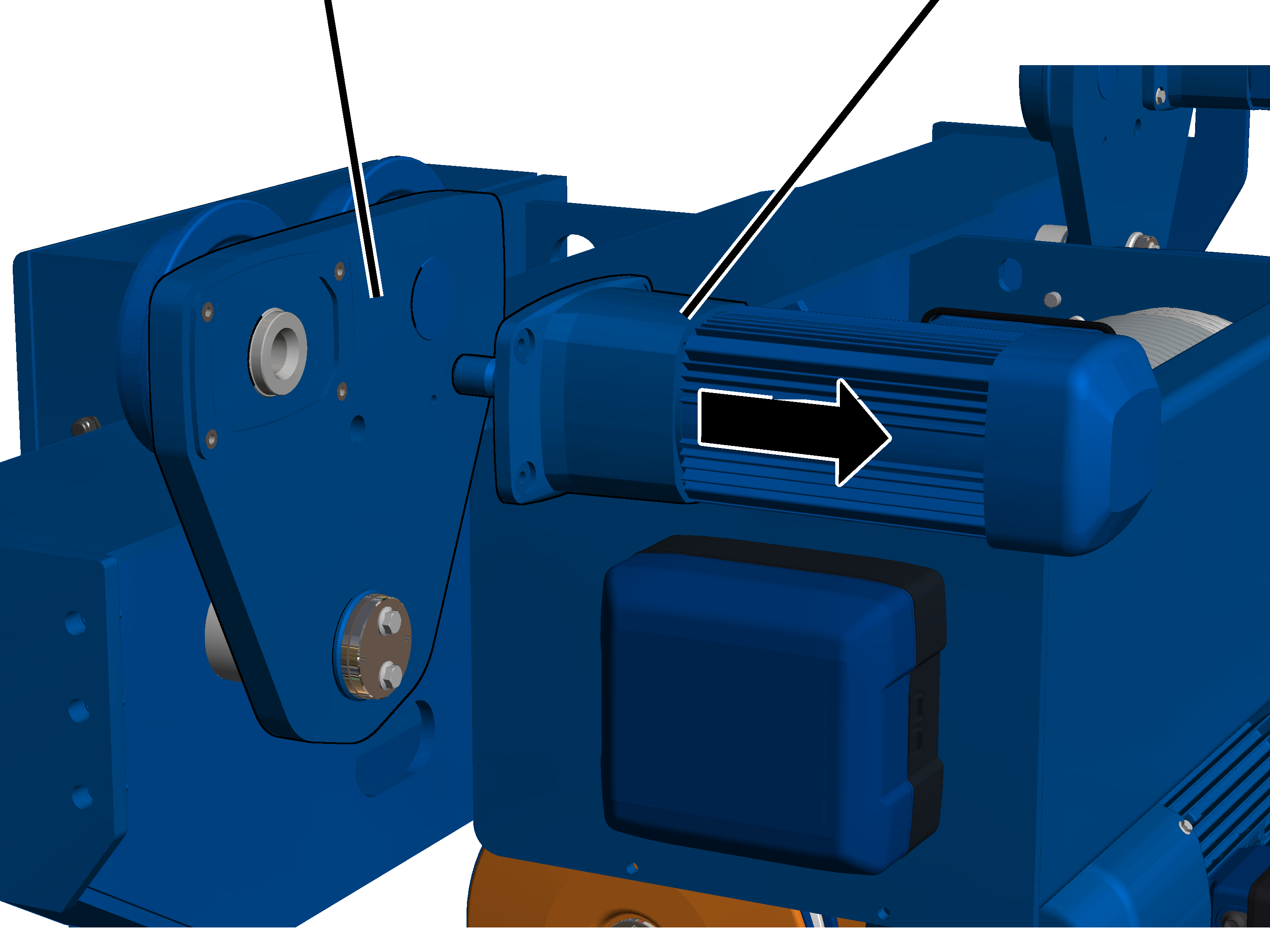

Retirer le motoréducteur du
châssis latéral.
Détacher les
châssis latéraux
Pour pouvoir monter le treuil à câble sur la poutre
principale, il est nécessaire de pousser vers l'extérieur les châssis latéraux
sur les boulons de palier.
Sur les deux chariots de translation côté tambour :
|
|

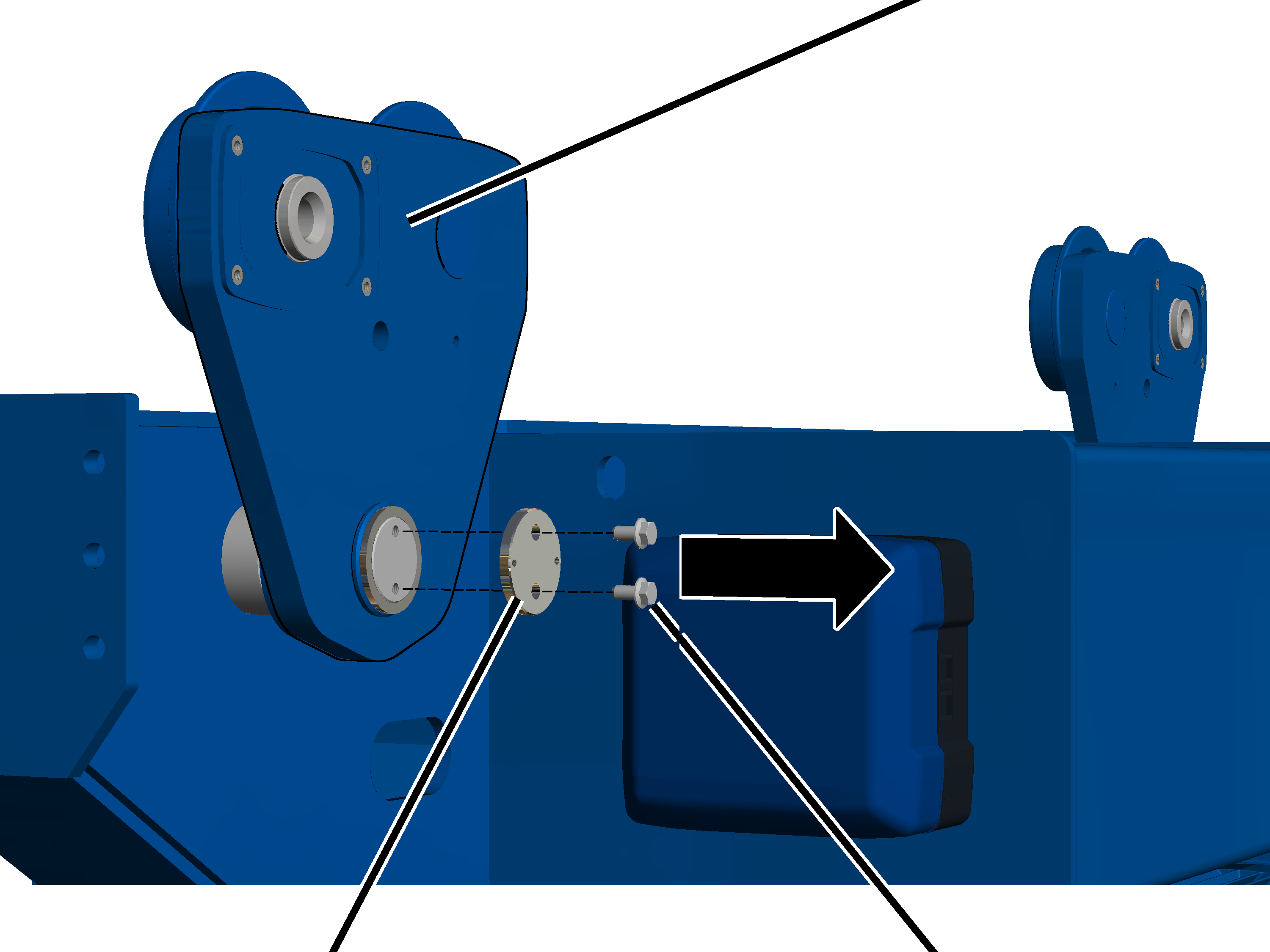

Châssis
latéral |
|
|
|
Couvercle |
Vis à
côtes |
Dévisser les 2 vis à côtes
M10x20 du couvercle.
Retirer le couvercle du boulon
de palier.
|
|
|

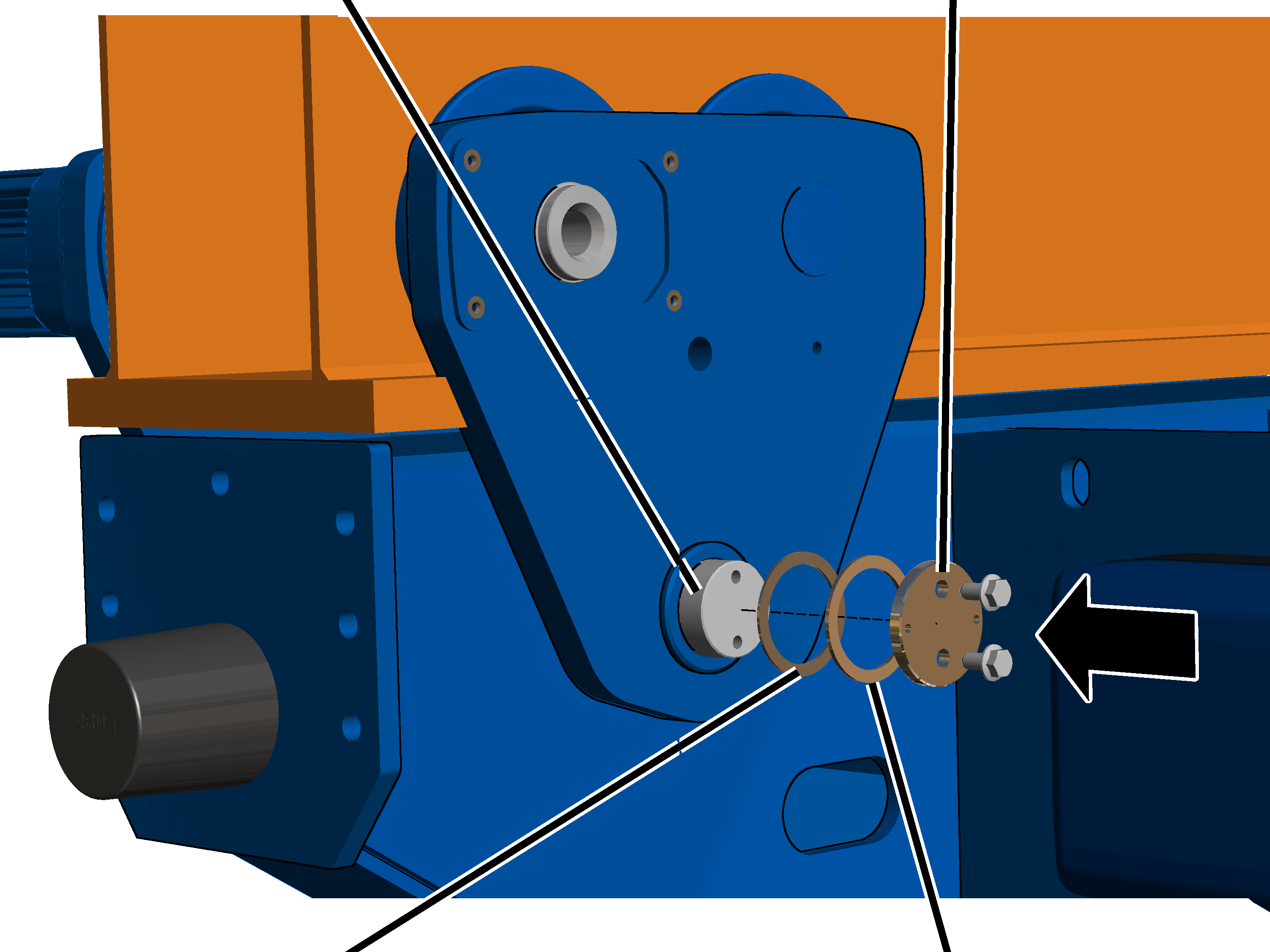

Boulon
de palier |
Châssis
latéral |

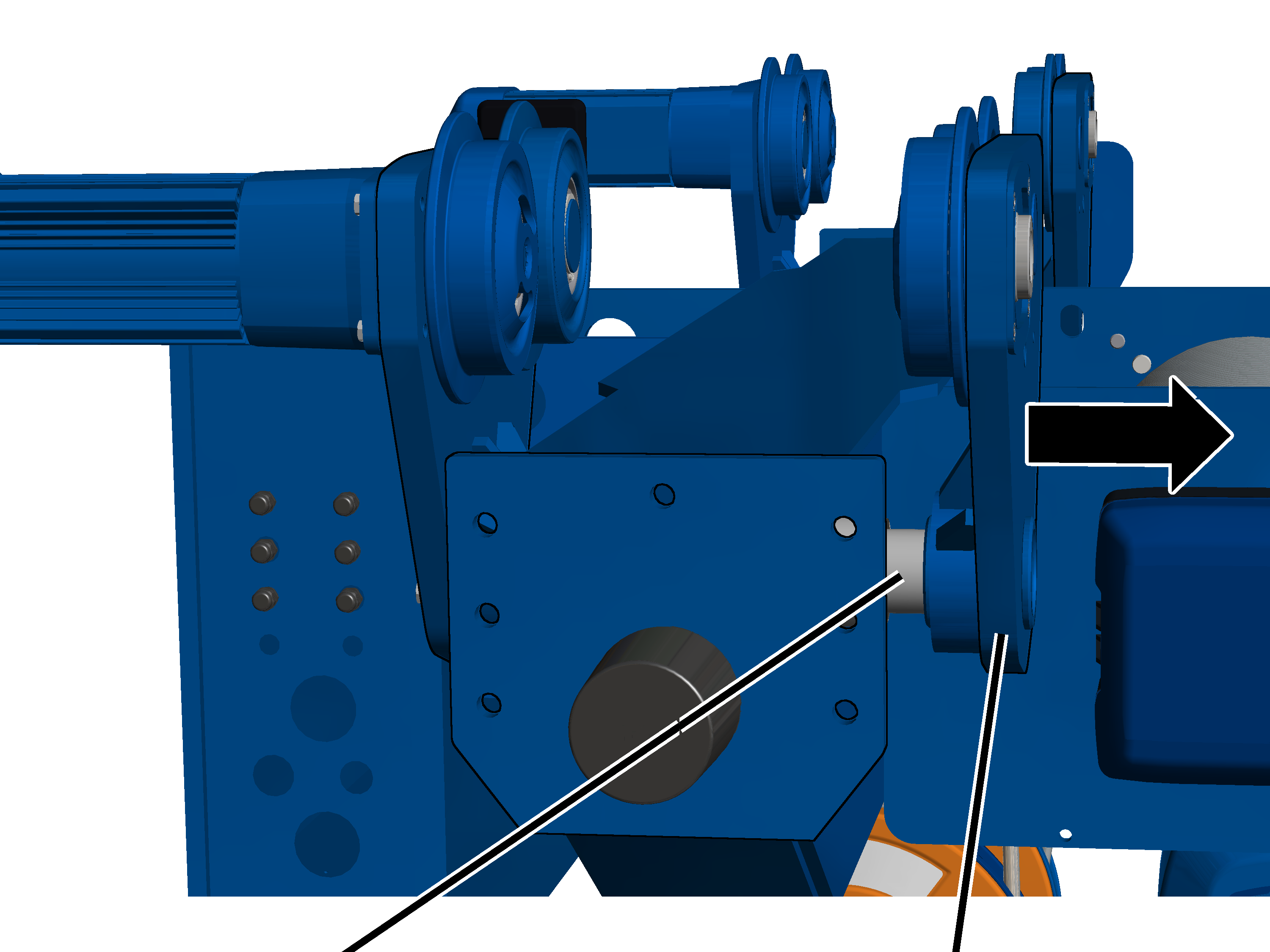

Pousser vers l'extérieur le
châssis latéral sur le boulon de palier.
Le treuil à câble doit être écarté
de manière à ce que la distance entre les galets soit plus large que la semelle
inférieure.
Montage du
treuil à câble sur la poutre principale
|
|
Poutre
principale |
|
|
|
Treuil à
câble |
|

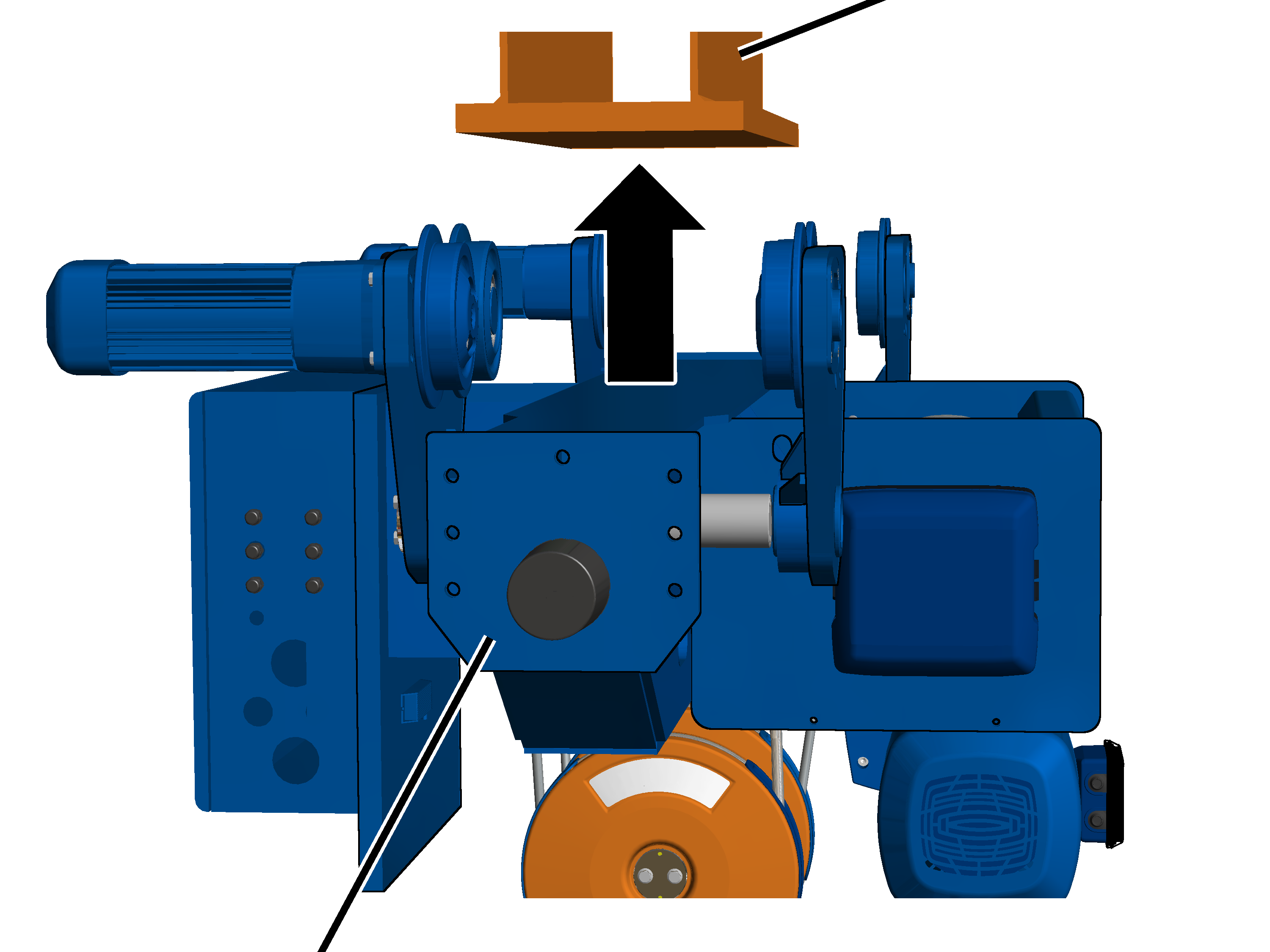

Soulever le treuil à câble en dessous de la poutre
principale, par exemple avec un élévateur à fourche.
Sur les deux chariots de translation côté contrepoids :
|
Galet |
Poutre
principale |
|
|
|
Châssis
latéral avec motoréducteur |
|

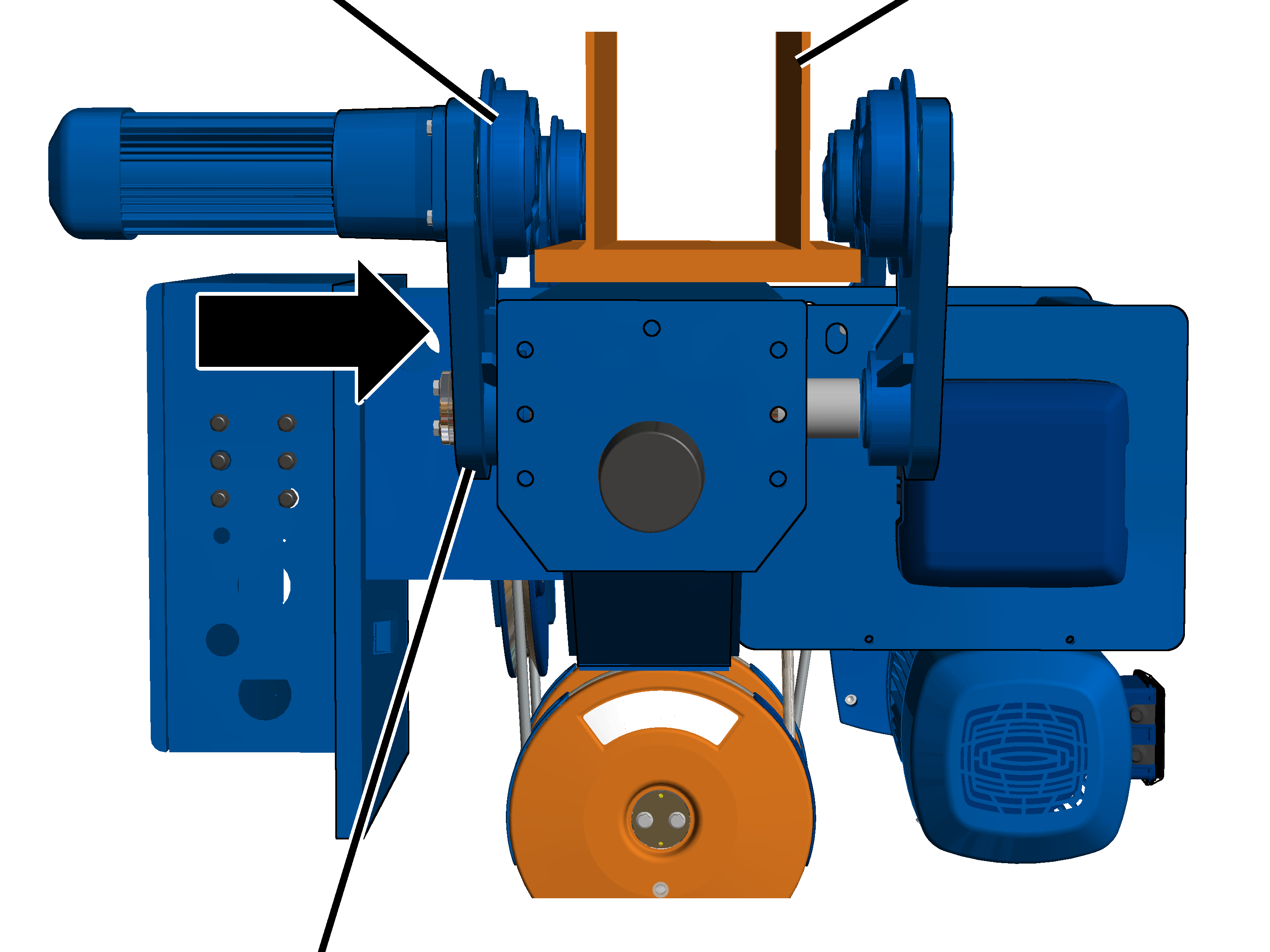

Tourner le treuil à câble de
manière à ce que le côté contrepoids soit dirigé vers l'alimentation
électrique.
Sur le châssis latéral avec
motoréducteur, pousser les galets sur la poutre principale.
La surface de roulement des galets
doit entièrement reposer sur la semelle inférieure !
Sur les deux chariots de translation côté tambour :
|
|
|
Boulon
de palier |
Châssis
latéral |

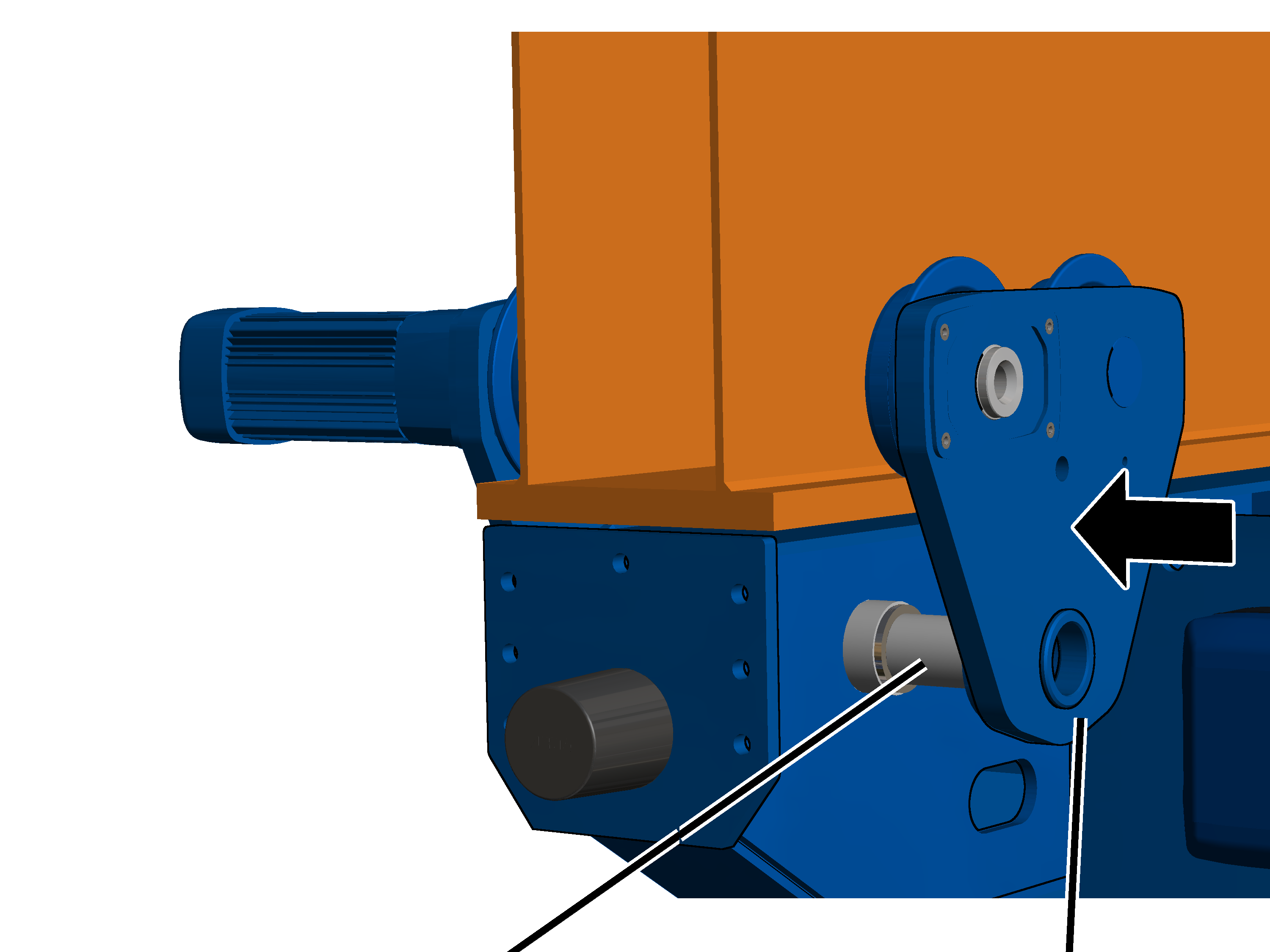

Pousser le châssis latéral sur
le boulon de palier.
La surface de roulement des galets doit entièrement reposer sur
la semelle inférieure !
|
Boulon
de palier |
Couvercle |
|
|
|
Rondelle
d'ajustage |
Rondelle
de soutien |
Placer la rondelle d'ajustage et
la rondelle de soutien sur le boulon de palier.
Visser le couvercle sur le
boulon de palier avec les vis à côtes M10x20. 75 Nm.
Montage du
motoréducteur
Les motoréducteurs doivent être maintenant montés aux châssis
latéraux.
Sur les deux chariots de translation côté tambour :
|
|
Vis à
côtes |
|
|
|
Châssis
latéral |
Motoréducteur |
Placer le motoréducteur dans le
galet entraîné du châssis latéral.
Visser le motoréducteur avec 4
vis à côtes M10x30. 75 Nm.
Le chanfrein de la rondelle doit être dirigé vers la tête de la
vis.

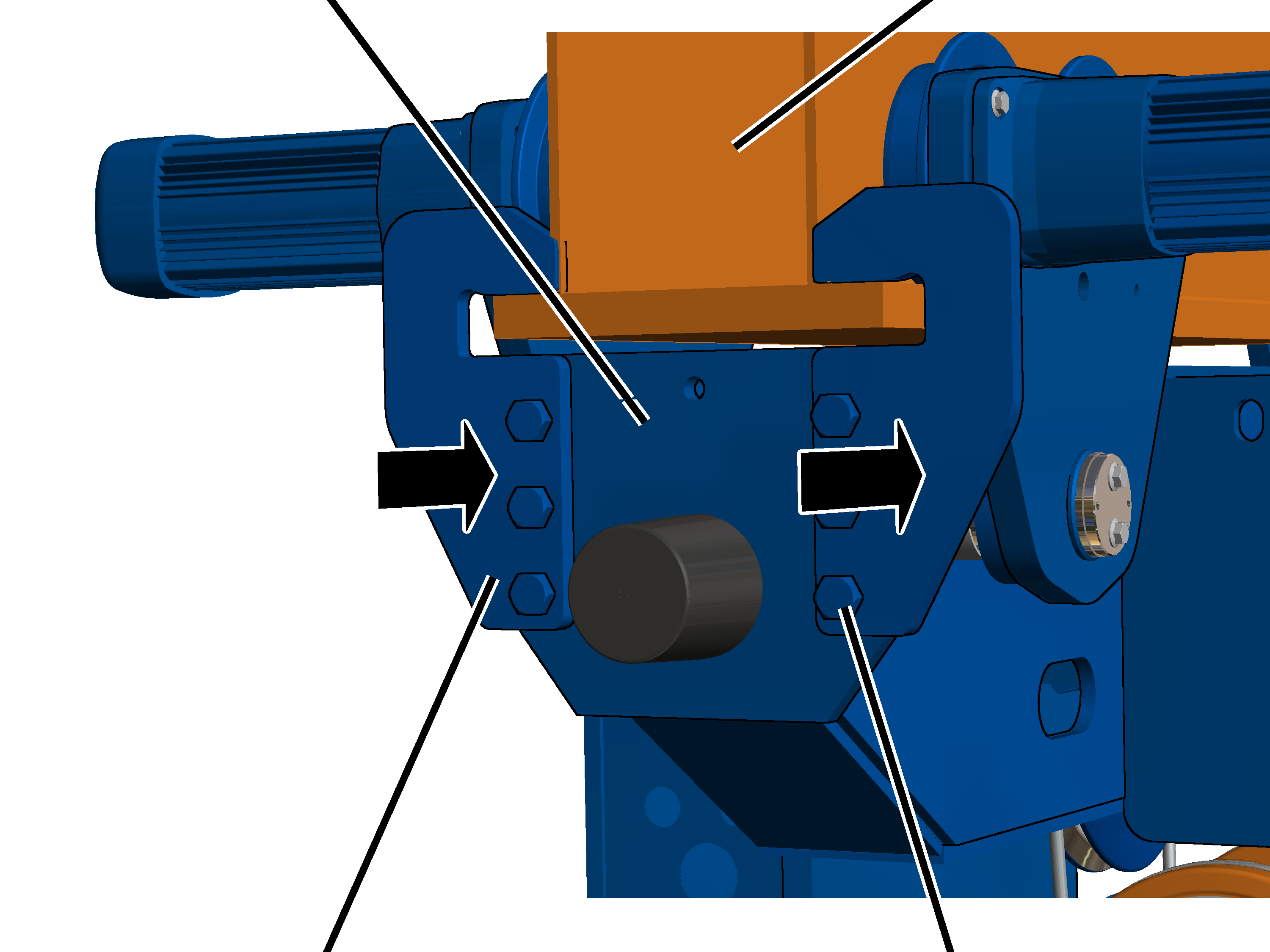

La protection anti-soulèvement doit entourer la semelle
inférieure/l'aile de la poutre principale.
La valeur mesurée ne doit pas dépasser 2 mm de chaque
côté.
