Montage du galet



Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.



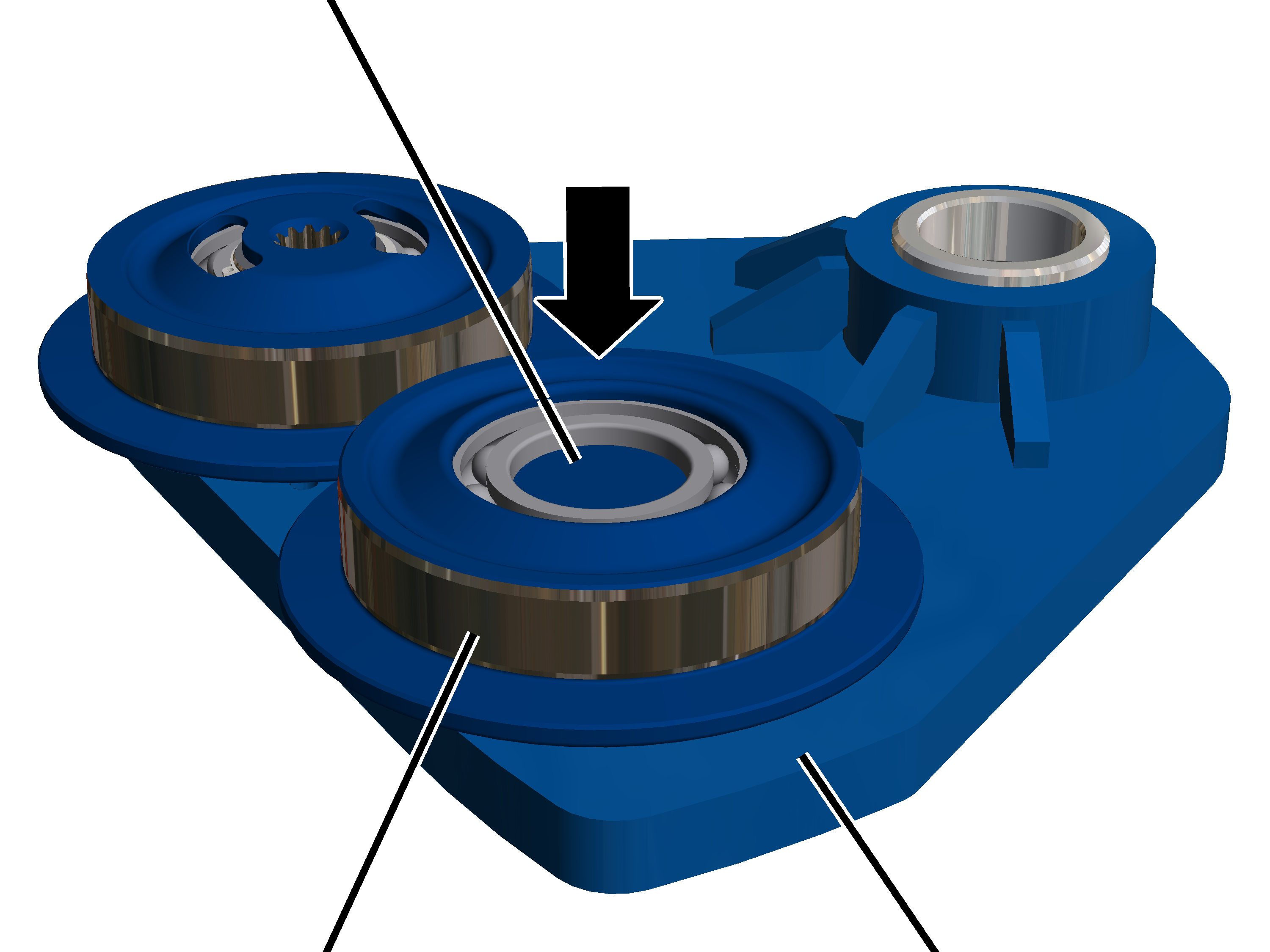

Montage du galet

Boulon



Galet

Châssis latéral

*   Enfoncer les 2 galets sur les boulons en frappant dessus.







Galet

Boulon

Châssis latéral

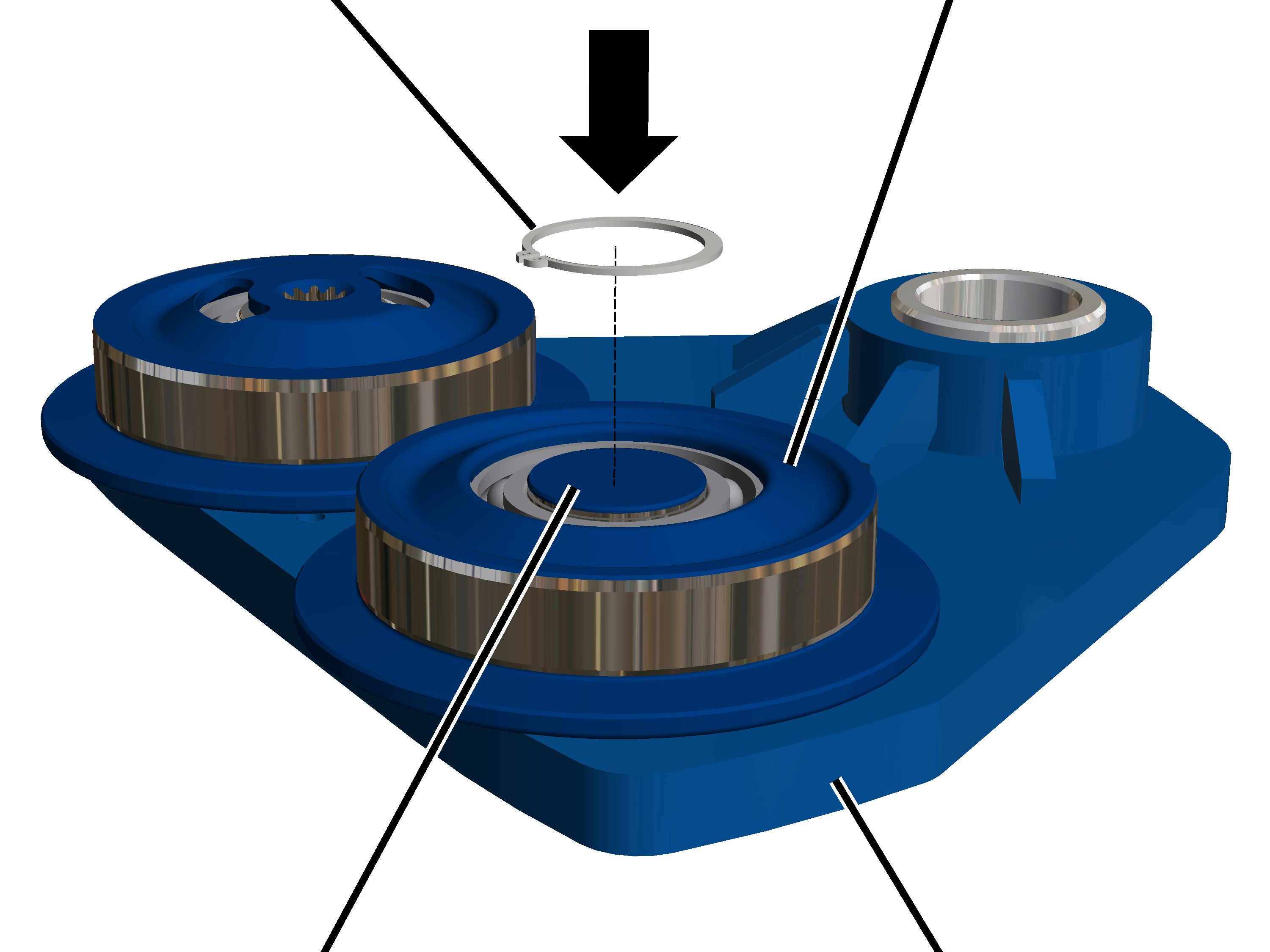

*   Placer le circlip extérieur (2x) à l'intérieur du galet avec une pince.





Montage du châssis latéral

Boulon de palier

Châssis latéral

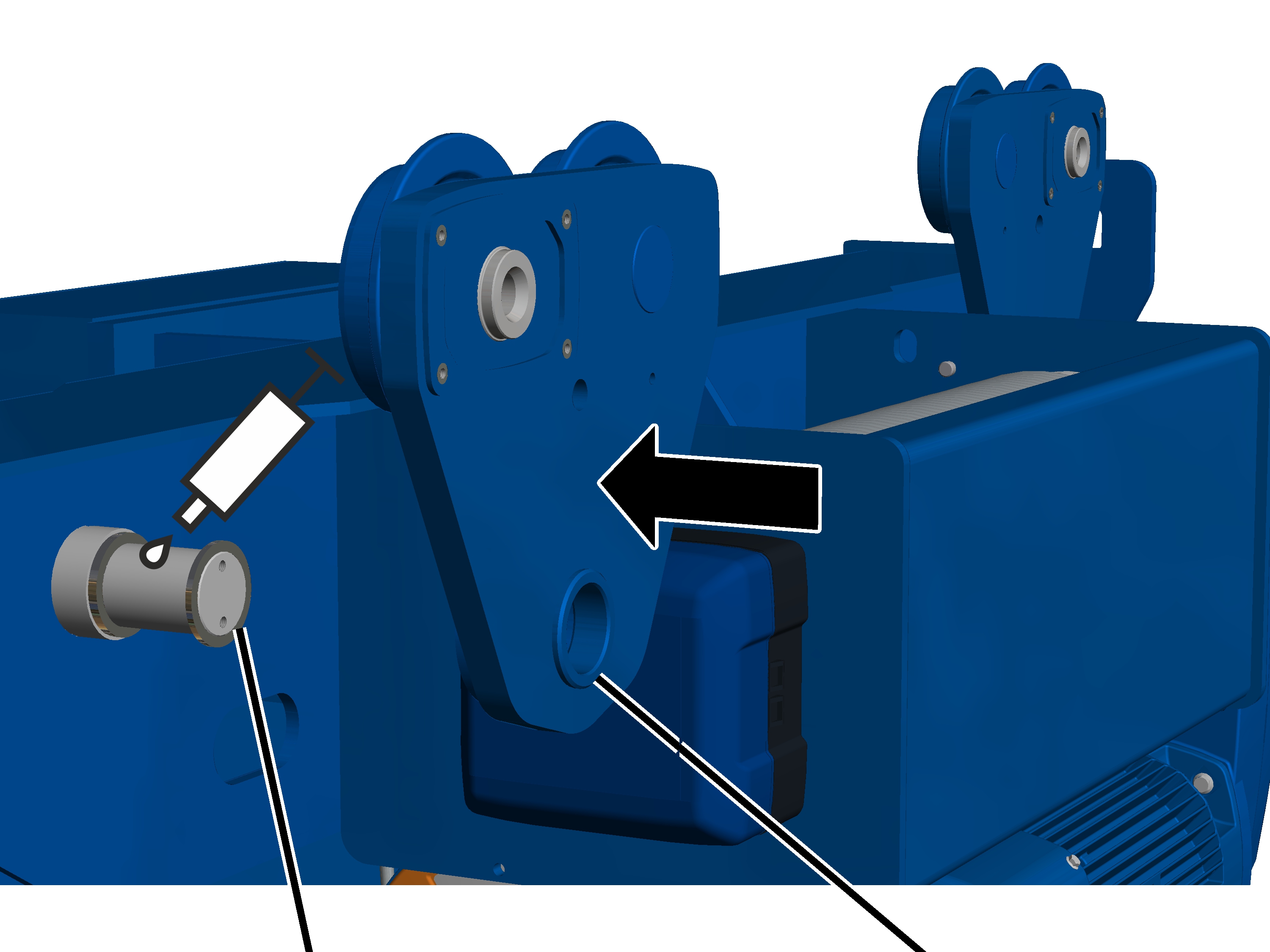

*   Lubrifier le boulon de palier.

Lubrifiant : « Pâte haute température PBC 1574 SF ». Pour plus de détails, voir « Lubrifiants ».

*   Pousser le châssis latéral sur le boulon du sommier.







Châssis latéral

Couvercle

Vis à côtes

*   Visser le couvercle sur le châssis latéral avec 2 vis à côtes M10x30. 75 Nm.





Montage du motoréducteur

*   Déterminer le poids du motoréducteur. Voir manuel du produit Motoréducteur ABUS.

*   Sécuriser le motoréducteur de manière à ce que le poids soit maintenu sans danger et à ce que l’arbre de sortie ne soit pas soumis à des contraintes (suspendre par exemple à des élingues rondes).





Châssis latéral

Motoréducteur

Arbre de sortie



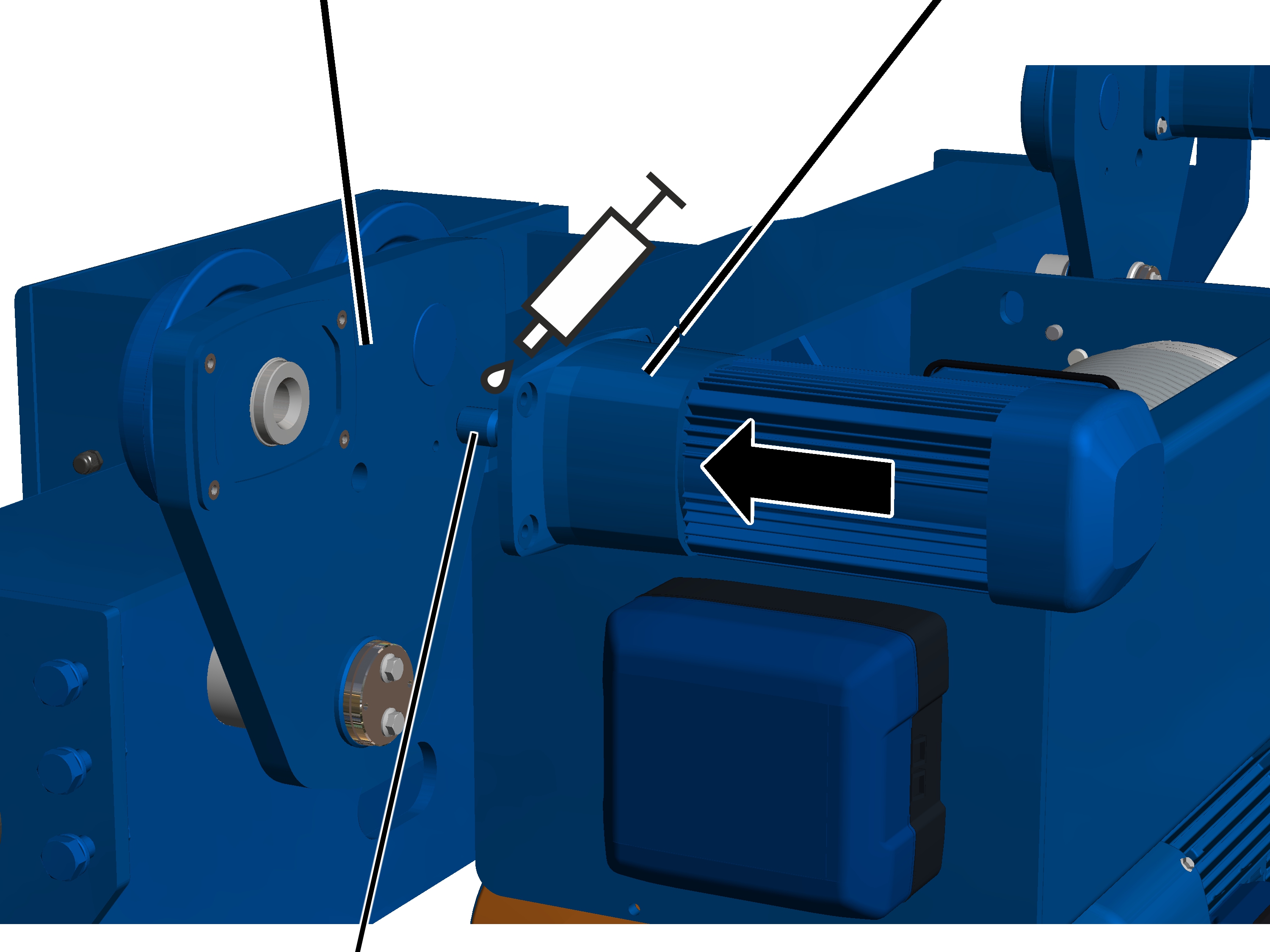

*   Lubrifier la denture sur l’arbre de sortie.

Lubrifiant : pâte haute température Fuchs Lubritech PBC 1574.





Châssis latéral

Motoréducteur

*   Pousser le motoréducteur dans le galet.

*   Visser le motoréducteur avec 4 vis à côtes M10x30. 75 Nm.





Raccordement du motoréducteur

Uniquement pour commande par contacteurs



Connecteur mâle sur le motoréducteur

Connecteur mâle sur le motoréducteur

Câble de connexion du motoréducteur

Redresseur du frein

*   Placer le câble de connexion du motoréducteur dans le connecteur mâle du motoréducteur.

*   Placer le redresseur du frein dans le connecteur mâle du motoréducteur.

*   Placer les connecteurs enfichables et le câble de connexion dans le boîtier de connecteur.









Uniquement pour variateur de fréquence



Connecteur mâle sur le motoréducteur

Connecteur mâle sur le motoréducteur

Connecteur femelle pour motoréducteur

Connecteur femelle pour le frein

*   Enfoncer le connecteur femelle pour le motoréducteur sur le connecteur mâle sur le motoréducteur.

*   Enfoncer le connecteur femelle pour le frein sur le connecteur mâle sur le motoréducteur.





Connecteur enfichable

Passe-câble

Clip de blindage

Câble de connexion

*   Pousser l'extrémité avant du câble de connexion (la gaine qui entoure le blindage est retirée à cet endroit) dans le clip de blindage.

*   Fixer le câble de connexion au clip de blindage avec un serre-câble.

*   Placer les connecteurs enfichables et le câble de connexion dans le boîtier de connecteur.

*   Fermer le boîtier du connecteur.









Contrôle du treuil à câble

*   Déposer à nouveau le treuil à câble.

*   Mettre le treuil à câble en service.

*   Contrôler le fonctionnement du galet.
