Montage de l'entraîneur du chariot de direction

L'entraîneur du chariot de direction est monté au-dessus du coffret électrique du chariot de direction. Il tire dans un sens et dans l'autre les câbles électriques de l'alimentation du chariot de direction (guirlande d'alimentation ou chenille porte-câble) et l'interrupteur à levier en croix du fin de course du chariot de direction parallèlement au chariot de direction.

En fonction de la poutre principale (poutre en I ou poutre à caisson) et de la nature de l'alimentation électrique (guirlande d'alimentation ou chenille porte-câble), l'entraîneur du chariot de direction doit être monté différemment.

Uniquement en cas d'utilisation d'une chenille porte-câble

Monter la chenille porte-câble sur le tube d'entraînement.

La chenille porte-câble est fixée sur le tube d'entraînement horizontal.

	Pièces de la chenille porte-câble

Fixer les pièces de la chenille porte-câble (fixation de la boucle et élément de raccordement) sur le tube carré avec le boulon et le clip de sécurité SL.

Serre-câble	Câble plat

Élément de raccordement		Chenille porte-câble

Faire sortir le câble plat de la chenille porte-câble et le faire passer autour de la fixation de la boucle.

Avec un serre-câble, fixer le câble plat sur la partie supérieure de la fixation de la boucle.

Introduire la chenille porte-câble dans l'élément de raccordement jusqu'à enclenchement.

Uniquement pour guirlande d'alimentation

Montage de l'entraîneur du chariot de direction

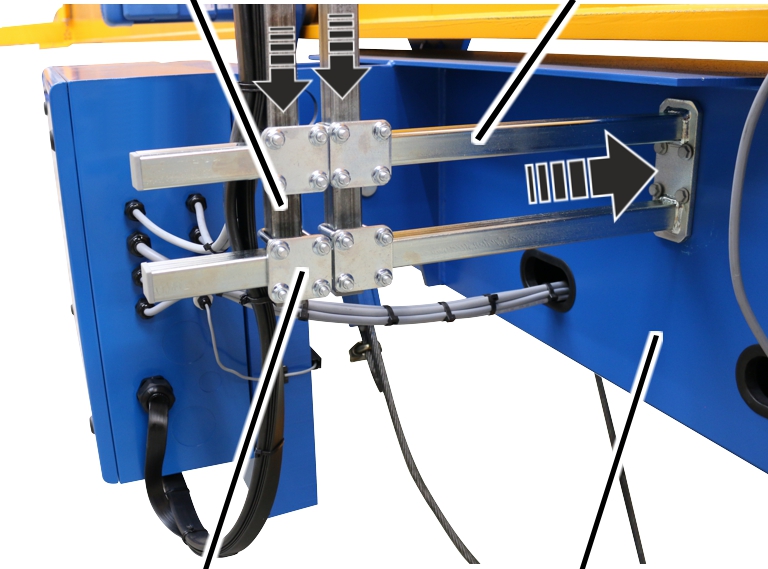

Tube carré vertical	Entraîneur du chariot de direction

Bride pour tuyau avec plaque	Châssis du chariot de direction

Visser l'entraîneur du chariot de direction sur le châssis du chariot de direction avec les vis à côtes. 15 Nm.

Visser le tube carré vertical sur l'entraîneur du chariot de direction à l'aide des vis à côtes M8 et de la plaque. 15 Nm.

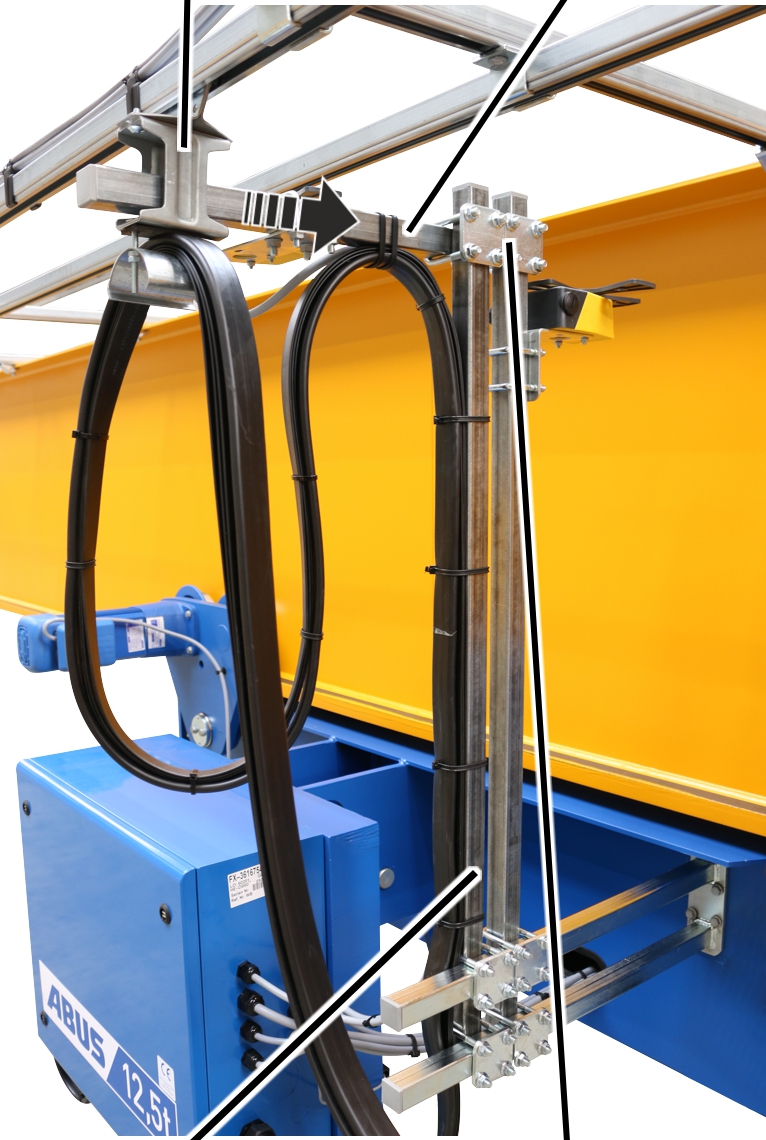

Chariot entraîneur	Tube carré horizontal

Tube carré vertical	Bride pour tuyau avec plaque

Pousser le tube carré horizontal dans le chariot entraîneur.

Visser le tube carré horizontal avec la bride pour tuyau sur le tube carré vertical. 15 Nm.
