Sustitución del travesaño de punto fijo con bolsa del cable y cuña punto fijo

Desmontaje del travesaño de punto fijo

Desmontar la bolsa del cable

Sólo en polipastos de cable con LIS-SE

Este apartado solo se aplica con un polipasto de cable equipado con sistema de indicación de cargas LIS-SE; con un polipasto de cable con sistema de indicación de cargas LIS-SE, la bolsa del cable se fija con un perno con tapa al travesaño de punto fijo.



Travesaño de punto fijo	Tapa
	Tornillos nervados

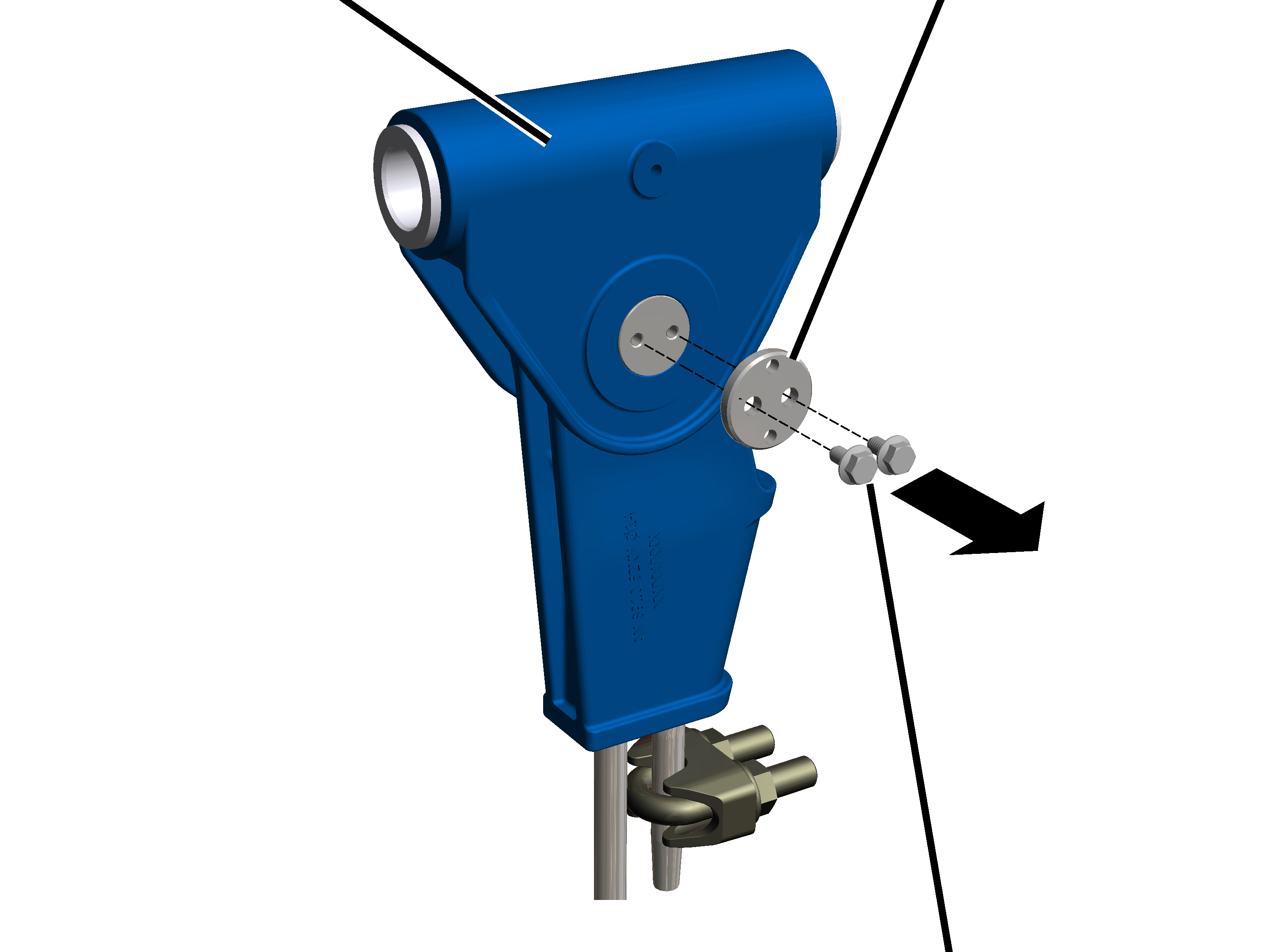

   Soltar los tornillos nervados de la tapa.

   Extraer la tapa del perno.





Travesaño de punto fijo	Perno
	Bolsa del cable con cuña punto fijo y cable

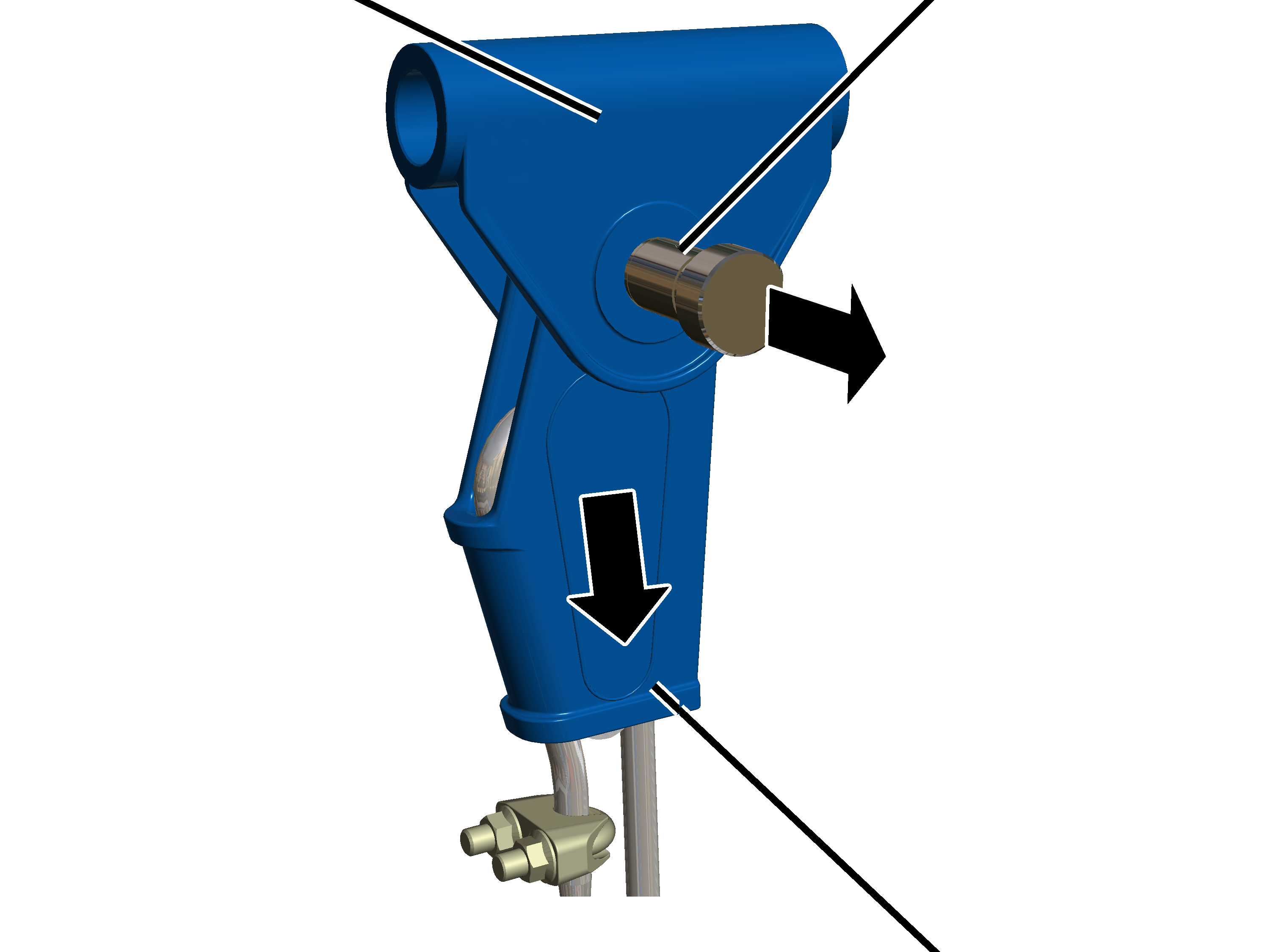

   Extraer el perno del travesaño de punto fijo y de la bolsa del cable.

   Extraer la bolsa de cable con cuña punto fijo y cable fuera del travesaño de punto fijo.





Solo para polipasto de cable con LIS-SV o ABUControl

Este apartado se aplica solo a polipastos de cable con un sistema de indicación de cargas LIS-SV o ABUControl. Con un polipasto de cable con sistema de indicación de cargas LIS-SV o ABUControl, la bolsa del cable se fija con un perno de medición y un soporte al travesaño de punto fijo.



Soporte	Travesaño de punto fijo
Perno de medición	Tornillo nervado

   Soltar el tornillo nervado M6x20 del soporte.

   Sacar el soporte del perno de medición.





Travesaño de punto fijo	Perno de medición
	Bolsa del cable con cuña punto fijo y cable

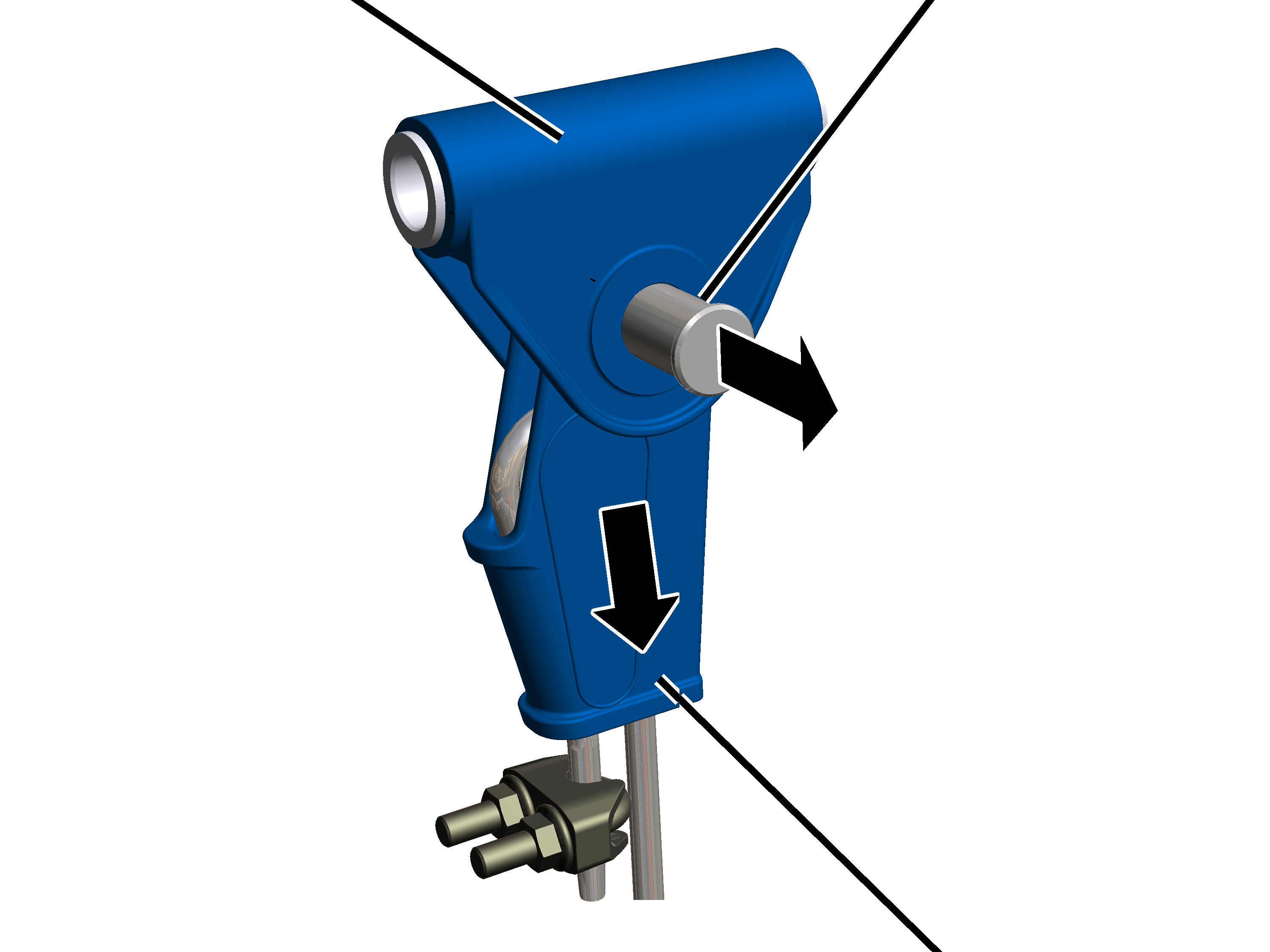

   Extraer el perno de medición fuera del travesaño de punto fijo y de la bolsa del cable.

   Extraer la bolsa de cable con cuña punto fijo y cable fuera del travesaño de punto fijo.





Desmontaje de la cuña punto fijo

Montaje de la cuña punto fijo

Montaje de la bolsa del cable

Sólo en polipastos de cable con LIS-SE

Este apartado solo se aplica con un polipasto de cable equipado con sistema de indicación de cargas LIS-SE; con un polipasto de cable con sistema de indicación de cargas LIS-SE, la bolsa del cable se fija con un perno con tapa al travesaño de punto fijo.



Travesaño de punto fijo	Perno
	Bolsa del cable con cuña punto fijo y cable

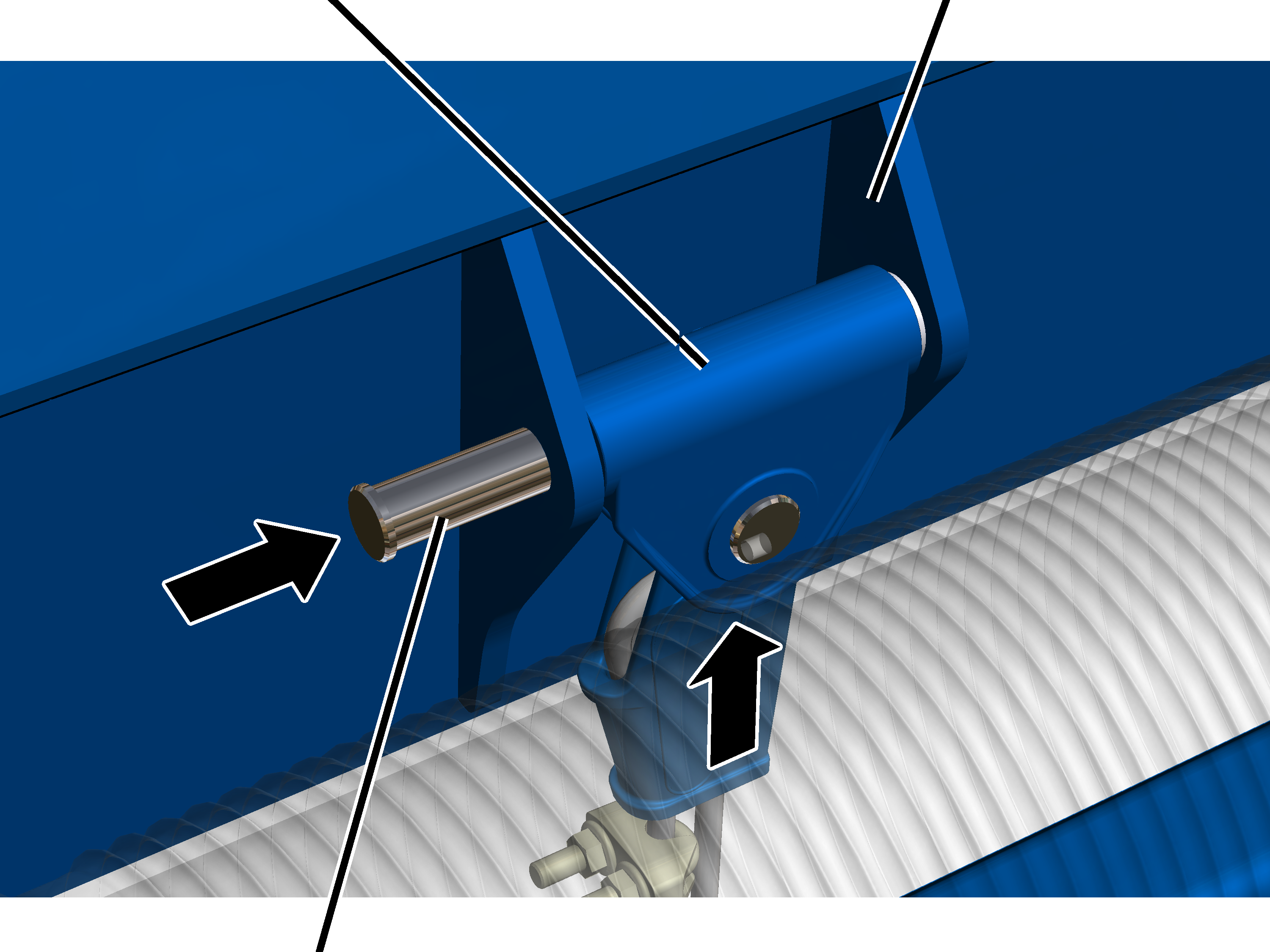

   Insertar la bolsa del cable con la cuña y el cable en el travesaño de punto fijo.

   Insertar el perno por el travesaño de punto fijo y la bolsa del cable.





Travesaño de punto fijo	Tapa
	Tornillo nervado

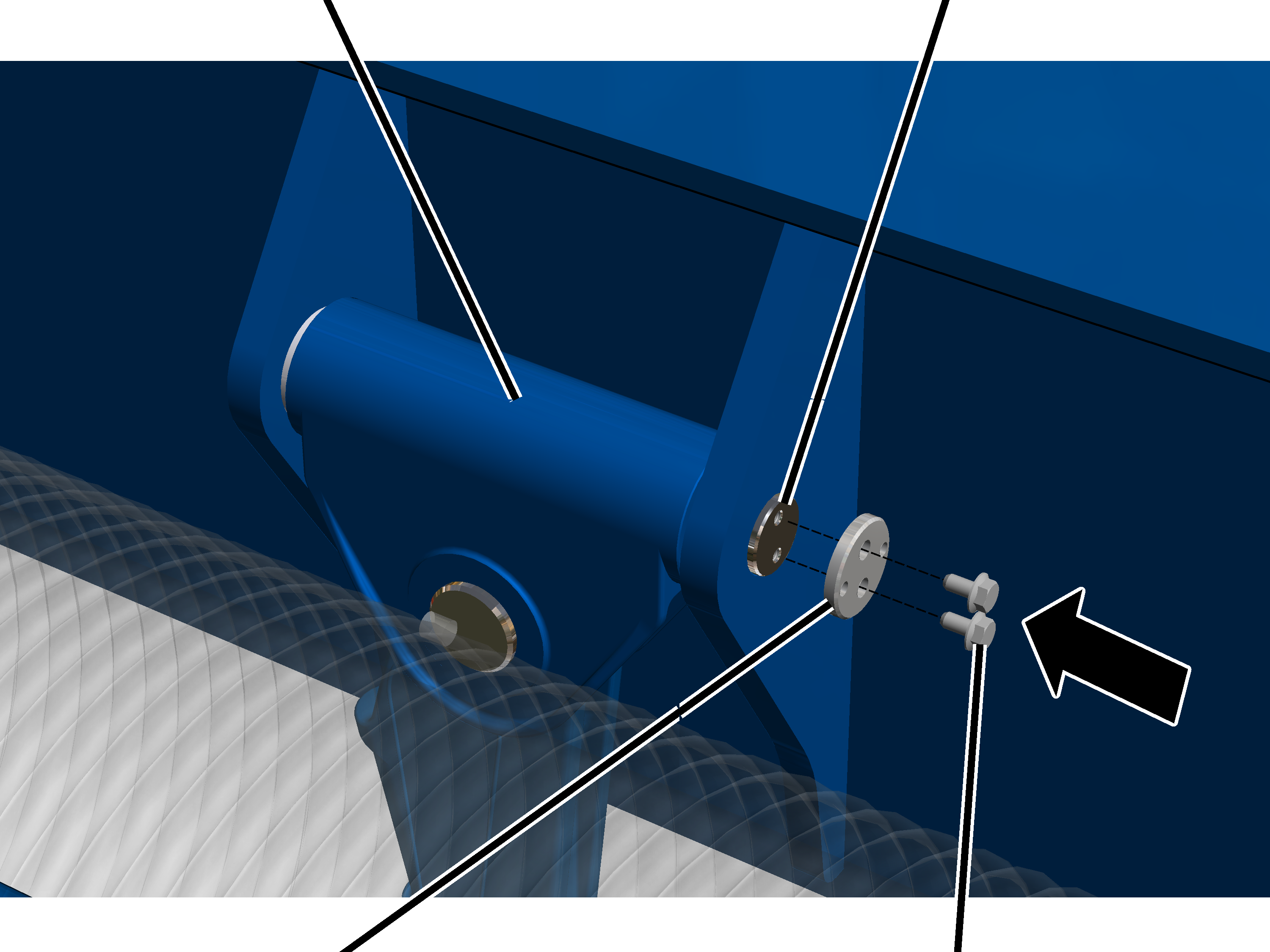

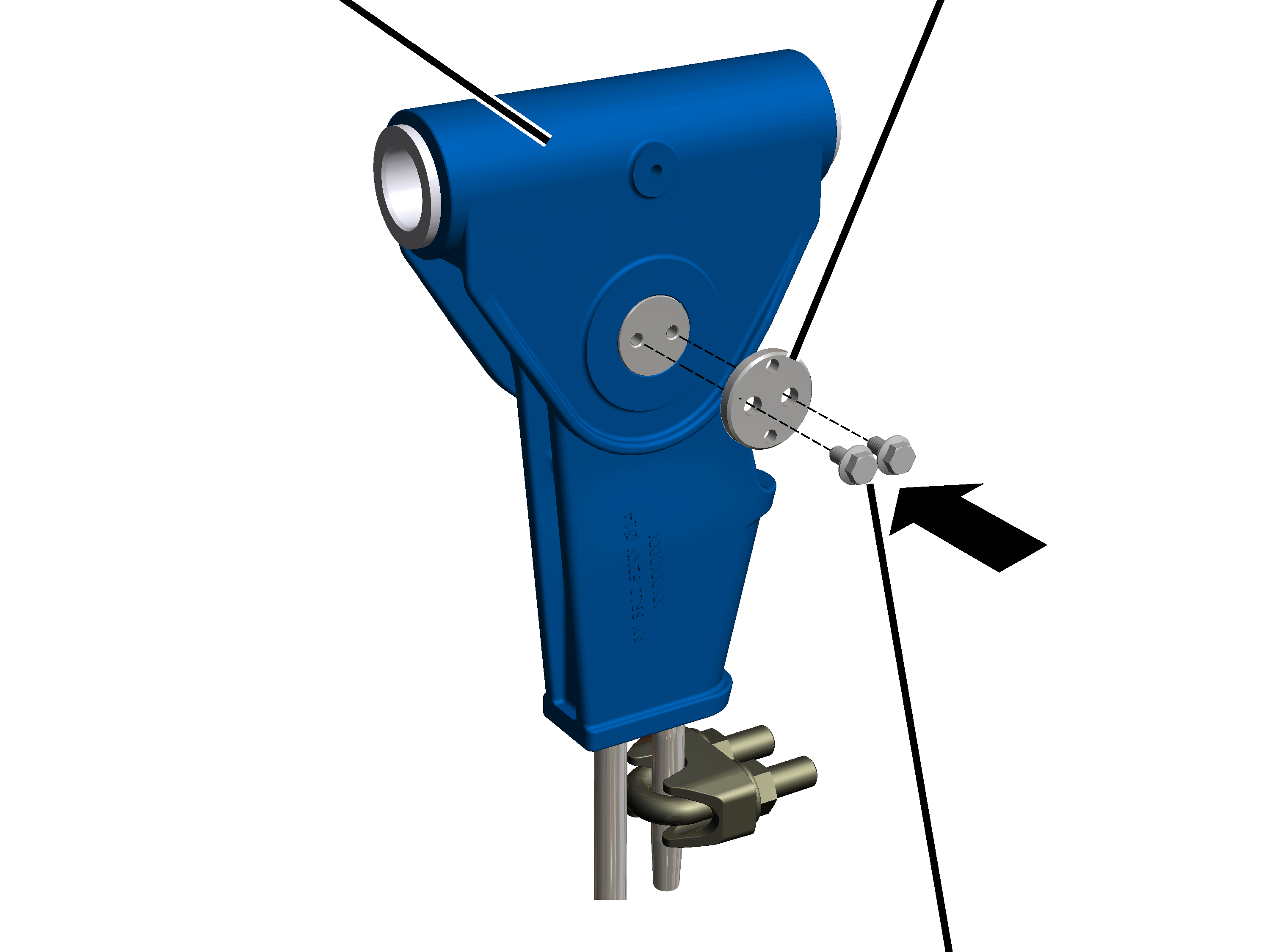

   Atornillar la tapa al perno con tornillos nervados (2x).

Tamaño	Tornillo nervado	Par de apriete
GM 5000	M6x12	19 Nm
GM 6000	M6x12	19 Nm
GM 7000	M8x16	42 Nm





Solo para polipasto de cable con LIS-SV o ABUControl

Este apartado se aplica solo a polipastos de cable con un sistema de indicación de cargas LIS-SV o ABUControl. Con un polipasto de cable con sistema de indicación de cargas LIS-SV o ABUControl, la bolsa del cable se fija con un perno de medición y un soporte al travesaño de punto fijo.



Travesaño de punto fijo	Perno de medición
	Bolsa de cable

   Insertar la bolsa del cable con la cuña y el cable en el travesaño de punto fijo.

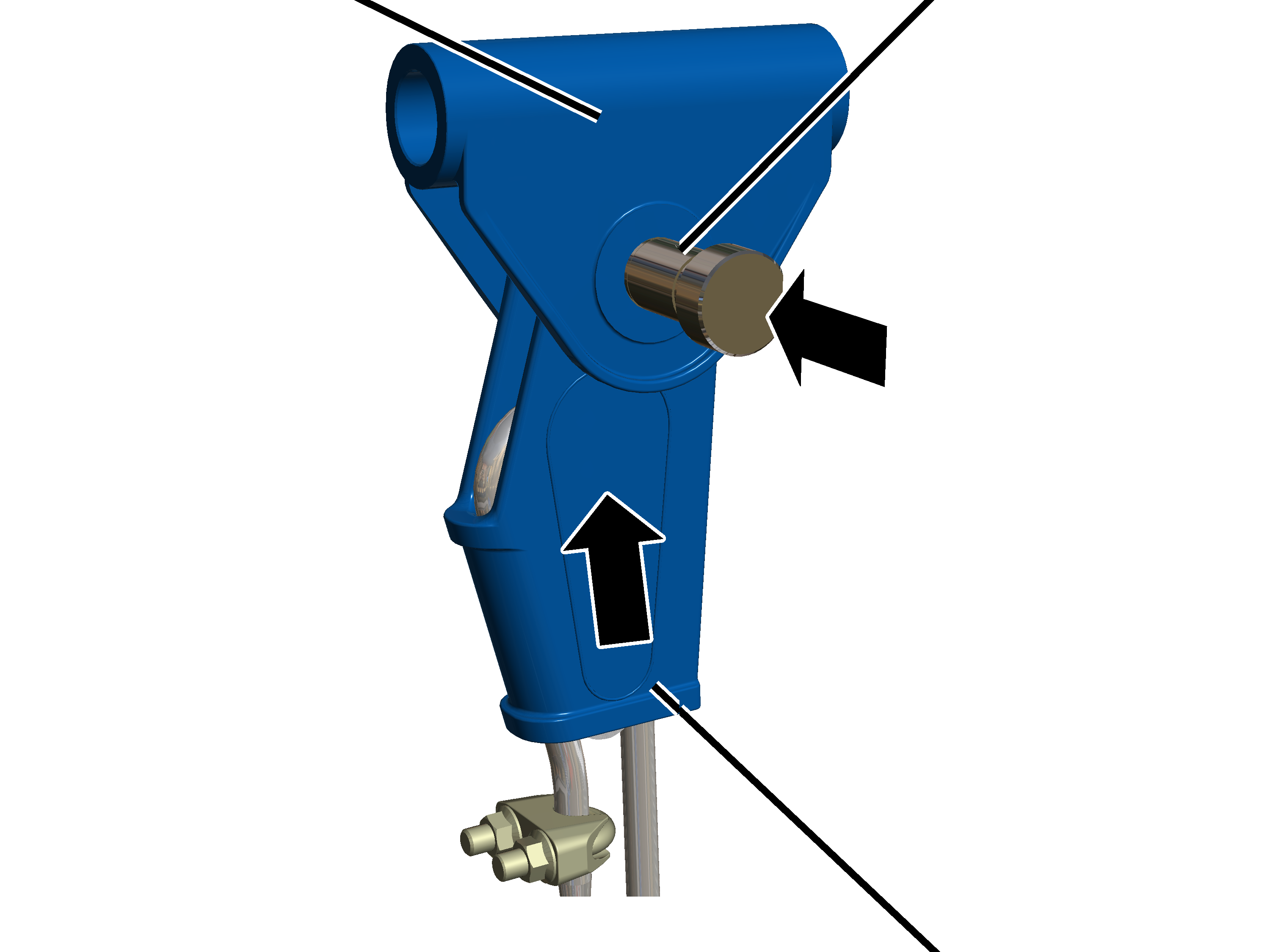

   pasar el perno de medición por el travesaño de punto fijo y la bolsa del cable.

¡La flecha en el perno de medición debe señalar hacia abajo!





Soporte	Travesaño de punto fijo
Perno de medición	Tornillo nervado

   Comprobar el soporte respecto a deformaciones.

Si el soporte está deformado, deberá ser sustituido.

   Colocar el soporte sobre el perno de medición.

El soporte debe poder dejarse insertar en la muesca del perno de medición sin tensión alguna.

¡El perno de medición no debe estar sujeto a tensión previa!

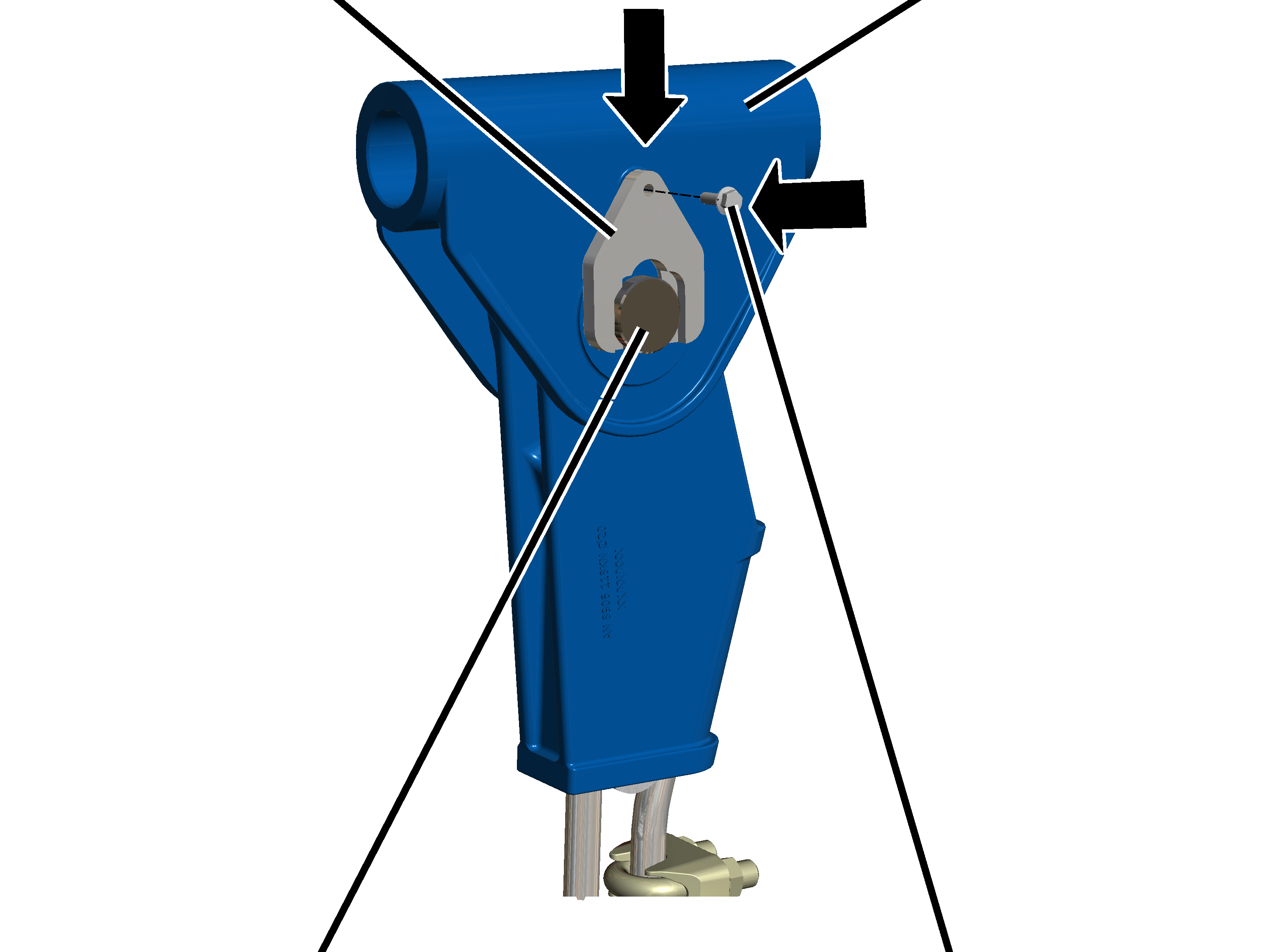

   Atornillar el soporte con el tornillo nervado M6x20. 19 Nm.





Montaje del travesaño de punto fijo
