Este apartado se aplica solo a polipastos de cable con una disposición de cable 4/1.
|

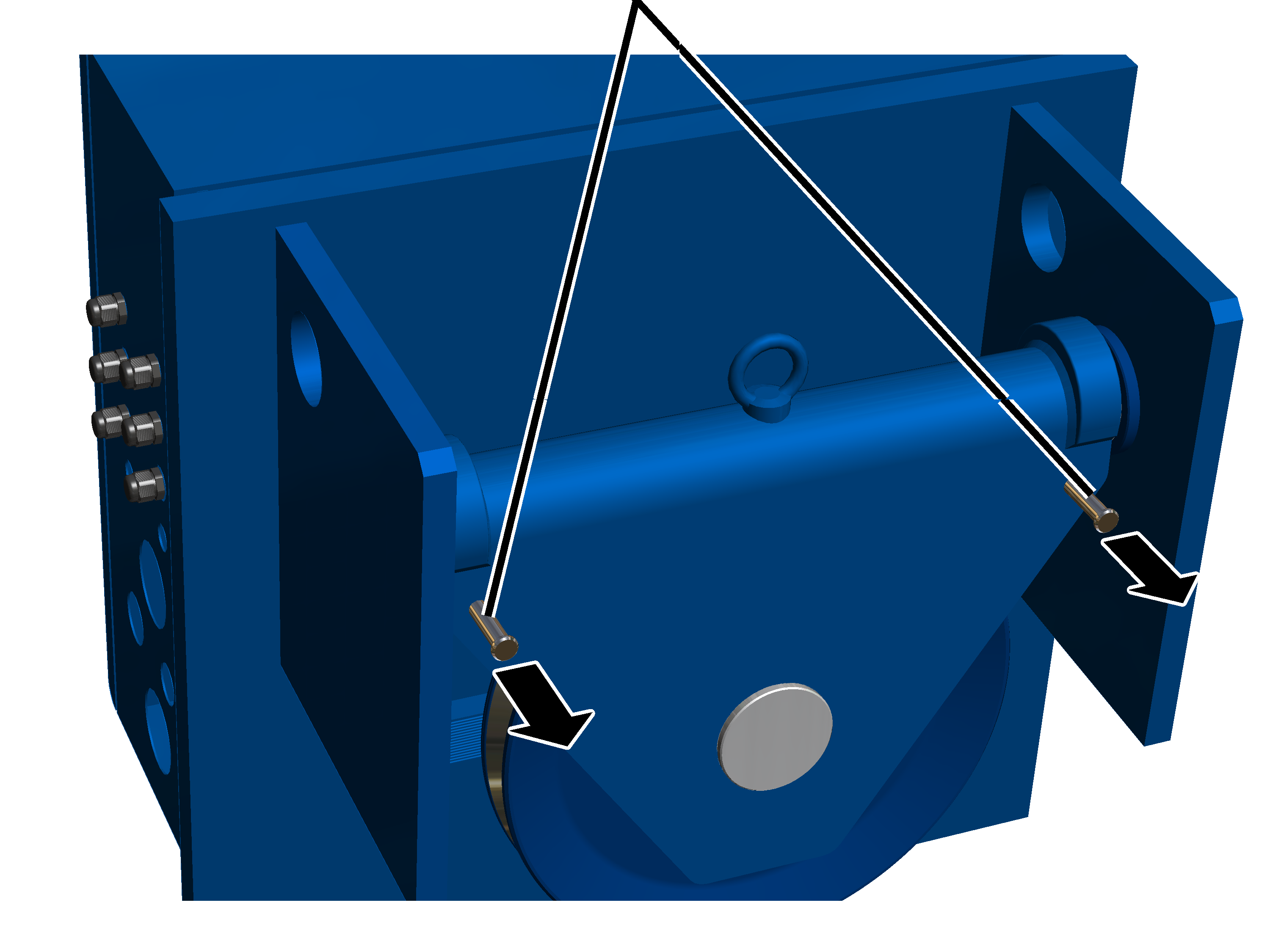

Seguro SL |
|
|
|
Perno |
Extraer los seguros SL del perno
del travesaño de polea de inversión.
|
Perno |
|
|
Extraer los pernos (2x) del
travesaño de polea de inversión.
|
|

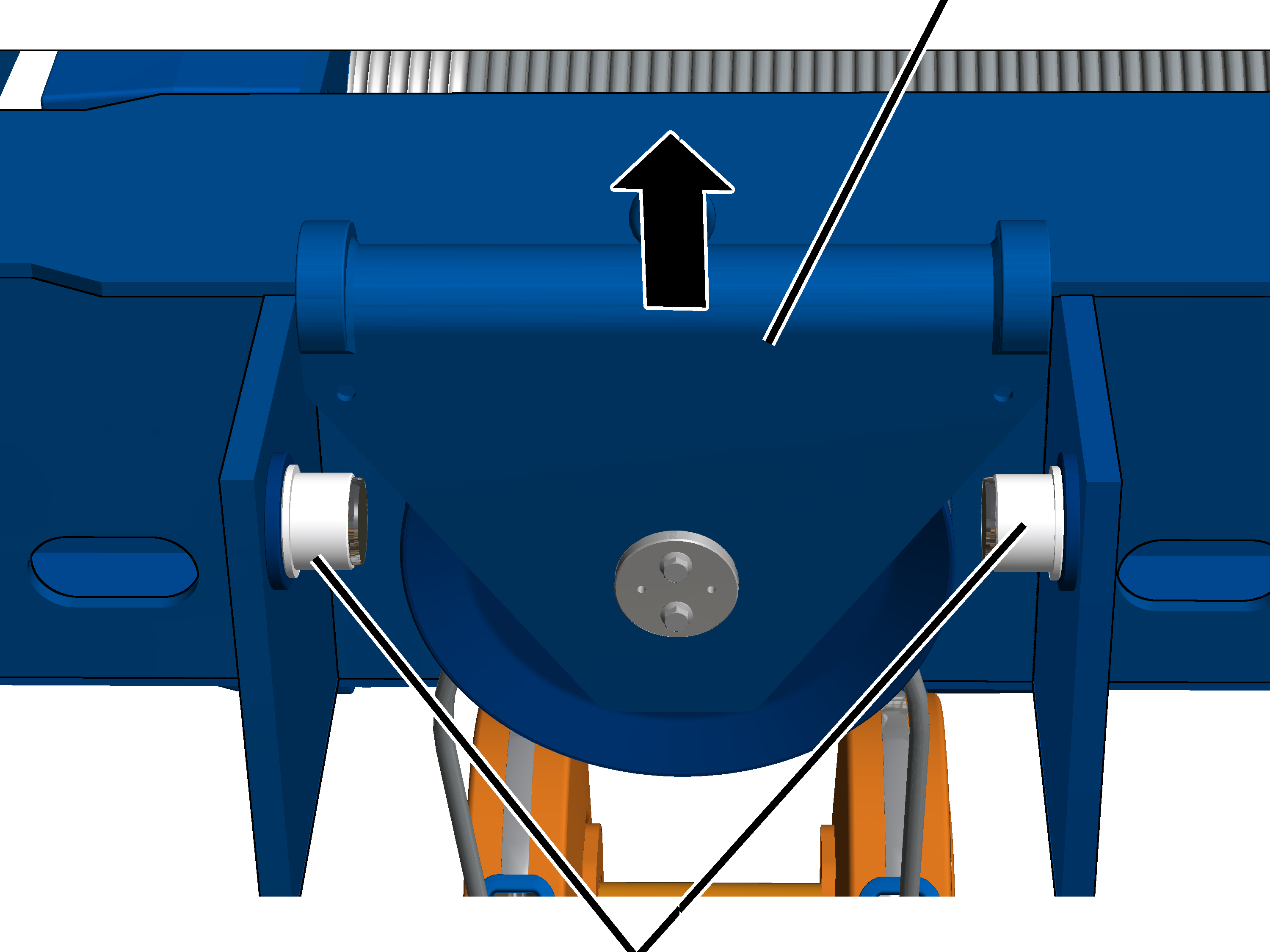

Travesaño de polea de inversión |
|
| |
|
Casquillos de rodamiento | |
Levantar el travesaño de polea de
inversión de los casquillos de rodamiento.
En ambos lados:
|

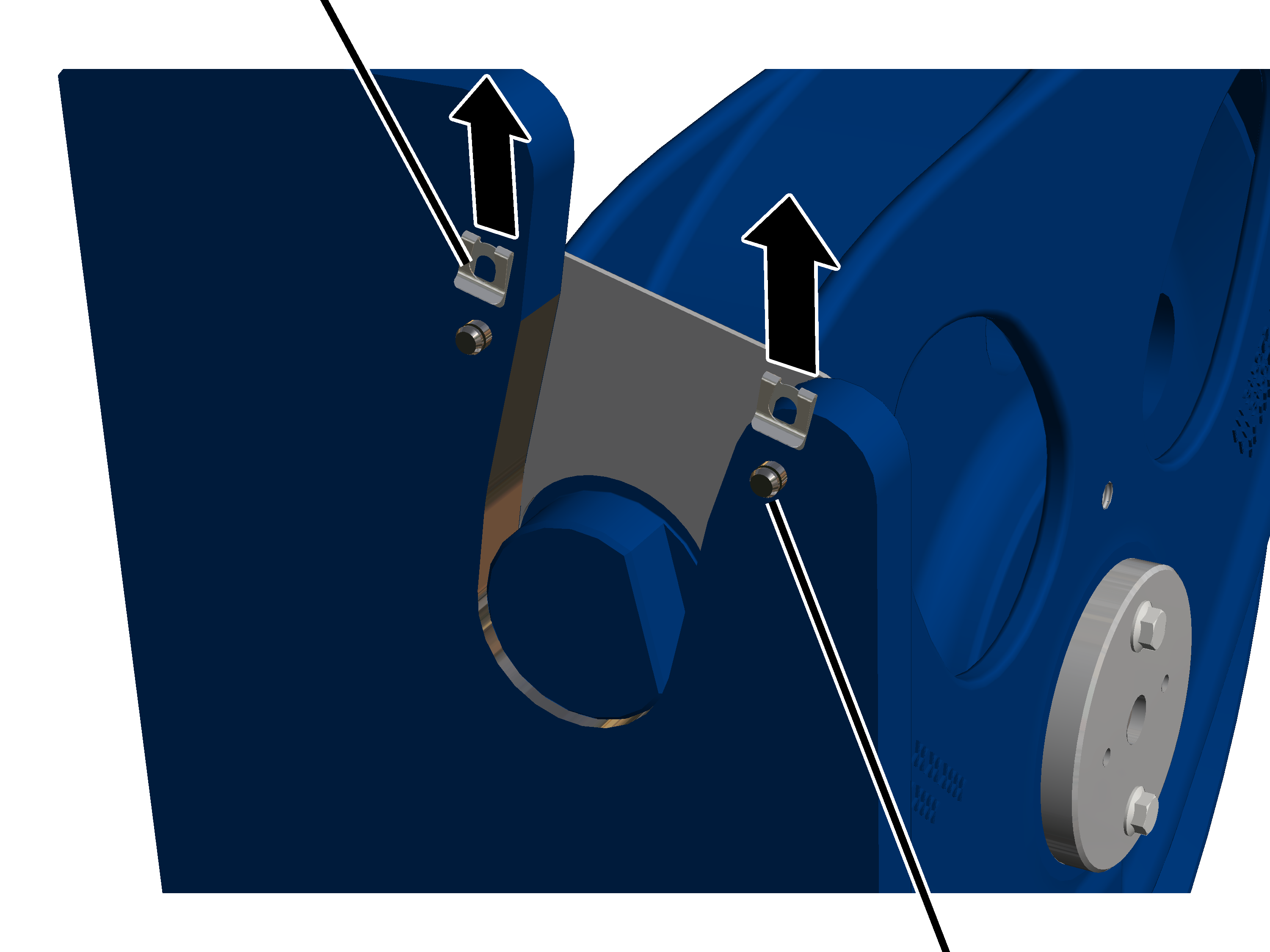

Seguro SL |
|
|
| |
|
|
Perno |
Extraer el seguro SL del
perno.
|
Chapa de seguro |
Perno |
|
| |
Extraer el perno de la chapa de
seguro y del panel lateral.
|
|

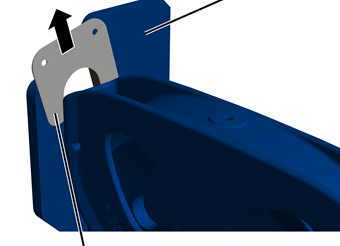

Panel lateral |
|
| |
|
Chapa de seguro |
|
Sacar la chapa de seguro.
|

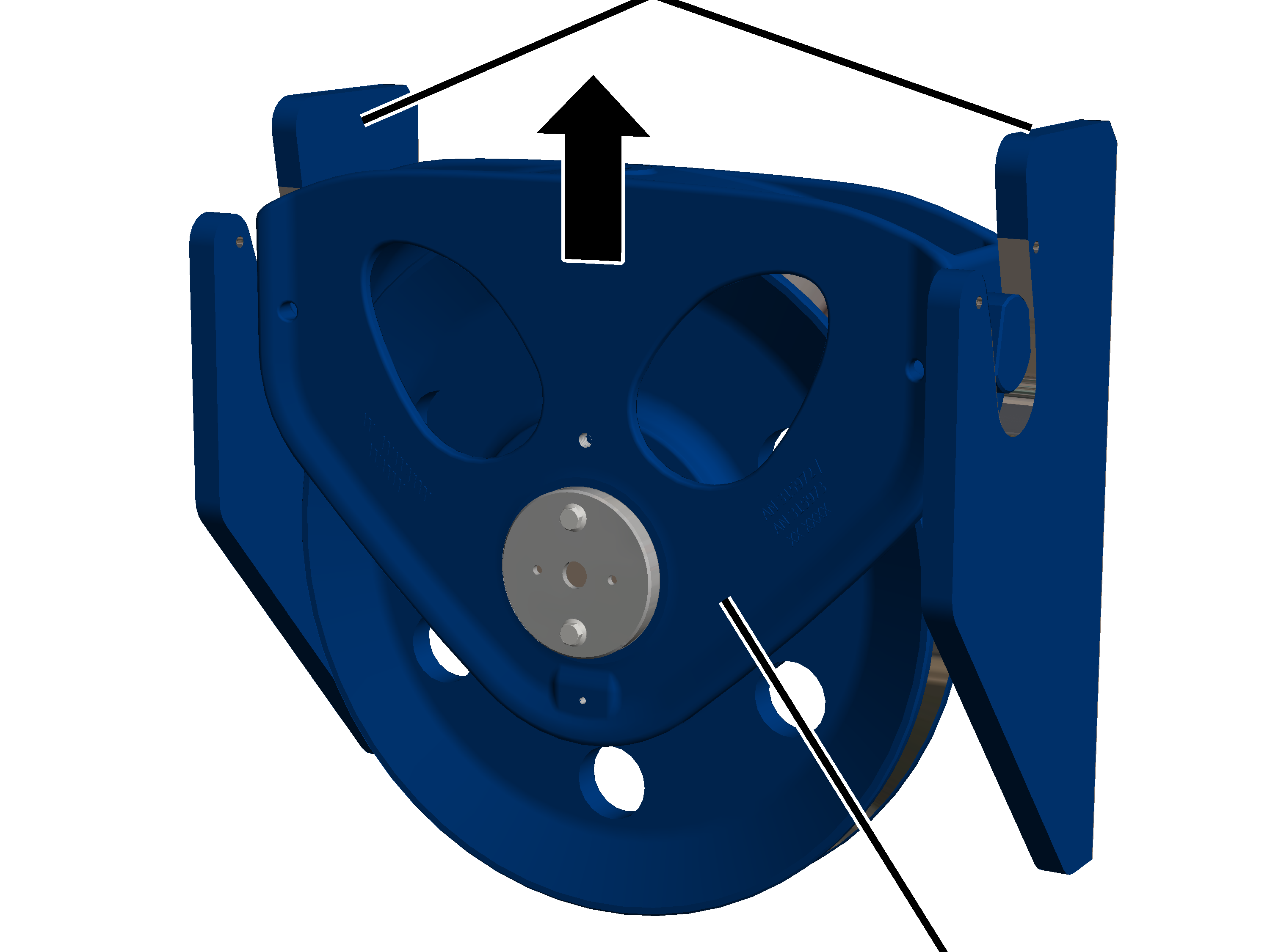

Panel lateral | |
|
| |
|
|
Travesaño de polea de inversión |
Levantar el travesaño de polea
de inversión de los paneles laterales.
|
Travesaño de polea de inversión |
Tapa | |
|
| ||
|
|
Tornillo nervado | |
Aflojar los tornillos nervados (2x) en la
tapa.
Extraer la tapa del travesaño de
polea de inversión.
|

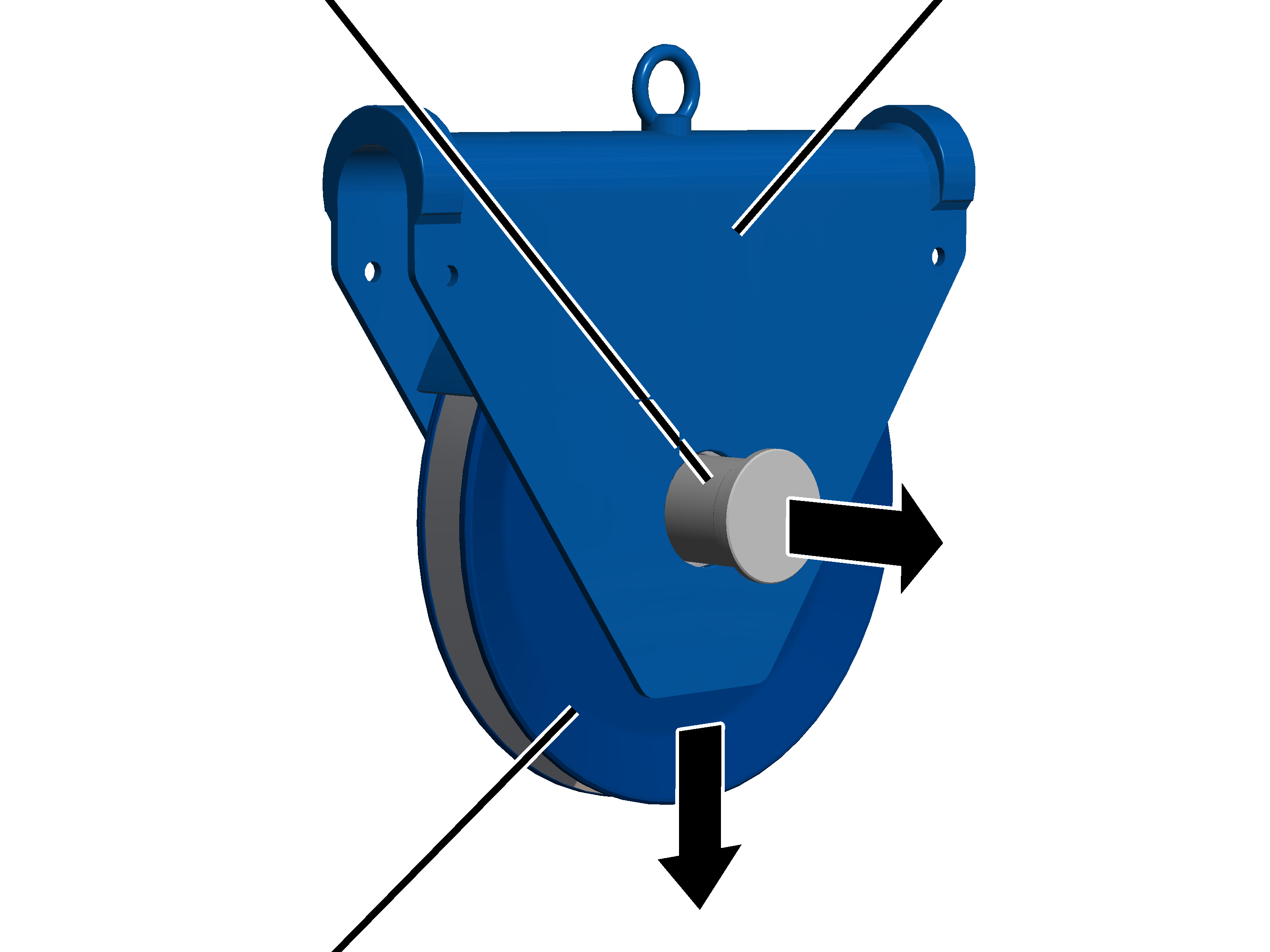

Perno |
Travesaño de polea de inversión |
|
| |
|
Polea de inversión |
|
Extraer el perno del travesaño de polea
de inversión y de la polea de inversión.
Extraer la polea de inversión de
su travesaño.
|
Tornillo nervado |
|
|
| |
|
Tapa |
|
Aflojar los tornillos nervados
(2x) en la tapa.
Extraer la tapa del travesaño de
polea de inversión.
|
Travesaño de polea de inversión |
Perno |
|
| |
|
Polea de inversión |
|
Extraer el perno del travesaño
de polea de inversión y de la polea de inversión.
Extraer la polea de inversión de
su travesaño.
|
Perno |
Travesaño de polea de inversión |
|
| |
|
Polea de inversión |
|
Insertar la polea de inversión en el
travesaño.
Pasar el perno a través del travesaño de
polea de inversión y de la polea de inversión.
|

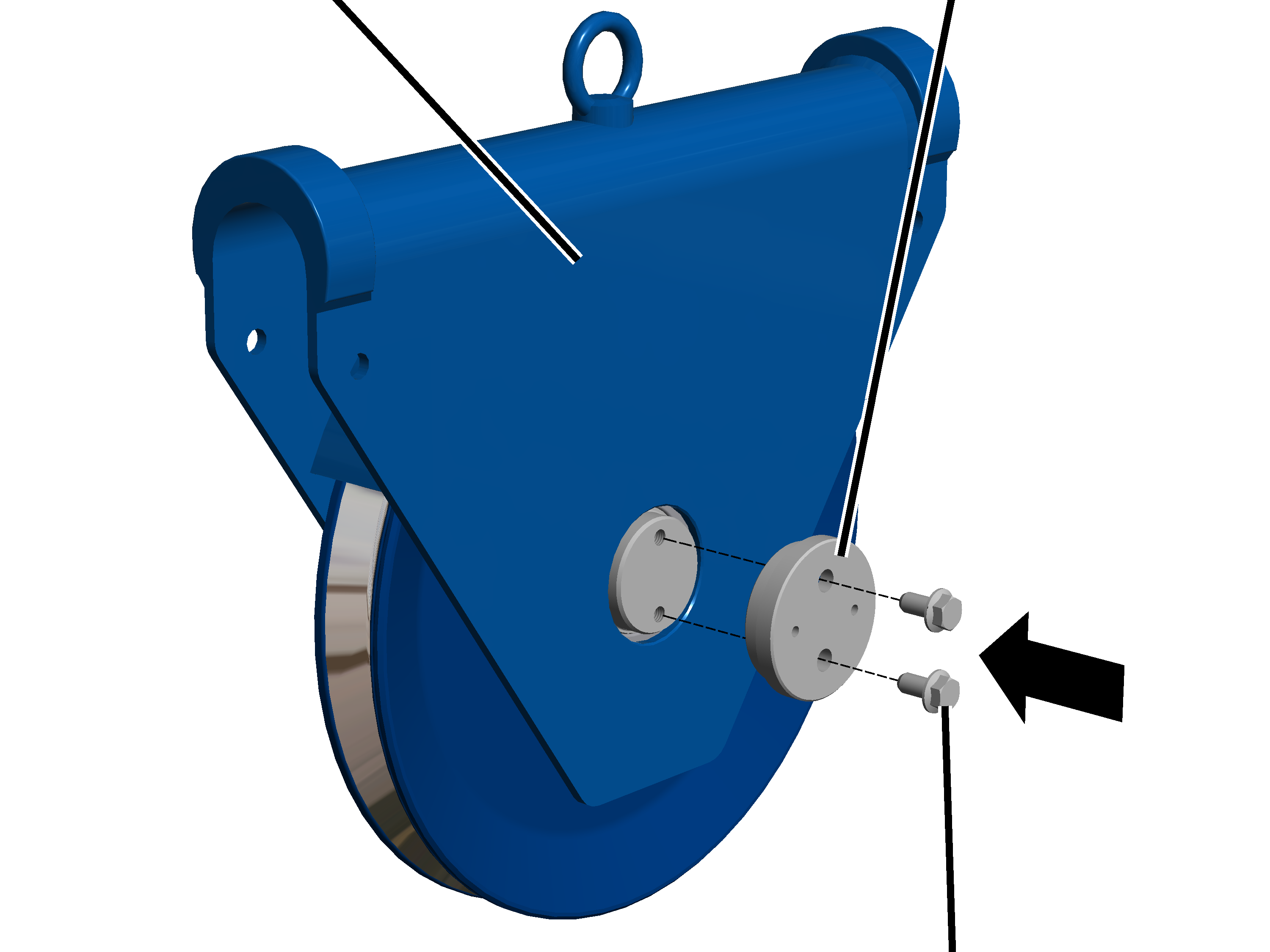

Travesaño de polea de inversión |
Tapa | |
|
| ||
|
|
Tornillo nervado | |
Colocar la tapa sobre el perno por el
otro lado.
Atornillar la tapa con tornillos
nervados (2x).
|
Tamaño |
Tornillo nervado |
Par de apriete |
|
GM5000 |
M10x20 |
75 Nm |
|
GM6000 |
M10x20 |
75 Nm |
|
Travesaño de polea de inversión |
Perno |
|
| |
|
Polea de inversión |
|
Insertar la polea de inversión
en el travesaño.
|
Tornillo nervado |
|
|
| |
|
Tapa |
|
Atornillar la tapa al perno con
los tornillos nervados M10x20. 75 Nm.
|
|

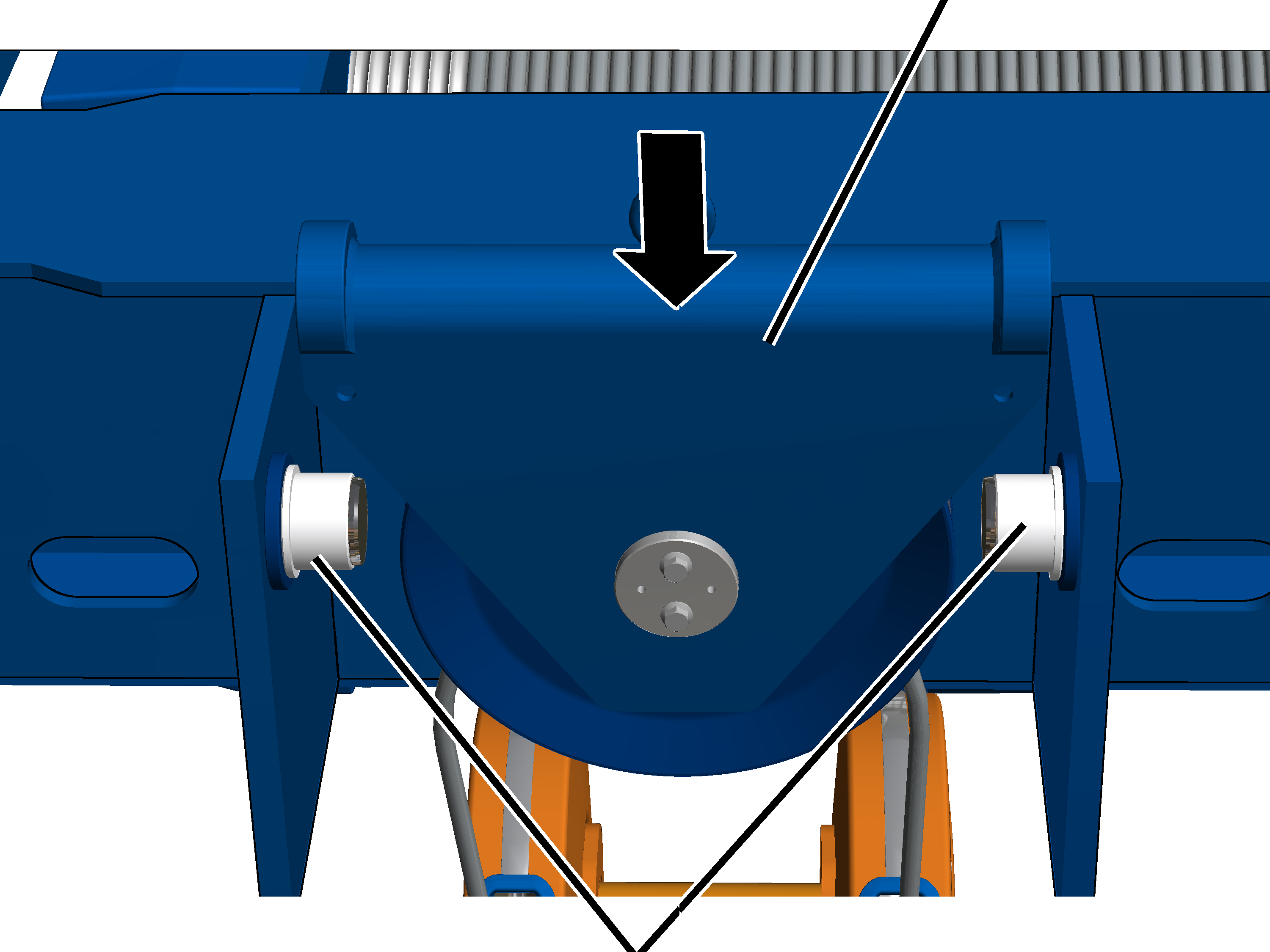

Travesaño de polea de inversión |
|
| |
|
Casquillos de rodamiento | |
Insertar el travesaño de polea de
inversión sobre los casquillos de rodamiento
Comprobar que la polea de inversión señale en dirección del accionamiento de elevación.
|
Perno |
|
|
Insertar los pernos (2x) en el
travesaño de polea de inversión.
|

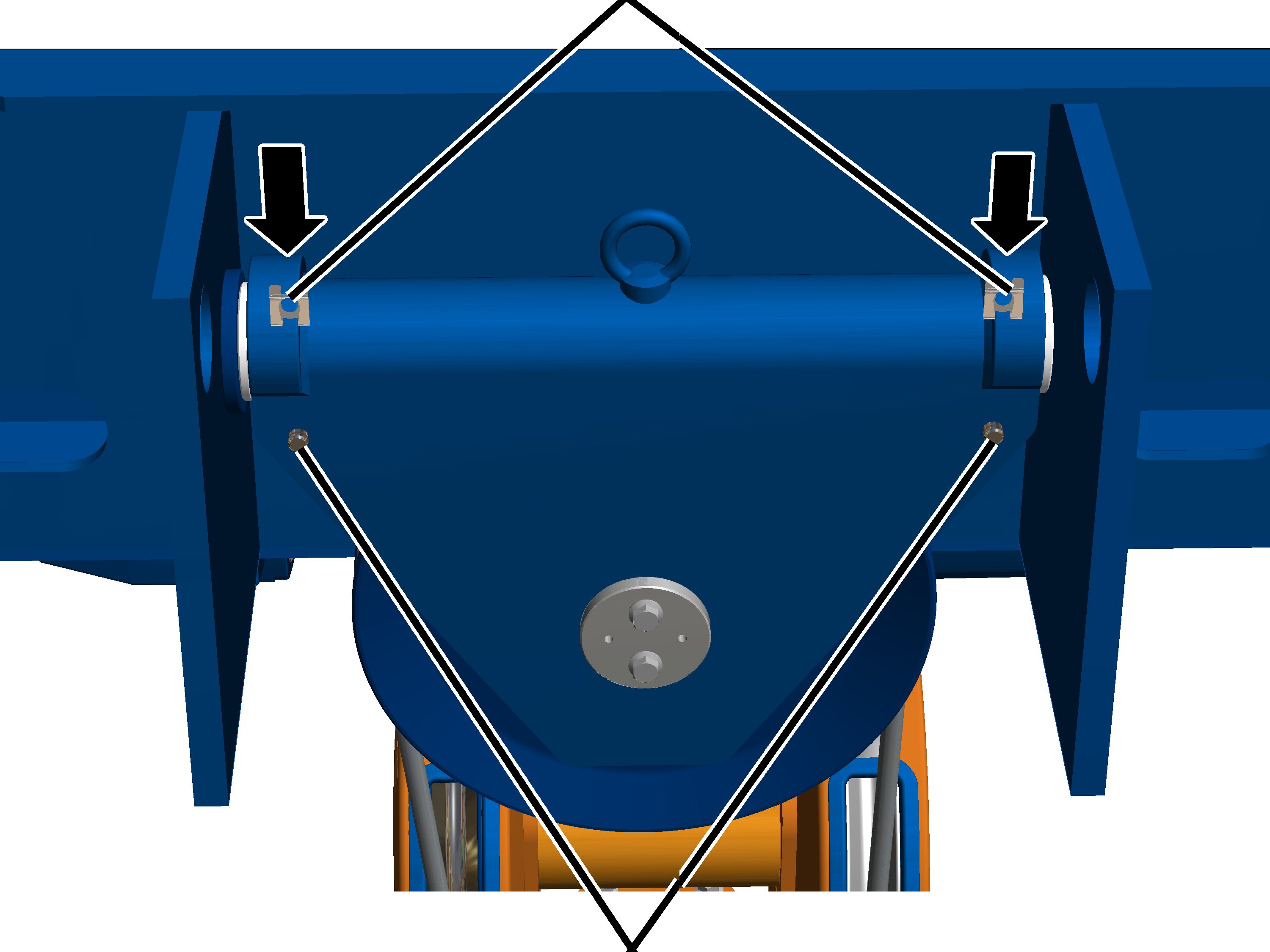

Seguro SL |
|
|
|
Perno |
Insertar los seguros SL (2x) sobre
los pernos.
|

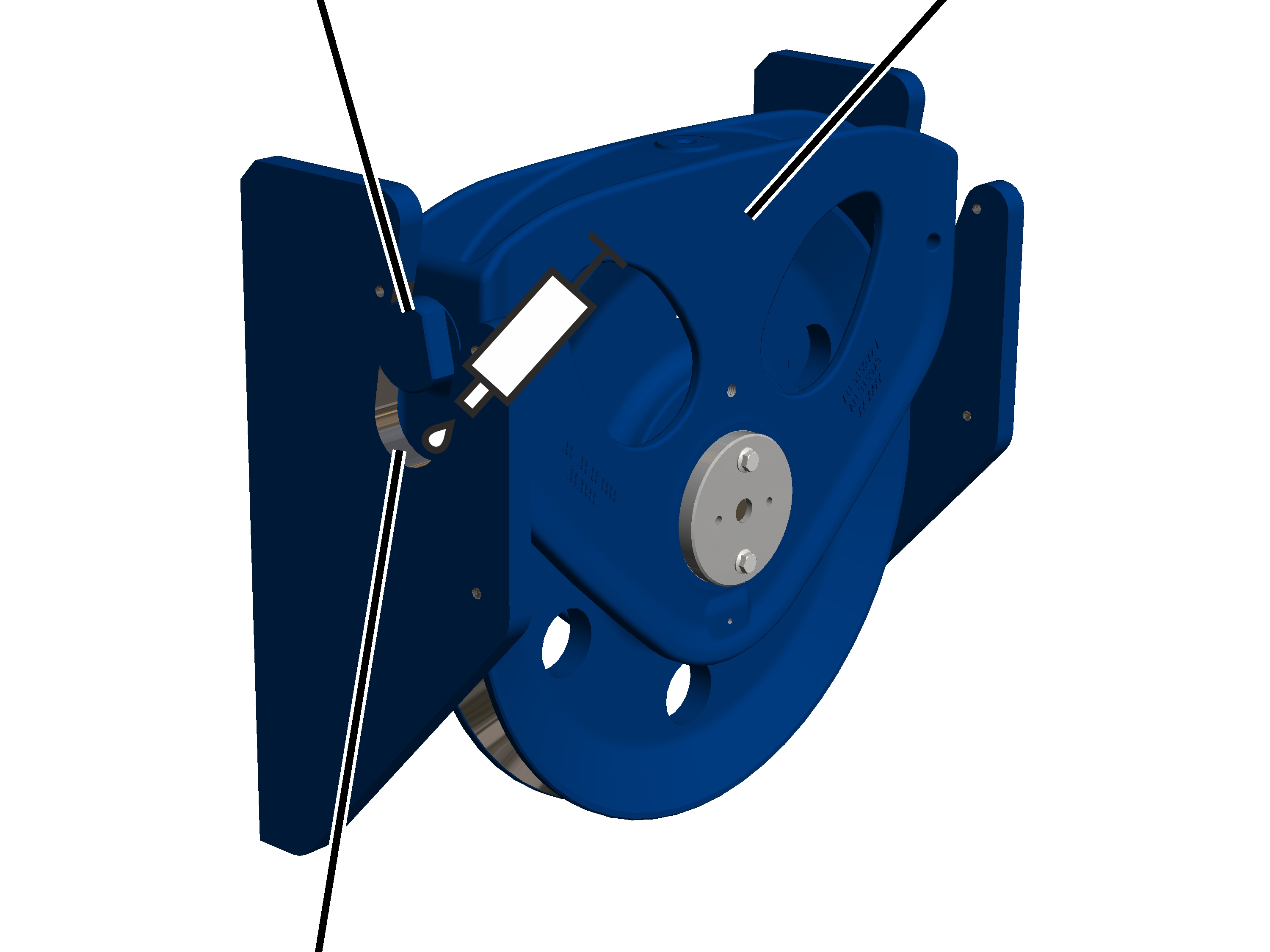

Perno |
Travesaño de polea de inversión | |
|
| ||
|
Superficie de apoyo del panel lateral |
| |
Engrasar la superficie de apoyo
del panel lateral.
Lubricante "OKS 511-Gleitlack". Para detalles, véase Lubricantes.
¡Dejar secar la laca lubricante 30
minutos!
Engrasar de nuevo la superficie
de apoyo del panel lateral.
Lubricante pasta para altas temperaturas "Hochtemperaturpaste PBC 1574". Para detalles, véase Lubricantes.
|

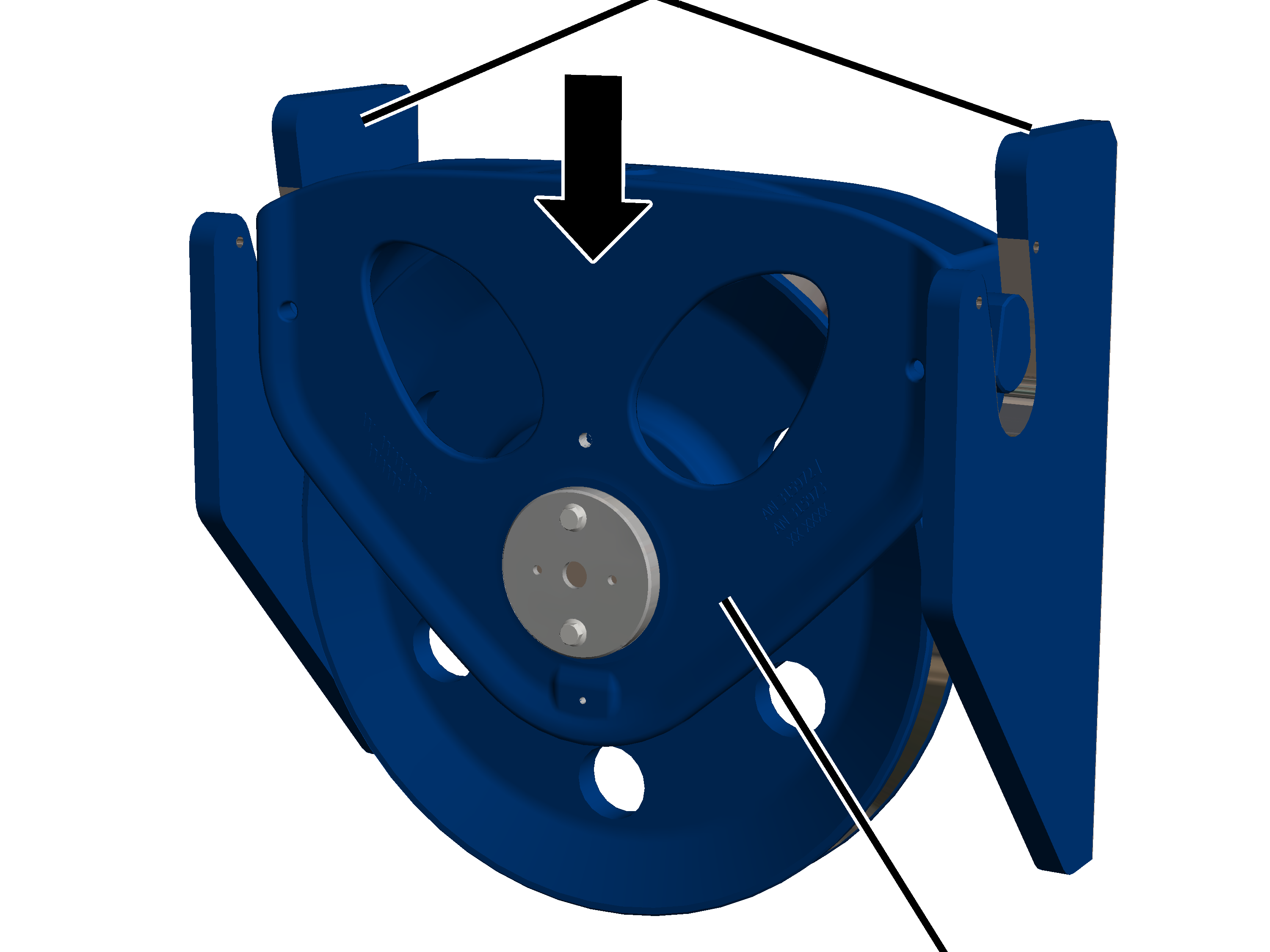

Panel lateral | |
|
| |
|
|
Travesaño de polea de inversión |
Levantar el travesaño de polea
de inversión en los paneles laterales.
El travesaño de polea de inversión debe poder moverse con la mano hacia los lados.
|
|

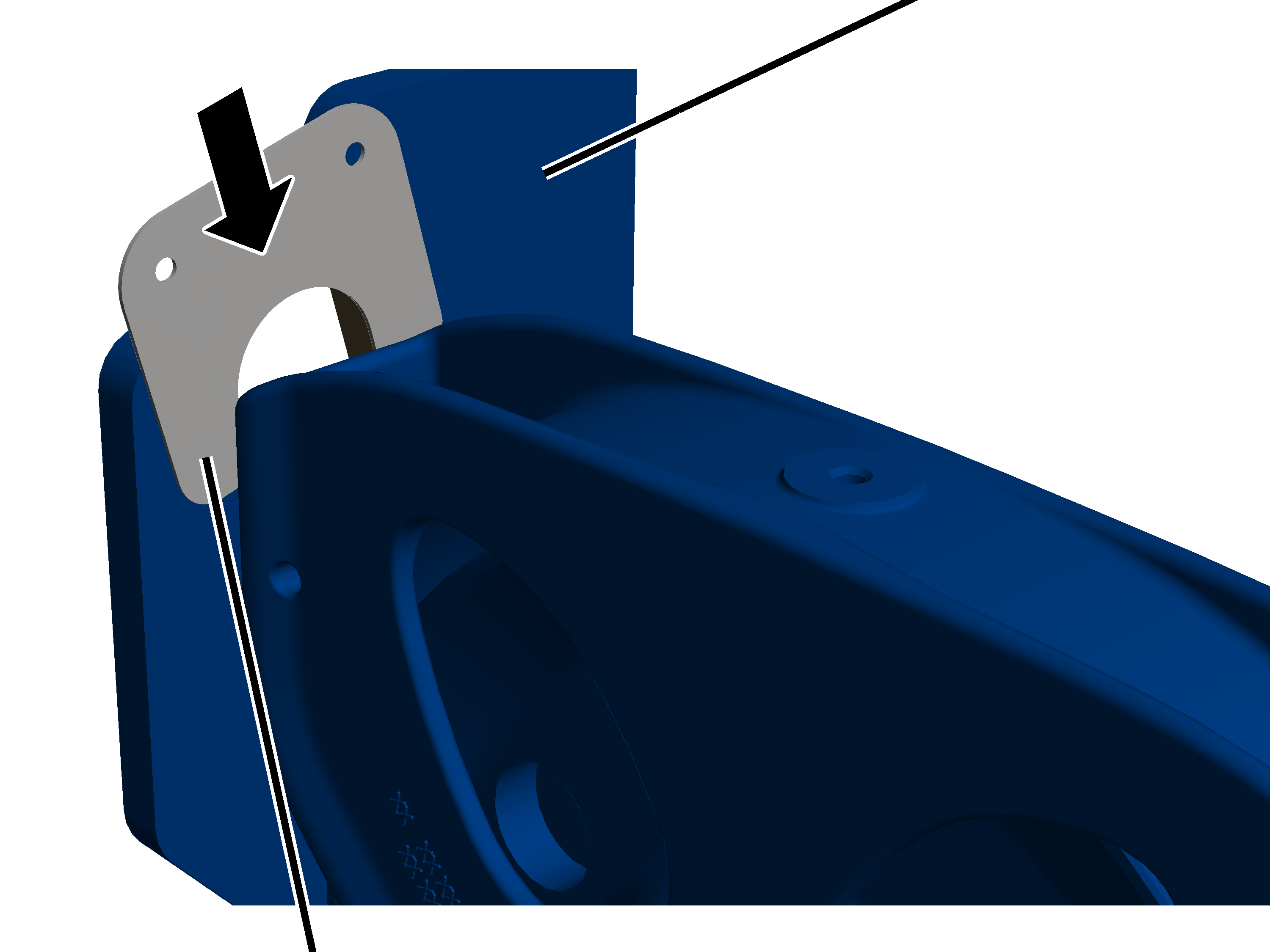

Panel lateral |
|
| |
|
Chapa de seguro |
|
Insertar la chapa de seguro en
el panel lateral.
|

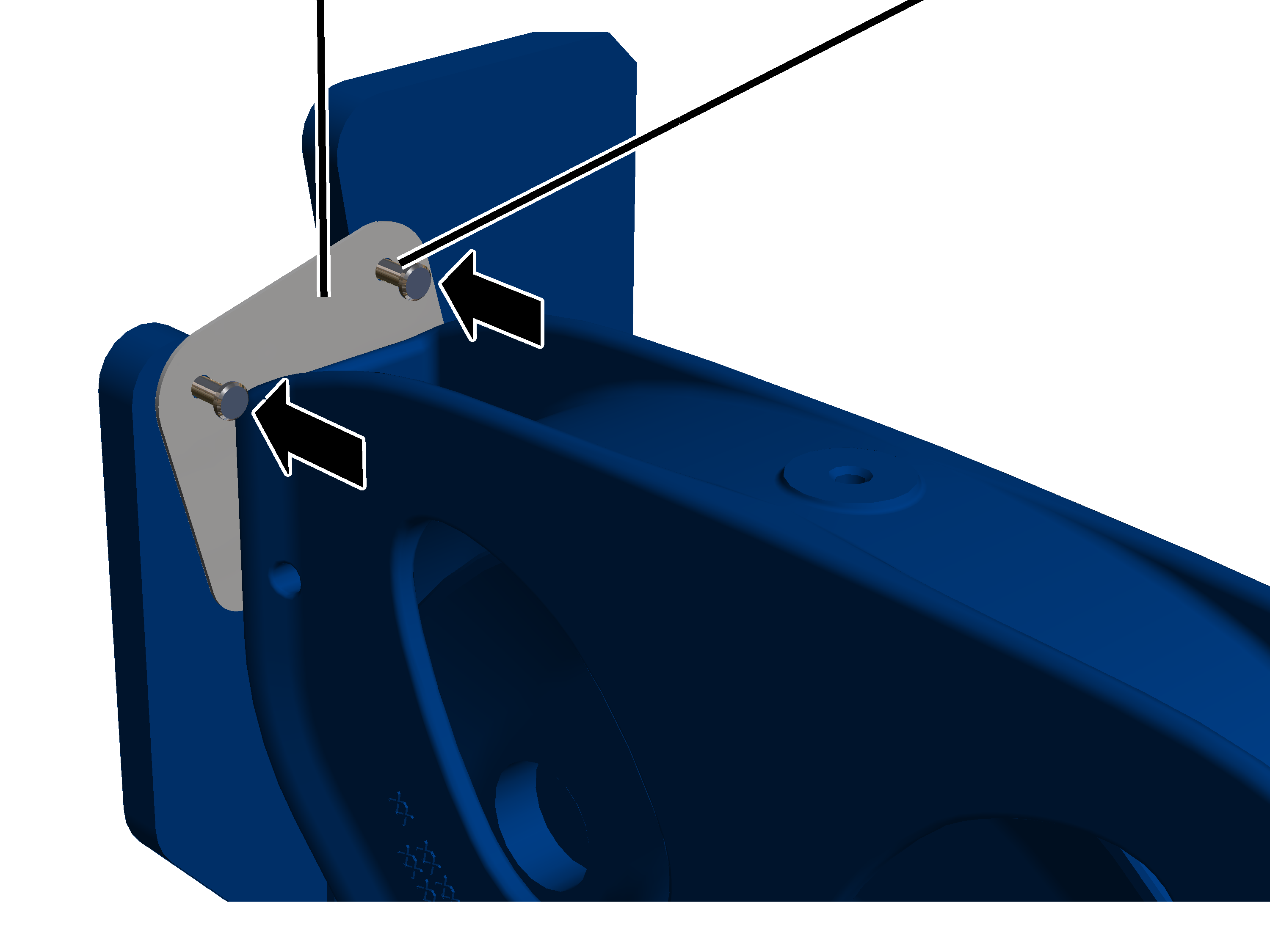

Chapa de seguro |
Perno |
|
| |
Pasar los pernos por la chapa de
seguro y el panel lateral.
|

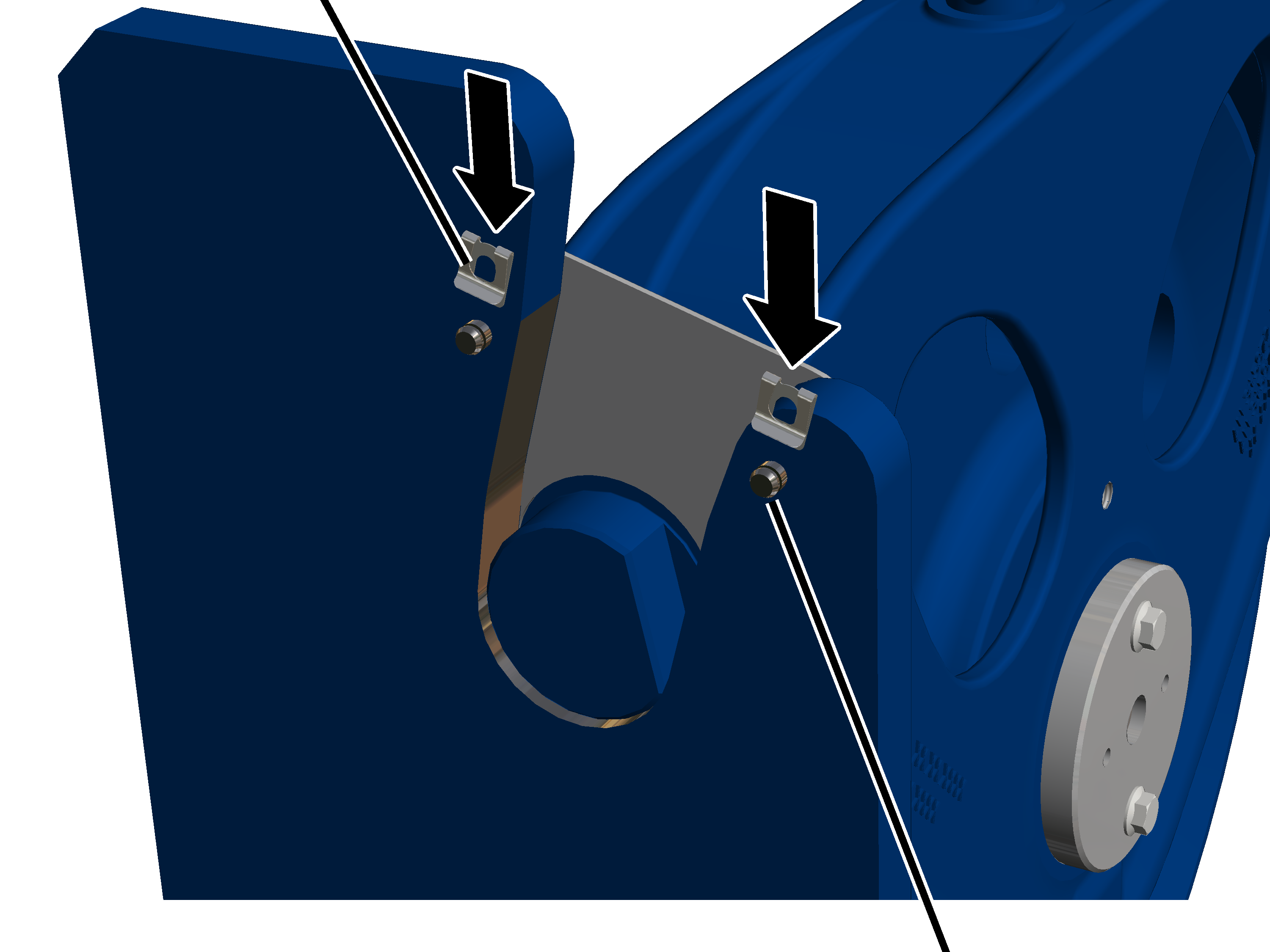

Seguro SL |
|
|
| |
|
|
Perno |
Insertar los seguros SL sobre
los pernos.
